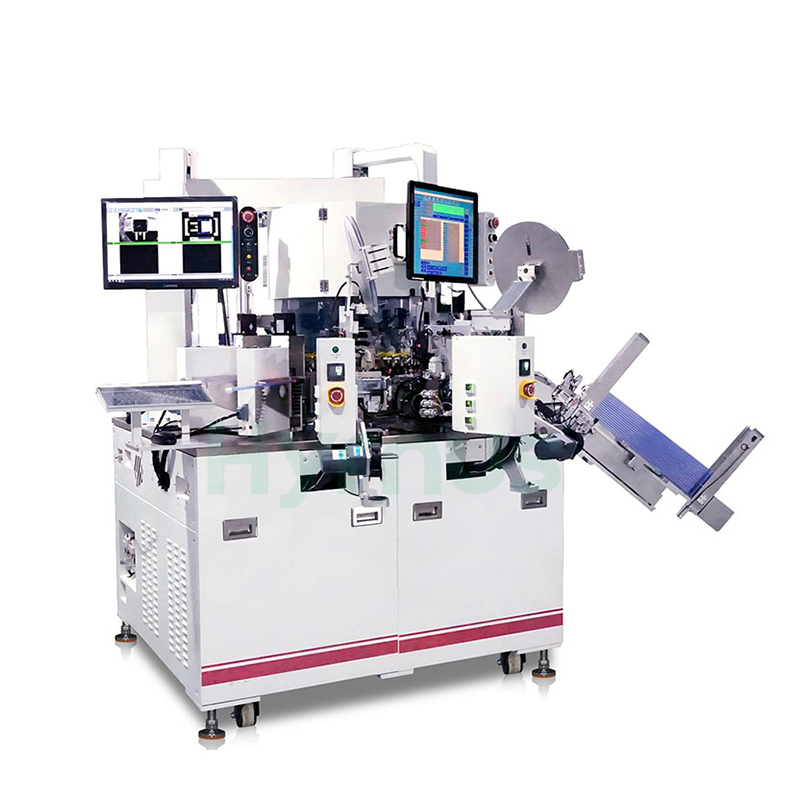

Bộ xử lý thử nghiệm bán dẫn Tureet dành cho kích thước gói lớn

HY-TS936P Bộ xử lý thử nghiệm tháp pháo Được thiết kế cho các ứng dụng kiểm tra và phân loại linh hoạt. Nó hỗ trợ nhiều trạm kiểm tra, phương pháp cấp liệu và cấu hình dỡ hàng để đáp ứng các yêu cầu phân loại đa dạng và nhu cầu năng lực sản xuất.

Thương hiệu :
HYRNUS
Mã số sản phẩm :
HY-TS936P
Số lượng đặt hàng tối thiểu (MOQ) :
1 Set
Bảo hành :
One-Year Warranty and Lifetime Maintenance
Sự chi trả :
T/T
Thời gian giao hàng :
7-35 Days
Nguồn gốc sản phẩm :
China

LIÊN HỆ NGAY

Bộ xử lý thử nghiệm bán dẫn Tureet dành cho kích thước gói lớn

Tổng quan sản phẩm

HY-TS936P Bộ xử lý thử nghiệm tháp pháo Hệ thống này được thiết kế cho các ứng dụng kiểm tra và phân loại đa chức năng. Nó hỗ trợ nhiều trạm kiểm tra hơn và sự kết hợp linh hoạt của các phương pháp cấp liệu, cũng như nhiều cấu hình dỡ hàng để đáp ứng các yêu cầu về phân loại và dung lượng khác nhau. Hệ thống cũng tương thích với các kích thước bao bì lớn hơn, bao gồm TO220/263/247, TO251, TOLL6R, LFPAK, PPAK 8×8, XJ836 và các loại bao bì kẹp thẳng khác.

Sản phẩmLợi thế

KHÔNG.	Mô tả ưu điểm
1	Hệ thống kiểm tra dấu hiệu bằng thị giác (kiểm tra dấu hiệu 2D): Phát hiện các dấu hiệu bị thiếu, dấu hiệu trùng lặp, nét đứt, nét thừa và các dấu hiệu vượt quá khu vực khuôn.
2	Kiểm tra 3D5S: Đo kích thước và độ nguyên vẹn của sản phẩm; đồng thời kiểm tra chiều dài chân dẫn, chiều cao khoảng cách, độ nghiêng, chiều rộng và khoảng cách giữa các chân dẫn.
3	Kiểm tra bên trong ngăn chứa băng keo (In-Pocket Vision): Phát hiện các khuyết tật như hư hỏng bao bì, nhiễm bẩn và vết nứt bên trong ngăn chứa băng keo (các khuyết tật có thể nhìn thấy bằng mắt thường).
4	Hệ thống chuyển sản phẩm: Tháp chính được trang bị 36 đầu gắp hút chân không; tháp phụ được trang bị 20 bộ kẹp kiểu trục.
5	Chức năng của đầu gắp: Khả năng che chắn và tự động hiệu chỉnh chiều cao.
6	Khả năng tương thích với thiết bị kiểm thử: Hỗ trợ nhiều thương hiệu thiết bị kiểm thử khác nhau. Phần mềm được phát triển độc lập.
7	Được vận hành thông qua các công tắc nút bấm và bàn phím tiêu chuẩn để thao tác và nhập dữ liệu, với chức năng khóa liên động giữa các trạm làm việc.
8	Tháp định hướng: Tự động định hướng sản phẩm theo hướng vật liệu.
9	Số lượng điểm kiểm tra: Hỗ trợ tối đa 8 điểm kiểm tra có lò xo, đảm bảo độ chính xác cao.
10	Khả năng đóng gói: Đối với TO220, chạy thử UPH ≥ 11K (không kiểm tra, hoặc với thời gian kiểm tra + đánh dấu ≤ 120 ms).

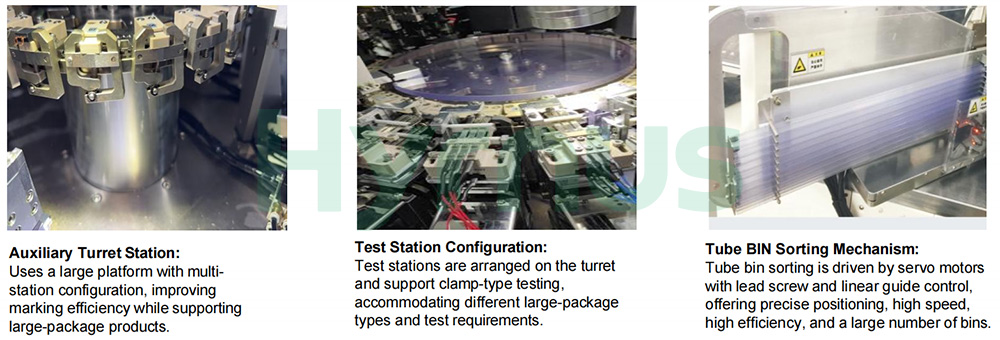

test handler semiconductor

Thông số kỹ thuật

Tham số	Thông số kỹ thuật
Các thành phần phù hợp	TO220/263/247, TO251, TOLL6R, LFPAK, PPAK8×8, v.v., và tất cả các sản phẩm kiểm tra kẹp góc vuông.
UPH	Tối đa 11K (thời gian kiểm tra dưới 30ms)
Trạm thử nghiệm	Hỗ trợ kiểm tra 8 trạm
Loại liên hệ	Kiểm tra kẹp
Phân loại	10 ống trong
Khi tải	Bát trong / Ống trong
Dỡ hàng	Ra băng keo / Ra ống
Chế độ nhấn xuống	Động cơ servo + cam / Động cơ tuyến tính nhập khẩu / Động cơ tuyến tính sản xuất trong nước
Độ chính xác kiểm soát lực	Khả năng điều chỉnh lực đạt ±10% (≥10N) / ±5% (2-10N, hỗ trợ hiệu chuẩn thích ứng)
Sự ổn định	MTBA>60 phút, MTTA<3 phút, MTBF > 168 giờ
Áp lực	0,4-0,7 MPa, chân không >65 KPa
Nguồn điện	Điện áp xoay chiều 220V / 380V 50/60Hz
Thông số đánh dấu	Nhà sản xuất laser 10W:
	HYCW10Y-S Chiều cao chữ tối thiểu: 0,3mm; độ rộng dòng: 0,045mm-0,06mm
	HYCW10Y-H Chiều cao chữ tối thiểu: 0,2mm; độ rộng dòng: 0,02mm-0,03mm
Thông số hình ảnh	Camera và độ phân giải: Camera CCD 1,6 megapixel, độ phân giải: H1440*V1080 pixel; Độ chính xác: ≤0,015mm/pixel; thời gian chu kỳ: <50ms
Chương trình xe buýt	Độ chính xác cao, tốc độ nhanh, truy cập mở vào tất cả các cài đặt thông số servo giúp dễ dàng gỡ lỗi thiết bị và giám sát các bản ghi dữ liệu thô MTBA khác nhau. Nhật ký hoạt động của thiết bị, mã cảnh báo và thông tin được lưu trữ vĩnh viễn để truy xuất dữ liệu.
Kích thước	225112051900 (mm)
Trạm làm việc	36 trạm làm việc (chính) + 20 trạm làm việc (phụ)
Các thành phần quan trọng	DDR nhập khẩu

Cấu trúc sản phẩm và nguyên lý hoạt động

Với tổng cộng từ 18 đến 24 trạm mô-đun, bất kỳ cấu hình nào cũng có thể được thay đổi theo nhu cầu thị trường. HY Đặc điểm của máy phân loại thử nghiệm tốc độ cao tự động:

KHÔNG.	Mục	Sự miêu tả
1	Năng suất UPH lên tới 45.000 đến 50.000 tấn/giờ	1.Thiết kế tháp pháo được áp dụng
		2.Sử dụng hệ thống PLC + PC của Keens.
		3. Hệ thống động cơ servo được sử dụng rộng rãi.
		4.Được trang bị hệ thống quang học hàng đầu trong ngành.
2	Tính linh hoạt cao	1.Hỗ trợ nhiều hệ thống cấp liệu khác nhau
		2.Được trang bị hệ thống mô-đun giúp dễ dàng gỡ lỗi và bảo trì.
		3.Được trang bị màn hình kép bao quát toàn bộ máy 360 độ giúp dễ dàng gỡ lỗi và bảo trì.
3	Giao diện người dùng đa ngôn ngữ mang tính biểu tượng	Hệ điều hành Win7
4	Thiết kế	Thiết kế tiêu chuẩn

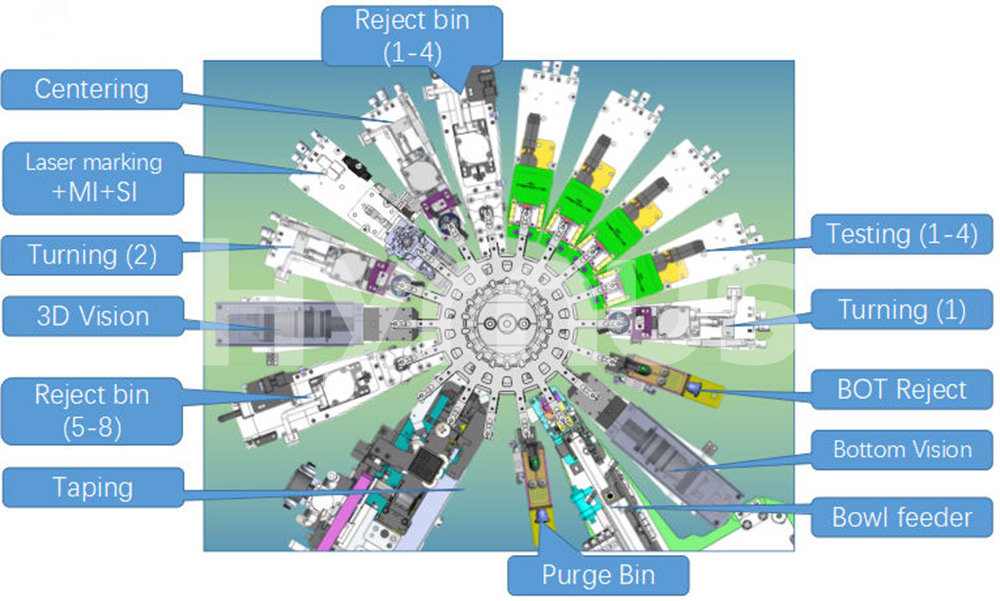

Turret Sorter Structure

Quy trình làm việc

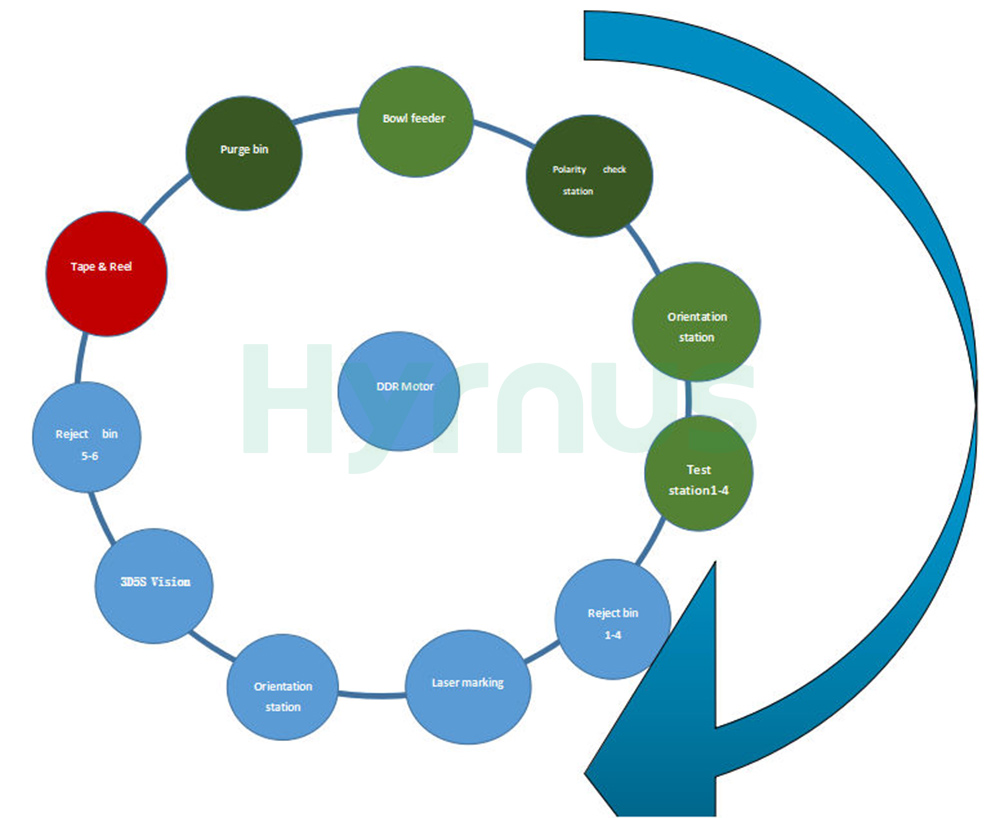

Sơ đồ nguyên lý hoạt động: Các bộ phận từ tấm rung cấp liệu đến khi hoàn thành toàn bộ chu trình xử lý, nguyên lý hoạt động của máy sử dụng động cơ DDR để quay vòi hút với chu kỳ 50ms, PLC điều khiển các động cơ servo, van điện từ, xi lanh, cuộn cảm tạo thành một chuỗi các trạm làm việc, cùng với các bộ phận liên quan đến quá trình phát hiện. Hình dưới đây:

IC handler workflow

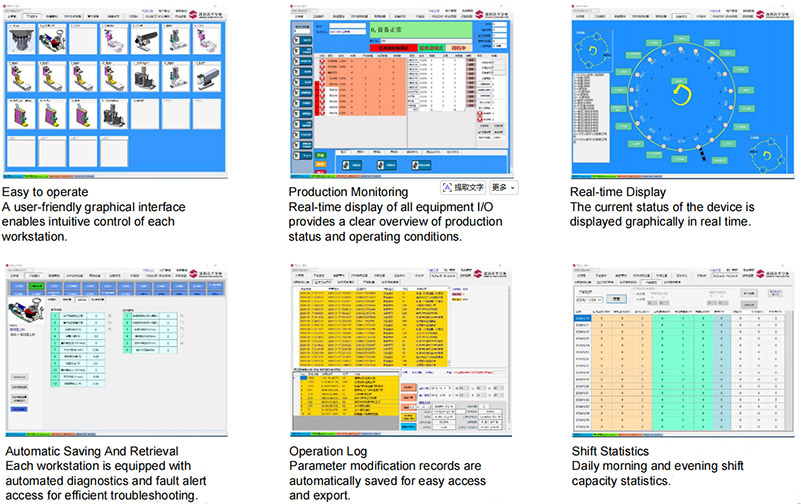

Các chức năng phần mềm mạnh mẽ

Được hỗ trợ bởi công nghệ IoT, chúng tôi đã phát triển các giải pháp phần mềm hàng đầu trong ngành, tích hợp lượng lớn dữ liệu quy trình và môi trường tại chỗ vào một nền tảng thống nhất. Thông qua các mô hình thuật toán tiên tiến, hệ thống của chúng tôi nâng cao hiệu quả sản xuất, kiểm soát chất lượng và bảo trì dự đoán thiết bị. Các mô hình này đã được thử nghiệm và xác nhận thực tế để cải thiện năng suất một cách hiệu quả, giảm thiểu thời gian ngừng hoạt động và tổn thất do lỗi.

Turret sorter software
