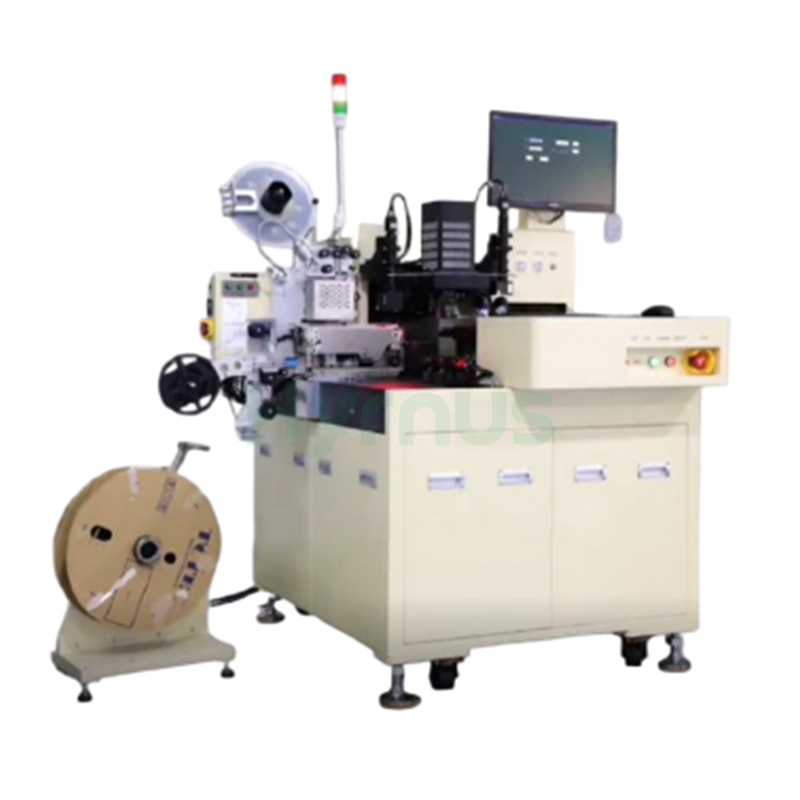

HY-BT12 Máy dán băng keo màu xanh dươngĐây là một máy dán băng keo xanh tốc độ cao được thiết kế để chọn chính xác các chip từ tấm wafer băng keo xanh và nạp chúng vào băng tải để sử dụng cho các thiết bị IC và LED.
Thương hiệu :
HYRNUSMã số sản phẩm :
HY-BT12Số lượng đặt hàng tối thiểu (MOQ) :
1 SetBảo hành :
One-Year Warranty and Lifetime MaintenanceSự chi trả :
T/TThời gian giao hàng :
7-35 DaysNguồn gốc sản phẩm :
ChinaMáy dán băng keo xanh hiệu suất cao dành cho thiết bị IC và LED.
Giới thiệu sản phẩm
HY-BT12 máy phân loạiMáy có cần xoay 180° với trục Z dẫn động bằng cam và động cơ servo AC, mang lại thời gian chu kỳ dán băng keo là... <300 ms (tắt máy ảnh) hoặc
Thông số kỹ thuật
| Mục | Thông số kỹ thuật |
| Đơn vị gắp và đặt | |
| Cánh tay quay | Loại xoay 180° |
| Trục Z | Cấu trúc cam |
| Động cơ | Động cơ servo AC |
| Cáp tín hiệu trục Z | Tối ưu hóa việc đi dây cáp để tránh hiện tượng xoắn hoặc đứt dây/ống dẫn. |
| Bệ đỡ wafer | |
| XY Travel | 14" × 14" |
| Độ phân giải bàn XY | 0,04 mil (1 μm) |
| Động cơ | Động cơ tuyến tính |
| Đơn vị ghi âm | |
| Thông số kỹ thuật băng tải | Tương thích với băng keo có chiều rộng 8 mm và 12 mm. |
| Camera dưới | Phát hiện chip bị sứt mẻ, chip bị nứt và hướng đặt chip (trước/sau). |
| Khuôn & Tấm bán dẫn | |
| Kích thước khuôn | 5 triệu × 5 triệu ~ 80 triệu × 80 triệu 80 triệu × 80 triệu ~ 270 triệu × 270 triệu |
| Kích thước wafer | 8" / 12" (có vòng giãn nở) |
| Loại khuôn | IC, LED |
| Lực liên kết | 40 gf ~ 200 gf (có thể lập trình) |
| Hệ thống đẩy | |
| Cơ chế chuyển động của chốt đẩy và vòng | Chuyển động lên/xuống có thể lập trình |
| Hệ thống Thị giác & Quang học | |
| Xử lý ảnh | 256 mức độ xám |
| Khả năng phát hiện | Các chấm mực, khuôn bị sứt mẻ, khuôn bị nứt (tự động bỏ qua) |
| Nghị quyết | 1024 × 768 |
| Độ phóng đại quang học | Có thể điều chỉnh từ 0,7× đến 4,5× |
| Độ chính xác nhận dạng | 1,56 μm ~ 8,93 μm |
| Độ chính xác vị trí đặt khuôn | 35 μm (cho độ dày từ 5 mil đến 80 mil) |
| CPK | Giới hạn cảnh báo có thể cấu hình |
| Độ phóng đại quang học của tấm wafer | Hai bộ thấu kính dành cho các kích thước khuôn khác nhau, người dùng có thể lựa chọn. |
| Độ phóng đại của camera dưới | Hai bộ thấu kính dành cho các kích thước khuôn khác nhau, người dùng có thể lựa chọn. |
| Tốc độ | |
| Thời gian chu kỳ ghi hình | <300 ms (máy ảnh tắt)<450 ms (máy ảnh đang bật) |
| Lưu trữ chương trình | |
| Số lượng chương trình | 50 |
| Số lượng khuôn tối đa trên mỗi chất nền | 999 × 999 |
| Số lượng chất nền tối đa cho mỗi lần chạy | 99 × 99 |
| Phát hiện con xúc xắc bị mất | |
| Phương pháp phát hiện | Cảm biến chân không |
| Tiện ích | |
| Nguồn điện | Điện áp xoay chiều 220V / 50Hz |
| Khí nén | ≥ 0,6 MPa |
| Mức độ chân không | 700 mmHg |
| Mức tiêu thụ điện năng | 2500 W |
| Kích thước & Trọng lượng | |
| Cân nặng | 1000 kg |
| Kích thước máy | 1200 × 1200 × 1500 mm |
| Phần mềm & Giao diện | |
| Xây dựng thương hiệu | Không có tên/logo công ty trên máy. |
| Logo phần mềm | Logo H-Com được tích hợp |
| Màu máy | Tiêu chuẩn JAL (W-900 M-12 N-0.6 B-0.7 I-0.6) |
| Hàm ánh xạ | |
| Phân loại khuôn | Tốt / Xấu / Khác / Trống (được mã hóa màu) |
| Định dạng tệp | Tương thích với bản đồ Horng Com TXT |
| Hàm ánh xạ | Tất cả các khuôn đều được căn chỉnh, kiểm tra và ghi chép riêng lẻ. |
Các kịch bản ứng dụng
Máy đóng gói và cuộn băng keo xanh được thiết kế để chọn chính xác các chip từ các tấm wafer băng keo xanh và nạp chúng vào băng keo vận chuyển. Máy hỗ trợ wafer 12 inch và tương thích ngược với wafer 8 inch, cho phép kiểm tra lỗi đáy đa mặt của chip. Máy hỗ trợ cả băng keo tự dính và băng keo dán nhiệt với lực bóc có thể điều chỉnh và đếm băng keo phủ chính xác. Với hệ thống kẹp ray ổn định và điều chỉnh dễ dàng, máy đạt năng suất tối đa 15.000 UPH, mang lại hoạt động hiệu quả và đáng tin cậy cho sản xuất hàng loạt. Ứng dụng cốt lõi của máy là tự động chọn chip từ các tấm wafer băng keo xanh và đóng gói chúng vào cuộn băng keo vận chuyển cho khách hàng.
