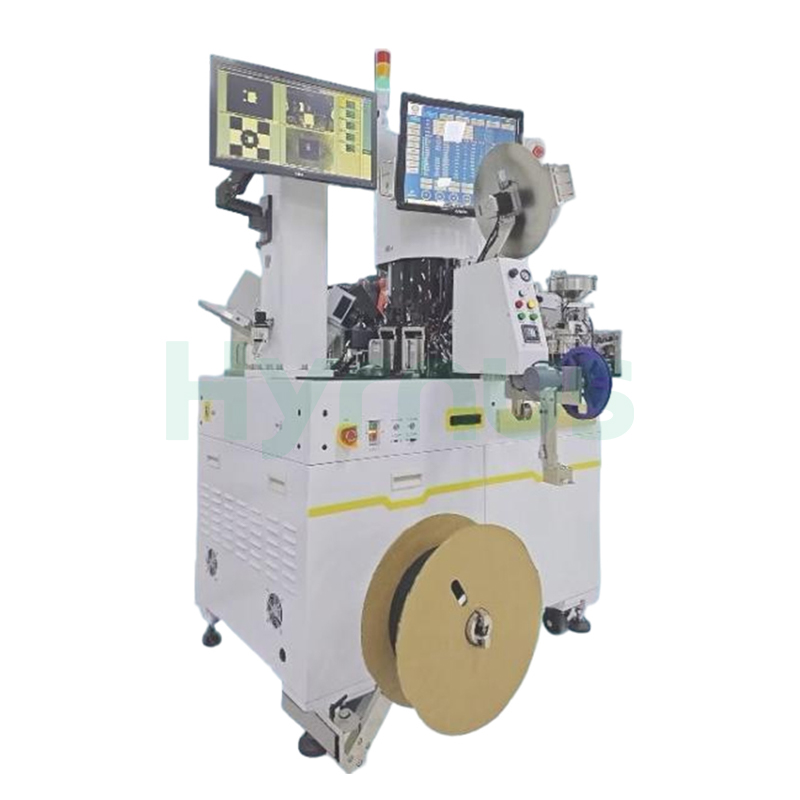

Máy tích hợp kiểm tra và ghi băng tốc độ cao

Chức năng hiệu chỉnh độ cao tự động

Cấp liệu tự động: Bộ cấp liệu rung cho phép cấp liệu nhanh và ổn định.

Kiểm tra: Được trang bị 2-8 trạm kiểm tra điện và 4 trạm kiểm tra CCD để xác minh hướng lắp đặt, kiểm tra quang học và kiểm tra hiệu năng điện một cách hiệu quả, giúp cải thiện đáng kể tỷ lệ sản phẩm đạt chất lượng.

Tháp chính: 18 hoặc 24 vòi hút chân không điều khiển bằng servo để chuyển sản phẩm chính xác đến trung tâm của từng trạm.

Bộ phận xoay: Định vị chính xác cao và điều chỉnh hướng sản phẩm với sai số định vị 0,005 mm và độ chính xác góc 0,1°.

Tháp khắc dấu: Tích hợp công nghệ khắc laser, hút bụi và kiểm tra hình ảnh vết khắc để cải thiện đáng kể tốc độ khắc.

Thông số kỹ thuật chính

Thông số kỹ thuật dòng HY-TT1801
Chức năng hệ thống
Thông lượng (UPH)	Tốc độ tối đa: 55.000 UPH (có thể thay đổi tùy thuộc vào kích thước sản phẩm và thời gian thử nghiệm)
Độ chính xác định vị	±5 µm
Độ chính xác theo hướng	±0,1°
Các loại bao bì áp dụng	SOT, SOD, SC, SON, SOP, BGA, OIC, TSSOP, MSOP, QFN, DFN, WLCSP, Cảm biến từ, Cảm biến quang, Cảm biến tiệm cận, v.v.
Cấu hình thiết bị
Phương pháp cho ăn	Đĩa rung / Ống
Phương pháp xả	Băng tải / Ống
Kiểm tra quang học	Đúng
Khắc laser	Đúng
Trạm thử nghiệm	2~8 trạm
Hệ thống nhận dạng hình ảnh
Mức độ xám	Thang độ xám 256 cấp độ
Nghị quyết	480 × 640 pixel
Độ chính xác nhận dạng	Độ chính xác pixel: PA 0,01; Độ chính xác nhận dạng: RA 0,02-0,03
Thông số điện
Điện áp / Tần số	Điện áp xoay chiều 220V ±5% / 50 Hz
Công suất định mức	800~1500 W
Yêu cầu về khí nén	0,5 MPa (tối thiểu)
Tiêu thụ không khí	50 L/phút
Kích thước cơ khí
Kích thước (L) × W × H)	L 1470 × Tây 1340 × Cao 2020 mm
Cân nặng	800 kg

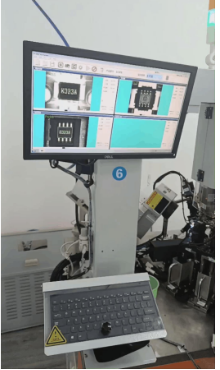

Các trường hợp ứng dụng của khách hàng (Vận hành máy phân loại)
