Máy phân loại wafer cấp độ chính xác cao

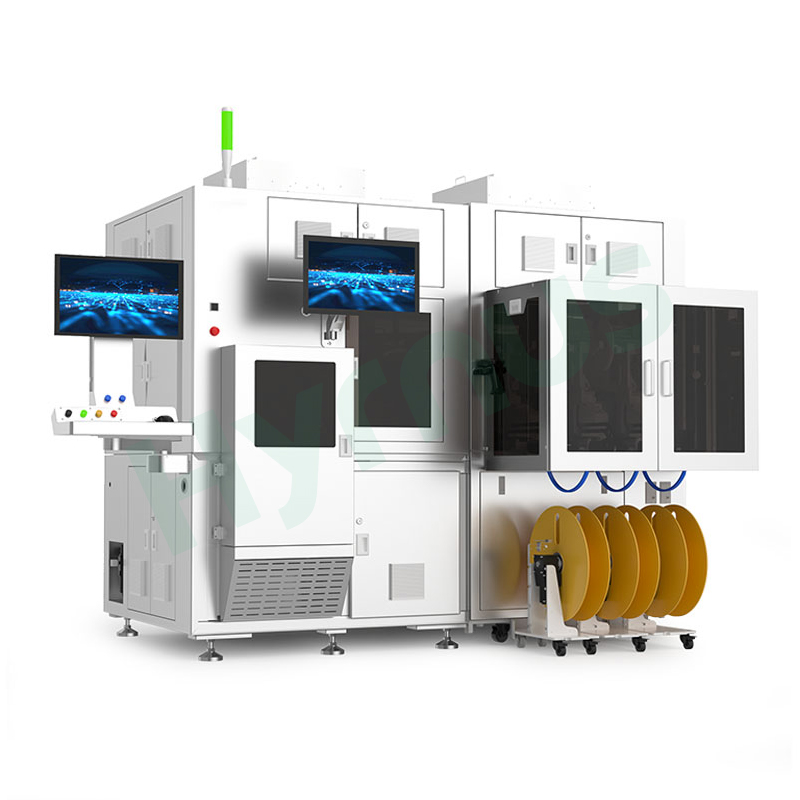

HY-WS600Máy phân loại hàng loạtThiết bị này cho phép "phân loại chính xác, sản xuất hàng loạt hiệu quả cao và kiểm soát chi phí" trong các quy trình đóng gói tiên tiến, trở thành một trong những lựa chọn thay thế cốt lõi trong nước cho thiết bị đóng gói bán dẫn giai đoạn cuối. Nó đáp ứng phân khúc xử lý cấp wafer quan trọng trong dây chuyền sản phẩm kiểm tra và phân loại, hoàn thiện giải pháp chuỗi công nghiệp đầy đủ cho các quy trình bán dẫn giai đoạn cuối.Nó hỗ trợ các tấm wafer 6 inch, 8 inch và 12 inch, cũng như các chip kích thước đầy đủ từ 0,5×0,5 mm đến 15×15 mm, bao gồm nhiều loại thiết bị như SiC, IGBT, CIS và MEMS.

Các tính năng và lợi ích chính

Dòng sản phẩm kiểm tra và phân loại này bao phủ hơn 95% các kịch bản kiểm tra và phân loại chip, đáp ứng các yêu cầu đối với chip tiêu dùng, công nghiệp và ô tô. Với quy trình khép kín hoàn toàn tự động, nó giúp cải thiện hiệu quả kiểm tra lên đến 60% và đạt được tỷ lệ kiểm soát năng suất 99,9%, cho phép các doanh nghiệp giảm chi phí và tăng hiệu quả. Nó cung cấp khả năng phân loại và sắp xếp chính xác với độ chính xác ±25 μm, tính linh hoạt cao và khả năng phát hiện lỗi tối thiểu 10 μm trong quá trình đóng gói bán dẫn.

Các kịch bản ứng dụng

Kiểm tra hiệu năng quang điện của các chip cảm biến ánh sáng, chip TOF và các thiết bị liên quan khác, cũng như kiểm tra/thử nghiệm độ bền lâu dài của chip.

Thông số kỹ thuật

Mục	Thông số kỹ thuật
Người mẫu	HY-WS600A	HY-WS601A
Biểu mẫu đến	Đĩa wafer 6/8/12 inch, khay, băng và cuộn
Kích thước khuôn	0,5×0,5mm ~ 15×15mm
Độ dày khuôn	≥ 80 μm
UPH	≥ 20K	≥ 5K
Số lượng thùng đầu ra	Thùng đơn	Nhiều ngăn (Tối đa 6 ngăn)
Định dạng đầu ra	Khay/Băng tải dạng wafer 6/8/12 inch / Cuộn băng	Khay / Cuộn băng
Phạm vi kiểm soát lực	50g (0,5N) ~ 1000g (10N)
Độ chính xác của việc kiểm soát lực	≤ ±10%
Độ chính xác vị trí đặt	±25 μm @ 3σ
Độ chính xác góc đặt	±0,5° @ 3σ
Kiểm tra mặt trước và mặt sau	Độ chính xác phát hiện: >10 μm, có thể phát hiện được với độ tương phản ≥30;
	Các loại khuyết tật: Vết xước, vết bẩn, vật lạ, vết nứt khuôn, các chấm sứt mẻ, các cạnh bị sứt mẻ, v.v.
Kích thước thiết bị	1500mm (Dài) × 1500mm (Rộng) × 1900mm (Cao)	2400mm (Dài) × 2300mm (Rộng) × 1900mm (Cao)

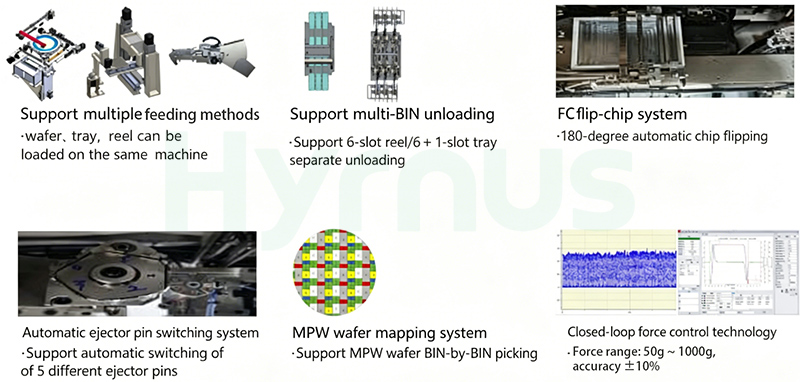

Chi tiết sản phẩm
