Gắn chip và hàn dây dẫn thực hiện hai chức năng khác nhau nhưng có liên quan chặt chẽ trong quy trình đóng gói bán dẫn thông thường. Quá trình gắn chip (die attach) cố định chip bán dẫn vào khung dẫn, đế, đế gói hoặc bộ tản nhiệt. Sau đó, quá trình nối dây (wire bonding) tạo ra các kết nối điện giữa các điểm tiếp xúc của chip và các chân của gói hoặc các đường dẫn trên đế. Nói một cách đơn giản, quá trình gắn chip cung cấp nền tảng vật lý, trong khi quá trình nối dây cung cấp đường dẫn điện. Hiểu rõ sự khác biệt là điều quan trọng khi đánh giá quy trình đóng gói, chẩn đoán lỗi lắp ráp hoặc lựa chọn thiết bị hàn chip và hàn dây. Bài viết này so sánh chức năng, vật liệu, trình tự quy trình, chỉ số chất lượng và yêu cầu thiết bị của chúng.  1. Gắn khuôn là gì?Gắn chip, còn được gọi là ghép chip hoặc gắn chip, là quá trình đặt và liên kết chính xác một chip bán dẫn đã được tách rời lên một chất mang. Tùy thuộc vào thiết kế bao bì, chất mang có thể là khung dẫn, chất nền gốm hoặc hữu cơ, đế bao bì hoặc tản nhiệt.Trong kiểu đóng gói có dây dẫn hướng lên thông thường, việc gắn chip thường được hoàn thành trước khi nối dây. Vật liệu và quy trình gắn chip được lựa chọn phải giữ chip ở đúng vị trí đồng thời đáp ứng các yêu cầu về nhiệt, điện và độ tin cậy của thiết bị. Chức năng chính của bộ phận gắn khuônHỗ trợ cơ khí. Lớp liên kết ngăn không cho chip bị xê dịch, nghiêng, nhấc lên hoặc tách rời trong các thao tác sau này như xử lý nhiệt, hàn dây, đúc khuôn và kiểm tra.Quản lý nhiệt. Lớp liên kết có thể tạo ra đường dẫn truyền nhiệt từ chip đến cấu trúc bao bì, điều này đặc biệt quan trọng đối với các thiết bị điện và các linh kiện sinh nhiệt khác.Kết nối điện khi cần thiết. Keo epoxy dẫn điện, chất hàn, hợp kim eutectic và vật liệu thiêu kết có thể cung cấp khả năng nối đất hoặc dẫn điện qua mặt sau của chip, tùy thuộc vào thiết kế của thiết bị. Các phương pháp gắn khuôn phổ biếnKeo epoxy hoặc keo epoxy có chứa bạcLiên kết eutectic, bao gồm các quy trình AuSn.Liên kết khuôn bằng chất hàn mềmThiêu kết có hỗ trợ áp suất hoặc không hỗ trợ áp suất cho một số ứng dụng thiết bị điện tử nhất định. Thiết bị gắn khuôn điển hìnhThiết bị gắn khuôn Có thể bao gồm máy hàn chip tự động, máy hàn chip eutectic, hệ thống phân phối chất kết dính, hệ thống gắn chip bằng phương pháp hàn và hệ thống thiêu kết. Các yếu tố lựa chọn quan trọng bao gồm độ chính xác vị trí, kích thước và độ dày chip, vật liệu hàn, kiểm soát nhiệt độ và lực, xử lý chất nền, căn chỉnh bằng hệ thống thị giác và năng lực sản xuất cần thiết.   2. Nối dây là gì?Hàn dây là một quy trình kết nối sử dụng dây kim loại mảnh hoặc dải kim loại để nối các điểm tiếp xúc trên chip bán dẫn với các chân dẫn hoặc đường dẫn điện trên chất nền của gói mạch. Các kết nối này truyền tải nguồn điện và tín hiệu điện giữa chip bán dẫn và mạch ngoài.Trong nhiều quy trình đóng gói thông thường, việc nối dây được thực hiện sau khi gắn chip, sau khi chip đã được cố định và mọi bước cần thiết như xử lý nhiệt, nung chảy, làm sạch hoặc chuẩn bị bề mặt đã hoàn tất. Các chức năng chính của hàn dâyKết nối điện. Các mối nối dây tạo ra các đường dẫn điện cho việc truyền tải điện năng, nối đất và tín hiệu.Sự hình thành vòng lặp được kiểm soát. Vòng dây phải duy trì chiều cao, chiều dài, khoảng cách và hình dạng yêu cầu mà không được tiếp xúc với các dây dẫn lân cận, bề mặt bao bì hoặc các đặc điểm bao bọc.Liên kết luyện kim đáng tin cậy. Mối hàn thứ nhất và thứ hai phải đạt được độ bền và tính nhất quán cần thiết, đồng thời tránh làm hỏng miếng đệm, tạo vết lõm, biến dạng quá mức hoặc đứt dây. Các loại vật liệu dây dẫn và phương pháp nối phổ biếnDây vàng và dây đồng được sử dụng rộng rãi trong các ứng dụng hàn bi.Dây và dải nhôm thường được sử dụng trong kỹ thuật hàn nêm.Dây và dải nhôm hoặc đồng dày được sử dụng cho các mô-đun bán dẫn công suất và các thiết bị dòng điện cao. Thiết bị hàn dây điển hìnhThiết bị hàn dây Bao gồm các máy hàn bi tự động, máy hàn nêm, máy hàn dây dẫn sâu và máy hàn dây dẫn dày hoặc dây ruy băng. Các yếu tố lựa chọn chính bao gồm vật liệu và đường kính dây dẫn, khoảng cách giữa các chân hàn, diện tích hàn, độ sâu gói, yêu cầu vòng lặp, điều khiển siêu âm và lực, khả năng thị giác, năng suất và các chức năng giám sát quy trình.   3. Công đoạn gắn chip và hàn dây dẫn nằm ở đâu trong quy trình đóng gói?Quy trình đơn giản hóa cho một gói IC hàn dây thông thường như sau:Mài mặt sau wafer → Cắt wafer → Gắn chip → Làm cứng/Nung chảy/Thiêu kết → Chuẩn bị bề mặt theo yêu cầu → Hàn dây → Đúc hoặc đóng gói → Cắt tỉa và tạo hình → Kiểm tra và phân loại cuối cùng *Trình tự chính xác có thể khác nhau tùy thuộc vào kiến ​​trúc bao bì, vật liệu và yêu cầu sản xuất. Các cấu trúc đóng gói tiên tiến như flip-chip, clip-attach, wafer-level, v.v. có thể sử dụng các quy trình kết nối khác nhau.   4. Những điểm khác biệt chính giữa phương pháp gắn chip và phương pháp hàn dây  Mục so sánhGắn khuônNối dâyVị trí quy trìnhThông thường trước khi hàn dây trong một gói sản phẩm thông thườngThông thường sau khi gắn chip và các bước trung gian cần thiếtMục đích chínhĐảm bảo độ chắc chắn cho chip và đáp ứng các yêu cầu về nhiệt hoặc điện.Kết nối các điểm tiếp xúc của chip với các chân dẫn của gói chip hoặc các đường dẫn trên chất nền.Giao diện chínhMặt sau hoặc bề mặt liên kết của chip với đế chip.Các điểm tiếp xúc mặt trên với các điểm kết nối bên ngoàiVật liệu thông thườngKeo epoxy, keo epoxy bạc, chất hàn, hợp kim eutectic, vật liệu thiêu kếtDây vàng, đồng, nhôm hoặc ruy băngCác chỉ số chất lượng chínhĐộ chính xác vị trí, độ nghiêng của khuôn, độ dày đường liên kết, khoảng trống, độ bám dính hoặc độ bền cắtĐộ bền liên kết, biến dạng, hình dạng vòng lặp, tính liên tục, kết quả kéo hoặc cắtCác khuyết điểm thường gặpLệch khuôn, nghiêng khuôn, độ bám dính không đủ, tràn khuôn, nhiễm bẩn, lỗ rỗngMối hàn không dính, mối hàn yếu, mối hàn bị bong tróc, dây bị đứt, đoản mạch, hở mạch, hình dạng vòng lặp kémThiết bị tiêu chuẩnMáy hàn khuôn, máy hàn eutectic, máy phân phối, máy hàn hoặc hệ thống thiêu kếtMáy hàn bi, máy hàn nêm, máy hàn tiếp cận sâu, máy hàn dây dẫn dày   5. Chất lượng gắn khuôn có thể ảnh hưởng đến quá trình hàn dây như thế nào?Mặc dù hai quy trình này sử dụng các vật liệu và máy móc khác nhau, nhưng việc gắn chip kém có thể làm giảm độ ổn định của quá trình hàn dây. Các tương tác thường gặp bao gồm:Ca làm việc chết. Các điểm tiếp xúc có thể không còn khớp với tọa độ tiếp xúc đã được lập trình, làm tăng nguy cơ xảy ra hiện tượng tiếp xúc lệch vị trí hoặc lỗi căn chỉnh.Độ nghiêng của chip hoặc độ dày đường liên kết không đồng đều. Những thay đổi về chiều cao và độ phẳng của khuôn có thể ảnh hưởng đến độ nét, độ ổn định của lực liên kết, chiều cao vòng lặp và khoảng hở giữa dụng cụ và khuôn.Lực bám dính không đủ. Khuôn có thể di chuyển dưới tác động của lực liên kết hoặc năng lượng siêu âm, dẫn đến các mối liên kết không ổn định hoặc yếu.Keo bị tràn hoặc bề mặt bị nhiễm bẩn. Sự nhiễm bẩn gần khu vực tiếp xúc có thể ngăn cản quá trình liên kết luyện kim thích hợp và gây ra hiện tượng không dính hoặc bong tróc mối nối.Hiện tượng rỗng ruột hoặc biến dạng quá mức. Những điều kiện này có thể làm suy yếu độ ổn định nhiệt hoặc cơ học và gián tiếp thu hẹp phạm vi hoạt động của quy trình hàn dây. Vì lý do này, vị trí chip, độ phẳng, độ bám dính, độ sạch và điều kiện đóng rắn cần được kiểm tra trước khi bắt đầu hàn dây. Việc kiểm soát ổn định ở giai đoạn đầu giúp giảm lượng bù trừ cần thiết ở giai đoạn hàn dây.   6. Kết luậnSự khác biệt chính giữa gắn chip và hàn dây rất đơn giản: gắn chip cố định chip bán dẫn, trong khi hàn dây kết nối chip đó về mặt điện với vỏ bọc. Tuy nhiên, việc đóng gói đáng tin cậy phụ thuộc vào nhiều yếu tố hơn là chỉ hoàn thành hai bước theo đúng trình tự. Độ chính xác khi đặt chip, khả năng tương thích vật liệu, độ sạch bề mặt, độ bền liên kết, kiểm soát vòng lặp, đặc tính nhiệt và độ ổn định của thiết bị đều ảnh hưởng đến năng suất cuối cùng và độ tin cậy của thiết bị. HYRNUS Cung cấp thiết bị hàn chip và thiết bị hàn dây cho việc đóng gói chất bán dẫn, thiết bị quang điện tử, thiết bị điện, MEMS, mạch lai và các ứng dụng lắp ráp liên quan. Đối với một quy trình đóng gói hoặc sản xuất mới, Liên hệ với đội ngũ kỹ thuật của chúng tôi Với các yêu cầu về khuôn đúc, chất nền, vật liệu, độ chính xác và công suất, chúng tôi sẽ đánh giá cấu hình thiết bị phù hợp.   Câu hỏi thường gặpGắn chip có giống với liên kết chip không? Trong hầu hết các lĩnh vực lắp ráp bán dẫn, các thuật ngữ này được sử dụng thay thế cho nhau. "Gắn chip" (die attach) nhấn mạnh quy trình, trong khi "máy hàn chip" (die bonder) thường đề cập đến thiết bị được sử dụng để đặt và hàn các chip.Việc nối dây có luôn được thực hiện ngay sau khi gắn chip không? Không nhất thiết. Có thể cần thêm các bước như xử lý nhiệt, nung chảy, thiêu kết, làm sạch bằng plasma hoặc kiểm tra giữa các bước đó. Tuy nhiên, chip phải được gắn chắc chắn trước khi có thể thực hiện hàn dây kiểu thông thường.Phương pháp hàn dây có thể thay thế phương pháp gắn chip không? Không. Chúng đảm nhiệm các chức năng khác nhau trong một gói kết nối dây dẫn thông thường. Các kiến ​​trúc thay thế như chip lật hoặc kết nối kẹp đồng có thể thay thế các mối nối dây dẫn hoặc kết hợp việc gắn kết và kết nối điện theo cách khác nhau.Cần những thông tin gì trước khi lựa chọn thiết bị? Cung cấp kích thước chip và đế, cấu trúc bao bì, vật liệu liên kết, độ chính xác mục tiêu, thông số kỹ thuật dây dẫn hoặc dải dẫn, yêu cầu về nhiệt độ và lực xử lý, công suất dự kiến ​​và mức độ tự động hóa.

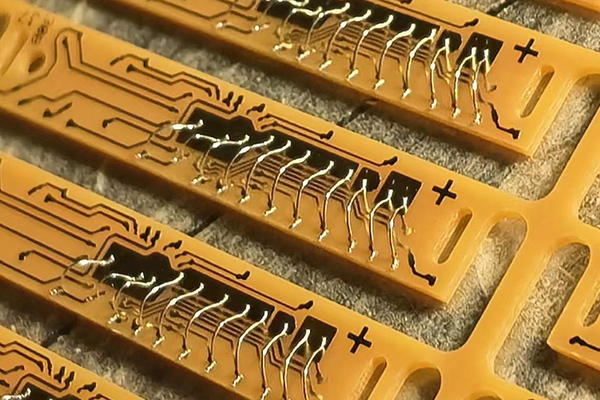

Hàn dây là một trong những quy trình kết nối được sử dụng rộng rãi nhất trong đóng gói bán dẫn. Nó tạo ra đường dẫn điện giữa chip bán dẫn và khung dẫn, chất nền hoặc đầu nối của gói. Khi giao diện hàn, vòng dây hoặc cấu trúc gói xung quanh không được kiểm soát đúng cách, các khuyết tật có thể xuất hiện trong quá trình sản xuất, kiểm tra độ tin cậy hoặc vận hành thực tế. Việc một gói hàng bị lỗi sau khi hàn dây không nhất thiết chỉ ra một vấn đề duy nhất về thiết bị. Nguyên nhân gốc rễ có thể liên quan đến điều kiện bề mặt, lớp mạ kim loại trên miếng đệm, dây hàn, thông số quy trình, dụng cụ, giá đỡ chất nền hoặc ứng suất đóng gói sau này. Do đó, xác định được phương thức gây lỗi thực sự là bước đầu tiên để có biện pháp khắc phục hiệu quả. 1. Các kiểu lỗi thường gặp khi hàn dâyNâng trái phiếu hoặc mở trái phiếuHiện tượng bong tróc mối hàn xảy ra khi mối hàn dạng bi hoặc mối hàn dạng khâu tách rời khỏi miếng đệm, khung dẫn hoặc chất nền. Hiện tượng này có thể được phát hiện ngay lập tức bằng cách kiểm tra điện, kiểm tra độ bền kéo dây hoặc kiểm tra bằng mắt thường, nhưng các mối hàn yếu cũng có thể phát triển thành mạch hở hoặc mạch không ổn định sau khi chịu ứng suất nhiệt hoặc cơ học. Nứt gót chân và gãy dây thépVùng gót là khu vực chuyển tiếp giữa dây dẫn được hàn và vòng dây dẫn tự do. Biến dạng quá mức, hình dạng vòng dây không phù hợp, hình dạng dụng cụ, uốn cong lặp đi lặp lại hoặc chu kỳ nhiệt có thể gây ra các vết nứt ở khu vực này. Vết nứt ở gót có thể phát triển cho đến khi dây dẫn bị hở điện. Hiện tượng tạo hố hoặc hư hỏng do kim loại hóa trên tấm đệmLực liên kết quá mạnh hoặc năng lượng siêu âm quá mức có thể làm hỏng miếng đệm liên kết, lớp điện môi hoặc cấu trúc silicon bên dưới. Các hậu quả thường gặp bao gồm bong tróc miếng đệm, bắn tóe nhôm, tạo miệng hố bên dưới miếng đệm hoặc nứt vỡ chip. Những khuyết tật này không phải lúc nào cũng nhìn thấy được từ bề mặt trên cùng và có thể cần đến phân tích mặt cắt ngang hoặc phân tích âm học. Các khuyết tật trong quá trình hình thành quả cầu, đường khâu và đuôi.Điều kiện tắt lửa điện tử không ổn định, dây dẫn bị nhiễm bẩn, mao dẫn bị mòn hoặc các thông số không chính xác có thể tạo ra các mối hàn không khí bị biến dạng, các mối hàn lệch tâm, các mối hàn yếu, các đầu nối ngắn hoặc các mối hàn không dính. Những khuyết tật này làm giảm tính nhất quán của quy trình và có thể làm tăng nguy cơ phải làm lại hoặc rò rỉ sản phẩm. Biến dạng vòng lặp và hiện tượng ngắn mạch dây dẫnChiều cao, khoảng cách hoặc quỹ đạo vòng dây không chính xác có thể khiến các dây dẫn liền kề chạm vào nhau hoặc tiếp xúc với bao bì, cạnh chip hoặc hợp chất khuôn. Hiện tượng dây bị dịch chuyển trong quá trình đúc khuôn cũng là một nguyên nhân tiềm ẩn gây đoản mạch, đặc biệt là với các dây dẫn dài hoặc mảnh.   2. Các nguyên nhân chính gây ra lỗi hàn dây dẫnÔ nhiễm và oxy hóa bề mặtCác chất cặn hữu cơ, bụi bẩn, dấu vân tay, tạp chất silicon và oxit bề mặt có thể làm giảm diện tích liên kết hiệu quả và ngăn cản sự tiếp xúc ổn định giữa các bề mặt. Sự nhiễm bẩn có thể bắt nguồn từ vật liệu đầu vào, quá trình gắn chip, chất tẩy rửa, lưu trữ, xử lý hoặc các quy trình lân cận. Vì ngay cả một bề mặt tiếp xúc nhìn bằng mắt thường cũng có thể chứa tạp chất phân tử, nên việc kiểm soát quy trình đáng tin cậy hơn so với chỉ kiểm tra bằng mắt thường. Cửa sổ quy trình liên kết không ổn định hoặc không chính xácNăng lượng siêu âm, lực liên kết, thời gian liên kết và nhiệt độ bàn hàn đều tác động lẫn nhau. Đầu vào không đủ có thể tạo ra diện tích liên kết nhỏ và sự hình thành giao diện yếu. Đầu vào quá mức có thể làm biến dạng dây dẫn quá mức, làm hỏng lớp mạ kim loại của miếng đệm, tạo ra các vết nứt ở gót hoặc gây ra hiện tượng lõm. Các thiết lập tối ưu phụ thuộc vào đường kính và vật liệu dây dẫn, thành phần của miếng đệm, giá đỡ gói, hình dạng dụng cụ và tình trạng thiết bị. Khả năng tương thích vật liệu dây dẫn và miếng đệmDây vàng, đồng, đồng mạ palladium, bạc và nhôm có độ cứng, khả năng oxy hóa và sự hình thành hợp kim liên kim loại khác nhau. Ví dụ, dây đồng thường yêu cầu phạm vi quy trình hẹp hơn vì nó cứng hơn vàng và có thể gây ra ứng suất lớn hơn lên cấu trúc tấm đệm. Độ dày, độ đồng nhất của lớp phủ tấm đệm và điều kiện bảo quản cũng ảnh hưởng đến khả năng liên kết và độ tin cậy lâu dài. Tình trạng mao dẫn, nêm và thiết bịỐng mao dẫn hoặc nêm bị mòn, sứt mẻ hoặc nhiễm bẩn có thể làm thay đổi hình dạng mối hàn và điều kiện ma sát. Sự thay đổi về hiệu suất của đầu dò siêu âm, hiệu chuẩn đầu hàn, kẹp dây, độ ổn định của EFO, nhiệt độ bộ gia nhiệt hoặc điều khiển trục Z cũng có thể tạo ra kết quả không nhất quán. Tuổi thọ của dụng cụ nên được quản lý thông qua giới hạn số lượng mối hàn và xu hướng chất lượng chứ không chỉ dựa vào vẻ bề ngoài. Sự không phù hợp giữa ứng suất nhiệt cơ học và hệ số giãn nở nhiệt (CTE).Sự không phù hợp về hệ số giãn nở nhiệt (CTE) giữa chip, dây dẫn, miếng đệm và hợp chất đúc tạo ra ứng suất nhiệt cơ học trong quá trình thay đổi nhiệt độ. Bản chất tuần hoàn của ứng suất này dẫn đến hỏng hóc do mỏi nhiệt – các vết nứt bắt đầu hình thành và lan rộng, cuối cùng gây ra suy giảm tín hiệu hoặc hở mạch. Trong các thử nghiệm chu kỳ công suất và chu kỳ nhiệt độ, sự bong tróc mối nối dây dẫn là một dạng hỏng hóc chính làm giảm tuổi thọ của sản phẩm.  3. Làm thế nào để cải thiện độ tin cậy của mối nối dâyKiểm soát độ sạch của bề mặtXác định các yêu cầu về xử lý, bảo quản và vệ sinh đối với khuôn dập, khung dẫn và chất nền. Làm sạch bằng plasma Phương pháp này có thể loại bỏ nhiều cặn hữu cơ và kích hoạt các bề mặt được chọn trước khi liên kết, nhưng cần phải kiểm tra loại khí, công suất, thời gian xử lý và khả năng tương thích vật liệu. Xử lý quá mức có thể làm thay đổi các bề mặt nhạy cảm, vì vậy làm sạch bằng plasma nên được coi là một quy trình được kiểm soát chứ không phải là một thiết lập chung. Thiết lập cửa sổ quy trình đã được xác minhSử dụng các thí nghiệm được thiết kế để đánh giá đồng thời năng lượng siêu âm, lực, thời gian và nhiệt độ. Công thức được chọn phải đảm bảo độ bền kéo hoặc độ bền cắt chấp nhận được, hình dạng liên kết ổn định và không gây hư hại cho miếng đệm trong phạm vi biến đổi vật liệu và thiết bị dự kiến. Quy trình hoạt động ở giữa cửa sổ thường mạnh mẽ hơn so với công thức hoạt động gần giới hạn lỗi. Bảo trì và hiệu chỉnh máy hàn dâyKiểm tra các mao quản, nêm, kẹp dây, các bộ phận EFO và đầu dò siêu âm theo định kỳ. Xác minh lực liên kết, nhiệt độ bàn in, độ chính xác định vị và hiệu suất siêu âm. Hồ sơ bảo trì phòng ngừa cần được liên kết với xu hướng lỗi để xác định sự thay đổi dần dần trước khi nó gây ra tổn thất năng suất. Tăng cường kiểm soát nguyên vật liệu đầu vàoChỉ định độ tinh khiết của dây dẫn, đường kính, tính chất cơ học, điều kiện bảo quản cuộn dây và thời hạn sử dụng. Kiểm tra độ hoàn thiện của miếng đệm, độ dày lớp mạ kim loại, tình trạng khung dẫn và độ sạch của chất nền. Việc thay thế vật liệu cần trải qua các thử nghiệm liên kết và xác minh độ tin cậy chứ không chỉ dựa trên sự tương đương về kích thước. Sử dụng kiểm tra trong quá trình sản xuất và giám sát thống kê.Kết hợp hình ảnh hoặc kiểm tra quang học tự động Sử dụng phương pháp kiểm tra độ bền kéo dây, độ bền cắt bi hoặc độ bền cắt liên kết tùy theo trường hợp. Theo dõi kích thước liên kết, các kiểu hỏng hóc, kết quả kéo hoặc cắt, các sự kiện không dính và việc sử dụng dụng cụ thông qua kiểm soát quy trình thống kê. Giám sát xu hướng hiệu quả hơn so với chỉ dựa vào kiểm tra đạt/không đạt cuối cùng. Chọn biện pháp khắc phục phù hợp với chế độ lỗi.Không nên tự động tăng công suất hoặc lực siêu âm khi phát hiện mối nối yếu. Trước tiên, hãy xác định vị trí và nguyên nhân gây ra sự hỏng hóc. Tùy thuộc vào loại khuyết tật, có thể sử dụng kính hiển vi quang học, phân loại hỏng hóc bằng thử nghiệm kéo, kính hiển vi điện tử quét, cắt ngang, phân tích nguyên tố và hình ảnh âm thanh. Biện pháp khắc phục cần nhắm vào cơ chế đã được xác định.  4. Hướng dẫn khắc phục sự cố nhanh  Lỗi quan sát đượcNguyên nhân có thể xảy raCác kiểm tra được đề xuấtNâng đỡ/chống dínhNhiễm bẩn; diện tích liên kết không đủ; bề mặt miếng đệm kém; dụng cụ bị mònXem xét bề mặt hư hỏng; kiểm tra việc làm sạch và bảo quản; kiểm tra dụng cụ; xác minh dữ liệu kéo/cắt và phạm vi quy trìnhNứt gót chân / đứt dâyBiến dạng quá mức; vòng lặp không phù hợp; hình dạng dụng cụ; mỏi nhiệtKiểm tra hình dạng gót giày; xem xét chương trình vòng lặp và các thông số liên kết; so sánh mẫu ban đầu và mẫu đã qua sử dụng.Hư hỏng/tạo hố trên bệ đỡLực tác động quá mạnh hoặc sóng siêu âm quá mức; lớp đệm yếu; hỗ trợ không đầy đủ.Kiểm tra mặt cắt ngang hoặc kiểm tra âm thanh; xác minh hiệu chuẩn lực; xem xét thiết kế tấm đệm và giá đỡ phôi.Quả bóng biến dạng / liên kết không ổn địnhBiến thiên EFO; dây dẫn bị nhiễm bẩn; mài mòn mao dẫn; sự bất ổn định do khí hoặc khe hở.Kiểm tra hình dạng FAB, điện cực EFO, điều kiện khí tạo hình, đường dẫn dây và điều kiện mao dẫn.Ngắn mạch/quét dâyVòng lặp quá thấp hoặc quá dài; lỗi vị trí; dòng chảy khuônĐo hình dạng và khoảng cách của vòng dây; kiểm tra sự thẳng hàng; xem xét quy trình đúc và quét dây sau khi đúc.  5. Kết luậnCác lỗi hàn dây thường là kết quả của sự kết hợp các yếu tố như vật liệu hàn, điều kiện bề mặt, thông số quy trình, hiệu suất dụng cụ và ứng suất đóng gói sau đó. Việc cải thiện hiệu quả bắt đầu bằng việc xác định chế độ lỗi cụ thể, tiếp theo là làm sạch bề mặt có kiểm soát, tối ưu hóa phạm vi quy trình, bảo trì thiết bị định kỳ và kiểm tra dựa trên dữ liệu. Lựa chọn vật liệu đáng tin cậy thiết bị hàn dâyVới đầu ra siêu âm ổn định và khả năng kiểm soát thông số chính xác, sản phẩm này cũng giúp cải thiện độ đồng nhất của liên kết và giảm thiểu các lỗi tái diễn. HYRNUS Chúng tôi cung cấp các giải pháp hàn dây, xử lý bề mặt bằng plasma và kiểm tra mối hàn cho các ứng dụng đóng gói bán dẫn. Cho dù bạn đang phát triển một sản phẩm mới, nâng cấp quy trình hiện có hay khắc phục sự cố hàn lặp lại, các kỹ sư của chúng tôi có thể đánh giá cấu trúc bao bì, vật liệu dây và đệm, yêu cầu sản xuất và phương pháp kiểm tra trước khi đề xuất cấu hình thiết bị phù hợp. Vui lòng liên hệ với chúng tôi.liên hệ với nhóm của chúng tôi Để được tư vấn kỹ thuật và đề xuất thiết bị.  Câu hỏi thường gặpNguyên nhân phổ biến nhất gây ra hiện tượng bong tróc mối hàn dây là gì? Không có nguyên nhân duy nhất nào gây ra hiện tượng này. Sự nhiễm bẩn bề mặt, sự hình thành giao diện không đầy đủ, các vấn đề về bề mặt tiếp xúc và dụng cụ liên kết bị mòn thường là những nguyên nhân góp phần. Vị trí gãy và bề mặt hư hỏng cần được kiểm tra trước khi điều chỉnh công thức.Liệu phương pháp làm sạch bằng plasma có thể ngăn ngừa các khuyết tật trong quá trình hàn dây dẫn? Làm sạch bằng plasma có thể cải thiện khả năng liên kết khi có sự nhiễm bẩn hữu cơ hoặc hoạt hóa bề mặt kém. Tuy nhiên, nó không thể khắc phục các vấn đề về thiết kế miếng đệm, lớp kim loại bị hư hỏng, sự kết hợp dây dẫn-miếng đệm không phù hợp hoặc các thông số liên kết không chính xác.Làm thế nào để phát hiện các lỗi trong mối nối dây? Các phương pháp phổ biến bao gồm kiểm tra quang học bằng mắt thường hoặc tự động, kiểm tra điện, kiểm tra độ bền kéo dây, kiểm tra độ bền cắt của bi hoặc mối nối và giám sát thống kê. Các lỗi phức tạp hơn có thể cần đến kính hiển vi, cắt ngang, phân tích nguyên tố hoặc hình ảnh âm thanh.Ống mao dẫn dùng trong hàn dây cần được thay thế bao lâu một lần? Chu kỳ thay thế phụ thuộc vào vật liệu dây, số lượng mối nối, loại bao bì, quy trình làm sạch và xu hướng chất lượng. Các nhà sản xuất nên xác định giới hạn tuổi thọ dụng cụ dựa trên dữ liệu kiểm tra và hiệu suất quy trình thay vì áp dụng một khoảng thời gian cố định cho mọi sản phẩm.

Liên kết khuônGắn chip, hay còn gọi là ghép chip, là quy trình đầu tiên, cơ bản và quan trọng nhất trong đóng gói bán dẫn. Nói một cách đơn giản, đó là quy trình gắn một chip bán dẫn một cách chính xác, chắc chắn và ổn định lên khung dẫn, chất nền, đế gói hoặc giá đỡ cấp wafer.Có thể mô tả như sau: Giống như một ngôi nhà cần nền móng vững chắc, việc đóng gói IC đòi hỏi sự liên kết chip đáng tin cậy. Bất kỳ lỗi nào trong quá trình liên kết chip sẽ ảnh hưởng trực tiếp đến việc liên kết dây dẫn, tạo khuôn, kiểm tra và độ tin cậy lâu dài.        Vị trí của liên kết chip trong bao bì bán dẫn Quy trình đóng gói bán dẫn tiêu chuẩn: Mài wafer → Cắt wafer → Liên kết khuôn → Hàn dây → Đúc → Cắt và tạo hình → Mạ → Kiểm tra → Dán băng keoRõ ràng, liên kết chip là bước đầu tiên sau khi chip được đưa vào bao bì.            Ba chức năng cốt lõi của liên kết chip  1. Cố định cơ họcKhuôn được cố định chắc chắn để tránh bị xê dịch, cong vênh, bong tróc hoặc nứt trong quá trình hàn dây, xử lý nhiệt, tạo hình và chu kỳ nhiệt.   2. Đường dẫn tản nhiệtTrong quá trình hoạt động, chip tạo ra nhiệt và lớp gắn chip đóng vai trò là kênh tản nhiệt chính. Tản nhiệt kém dẫn đến quá nhiệt, giảm tuổi thọ và hỏng hóc đột ngột. Các thiết bị công suất cao, IGBT và chip ô tô có yêu cầu cực kỳ cao về khả năng dẫn nhiệt.   3. Kết nối điệnCác chất kết dính dẫn điện, hợp kim eutectic và chất hàn cung cấp khả năng dẫn điện hoặc nối đất, cải thiện độ ổn định của mạch và giảm nhiễu.            Bốn công nghệ ghép chip chính (So sánh đầy đủ)  Công nghệNguyên tắc cốt lõiThuận lợiHạn chếỨng dụng điển hìnhKeo epoxy/keo bạcLiên kết keo dẫn điện/cách điệnChi phí thấp, quy trình đơn giản, khả năng tương thích rộngĐộ dẫn nhiệt trung bình, thời gian đóng rắn chậm.Đèn LED, bóng bán dẫn, mạch tích hợp tiêu chuẩn, thiết bị điện tử tiêu dùngLiên kết khuôn eutecticNấu chảy và liên kết hợp kim AuSnĐộ dẫn nhiệt cực cao, độ tin cậy cao, khả năng chịu nhiệt caoChi phí thiết bị cao, quy trình nghiêm ngặtÔ tô, IC công suất, điốt laser, thiết bị RFHàn nối khuônHàn keo/tấm hàn chịu nhiệt caoĐộ bền cao, khả năng chống rung, độ bền lâu dài.Quá trình phức tạp, phạm vi nhiệt độ hẹpIGBT, mô-đun công suất cao, thiết bị điện áp caoLiên kết ép nóng chân khôngTích hợp chân không + nhiệt + áp suấtKhông có lỗ rỗng, độ đồng nhất cao, độ chính xác caoChi phí cao, năng suất thấp hơnMEMS, thiết bị quang học, cảm biến độ chính xác cao        Các chỉ số chất lượng chính của quá trình liên kết chip  1. Độ chính xác vị tríViệc căn chỉnh sai chip dẫn đến lỗi kết nối dây dẫn.      2. Độ bền liên kết (Lực cắt)Độ bền không đủ gây ra hiện tượng bong tróc sau chu kỳ nhiệt.   3. Tỷ lệ trốngLỗ rỗng càng lớn = khả năng tản nhiệt càng kém = nguy cơ hỏng hóc thiết bị điện càng cao.  4. Độ đồng đều của độ dày đường liên kết (BLT)Ảnh hưởng đến độ phẳng của chip, hình dạng vòng dây và chất lượng đúc.   5. Không bị nghiêng, cong vênh hoặc sứt mẻHiện tượng chip bị nghiêng trực tiếp gây ra đứt dây dẫn và nứt vỏ chip.      Quy trình ghép khuôn hoàn toàn tự động Bước 1: Đang tảiNạp đĩa wafer dạng vòng/băng xanh; cấp liệu tự động cho đế in hoặc khung dẫn.  Bước 2: Căn chỉnh tầm nhìnHệ thống thị giác độ chính xác cao định vị các dấu hiệu trên chip và chất nền để căn chỉnh ở mức độ micromet.   Bước 3: Cấp/Đặt sẵn chất hànTự động phân phối keo bạc, keo epoxy dẫn điện, chất hàn hoặc phôi AuSn.   Bước 4: Nhặt khuônKim nâng khuôn → vòi hút chân không nhẹ nhàng hút lên → ngăn ngừa sứt mẻ.  Bước 5: Đặt khuônHệ thống chuyển động có độ chính xác cao giúp đặt khuôn một cách chính xác với áp lực được kiểm soát.  Bước 6: Làm cứng/Kết dínhEpoxy: đóng rắn bằng nhiệtHỗn hợp eutectic: nóng chảy và đông đặc ở nhiệt độ caoHàn: liên kết nóng chảy   Bước 7: Dỡ hàngChuyển sang quy trình tiếp theo: hàn dây.      Các yếu tố chính ảnh hưởng đến chất lượng liên kết chip  1. Chất lượng keo dán/mối hànĐộ nhớt, độ tinh khiết, thời hạn sử dụng và tỷ lệ pha trộn ảnh hưởng trực tiếp đến độ bền liên kết.   2. Thể tích phân phốiThể tích không đủ dẫn đến độ bám dính yếu; thể tích quá nhiều gây tràn và làm bẩn miếng đệm.    3. Độ chính xác của thiết bịĐộ chính xác của hệ thống thị giác, tính lặp lại của nền tảng, khả năng điều khiển vòi phun và độ ổn định áp suất.    4. Hồ sơ nhiệt độGia nhiệt nhanh gây ra nhiều lỗ rỗng; nhiệt độ không đủ dẫn đến quá trình đóng rắn không hoàn toàn; nhiệt độ quá cao làm hỏng khuôn.  5. Vệ sinh môi trườngBụi, hơi ẩm và dầu mỡ gây ra hiện tượng bám dính kém, tạo ra các lỗ hổng và làm giảm độ tin cậy.      Các lỗi nghiêm trọng do liên kết chip kém chất lượng gây ra  chết ca làm việc → lỗi liên kết dây dẫn Độ bám dính thấp → hiện tượng bong tróc chip sau khi chịu sốc nhiệtTỷ lệ trống cao → quá nhiệt và cháy nổ ở các thiết bị điệnKeo tràn → Nhiễm bẩn miếng đệm → Mối nối yếu & đứt dâyPhá vỡ khuôn → Loại bỏ trực tiếp & năng suất thấp Như các chuyên gia trong ngành thường nói: Liên kết khuôn ổn định đảm bảo bao bì ổn định; liên kết khuôn kém sẽ phá hỏng toàn bộ quy trình.      Liên kết chip là bước cơ bản, quan trọng và nhạy cảm với lỗi nhất trong đóng gói IC. Nó quyết định độ ổn định cơ học, hiệu suất nhiệt, độ tin cậy và năng suất cuối cùng. Cho dù là thiết bị điện tử tiêu dùng, chip ô tô, thiết bị điện tử công suất, mô-đun truyền thông quang học hay cảm biến MEMS, máy hàn khuôn có độ chính xác cao Đây là thiết bị thiết yếu cho các phòng thí nghiệm, dây chuyền thí điểm và sản xuất hàng loạt.

Kiểm tra và phân loại IC Đây là một trong những giai đoạn kiểm soát chất lượng cuối cùng và quan trọng nhất trong sản xuất chất bán dẫn. Ngay cả khi thiết kế chip, chế tạo tấm bán dẫn, lắp ráp và đóng gói được hoàn thành thành công, mỗi thiết bị vẫn phải trải qua quá trình xác minh điện trước khi xuất xưởng hoặc tích hợp vào hệ thống điện tử.Một buồng thử nghiệm hoàn chỉnh không chỉ đơn thuần đo các thông số điện. Nó còn thực hiện các chức năng như tải, vận chuyển, định vị, điều chỉnh nhiệt độ và phân loại thiết bị dựa trên kết quả thử nghiệm.     Mục lụcVai trò của việc kiểm tra, xử lý và phân loạiCách thức hoạt động điển hình của một buồng thử nghiệm ICSự khác biệt giữa phân loại wafer và kiểm tra cuối cùngQuy trình vận hành hoàn chỉnhCác mục kiểm tra thông thườngCác loại trình xử lý kiểm thử chính.         Bộ xử lý kiểm thử IC là gì? Máy xử lý kiểm tra IC là một hệ thống tự động vận chuyển các linh kiện bán dẫn đã đóng gói đến và từ trạm kiểm tra. Nó đưa từng linh kiện đến ổ cắm hoặc bộ tiếp điểm kiểm tra, duy trì hướng và điều kiện kiểm tra cần thiết, nhận kết quả kiểm tra từ máy kiểm tra, và sau đó phân loại linh kiện vào đúng loại đầu ra.Thông thường, bộ điều khiển không tự tạo ra các tín hiệu kiểm tra điện. Việc kích thích và đo điện được thực hiện bởi thiết bị kiểm tra tự động (ATE), trong khi bộ điều khiển chịu trách nhiệm di chuyển thiết bị vật lý, định vị chính xác, điều chỉnh nhiệt độ và phân loại dựa trên kết quả.       Kiểm thử, xử lý và phân loại: Sự khác biệt là gì?     Thuật ngữChức năng chínhCác nhiệm vụ điển hìnhKiểm traKiểm tra hiệu suất điện và chức năng của thiết bị.Nó cấp tín hiệu điện, đo các thông số, chạy các mô hình chức năng và xác định kết quả đạt/không đạt.Xử lýDi chuyển và định vị các thiết bị trong suốt quá trình thử nghiệm.Nạp liệu, phát hiện hướng, truyền tải, điều chỉnh nhiệt độ, lắp đặt ổ cắm, điều khiển tiếp điểm và dỡ hàng.Sắp xếpPhân loại thiết bị dựa trên kết quả kiểm tra.Phân loại đạt/không đạt, chấm điểm hiệu suất, phân nhóm tham số và các nhóm đầu ra do khách hàng định nghĩa.       Tại sao việc kiểm tra và xử lý IC lại quan trọng?   1. Đảm bảo độ tin cậy của sản phẩmKiểm tra điện giúp phát hiện các mạch hở, mạch ngắn, rò rỉ quá mức, dòng điện bất thường, lỗi thời gian và các lỗi chức năng trước khi thiết bị được giao cho khách hàng.  2. Hỗ trợ chấm điểm hiệu suấtCác thiết bị cùng lô sản xuất có thể khác nhau về tốc độ, dải điện áp, công suất tiêu thụ hoặc các thông số khác. Phân loại cho phép gán các sản phẩm đạt tiêu chuẩn vào các cấp hiệu năng và ứng dụng phù hợp.  3. Cải thiện năng suất sản xuất và kiểm soát chi phí.Kiểm tra ở cấp độ wafer có thể ngăn chặn các chip bị lỗi đi vào các bước đóng gói không cần thiết. Kiểm tra cuối cùng xác định các khuyết tật hoặc sai lệch về hiệu suất sau khi đóng gói và giúp ngăn chặn các sản phẩm không đáng tin cậy đến tay người tiêu dùng.  4. Đáp ứng các yêu cầu chất lượng cụ thể của ứng dụngCác ứng dụng trong lĩnh vực ô tô, công nghiệp, y tế, truyền thông và hàng không vũ trụ thường yêu cầu giới hạn thử nghiệm chặt chẽ hơn, phạm vi nhiệt độ rộng hơn và khả năng truy xuất nguồn gốc dữ liệu đầy đủ.  5. Cung cấp phản hồi để cải tiến quy trìnhDữ liệu thử nghiệm có thể tiết lộ các xu hướng bất thường và giúp các kỹ sư tối ưu hóa quá trình chế tạo tấm bán dẫn, gắn chip, hàn dây, đúc khuôn và các quy trình lắp ráp khác.      Buồng thử nghiệm IC hoạt động như thế nào? Một buồng thử nghiệm thiết bị đóng gói điển hình bao gồm bốn thành phần được kết nối chặt chẽ với nhau:Thiết bị kiểm tra tự động (ATE)Tạo ra xung điện, đo phản hồi của thiết bị và thực thi chương trình kiểm tra.Trình xử lý kiểm thử: Nạp liệu, vận chuyển, định hướng, điều chỉnh nhiệt độ và phân loại thiết bị.Ổ cắm thử nghiệm hoặc công tắc tơCung cấp giao diện điện giữa thiết bị đóng gói và bo mạch tải hoặc hệ thống kiểm tra.Phần mềm điều khiển và dữ liệuĐiều phối thiết bị, ghi lại kết quả, quản lý định nghĩa thùng chứa và hỗ trợ truy xuất nguồn gốc. Đối với kiểm tra ở cấp độ wafer, một người kiểm tra wafer sẽ di chuyển wafer và căn chỉnh từng chip với một thẻ kiểm tra. Đối với các thiết bị đã đóng gói, người vận hành sẽ đặt từng thiết bị vào một ổ cắm hoặc bộ tiếp điểm được kết nối với hệ thống ATE.      So sánh phân loại wafer với kiểm tra cuối cùng   MụcPhân loại waferBài kiểm tra cuối cùngĐối tượng kiểm thửCác khuôn mẫu riêng lẻ trước khi tách rời và đóng gói.Các mạch tích hợp đóng gói hoặc các thiết bị bán dẫn rời rạcThiết bị xử lý chínhHệ thống kiểm tra/phân loại waferbộ xử lý kiểm tra ICGiao diện điệnĐầu dò tiếp xúc với các điểm tiếp xúc hoặc gờ trên chip.Kiểm tra các đầu nối, bi hoặc miếng đệm của ổ cắm hoặc công tắc tơ tiếp xúc với các dây dẫn, đầu nối hoặc miếng đệm của gói hàng.Mục đích chínhXác định các chip tốt đã được kiểm tra và tạo bản đồ wafer trước khi đóng gói.Kiểm tra hiệu năng điện sau khi đóng gói và phân loại thiết bị thành phẩm.Đầu ra điển hìnhBản đồ wafer và dữ liệu kiểm tra cấp độ chipPhân loại đạt/không đạt, cấp độ hiệu suất và sản phẩm đóng gói trong khay, ống hoặc băng keo.    Quy trình kiểm tra, xử lý và phân loại IC hoàn chỉnhBước 1: Tải tự độngCác thiết bị được nạp từ khay, ống, bộ cấp liệu số lượng lớn, băng tải hoặc các định dạng đầu vào khác tùy theo thiết kế của bộ xử lý.  Bước 2: Nhận dạng thiết bị và định vị chính xácHệ thống thị giác, cảm biến, cơ cấu gắp và đặt hoặc cơ cấu tháp pháo xác nhận hướng và chuyển từng thiết bị một cách chính xác đến trạm kiểm tra.  Bước 3: Điều hòa nhiệt độKhi cần thiết, người vận hành sẽ làm nóng hoặc làm nguội thiết bị đến nhiệt độ thử nghiệm quy định và ổn định nhiệt độ trước khi tiếp xúc điện. Các hệ thống chỉ hoạt động ở nhiệt độ phòng có thể bỏ qua bước này.  Bước 4: Giao diện ổ cắm hoặc công tắc tơThiết bị được đặt vào ổ cắm thử nghiệm hoặc công tắc tơ với lực và sự căn chỉnh được kiểm soát để đảm bảo tiếp xúc điện ổn định và có thể lặp lại.  Bước 5: Kiểm tra điện và thu thập dữ liệuHệ thống ATE tạo ra kích thích điện, đo phản hồi của thiết bị, thực thi chương trình kiểm tra và trả về kết quả cho bộ điều khiển hoặc bộ xử lý trung tâm.  Bước 6: Phân loại và đóng gói tự độngDựa trên chương trình kiểm tra, các thiết bị được phân loại vào các nhóm đạt/không đạt, cấp độ hiệu suất, nhóm tham số hoặc các danh mục do khách hàng định nghĩa.  Bước 7: Dỡ hàng và đóng gói sản phẩm đầu raCác thiết bị đã được phân loại sẽ được dỡ vào khay, ống, cuộn băng hoặc các thùng chứa hàng loại bỏ được chỉ định. Dữ liệu thử nghiệm và hồ sơ sản xuất có thể được tải lên hệ thống thông tin nhà máy hoặc hệ thống MES.      Các hạng mục kiểm tra sản xuất thông thường  Kiểm tra hở mạch và ngắn mạchKiểm tra dòng ròĐo điện áp và dòng điện hoạt độngKiểm tra thông số tĩnh, chẳng hạn như điện áp ngưỡng hoặc điện trở bật.Kiểm tra thông số động, chẳng hạn như tốc độ chuyển mạch, thời gian và đáp ứng tần số.Kiểm tra chức năng bằng cách sử dụng các mẫu kiểm tra dành riêng cho thiết bị.Kiểm tra ở nhiệt độ phòng, nhiệt độ cao hoặc nhiệt độ thấp khi cần thiết.       Các loại thiết bị xử lý thử nghiệm IC thông dụng  Loại thiết bịỨng dụng điển hìnhBộ xử lý thử nghiệm kiểu gắp và đặtCác IC dạng khay, thiết bị ô tô, thiết bị nguồn và các loại bao bì hỗn hợp yêu cầu khả năng xử lý linh hoạt.Bộ xử lý thử nghiệm tháp pháoKiểm tra và phân loại tốc độ cao các IC nhỏ và các gói bán dẫn rời rạc.Bộ xử lý thử nghiệm cấp liệu trọng lựcCác thiết bị được cấp liệu bằng ống với cấu trúc bao bì phù hợp cho vận chuyển bằng trọng lực.Máy xử lý que thửCác thiết bị được kiểm tra ở dạng dải trước khi tách riêng.Bộ xử lý kiểm tra trên băngTích hợp kiểm tra điện, phân loại và xuất băng từ.Máy kiểm tra wafer / Hệ thống phân loại waferKiểm tra điện trở của các chip ở cấp độ wafer trước khi đóng gói.Bộ xử lý chip trần hoặc khung phimCác chip riêng lẻ, thiết bị WLCSP và các sản phẩm khác chưa được đóng gói hoặc gắn trên khung.  Tay cầm thử nghiệm gắp và đặtTay cầm thử nghiệm gắp và đặt HY-PS308 thích hợp để kiểm tra và phân loại các sản phẩm như MSOP, QFN, DFN, LQFP, LGA, BGA và CSP.Tay cầm thử nghiệm tháp pháoTay cầm thử nghiệm dạng tháp HY-TS936H được thiết kế cho các linh kiện rời rạc và mạch tích hợp yêu cầu thử nghiệm ở nhiệt độ cao. Nó phù hợp với các loại bao bì như PDFN, DFN, MSOP, SOT, SOP, SOD, TO, SMA, Doanh nghiệp vừa và nhỏ (SMB), doanh nghiệp vừa và nhỏ (SMC), v.v.Hệ thống phân loại waferĐược thiết kế đặc biệt cho chip cấp độ wafer, dòng HY-WS600 tích hợp kiểm tra cấp độ wafer, phân loại độ chính xác cao, tải/dỡ tự động và khả năng truy xuất nguồn gốc dữ liệu trong một hệ thống duy nhất.    Cách chọn thiết bị xử lý kiểm thử ICBộ xử lý phù hợp phụ thuộc vào loại thiết bị, định dạng đầu vào và đầu ra, mục tiêu thông lượng, phạm vi nhiệt độ yêu cầu, thời gian kiểm tra, số lượng điểm kiểm tra, phương pháp tiếp xúc, số lượng thùng chứa, yêu cầu chuyển đổi và giao diện tự động hóa nhà máy. Bộ xử lý cũng cần phải phù hợp với hệ thống ATE, bảng tải, ổ cắm hoặc công tắc tơ và kiến ​​trúc dữ liệu sản xuất đã chọn.Nếu bạn có yêu cầu cụ thể về khả năng tương thích bao bì, nhiệt độ thử nghiệm, thông lượng, thử nghiệm song song hoặc tích hợp tự động hóa nhà máy, vui lòng liên hệ với chúng tôi. Liên hệ HYRNUSCác kỹ sư giàu kinh nghiệm của chúng tôi sẽ đánh giá quy trình thử nghiệm và nhu cầu sản xuất của bạn, đồng thời đề xuất giải pháp thiết bị xử lý thử nghiệm phù hợp.      Phần kết luậnViệc kiểm tra, xử lý và phân loại IC phối hợp với nhau để đảm bảo các thiết bị bán dẫn đáp ứng các tiêu chuẩn về điện, chức năng và độ tin cậy cần thiết. Hệ thống ATE thực hiện các phép đo điện, trong khi bộ điều khiển kiểm tra IC kiểm soát chuyển động, định vị, điều chỉnh nhiệt độ và phân loại dựa trên kết quả. Bằng cách kết hợp tiếp xúc ổn định, xử lý chính xác, kiểm tra tốc độ cao và phân loại có thể truy vết, một buồng kiểm tra được thiết kế tốt giúp các nhà sản xuất cải thiện chất lượng sản phẩm, hiệu quả sản xuất và kiểm soát quy trình.
