Liên kết chip là gì? Bước quan trọng đầu tiên trong đóng gói IC.

Liên kết chip là gì? Bước quan trọng đầu tiên trong đóng gói IC.

June 10, 2026
Hơn 12 năm kinh nghiệm trong lĩnh vực hàn chip, hàn dây, đúc khuôn và tự động hóa đóng gói IC. Tập trung vào việc hỗ trợ các nhà sản xuất cải thiện năng suất đóng gói và hiệu quả sản xuất.
David Chen - Chuyên gia tư vấn kỹ thuật | Giải pháp đóng gói bán dẫn
Liên kết khuônGắn chip, hay còn gọi là ghép chip, là quy trình đầu tiên, cơ bản và quan trọng nhất trong đóng gói bán dẫn. Nói một cách đơn giản, đó là quy trình gắn một chip bán dẫn một cách chính xác, chắc chắn và ổn định lên khung dẫn, chất nền, đế gói hoặc giá đỡ cấp wafer.
Có thể mô tả như sau: Giống như một ngôi nhà cần nền móng vững chắc, việc đóng gói IC đòi hỏi sự liên kết chip đáng tin cậy. Bất kỳ lỗi nào trong quá trình liên kết chip sẽ ảnh hưởng trực tiếp đến việc liên kết dây dẫn, tạo khuôn, kiểm tra và độ tin cậy lâu dài.

die bond process



Vị trí của liên kết chip trong bao bì bán dẫn



Quy trình đóng gói bán dẫn tiêu chuẩn: Mài wafer → Cắt wafer → Liên kết khuôn → Hàn dây → Đúc → Cắt và tạo hình → Mạ → Kiểm tra → Dán băng keo
Rõ ràng, liên kết chip là bước đầu tiên sau khi chip được đưa vào bao bì.




Ba chức năng cốt lõi của liên kết chip



1. Cố định cơ học
Khuôn được cố định chắc chắn để tránh bị xê dịch, cong vênh, bong tróc hoặc nứt trong quá trình hàn dây, xử lý nhiệt, tạo hình và chu kỳ nhiệt.

2. Đường dẫn tản nhiệt
Trong quá trình hoạt động, chip tạo ra nhiệt và lớp gắn chip đóng vai trò là kênh tản nhiệt chính. Tản nhiệt kém dẫn đến quá nhiệt, giảm tuổi thọ và hỏng hóc đột ngột. Các thiết bị công suất cao, IGBT và chip ô tô có yêu cầu cực kỳ cao về khả năng dẫn nhiệt.

3. Kết nối điện
Các chất kết dính dẫn điện, hợp kim eutectic và chất hàn cung cấp khả năng dẫn điện hoặc nối đất, cải thiện độ ổn định của mạch và giảm nhiễu.




Bốn công nghệ ghép chip chính (So sánh đầy đủ)



Công nghệNguyên tắc cốt lõiThuận lợiHạn chếỨng dụng điển hình
Keo epoxy/keo bạcLiên kết keo dẫn điện/cách điệnChi phí thấp, quy trình đơn giản, khả năng tương thích rộngĐộ dẫn nhiệt trung bình, thời gian đóng rắn chậm.Đèn LED, bóng bán dẫn, mạch tích hợp tiêu chuẩn, thiết bị điện tử tiêu dùng

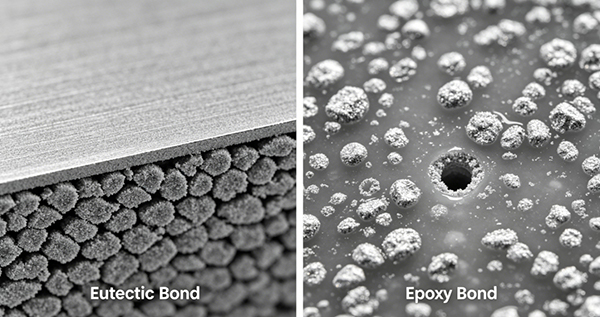

Liên kết khuôn eutecticNấu chảy và liên kết hợp kim AuSnĐộ dẫn nhiệt cực cao, độ tin cậy cao, khả năng chịu nhiệt caoChi phí thiết bị cao, quy trình nghiêm ngặtÔ tô, IC công suất, điốt laser, thiết bị RF
Hàn nối khuônHàn keo/tấm hàn chịu nhiệt caoĐộ bền cao, khả năng chống rung, độ bền lâu dài.Quá trình phức tạp, phạm vi nhiệt độ hẹpIGBT, mô-đun công suất cao, thiết bị điện áp cao
Liên kết ép nóng chân khôngTích hợp chân không + nhiệt + áp suấtKhông có lỗ rỗng, độ đồng nhất cao, độ chính xác caoChi phí cao, năng suất thấp hơnMEMS, thiết bị quang học, cảm biến độ chính xác cao



eutectic bonding process





Các chỉ số chất lượng chính của quá trình liên kết chip



1. Độ chính xác vị trí
Việc căn chỉnh sai chip dẫn đến lỗi kết nối dây dẫn.

2. Độ bền liên kết (Lực cắt)
Độ bền không đủ gây ra hiện tượng bong tróc sau chu kỳ nhiệt.

3. Tỷ lệ trống
Lỗ rỗng càng lớn = khả năng tản nhiệt càng kém = nguy cơ hỏng hóc thiết bị điện càng cao.

4. Độ đồng đều của độ dày đường liên kết (BLT)
Ảnh hưởng đến độ phẳng của chip, hình dạng vòng dây và chất lượng đúc.

5. Không bị nghiêng, cong vênh hoặc sứt mẻ
Hiện tượng chip bị nghiêng trực tiếp gây ra đứt dây dẫn và nứt vỏ chip.

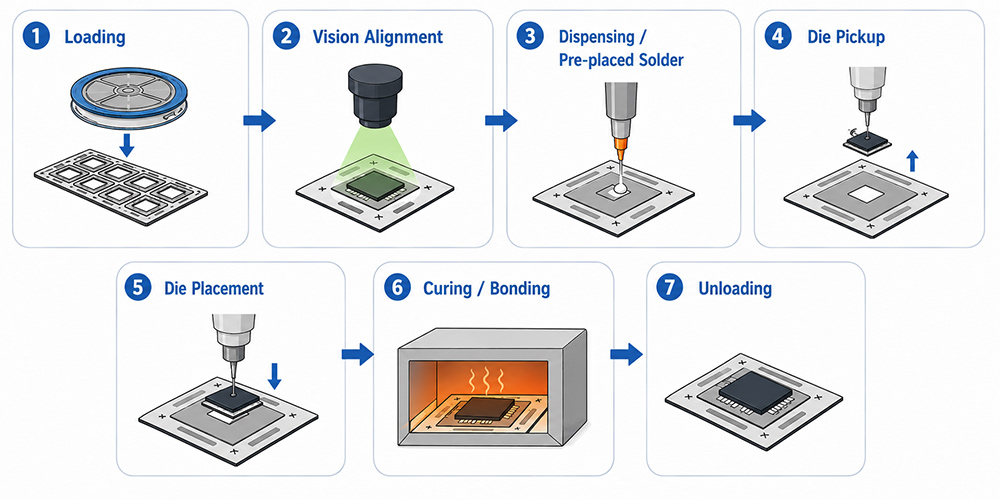

Quy trình ghép khuôn hoàn toàn tự động



Bước 1: Đang tải
Nạp đĩa wafer dạng vòng/băng xanh; cấp liệu tự động cho đế in hoặc khung dẫn.

Bước 2: Căn chỉnh tầm nhìn
Hệ thống thị giác độ chính xác cao định vị các dấu hiệu trên chip và chất nền để căn chỉnh ở mức độ micromet.

Bước 3: Cấp/Đặt sẵn chất hàn
Tự động phân phối keo bạc, keo epoxy dẫn điện, chất hàn hoặc phôi AuSn.

Bước 4: Nhặt khuôn
Kim nâng khuôn → vòi hút chân không nhẹ nhàng hút lên → ngăn ngừa sứt mẻ.

Bước 5: Đặt khuôn
Hệ thống chuyển động có độ chính xác cao giúp đặt khuôn một cách chính xác với áp lực được kiểm soát.

Bước 6: Làm cứng/Kết dính
  • Epoxy: đóng rắn bằng nhiệt
  • Hỗn hợp eutectic: nóng chảy và đông đặc ở nhiệt độ cao
  • Hàn: liên kết nóng chảy



Bước 7: Dỡ hàng
Chuyển sang quy trình tiếp theo: hàn dây.
die attach process




Các yếu tố chính ảnh hưởng đến chất lượng liên kết chip



1. Chất lượng keo dán/mối hàn
Độ nhớt, độ tinh khiết, thời hạn sử dụng và tỷ lệ pha trộn ảnh hưởng trực tiếp đến độ bền liên kết.

2. Thể tích phân phối
Thể tích không đủ dẫn đến độ bám dính yếu; thể tích quá nhiều gây tràn và làm bẩn miếng đệm.

3. Độ chính xác của thiết bị
Độ chính xác của hệ thống thị giác, tính lặp lại của nền tảng, khả năng điều khiển vòi phun và độ ổn định áp suất.

4. Hồ sơ nhiệt độ
Gia nhiệt nhanh gây ra nhiều lỗ rỗng; nhiệt độ không đủ dẫn đến quá trình đóng rắn không hoàn toàn; nhiệt độ quá cao làm hỏng khuôn.

5. Vệ sinh môi trường
Bụi, hơi ẩm và dầu mỡ gây ra hiện tượng bám dính kém, tạo ra các lỗ hổng và làm giảm độ tin cậy.




Các lỗi nghiêm trọng do liên kết chip kém chất lượng gây ra



  • chết ca làm việc → lỗi liên kết dây dẫn
  • Độ bám dính thấp → hiện tượng bong tróc chip sau khi chịu sốc nhiệt
  • Tỷ lệ trống cao → quá nhiệt và cháy nổ ở các thiết bị điện
  • Keo tràn → Nhiễm bẩn miếng đệm → Mối nối yếu & đứt dây
  • Phá vỡ khuôn → Loại bỏ trực tiếp & năng suất thấp



Như các chuyên gia trong ngành thường nói: Liên kết khuôn ổn định đảm bảo bao bì ổn định; liên kết khuôn kém sẽ phá hỏng toàn bộ quy trình.



Liên kết chip là bước cơ bản, quan trọng và nhạy cảm với lỗi nhất trong đóng gói IC. Nó quyết định độ ổn định cơ học, hiệu suất nhiệt, độ tin cậy và năng suất cuối cùng. Cho dù là thiết bị điện tử tiêu dùng, chip ô tô, thiết bị điện tử công suất, mô-đun truyền thông quang học hay cảm biến MEMS, máy hàn khuôn có độ chính xác cao Đây là thiết bị thiết yếu cho các phòng thí nghiệm, dây chuyền thí điểm và sản xuất hàng loạt.
