Kiểm tra và phân loại IC Đây là một trong những giai đoạn kiểm soát chất lượng cuối cùng và quan trọng nhất trong sản xuất chất bán dẫn. Ngay cả khi thiết kế chip, chế tạo tấm bán dẫn, lắp ráp và đóng gói được hoàn thành thành công, mỗi thiết bị vẫn phải trải qua quá trình xác minh điện trước khi xuất xưởng hoặc tích hợp vào hệ thống điện tử.

Một buồng thử nghiệm hoàn chỉnh không chỉ đơn thuần đo các thông số điện. Nó còn thực hiện các chức năng như tải, vận chuyển, định vị, điều chỉnh nhiệt độ và phân loại thiết bị dựa trên kết quả thử nghiệm.

Mục lục

Vai trò của việc kiểm tra, xử lý và phân loại
Cách thức hoạt động điển hình của một buồng thử nghiệm IC
Sự khác biệt giữa phân loại wafer và kiểm tra cuối cùng
Quy trình vận hành hoàn chỉnh
Các mục kiểm tra thông thường
Các loại trình xử lý kiểm thử chính.

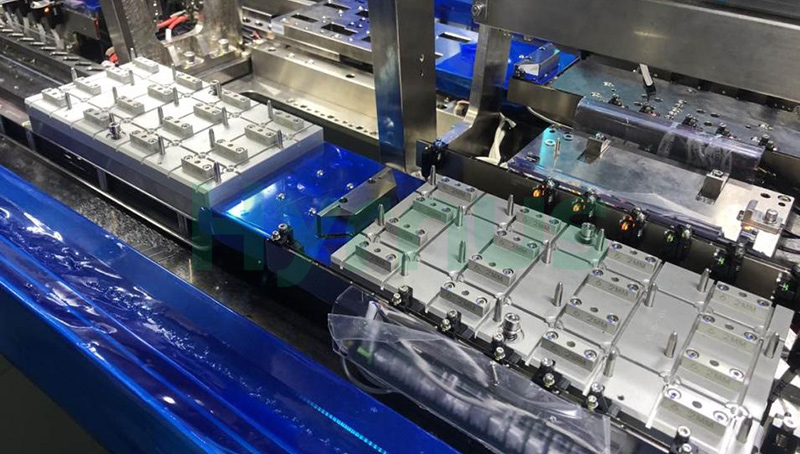

Bộ xử lý kiểm thử IC là gì?

Máy xử lý kiểm tra IC là một hệ thống tự động vận chuyển các linh kiện bán dẫn đã đóng gói đến và từ trạm kiểm tra. Nó đưa từng linh kiện đến ổ cắm hoặc bộ tiếp điểm kiểm tra, duy trì hướng và điều kiện kiểm tra cần thiết, nhận kết quả kiểm tra từ máy kiểm tra, và sau đó phân loại linh kiện vào đúng loại đầu ra.

Thông thường, bộ điều khiển không tự tạo ra các tín hiệu kiểm tra điện. Việc kích thích và đo điện được thực hiện bởi thiết bị kiểm tra tự động (ATE), trong khi bộ điều khiển chịu trách nhiệm di chuyển thiết bị vật lý, định vị chính xác, điều chỉnh nhiệt độ và phân loại dựa trên kết quả.

Kiểm thử, xử lý và phân loại: Sự khác biệt là gì?

Thuật ngữ	Chức năng chính	Các nhiệm vụ điển hình
Kiểm tra	Kiểm tra hiệu suất điện và chức năng của thiết bị.	Nó cấp tín hiệu điện, đo các thông số, chạy các mô hình chức năng và xác định kết quả đạt/không đạt.
Xử lý	Di chuyển và định vị các thiết bị trong suốt quá trình thử nghiệm.	Nạp liệu, phát hiện hướng, truyền tải, điều chỉnh nhiệt độ, lắp đặt ổ cắm, điều khiển tiếp điểm và dỡ hàng.
Sắp xếp	Phân loại thiết bị dựa trên kết quả kiểm tra.	Phân loại đạt/không đạt, chấm điểm hiệu suất, phân nhóm tham số và các nhóm đầu ra do khách hàng định nghĩa.

Tại sao việc kiểm tra và xử lý IC lại quan trọng?

1. Đảm bảo độ tin cậy của sản phẩm

Kiểm tra điện giúp phát hiện các mạch hở, mạch ngắn, rò rỉ quá mức, dòng điện bất thường, lỗi thời gian và các lỗi chức năng trước khi thiết bị được giao cho khách hàng.

2. Hỗ trợ chấm điểm hiệu suất

Các thiết bị cùng lô sản xuất có thể khác nhau về tốc độ, dải điện áp, công suất tiêu thụ hoặc các thông số khác. Phân loại cho phép gán các sản phẩm đạt tiêu chuẩn vào các cấp hiệu năng và ứng dụng phù hợp.

3. Cải thiện năng suất sản xuất và kiểm soát chi phí.

Kiểm tra ở cấp độ wafer có thể ngăn chặn các chip bị lỗi đi vào các bước đóng gói không cần thiết. Kiểm tra cuối cùng xác định các khuyết tật hoặc sai lệch về hiệu suất sau khi đóng gói và giúp ngăn chặn các sản phẩm không đáng tin cậy đến tay người tiêu dùng.

4. Đáp ứng các yêu cầu chất lượng cụ thể của ứng dụng

Các ứng dụng trong lĩnh vực ô tô, công nghiệp, y tế, truyền thông và hàng không vũ trụ thường yêu cầu giới hạn thử nghiệm chặt chẽ hơn, phạm vi nhiệt độ rộng hơn và khả năng truy xuất nguồn gốc dữ liệu đầy đủ.

5. Cung cấp phản hồi để cải tiến quy trình

Dữ liệu thử nghiệm có thể tiết lộ các xu hướng bất thường và giúp các kỹ sư tối ưu hóa quá trình chế tạo tấm bán dẫn, gắn chip, hàn dây, đúc khuôn và các quy trình lắp ráp khác.

Buồng thử nghiệm IC hoạt động như thế nào?

Một buồng thử nghiệm thiết bị đóng gói điển hình bao gồm bốn thành phần được kết nối chặt chẽ với nhau:

Thiết bị kiểm tra tự động (ATE)Tạo ra xung điện, đo phản hồi của thiết bị và thực thi chương trình kiểm tra.
Trình xử lý kiểm thử: Nạp liệu, vận chuyển, định hướng, điều chỉnh nhiệt độ và phân loại thiết bị.
Ổ cắm thử nghiệm hoặc công tắc tơCung cấp giao diện điện giữa thiết bị đóng gói và bo mạch tải hoặc hệ thống kiểm tra.
Phần mềm điều khiển và dữ liệuĐiều phối thiết bị, ghi lại kết quả, quản lý định nghĩa thùng chứa và hỗ trợ truy xuất nguồn gốc.

Đối với kiểm tra ở cấp độ wafer, một người kiểm tra wafer sẽ di chuyển wafer và căn chỉnh từng chip với một thẻ kiểm tra. Đối với các thiết bị đã đóng gói, người vận hành sẽ đặt từng thiết bị vào một ổ cắm hoặc bộ tiếp điểm được kết nối với hệ thống ATE.

So sánh phân loại wafer với kiểm tra cuối cùng

Mục	Phân loại wafer	Bài kiểm tra cuối cùng
Đối tượng kiểm thử	Các khuôn mẫu riêng lẻ trước khi tách rời và đóng gói.	Các mạch tích hợp đóng gói hoặc các thiết bị bán dẫn rời rạc
Thiết bị xử lý chính	Hệ thống kiểm tra/phân loại wafer	bộ xử lý kiểm tra IC
Giao diện điện	Đầu dò tiếp xúc với các điểm tiếp xúc hoặc gờ trên chip.	Kiểm tra các đầu nối, bi hoặc miếng đệm của ổ cắm hoặc công tắc tơ tiếp xúc với các dây dẫn, đầu nối hoặc miếng đệm của gói hàng.
Mục đích chính	Xác định các chip tốt đã được kiểm tra và tạo bản đồ wafer trước khi đóng gói.	Kiểm tra hiệu năng điện sau khi đóng gói và phân loại thiết bị thành phẩm.
Đầu ra điển hình	Bản đồ wafer và dữ liệu kiểm tra cấp độ chip	Phân loại đạt/không đạt, cấp độ hiệu suất và sản phẩm đóng gói trong khay, ống hoặc băng keo.

Quy trình kiểm tra, xử lý và phân loại IC hoàn chỉnh

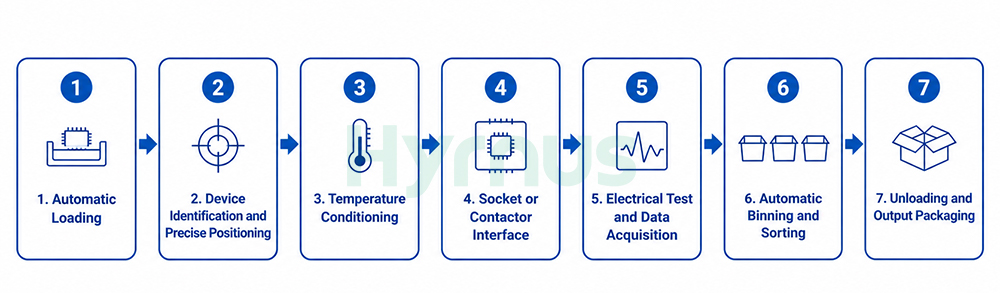

Bước 1: Tải tự động

Các thiết bị được nạp từ khay, ống, bộ cấp liệu số lượng lớn, băng tải hoặc các định dạng đầu vào khác tùy theo thiết kế của bộ xử lý.

Bước 2: Nhận dạng thiết bị và định vị chính xác

Hệ thống thị giác, cảm biến, cơ cấu gắp và đặt hoặc cơ cấu tháp pháo xác nhận hướng và chuyển từng thiết bị một cách chính xác đến trạm kiểm tra.

Bước 3: Điều hòa nhiệt độ

Khi cần thiết, người vận hành sẽ làm nóng hoặc làm nguội thiết bị đến nhiệt độ thử nghiệm quy định và ổn định nhiệt độ trước khi tiếp xúc điện. Các hệ thống chỉ hoạt động ở nhiệt độ phòng có thể bỏ qua bước này.

Bước 4: Giao diện ổ cắm hoặc công tắc tơ

Thiết bị được đặt vào ổ cắm thử nghiệm hoặc công tắc tơ với lực và sự căn chỉnh được kiểm soát để đảm bảo tiếp xúc điện ổn định và có thể lặp lại.

Bước 5: Kiểm tra điện và thu thập dữ liệu

Hệ thống ATE tạo ra kích thích điện, đo phản hồi của thiết bị, thực thi chương trình kiểm tra và trả về kết quả cho bộ điều khiển hoặc bộ xử lý trung tâm.

Bước 6: Phân loại và đóng gói tự động

Dựa trên chương trình kiểm tra, các thiết bị được phân loại vào các nhóm đạt/không đạt, cấp độ hiệu suất, nhóm tham số hoặc các danh mục do khách hàng định nghĩa.

Bước 7: Dỡ hàng và đóng gói sản phẩm đầu ra

Các thiết bị đã được phân loại sẽ được dỡ vào khay, ống, cuộn băng hoặc các thùng chứa hàng loại bỏ được chỉ định. Dữ liệu thử nghiệm và hồ sơ sản xuất có thể được tải lên hệ thống thông tin nhà máy hoặc hệ thống MES.

Các hạng mục kiểm tra sản xuất thông thường

Kiểm tra hở mạch và ngắn mạch
Kiểm tra dòng rò
Đo điện áp và dòng điện hoạt động
Kiểm tra thông số tĩnh, chẳng hạn như điện áp ngưỡng hoặc điện trở bật.
Kiểm tra thông số động, chẳng hạn như tốc độ chuyển mạch, thời gian và đáp ứng tần số.
Kiểm tra chức năng bằng cách sử dụng các mẫu kiểm tra dành riêng cho thiết bị.
Kiểm tra ở nhiệt độ phòng, nhiệt độ cao hoặc nhiệt độ thấp khi cần thiết.

Các loại thiết bị xử lý thử nghiệm IC thông dụng

Loại thiết bị	Ứng dụng điển hình
Bộ xử lý thử nghiệm kiểu gắp và đặt	Các IC dạng khay, thiết bị ô tô, thiết bị nguồn và các loại bao bì hỗn hợp yêu cầu khả năng xử lý linh hoạt.
Bộ xử lý thử nghiệm tháp pháo	Kiểm tra và phân loại tốc độ cao các IC nhỏ và các gói bán dẫn rời rạc.
Bộ xử lý thử nghiệm cấp liệu trọng lực	Các thiết bị được cấp liệu bằng ống với cấu trúc bao bì phù hợp cho vận chuyển bằng trọng lực.
Máy xử lý que thử	Các thiết bị được kiểm tra ở dạng dải trước khi tách riêng.
Bộ xử lý kiểm tra trên băng	Tích hợp kiểm tra điện, phân loại và xuất băng từ.
Máy kiểm tra wafer / Hệ thống phân loại wafer	Kiểm tra điện trở của các chip ở cấp độ wafer trước khi đóng gói.
Bộ xử lý chip trần hoặc khung phim	Các chip riêng lẻ, thiết bị WLCSP và các sản phẩm khác chưa được đóng gói hoặc gắn trên khung.

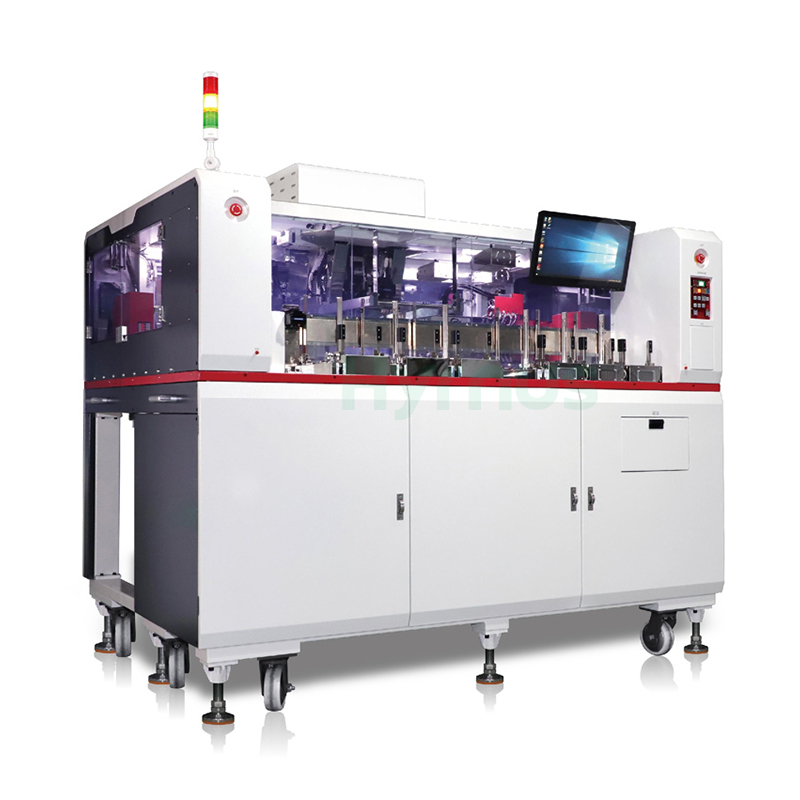

Tay cầm thử nghiệm gắp và đặt
Tay cầm thử nghiệm gắp và đặt HY-PS308 thích hợp để kiểm tra và phân loại các sản phẩm như MSOP, QFN, DFN, LQFP, LGA, BGA và CSP.
Tay cầm thử nghiệm tháp pháo

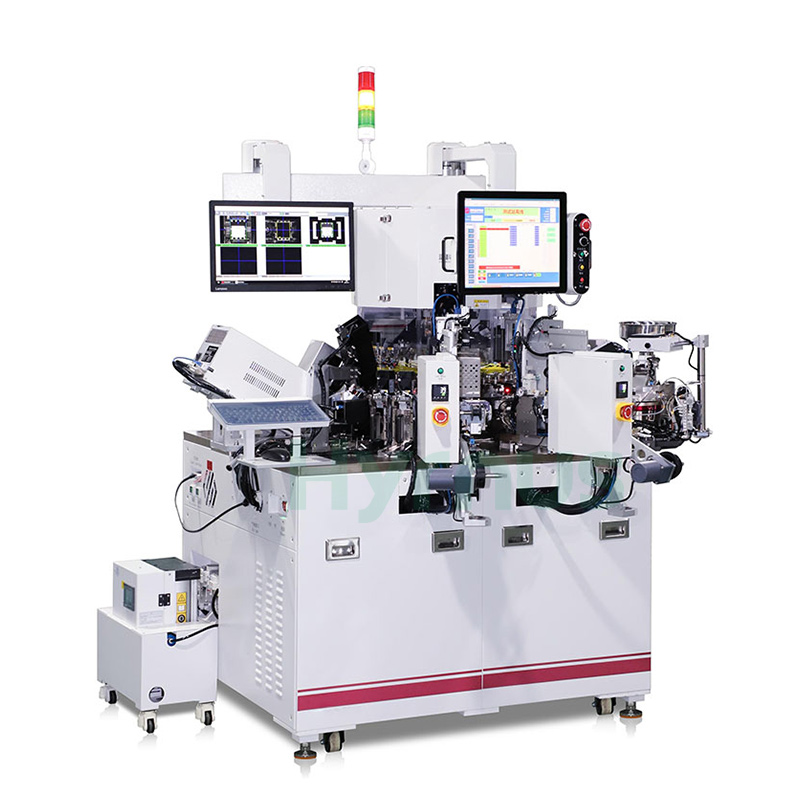

Tay cầm thử nghiệm dạng tháp HY-TS936H được thiết kế cho các linh kiện rời rạc và mạch tích hợp yêu cầu thử nghiệm ở nhiệt độ cao. Nó phù hợp với các loại bao bì như PDFN, DFN, MSOP, SOT, SOP, SOD, TO, SMA, Doanh nghiệp vừa và nhỏ (SMB), doanh nghiệp vừa và nhỏ (SMC), v.v.
Hệ thống phân loại wafer

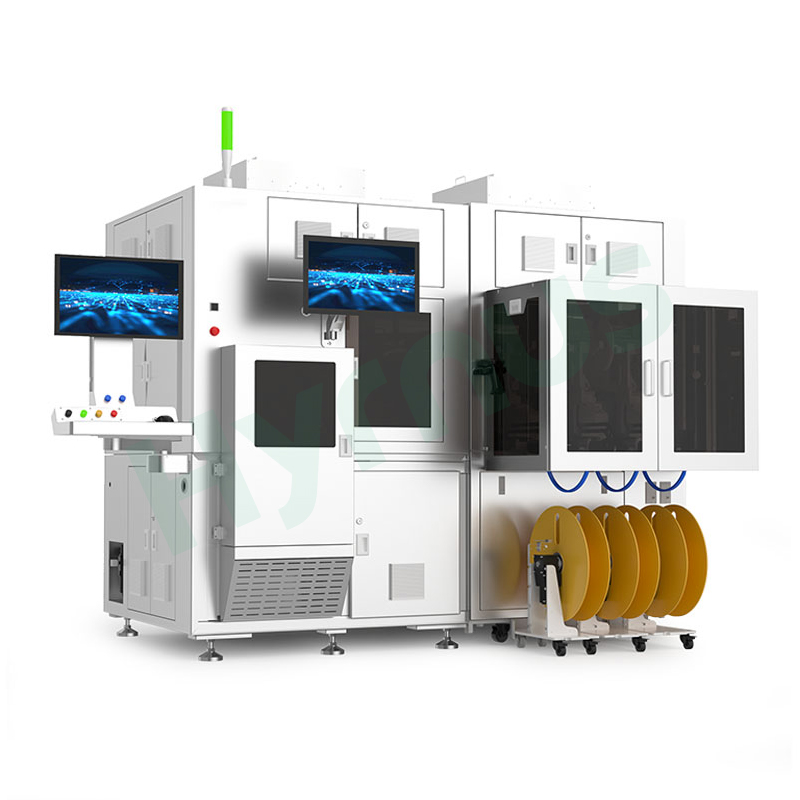

Được thiết kế đặc biệt cho chip cấp độ wafer, dòng HY-WS600 tích hợp kiểm tra cấp độ wafer, phân loại độ chính xác cao, tải/dỡ tự động và khả năng truy xuất nguồn gốc dữ liệu trong một hệ thống duy nhất.

Cách chọn thiết bị xử lý kiểm thử IC

Bộ xử lý phù hợp phụ thuộc vào loại thiết bị, định dạng đầu vào và đầu ra, mục tiêu thông lượng, phạm vi nhiệt độ yêu cầu, thời gian kiểm tra, số lượng điểm kiểm tra, phương pháp tiếp xúc, số lượng thùng chứa, yêu cầu chuyển đổi và giao diện tự động hóa nhà máy. Bộ xử lý cũng cần phải phù hợp với hệ thống ATE, bảng tải, ổ cắm hoặc công tắc tơ và kiến trúc dữ liệu sản xuất đã chọn.

Nếu bạn có yêu cầu cụ thể về khả năng tương thích bao bì, nhiệt độ thử nghiệm, thông lượng, thử nghiệm song song hoặc tích hợp tự động hóa nhà máy, vui lòng liên hệ với chúng tôi. Liên hệ HYRNUSCác kỹ sư giàu kinh nghiệm của chúng tôi sẽ đánh giá quy trình thử nghiệm và nhu cầu sản xuất của bạn, đồng thời đề xuất giải pháp thiết bị xử lý thử nghiệm phù hợp.

Phần kết luận

Việc kiểm tra, xử lý và phân loại IC phối hợp với nhau để đảm bảo các thiết bị bán dẫn đáp ứng các tiêu chuẩn về điện, chức năng và độ tin cậy cần thiết. Hệ thống ATE thực hiện các phép đo điện, trong khi bộ điều khiển kiểm tra IC kiểm soát chuyển động, định vị, điều chỉnh nhiệt độ và phân loại dựa trên kết quả. Bằng cách kết hợp tiếp xúc ổn định, xử lý chính xác, kiểm tra tốc độ cao và phân loại có thể truy vết, một buồng kiểm tra được thiết kế tốt giúp các nhà sản xuất cải thiện chất lượng sản phẩm, hiệu quả sản xuất và kiểm soát quy trình.
