HY-PS308 Tay cầm thử nghiệm gắp và đặtr được thiết kế để kiểm tra và phân loại tự động các loại bao bì bán dẫn MSOP, QFN, DFN, LQFP, LGA, BGA, CSP và các loại khác có kích thước từ 2 × 2 đến 110 × 110 mm.
Thương hiệu :
HYRNUSMã số sản phẩm :
HY-PS308Số lượng đặt hàng tối thiểu (MOQ) :
1 SetBảo hành :
One-Year Warranty and Lifetime MaintenanceSự chi trả :
T/TThời gian giao hàng :
7-35 DaysNguồn gốc sản phẩm :
ChinaBộ xử lý kiểm tra gắp và đặt bán dẫn
Tổng quan sản phẩm

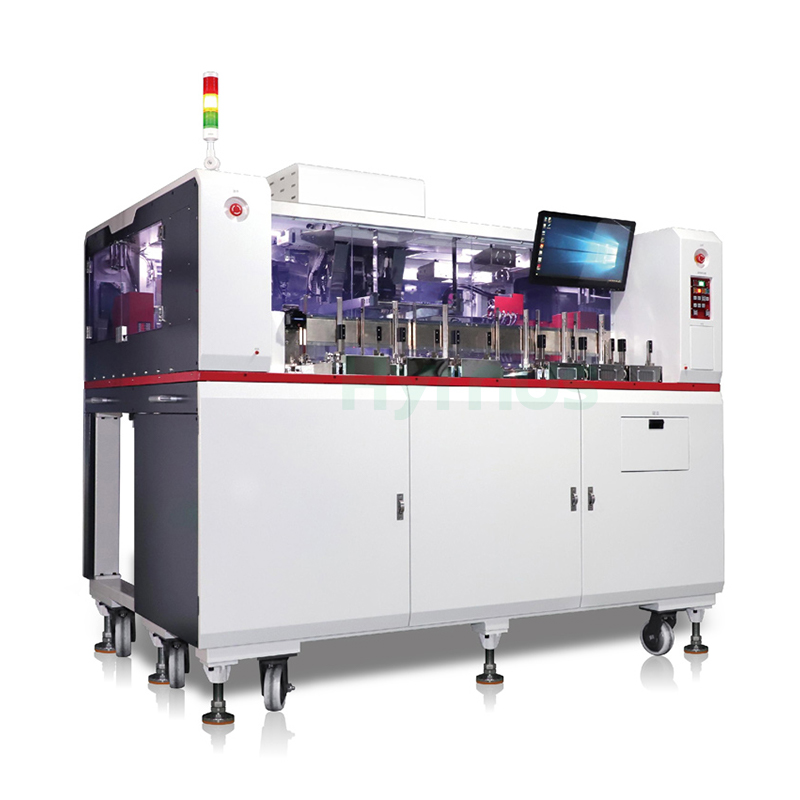

HY-PS308 Bộ xử lý thử nghiệm Pick&Place Thiết bị này phù hợp để kiểm tra và phân loại các sản phẩm MSOP, QFN, DFN, LQFP, LGA, BGA, CSP và các sản phẩm khác với thông số kỹ thuật từ 2x2 đến 110x110, đáp ứng yêu cầu kiểm tra và phân loại ở cả nhiệt độ phòng và nhiệt độ cao, đồng thời mang lại sản phẩm chất lượng cao cho khách hàng.
Sản phẩm Lợi thế
| KHÔNG. | Lợi thế Sự miêu tả |

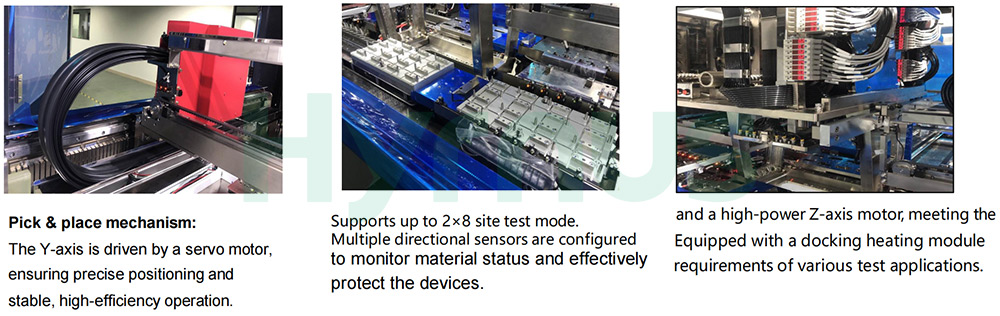

| 1 | Cánh tay robot nâng hạ: Trục Y có chế độ truyền động hai chiều; trục Z điều khiển động cơ độc lập, được trang bị 2×4 vòi phun lấy và xả, góc nghiêng X có thể điều chỉnh. Mô-đun vòi phun sử dụng thiết kế dầm ngang, trọng tâm ổn định, không dễ bị biến dạng. |
| 2 | Mô-đun đo áp suất: được trang bị đầu nổi chính xác và cảm biến dạng ổ cắm, tự động tính toán phép đo áp suất, hỗ trợ áp suất lên đến 240 kgf. |
| 3 | Mô-đun vận chuyển: Hai hướng XY được trang bị cảm biến, phát hiện chính xác xem xe vận chuyển có xếp chồng phẳng hay không, bảo vệ vật liệu; Xe vận chuyển dỡ hàng có chức năng sưởi ấm khi hồi lưu. |
| 4 | Hệ thống điều khiển nhiệt độ: Thử nghiệm TJ: ±2℃; Khay/Giá đỡ làm nóng trước: ±3℃; TC: ±1℃; 200W@ -55℃/300W@ -40℃/850W @ 25℃/1150W@ 85~150℃ / 200℃(Không bắt buộc). |
| 5 | Mô-đun cấp phôi: tấm cấp phôi được trang bị vít me mô-tơ, giúp điều chỉnh thuận tiện hơn khi sử dụng các tấm có độ dày khác nhau. |
| 6 | Màn hình cảm ứng và bảng điều khiển phía trước và phía sau, hỗ trợ kết nối với nhiều loại máy thử nghiệm của các thương hiệu khác nhau. |
Thông số kỹ thuật
| Mục | Thông số kỹ thuật |
| Các thành phần phù hợp | MSOP、QFN、DFN、LQFP、LGA、BGA、CSPDimensions: 2×2-110×110mm |
| UPH | Tối đa 13.5K (8 vị trí, QFN4)×4) |
| Trạm thử nghiệm | 16/12/8/4/2/một địa điểm duy nhất |
| Kiểm tra nén | Tối đa 240kgf |
| Chế độ lái | Động cơ tuyến tính |
| Thời gian lập chỉ mục | 0,42 giây |
| Bốc dỡ hàng | Khay vào + Khay ra |
| Khay | 300mm×146mm |
| Sự ổn định | TỐC ĐỘ KẸT＜1/10000, MTBA>60 phút, MTTA<3 phút, MTBF > 168 giờ |
| Phạm vi nhiệt độ | 50℃ – 90℃ ±2℃ ; 90℃ – 150℃ ±3℃ ; Tùy chọn: tối đa 200℃ |
| Giao tiếp I/O | TTL / GPIB / RS232 / Ethernet |
| Kích thước | 213515452000(mm) |
| Nguồn điện | Nhiệt độ phòng: Một pha 220V 50/60Hz 32A, công suất 7KW; Nhiệt độ cao: Một pha 220V 50/60Hz 32A*2, công suất 11.5KW |
| Áp lực | ≥0.5Mpa, 550L/phút, đầu nối nhanh 12 chân |
| Cân nặng | 1560KG |
Chi tiết sản phẩm
HY-BT12 Máy dán băng keo màu xanh dươngĐây là một máy dán băng keo xanh tốc độ cao được thiết kế để chọn chính xác các chip từ tấm wafer băng keo xanh và nạp chúng vào băng tải để sử dụng cho các thiết bị IC và LED.

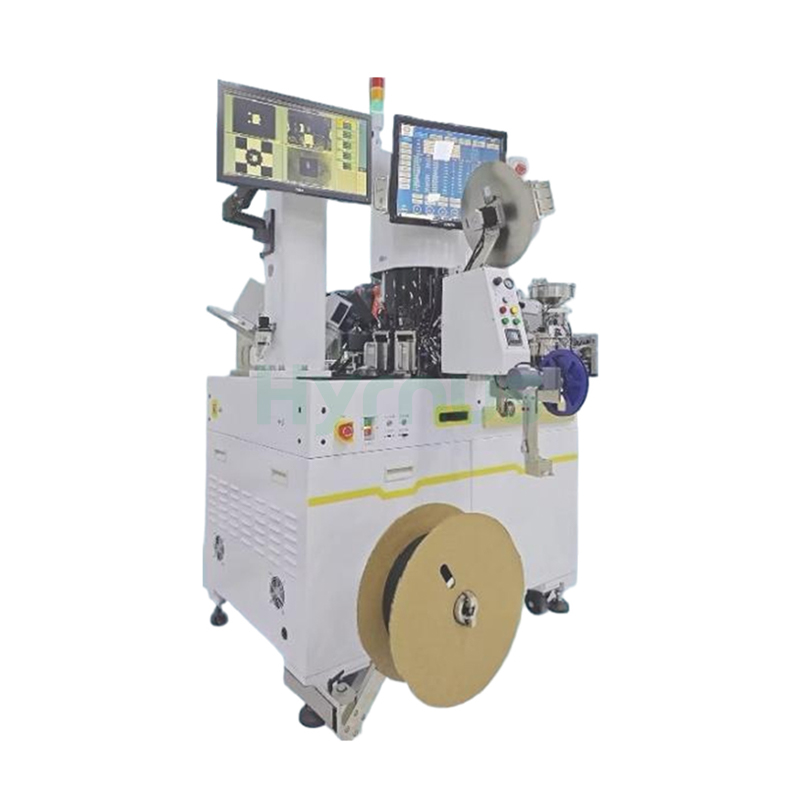

HY-TT2401 HAndlerĐây là một thiết bị xử lý tích hợp hiệu suất cao, kết hợp kiểm tra điện, kiểm tra quang học và đóng gói băng keo vào một hệ thống tự động duy nhất, được thiết kế cho các ứng dụng đóng gói và kiểm tra chất bán dẫn.

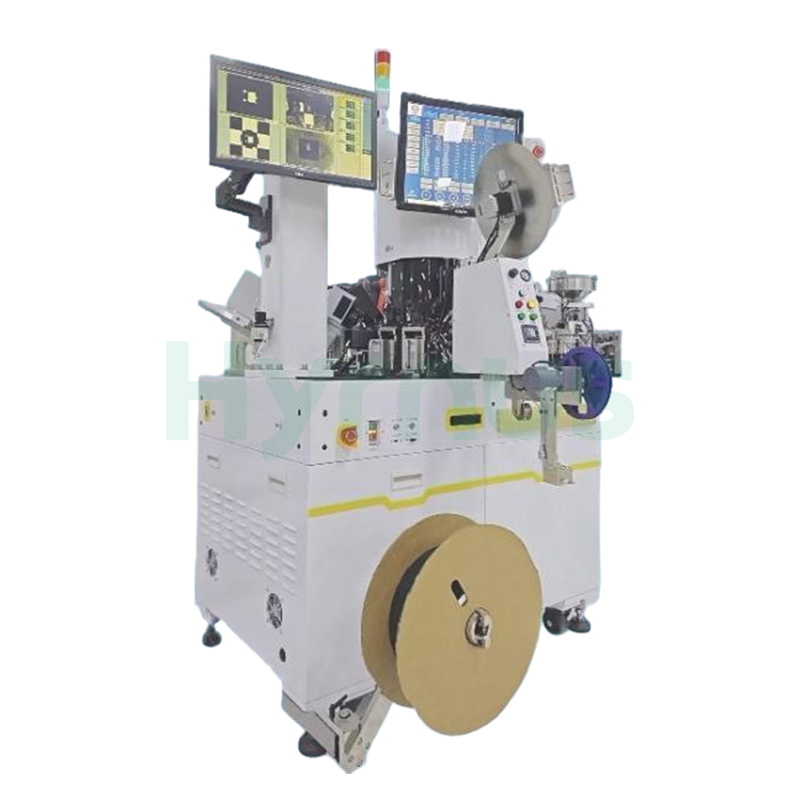

Máy phân loại thử nghiệm HY-TT1801 được ứng dụng để dán băng keo cho các linh kiện rời rạc, IC, linh kiện DFN và cầu chỉnh lưu.
Máy xử lý bán dẫn HY-CS3025 được chuyên dụng để kiểm tra khuyết tật trực quan, kiểm tra hiệu năng điện và đóng gói sản phẩm hoàn thiện cho tụ điện tantalum dạng chip và tụ điện nhôm nhiều lớp.
Máy phân loại chip HY-CS3021 là desiĐược thiết kế để kiểm tra khuyết tật trực quan, thử nghiệm hiệu năng điện và đóng gói sản phẩm hoàn chỉnh cho các linh kiện chủ động và thụ động thu nhỏ.
Máy xử lý bán dẫn HY-CS900 Thiết bị kiểm tra và phân loại tự động cho tự động hóa quy trình.

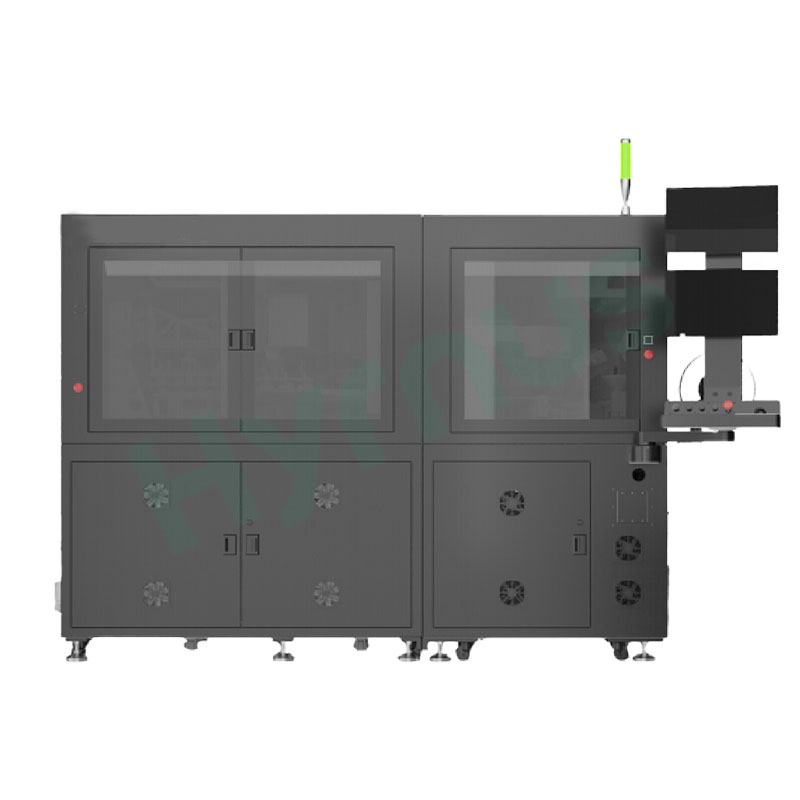

HY-CS800Máy phân loạilà Thiết bị phân loại tự động hoàn toàn với độ chính xác cao dành cho giai đoạn kiểm tra cuối cùng (FT).

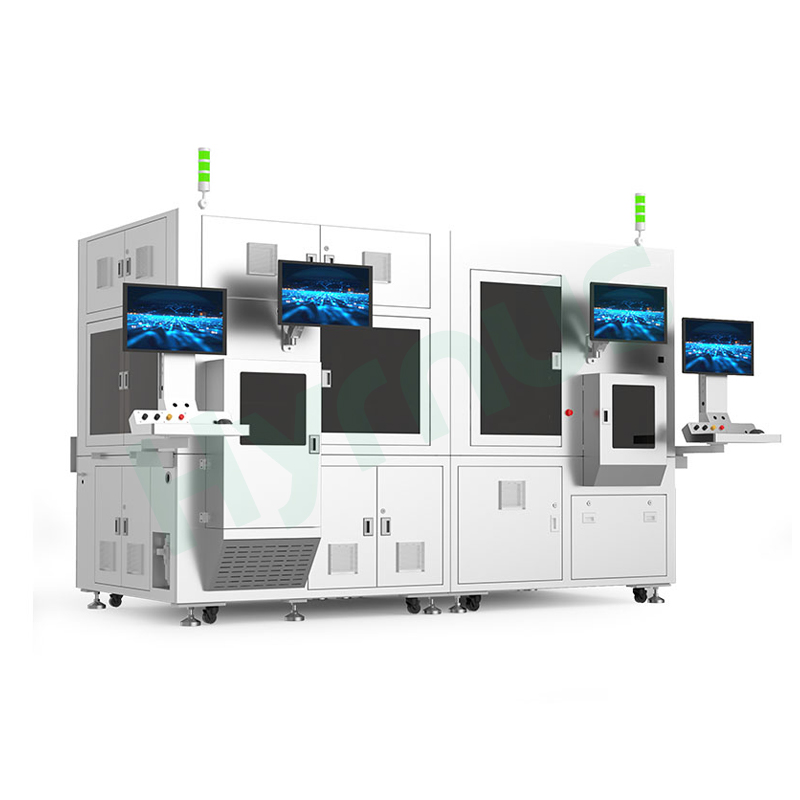

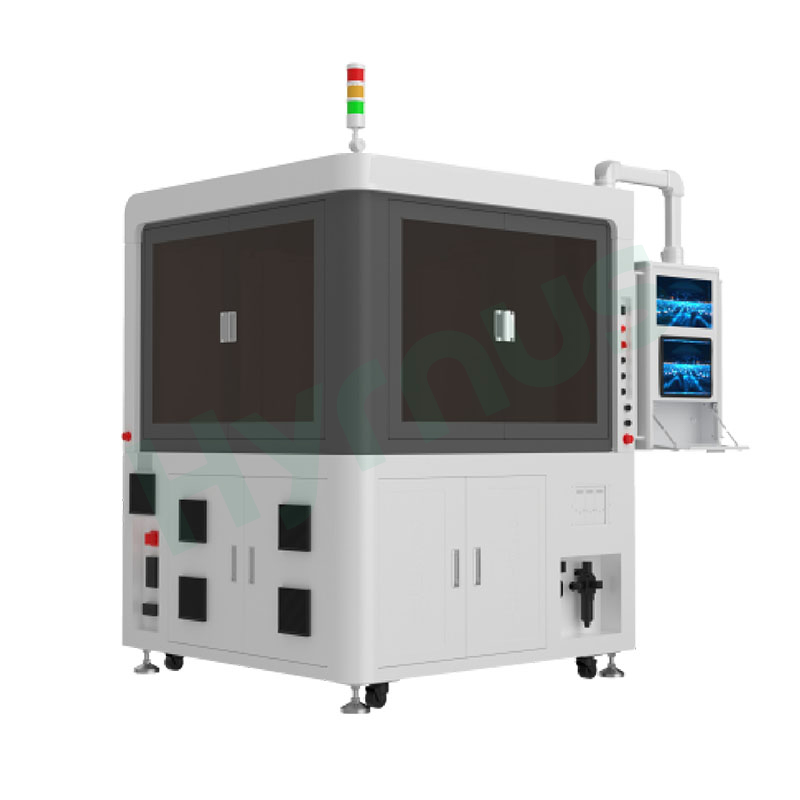

Máy phân loại chip HY-WS600 tích hợp kiểm tra ở cấp độ wafer, phân loại độ chính xác cao, nạp/dỡ tự động và truy xuất dữ liệu trong một hệ thống duy nhất.
