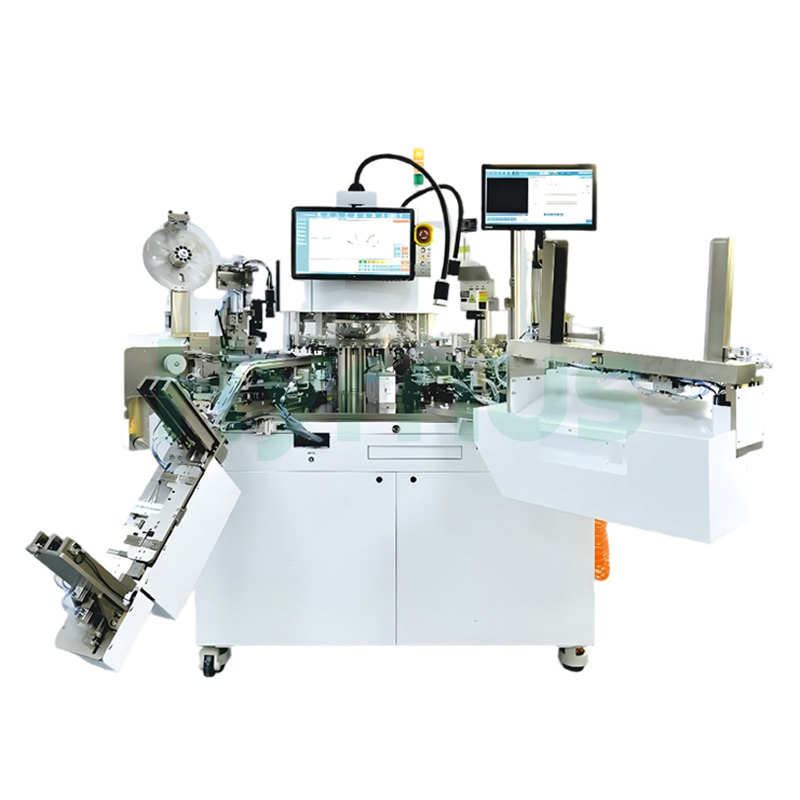

Máy phân loại chip với hệ thống kiểm tra tích hợp kiểu tháp pháo dành cho bao bì TO

HY-TH860Turret Sorter Hệ thống này cung cấp thông lượng từ 12.000 đến 25.000 ống/giờ với độ chính xác cao, hiệu quả cao và độ ổn định cao, giúp tăng đáng kể năng lực sản xuất đồng thời cho phép kiểm soát chất lượng chính xác. Hệ thống có phương pháp cấp ống tự động, 4 trạm kiểm tra với giao diện TTL và hỗ trợ 24 hoặc 36 vòi phun với tháp chính được điều khiển bởi động cơ tuyến tính tốc độ cao. Hệ thống đạt MTBA ≥60 phút và MTBF ≥168 giờ, đảm bảo hoạt động lâu dài đáng tin cậy. Hệ thống tích hợp nhiều mô-đun bao gồm nạp ống, kiểm tra (4-8 trạm với phương pháp tiếp xúc Kelvin), khắc laser sợi quang 20W với kiểm tra dấu 2D, kiểm tra 3D năm mặt (3D5S) cho các khuyết tật chân/chân và lỗi bề mặt, 10 ống phân loại loại bỏ và 1-4 làn xuất ống tự động với sức chứa lên đến 25 ống rỗng. Máy HY-TH860 có kích thước 1000 × 1100 × 1600 mm và nặng 900 kg, hoạt động với nguồn điện 3 pha 380V hoặc 1 pha 220V, công suất tiêu thụ 3000 W và yêu cầu khí nén 5 kgf/cm². Nó được ứng dụng rộng rãi trong đóng gói và kiểm tra IC, sản xuất linh kiện rời rạc và các lĩnh vực liên quan.

Tính năng

Độ ổn định cao

Độ chính xác cao

Hiệu quả cao

Giúp tăng đáng kể năng lực sản xuất và cho phép kiểm soát chất lượng chính xác.

Thông số kỹ thuật

Tham số	Thông số kỹ thuật
UPH	12000-25000 CÁI
Phương pháp cho ăn	Bộ cấp liệu dạng ống
Trạm kiểm tra & Giao diện	4 trạm kiểm tra, giao diện TTL
Số lượng vòi phun	24 / 36 CÁI
MTBA	≥ 60 phút
MTBF	≥ 168 giờ
Kích thước (Dài × Rộng × Cao)	1000 × 1100 × 1600 mm
Cân nặng	900 kg
Khí nén	5 kgf/cm²
Nguồn điện	Điện áp 3 pha 380V hoặc điện áp 1 pha 220V
Quyền lực	3000 W

Quá trình

Mô-đun

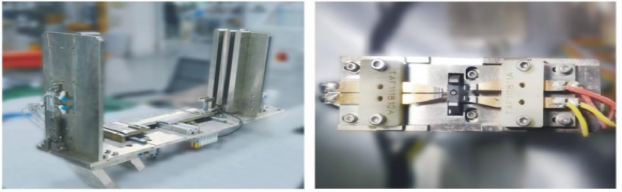

Mô-đun đầu ra ống

Mô-đun thử nghiệm TO-252

Chi tiết sản phẩm
