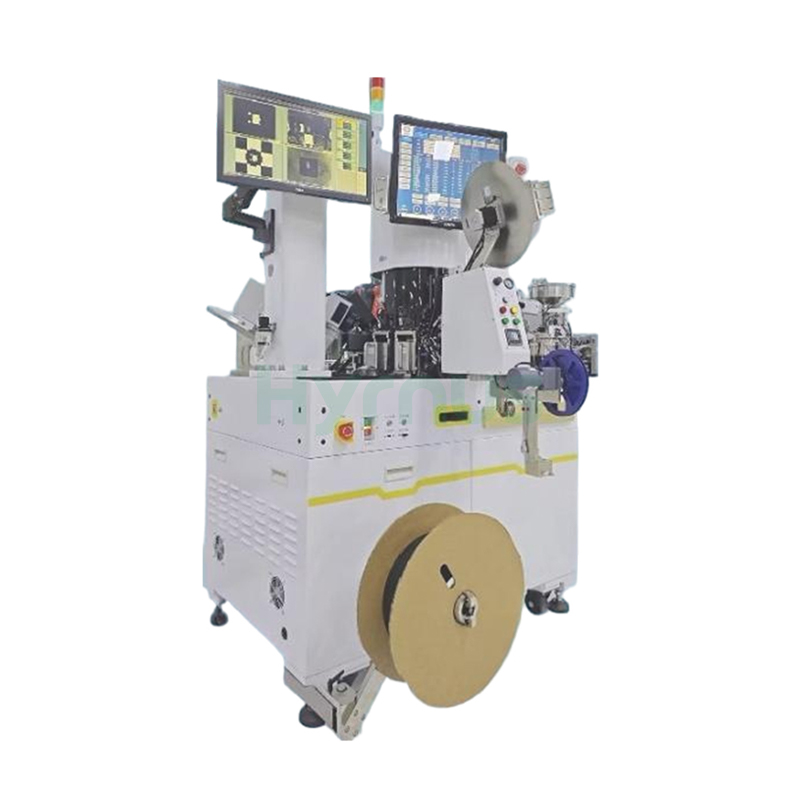

Bộ xử lý tích hợp kiểm tra và ghi băng dòng hiệu suất cao

HY-TT2401 CMáy phân loại hông Hệ thống này cung cấp thông lượng tối đa 45.000 UPH với độ chính xác định vị ±5 µm và độ chính xác hướng ±0,1°, đảm bảo độ chính xác và hiệu quả trên nhiều loại bao bì khác nhau bao gồm SOT, SOD, SC, SON, SOP, BGA, QFN, DFN, TSSOP, MSOP, WLCSP, cũng như các cảm biến từ tính, quang học và tiệm cận. Hệ thống có hệ thống nhận dạng hình ảnh 480×640 pixel với thang độ xám 256 cấp và độ chính xác nhận dạng RA 0,02–0,03, hỗ trợ từ 2 đến 8 trạm kiểm tra và bao gồm các chức năng kiểm tra quang học và khắc laser tích hợp. Hoạt động trên nguồn điện 220V AC ±5% / 50 Hz với công suất từ ​​800–1500 W, hệ thống yêu cầu nguồn khí nén tối thiểu 0,5 MPa và tiêu thụ 50 L/phút. Với kích thước nhỏ gọn 1470 mm × 1340 mm × 1900 mm và trọng lượng 800 kg, HY-TT2401 cung cấp giải pháp đáng tin cậy, tiết kiệm không gian cho việc kiểm tra và đóng gói thiết bị với số lượng lớn và độ chính xác cao.

Thông số kỹ thuật chính

Thông số kỹ thuật dòng HY-TT2401
Chức năng hệ thống
Thông lượng (UPH)	Tốc độ tối đa: 45.000 UPH (có thể thay đổi tùy thuộc vào kích thước sản phẩm và thời gian thử nghiệm)
Độ chính xác định vị	±5 µm
Độ chính xác theo hướng	±0,1°
Các loại bao bì áp dụng	SOT, SOD, SC, SON, SOP, BGA, OIC, TSSOP, MSOP, QFN, DFN, WLCSP, Cảm biến từ, Cảm biến quang, Cảm biến tiệm cận, v.v.
Cấu hình thiết bị
Phương pháp cho ăn	Đĩa rung
Phương pháp xả	Ghi hình
Kiểm tra quang học	Đúng
Khắc laser	Đúng
Trạm thử nghiệm	2~8 trạm
Hệ thống nhận dạng hình ảnh
Mức độ xám	Thang độ xám 256 cấp độ
Nghị quyết	480 × 640 pixel
Độ chính xác nhận dạng	Độ chính xác pixel: PA 0,01; Độ chính xác nhận dạng: RA 0,02-0,03
Thông số điện
Điện áp / Tần số	Điện áp xoay chiều 220V ±5% / 50 Hz
Công suất định mức	800~1500 W
Yêu cầu về khí nén	0,5 MPa (tối thiểu)
Tiêu thụ không khí	50 L/phút
Kích thước cơ khí
Kích thước (L) × W × H)	L 1470 × Tây 1340 × Cao 1900 mm
Cân nặng	800 kg
