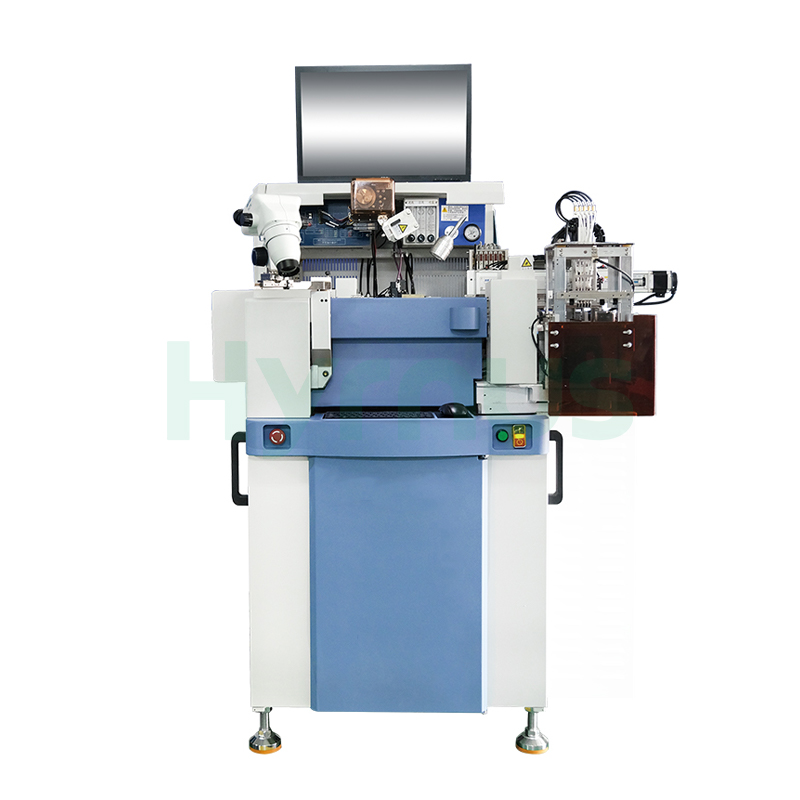

HY-WB400/HY-WB400P Máy hàn dây Đây là hệ thống hàn dây với giá đỡ phôi có thể nghiêng và xoay, được thiết kế cho kết nối đa mặt phẳng trong bao bì thiết bị truyền thông quang học. Hệ thống này có tính năng xử lý vật liệu tự động, đồ gá tùy chỉnh, đường dẫn quang học có thể lập trình và hệ thống truyền động trực tiếp XYZR độ chính xác cao. Với khả năng thay đổi nhanh và chức năng PR Look Ahead, hệ thống mang lại hiệu suất sản xuất cao và năng suất vượt trội.
Thương hiệu :
HYRNUSMã số sản phẩm :
HY-WB400 / HY-WB400PSố lượng đặt hàng tối thiểu (MOQ) :
1 SetBảo hành :
One-Year Warranty and Lifetime MaintenanceSự chi trả :
T/TThời gian giao hàng :
7-35 DaysNguồn gốc sản phẩm :
ChinaMáy hàn bi bán dẫn, linh kiện truyền thông quang học, máy hàn dây dẫn.
Giới thiệu sản phẩm
HY-WB400/HY-WB400PMáy hàn dây Đây là sản phẩm có giá đỡ phôi có thể nghiêng/xoay, được thiết kế đặc biệt để phù hợp hơn với quy trình kết nối đa mặt phẳng giữa các chip và chân trong sản xuất các linh kiện truyền thông quang học. Nó được công nhận là một trong những thiết bị quan trọng trong việc đóng gói và sản xuất các linh kiện truyền thông quang học.
Đặc trưng
| KHÔNG. | Tính năng |
| 1 | Hệ thống xử lý và kẹp vật liệu hiệu quả, tự động nạp và dỡ hàng, kho chứa và đồ gá có thể tùy chỉnh theo sản phẩm của khách hàng. |
| 2 | Hệ thống đường dẫn quang có thể lập trình |
| 3 | Hệ thống truyền động trực tiếp XYZR hiệu quả và độ chính xác cao |
| 4 | Thời gian chuyển đổi sản phẩm nhanh chóng, chưa đến 30 phút. |
| 5 | Chức năng PR Look Ahead, hiệu suất sản xuất cao nhất (UPH) trên thị trường >1K @ 4 dây TO56 |
Thông số kỹ thuật
| KHÔNG. | Tham số | Thông số kỹ thuật |
| 1. | Người giữ hợp đồng (Có thể tùy chỉnh) | |
| 2. | Người lao động Z Travel | 17 mm |
| 3. | Nhiệt độ máy sưởi | Nhiệt độ phòng ~ 300°C |
| 4. | Phạm vi XY của giá đỡ máy | 72 mm × 46 mm |
| 5. | Hệ điều hành | Windows |
| 6. | Chuyến du lịch gắn kết | 60 mm × 45 mm |
| 7. | Khoảng cách giữa các miếng đệm liên kết tối thiểu | 45 μm |
| 8. | Độ chính xác của liên kết | ±3 μm @ 3σ |
| 9. | Đường kính dây | 18 μm ~ 50 μm |
| 10. | Chiều dài dây tối đa | 7 mm |
| 11. | Chiều cao vòng lặp tối thiểu | 60 μm |
| 12. | Độ chính xác chiều cao vòng lặp | ±25,4 μm |
| 13. | Xích đu dây | ±25 μm |
| 14. | Điều khiển vòng lặp | Có thể lập trình hoàn toàn |
| 15. | Đường dẫn quang học | Thu phóng liên tục 2~4x / 1.6~3.6x, lấy nét tự động có thể lập trình |
| 16. | Tốc độ liên kết tiêu chuẩn | TO56 UPH >1K @ 4 dây (3 vòng quay) |
| 17. | Dung sai vị trí chip | X: ±190 μm, Y: ±140 μm |
| 18. | Dung sai góc chip | Xoay ±45° |
| 19. | Công suất siêu âm | 0~2 W |
| 20. | Lực liên kết | 0~360 g |
| 21. | Điện áp đầu vào | Điện áp xoay chiều 220V ± 10% (50 Hz) |
| 22. | Yêu cầu về khí nén | 0,35~1 MPa, khớp nối khí Φ10 |
| 23. | Cân nặng | Khối lượng tịnh: 700 kg |
| 24. | Mức tiêu thụ không khí định mức | 150 L/phút @ 0,5 MPa |
| 25. | Kích thước (Rộng × Sâu × Cao) | 1250 × 950 × 2100 mm |
| 26. | Chế độ lặp | Vòng lặp Q / Vòng lặp S / Xoắn BGA |
| 27. | Chiều cao tấm kẹp | 5,2 mm |
| 28. | Góc phẳng có thể hàn | 0° / 12° / 90° / 270° |
Điều khoản sử dụng
| No | Mục | Yêu cầu |
| 1. | Nhiệt độ môi trường xung quanh (Nhiệt độ phòng) | 15°C ~ 30°C |
| 2. | Độ ẩm tương đối môi trường xung quanh | 30% ~ 60% (không ngưng tụ) |
| 3. | Rung động | Rung động có thể ảnh hưởng đến độ chính xác của thiết bị; hãy tránh xa các nguồn gây rung động. |
| 4. | Yêu cầu về nguồn điện | 1. 220V AC ± 10% |
| 2. Công suất ≥ 2000W | ||
| 3. Tần số: 50Hz ± 1Hz | ||
| 5. | Tiếp đất | Phải được nối đất đúng cách. Tuân thủ các quy định địa phương về thông số kỹ thuật nối đất. |
| 6. | Người khác | - Đảm bảo nguồn điện được đặt gần máy. |
| - Sau khi lắp đặt tại công trường, cần phải tiến hành san lấp mặt bằng chính xác bằng dụng cụ đo độ cao. | ||
| - Không sử dụng máy ở những khu vực có tiếng ồn lớn, rung động mạnh, nhiệt độ cao hoặc bị nhiễm dầu. | ||
| - Tránh lắp đặt máy gần quạt làm mát, lỗ thông gió hoặc các nguồn gây ô nhiễm dầu. | ||
| 7. | Điện áp | 220V ± 10% |
| 8. | Tính thường xuyên | 50/60Hz |
| 9. | Tiếp đất | Phải được nối đất |
| 10. | Quyền lực | ≥2000W |
| 11. | Thông số kỹ thuật giao diện | 10A, Một pha, 3 dây |
