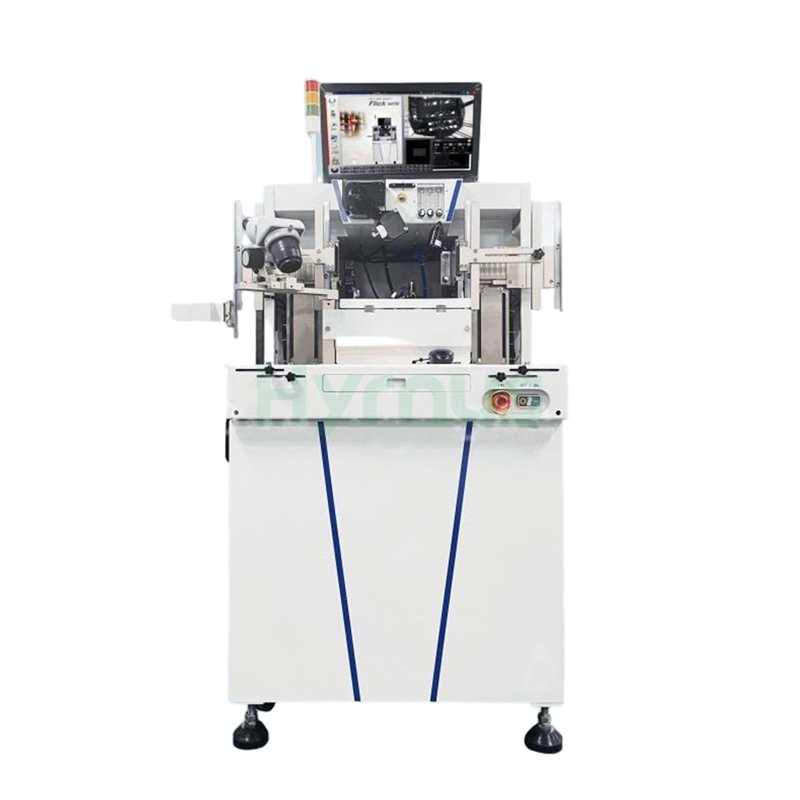

Máy hàn dây HY-WB200 là hệ thống hàn dây tự động độ chính xác cao, hỗ trợ các loại bao bì SOT, SOP, MEMS, DFN, QFN, SiP và nhiều dạng bao bì khác nhau, tương thích với dây vàng, đồng, bạc và hợp kim.
Thương hiệu :
HYRNUSMã số sản phẩm :
HY-WB200Số lượng đặt hàng tối thiểu (MOQ) :
1 SetBảo hành :
One-Year Warranty and Lifetime MaintenanceSự chi trả :
T/TThời gian giao hàng :
7-35 DaysNguồn gốc sản phẩm :
ChinaMáy hàn dây tự động độ chính xác cao cho khoai tây chiên
Giới thiệu sản phẩm
HY-WMáy hàn dây B200Hỗ trợ nhiều loại vật liệu dây dẫn bao gồm vàng, đồng, bạc, đồng mạ palladium, đồng mạ vàng-palađi và dây hợp kim, với đường kính dây từ 0,7 đến 2,0 mil. Các cấu hình vòng dây có thể lập trình—bao gồm vòng siêu mỏng, cung đa giác không gian, vòng hình bướm và vòng chữ M—đáp ứng các yêu cầu ứng dụng đa dạng từ màn hình LED RGB đến bao bì IC phức tạp với tối đa 82 dây. Thuật toán vòng hình bướm độc quyền nâng cao độ tin cậy của sản phẩm, đạt hơn 2000 chu kỳ sốc nhiệt cho sản phẩm hai dây 2835, trong khi thuật toán vòng chữ M nâng cấp khả năng chống sốc nhiệt từ 500 lên 1500 chu kỳ cho các ứng dụng liên kết từ thấp đến cao. Thời gian chuyển đổi dưới 5 phút đối với khung dẫn cùng loại và dưới 20 phút đối với các loại khác nhau giúp giảm thiểu gián đoạn sản xuất.
Đặc điểm thiết bị
Được trang bị thiết bị nhận dạng tốc độ cao mới.
Đầu hàn tốc độ cao đạt được quán tính thấp
Phạm vi rộng lớn các khu vực hàn dây
Nhiều hệ thống nhận dạng hình ảnh
Hỗ trợ các tính năng lập trình hàn dây phức tạp.
Thích hợp cho các dạng đóng gói SOT/SOP/MEMS/DFN/QFN/SIP và nhiều dạng khác.
Thích hợp cho dây vàng, dây đồng, dây bạc, dây đồng mạ palladium, dây đồng mạ vàng palladium, dây hợp kim, v.v.
Có thể lập trình nhiều loại cung đường thẳng khác nhau: cung đường thẳng siêu thấp, cung đường gấp khúc trong không gian, v.v.Thông số kỹ thuật chính
| Khả năng liên kết | Khu vực liên kết | Trục X: 56mm, Trục Y: 76mm |
| Độ chính xác của liên kết | ±3,0µm @ 3 sigma | |
| Tốc độ liên kết | 22 sợi/giây đối với dây 2mm (tốc độ có thể thay đổi tùy theo sản phẩm và quy trình) | |
| Hệ thống thị giác | 2–Độ phóng đại điều chỉnh liên tục 4x; thấu kính kép cao/thấp (tùy chọn) | |
| Độ chính xác nhận dạng hình ảnh: ±0,5µm | ||
| Độ lệch góc lên đến ±30° dễ nhận biết | ||
| Đèn chiếu sáng đỏ/xanh có thể lập trình | ||
| Khả năng tạo vòng dây (dây 25,4µm) | Chiều dài vòng lặp tối đa | 5,5mm |
| Chiều cao vòng lặp tối thiểu | 70µm | |
| Độ chính xác vị trí vòng lặp | ±25µm @ 3 sigma (đối với chiều dài liên kết) < 2,54mm) | |
| ±1% chiều dài liên kết @ 3 sigma (đối với chiều dài liên kết > 2,54mm) | ||
| Đường kính dây áp dụng | 0,7–2,0 triệu | |
| Thời gian chuyển đổi sản phẩm | Khung chì cùng loại | <5 phút (bao gồm lắp khối gia nhiệt, thay kẹp và tải chương trình) |
| Khung chì loại khác nhau | <20 phút (bao gồm thay đổi chiều rộng/chiều dài khung chì, thay đổi kích thước hộp chứa chì, thay đổi khối gia nhiệt/kẹp và tải chương trình) | |
| Khả năng xử lý vật liệu | Kích thước gói/khung dẫn | Độ dài: 100–280mm |
| Chiều rộng: 28–83mm | ||
| Độ dày: 0,1–0,8mm | ||
| Kích thước tạp chí | Chiều dài | 100–285mm |
| Chiều rộng | 35–95mm | |
| Chiều cao | 100–Tối đa 180mm. | |
| Sân bóng đá | 4.5 / 5.0 / 5.2 / 5.5mm (tùy chọn) | |
| Giao diện người-máy | Trưng bày | Màn hình LCD màu 19 inch |
| Bảng điều khiển | Các công tắc vận hành bền bỉ, giao diện thân thiện với người dùng | |
| Giao diện người dùng | Menu thả xuống đơn giản; nhóm liên kết được mã hóa màu; lập trình dễ dàng. | |
| Yêu cầu vận hành | Áp suất không khí tối thiểu | 0,4 MPa (4 kgf/cm²)²) |
| Điện áp đầu vào | Điện xoay chiều một pha 220V ±5%, 50Hz | |
| Mức tiêu thụ điện năng | 1,5 kVA (điển hình), 2,0 kVA (tối đa) | |
| Kích thước thiết bị | L × W × H | 1180 × 910 × 1970 mm |
| Trọng lượng (ước tính) | Trọng lượng tịnh | Khoảng 640kg |
| Tổng trọng lượng | Khoảng 705kg (bao gồm cả bao bì) | |
| Tiêu thụ khí đốt | Dòng khí nitơ | 0,3 lít/phút (có thể điều chỉnh tùy theo chất liệu và loại dây) |
| N₂:H₂ Tỷ lệ | 95% Nitơ : 5% Hydro | |
| Mức tiêu thụ khí nén | 150 lít/phút (không hút chân không) | |
| 180 lít/phút (có hút chân không) |

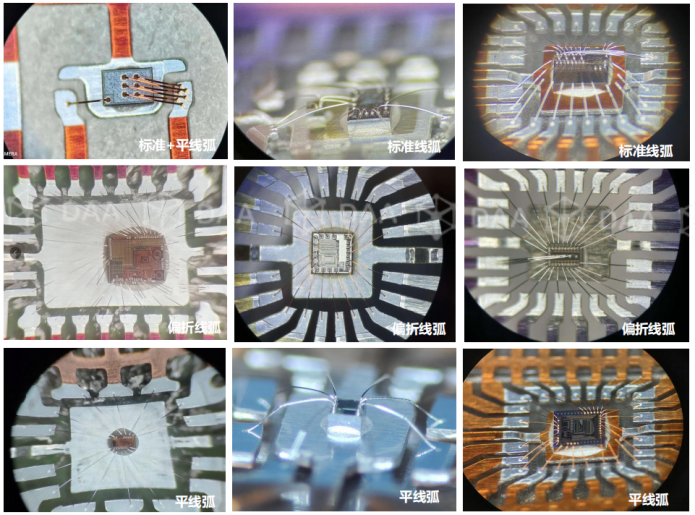

Hỗ trợ vòng dây nhiều lớp
Đường cong tiêu chuẩn lệch +D / Vòng lặp tiêu chuẩn
Vòng lặp phẳng bị lệch / Vòng lặp phẳng
Vòng lặp Z/P không gian
Vòng lặp không gian bị đứt đoạn / Vòng lặp M
Vòng nối đất / Vòng tiêu chuẩn +D
Vòng lặp dấu hỏi / Vòng lặp đứt đoạn cực thấp

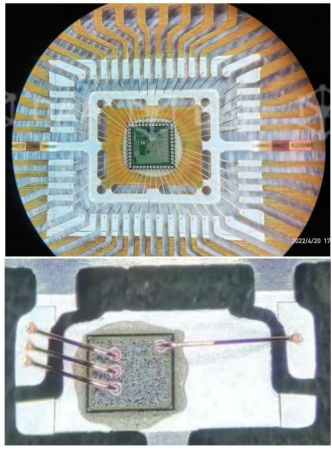

Cung cấp giải pháp cho các vòng dây dẫn quy trình đặc biệt.
Offset Tiêu chuẩn +D / Vòng lặp tiêu chuẩn
Vòng lặp phẳng lệch / Vòng lặp phẳng
Vòng lặp Z/P không gian
Vòng lặp không gian bị đứt đoạn / Vòng lặp M
Vòng nối đất / Vòng tiêu chuẩn +D
Vòng lặp dấu hỏi / Vòng lặp đứt đoạn cực thấp

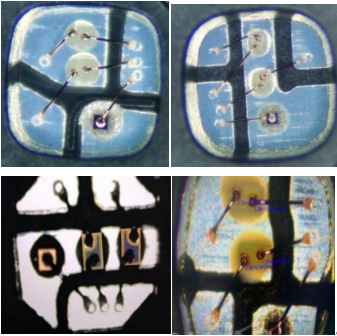

Màn hình LED RGB
Bưu kiện
Hồ quang nhiều đoạn + hồ quang tiêu chuẩn + dây dẹt
Hỗ trợ nhiều vòng dây với khả năng kiểm soát chiều cao vòng dây ổn định.
Chi tiết sản phẩm
Câu hỏi thường gặp
Dòng HY-WB200 mang lại độ chính xác liên kết ±3,0 μm ở mức 3 sigma với tốc độ liên kết đạt 22 dây mỗi giây cho chiều dài dây 2 mm. Sự kết hợp giữa độ chính xác và năng suất này đảm bảo sản xuất hiệu quả cao cho các ứng dụng đóng gói bán dẫn đòi hỏi khắt khe.
Hệ thống này tương thích với nhiều loại vật liệu dây dẫn khác nhau, bao gồm vàng, đồng, bạc, đồng mạ palladium, đồng mạ vàng-palladium và dây hợp kim, với đường kính từ 0,7 đến 2,0 mil, mang lại sự linh hoạt cho các yêu cầu đóng gói đa dạng.
Hệ thống hỗ trợ hơn chục cấu hình vòng lặp có thể lập trình, bao gồm các vòng lặp tiêu chuẩn lệch hướng, vòng lặp phẳng, vòng lặp Z không gian, vòng lặp P, vòng lặp M, vòng lặp nối đất, vòng lặp dấu hỏi và vòng lặp đứt cực thấp. Các thuật toán vòng lặp hình bướm và M độc quyền mang lại khả năng chống sốc nhiệt được nâng cao cho các ứng dụng đòi hỏi khắt khe.
Thời gian chuyển đổi đối với các khung dẫn cùng loại là dưới 5 phút, bao gồm việc lắp đặt khối gia nhiệt, thay kẹp và tải xuống chương trình. Đối với các khung dẫn khác loại, việc chuyển đổi hoàn tất trong vòng dưới 20 phút, giảm thiểu thời gian ngừng sản xuất và tối đa hóa việc sử dụng thiết bị.
