Hàn dây nhôm siêu âm cho mối nối dây dẫn ắc quy

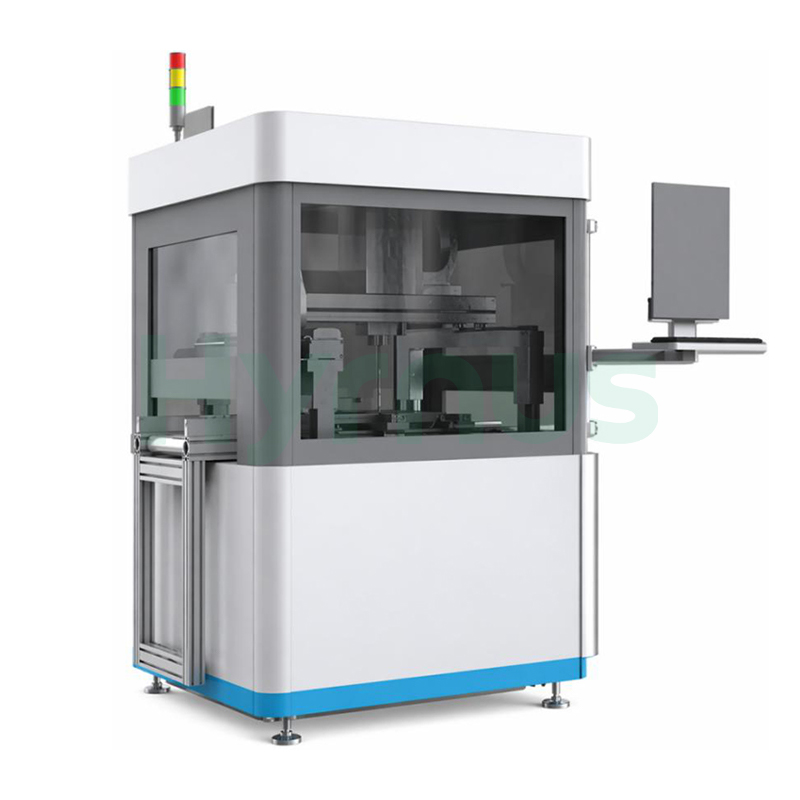

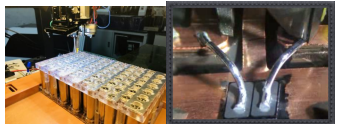

HY-BW830 WNgười liên kết lửaĐây là hệ thống hàn dây nhôm được thiết kế để lắp ráp mô-đun nguồn, chủ yếu được sử dụng để kết nối dây dẫn giữa pin và thanh dẫn điện, hỗ trợ đường kính dây nhôm từ 125–500 μm.

Thương hiệu :
HYRNUS
Mã số sản phẩm :
HY-BW830
Số lượng đặt hàng tối thiểu (MOQ) :
1 Set
Bảo hành :
One-Year Warranty and Lifetime Maintenance
Sự chi trả :
T/T
Thời gian giao hàng :
7-35 Days
Nguồn gốc sản phẩm :
China

LIÊN HỆ NGAY

Hàn dây nhôm siêu âm cho mối nối dây dẫn ắc quy

Giới thiệu sản phẩm

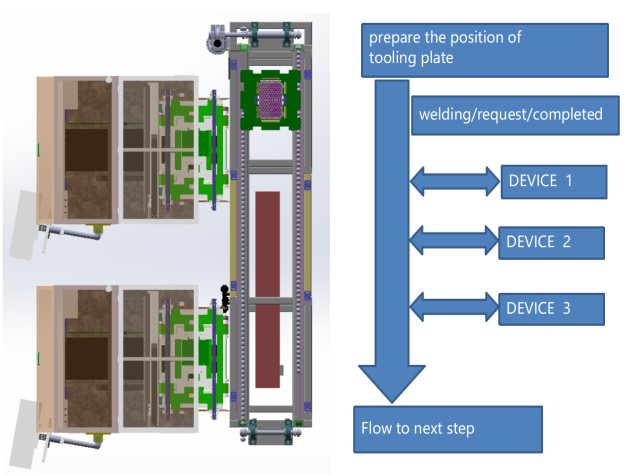

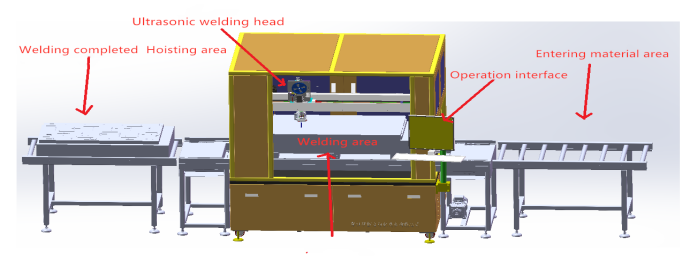

HY-BW830 HMáy hàn dây hạng nặngMáy có cơ chế cấp liệu và truyền tải tự động, di chuyển các mô-đun đến khu vực hàn, nơi đầu hàn thực hiện hàn siêu âm theo các thông số và vị trí đã thiết lập. Máy cung cấp khu vực hàn có kích thước 400 mm (X) × 800 mm (Y) với hành trình hiệu dụng, hành trình trục Z là 60 mm với độ phân giải 1,25 μm và trục quay ±220° với độ phân giải 0,08°. Đầu hàn dây dày có thể xoay được với dao cắt phía trước tiêu chuẩn, sử dụng bộ chuyển đổi 60 kHz (các tần số khác có sẵn theo yêu cầu) và cung cấp áp suất hàn từ 50–1500 g. Hệ thống cấp dây được điều khiển bằng động cơ với bộ mã hóa quang học, hỗ trợ chiều cao hồ quang tối đa 40 mm, phát hiện chiều dài dây tối thiểu 2 mm và kích thước cuộn dây có đường kính ngoài 50–120 mm, chiều rộng 22–45 mm và đường kính trong 10–11 mm. Được trang bị hệ thống nhận dạng hình ảnh XK và màn hình phẳng màu 17 inch, máy hoạt động với nguồn điện 220V AC, 50/60 Hz, công suất tiêu thụ 3000 W, yêu cầu khí nén 0,5 MPa, kích thước 1300 × 1300 × 1650 mm và trọng lượng tịnh 500 kg.

Thông số kỹ thuật

Tham số	Thông số kỹ thuật
Khu vực hàn	Hành trình hiệu dụng 400 mm (hướng X) × 800 mm (hướng Y) (tiêu chuẩn)
Trục Z	Hành trình tối đa: 60 mm, độ phân giải: 1,25 μm
Trục quay	±220°, độ phân giải: 0,08°
Yêu cầu về nguồn điện	Điện áp 220V AC, 50/60 Hz
Mức tiêu thụ điện năng	3000 W
Khí nén	0,5
Trưng bày	Màn hình phẳng màu 17 inch
Chiều cao mặt làm việc	1150 mm so với mặt đất
Kích thước sàn (Dài × Rộng × Cao)	1300 mm × 1300 mm × 1650 mm (không bao gồm đèn cảnh báo)
Trọng lượng tịnh	500 kg
Đầu hàn dây dày	Loại có thể xoay, dao cắt phía trước tiêu chuẩn
Bộ chuyển đổi	Tần số tiêu chuẩn 60 kHz; các tần số khác có sẵn theo yêu cầu của khách hàng.
Áp lực hàn	50 – 1500 g
Hệ thống cấp dây	Bộ cấp dây điều khiển bằng động cơ với bộ mã hóa quang học.
Phát hiện rò rỉ đường ống	Phát hiện đường thẳng
Chiều cao cung tối đa	40 mm
Phát hiện chiều dài dây tối thiểu	Cấp dây 2 mm
Kích thước cuộn dây	Đường kính ngoài: 50–120 mm; Chiều rộng: 22–45 mm; Đường kính trong: 10–11 mm
Nhận dạng hình ảnh / Quang học / Chiếu sáng
Hệ thống thị giác	Hệ thống nhận dạng hình ảnh XK
