Máy hàn nối dây bán dẫn chính xác cao dùng để hàn nối lại mạch in PCB.

Giới thiệu sản phẩm

HY-RW4000Máy hàn nối dây chính xácCó thể liên kết lạiNhiều loại bảng mạch in khác nhau, bao gồm bảng mạch một mặt, bảng mạch nhiều lớp, bảng mạch lớp ngoài, bảng mạch lớp trong, chất nền cứng (như chất nền sợi thủy tinh và nhôm) và chất nền mềm, với liên kết lạiKhả năng đáp ứng mọi độ rộng đường hàn. Thiết bị dễ vận hành, cung cấp khả năng hàn đáng tin cậy và thân thiện với người dùng. Với sự đào tạo bài bản, nhân viên thông thường có thể dễ dàng thành thạo việc sử dụng. liên kết lạihọc phương pháp này trong vòng 2 giờ và thành thạo việc thực hiện. liên kết lạihoàn thành nhiệm vụ trong vòng 2 tuần. liên kết lạiCác mạch in duy trì hiệu suất điện tuyệt vời và có thể chịu được quá trình mài mạch mà không bị ảnh hưởng.

Mạch in PCB liên kết lạithiết bị thực hiện mạch điện chính xác liên kết lại Các thao tác được thực hiện dưới sự giám sát trực tiếp bằng hình ảnh thông qua màn hình hiển thị. Quá trình hàn được thực hiện bằng cách điều chỉnh ba thông số: lực hàn (Force), biên độ xung đầu ra (Voltage) và thời lượng xung (Milliseconds).

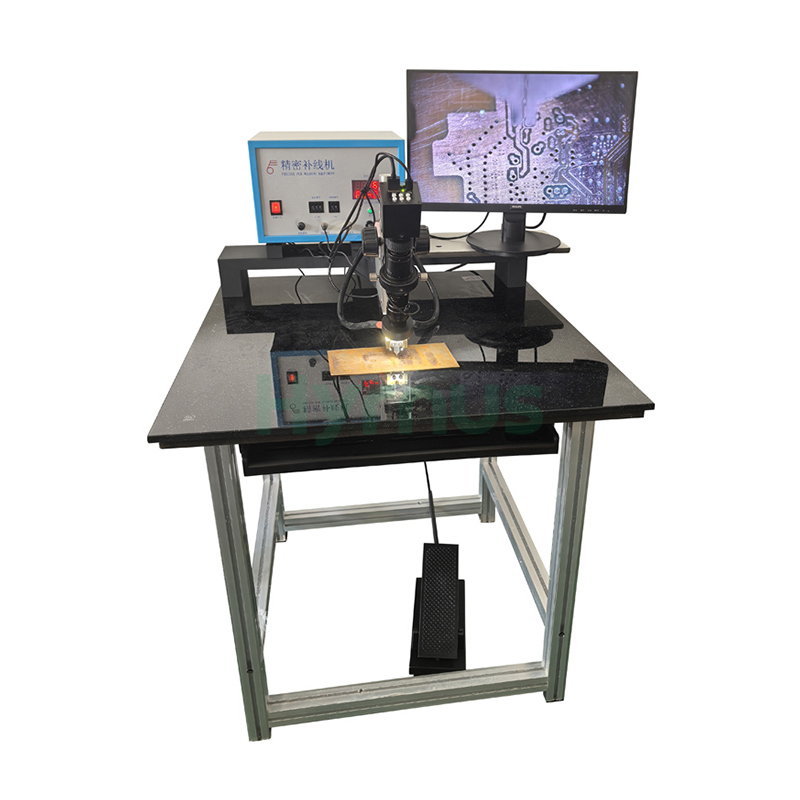

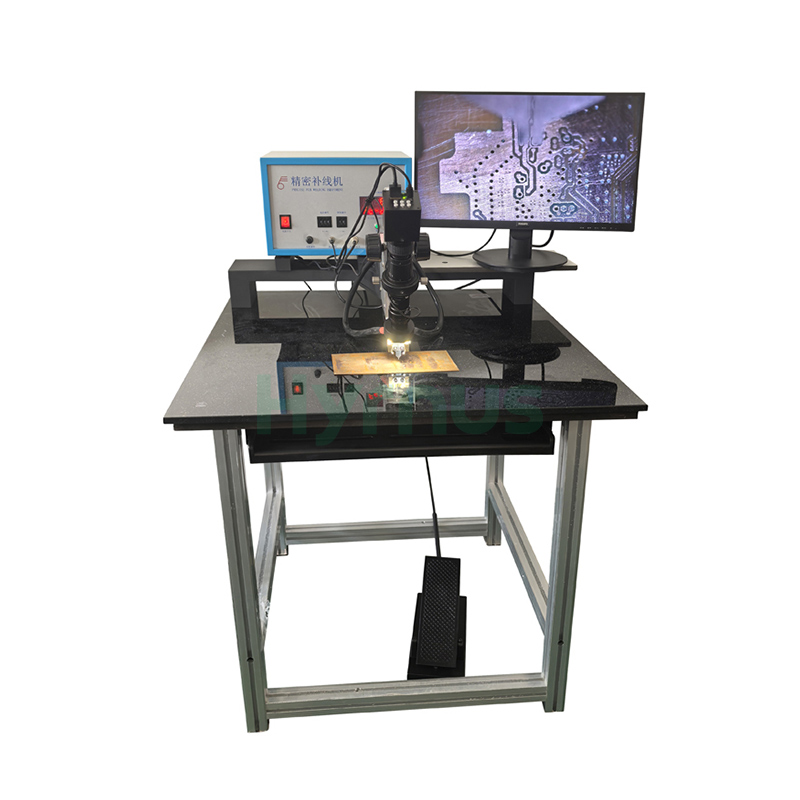

Mạch in PCB liên kết lại Thiết bị bao gồm bốn thành phần:

Thành phần	Chức năng cốt lõi	Các thông số/cấu hình chính
Đơn vị chính	Cung cấp dòng điện hàn	Dải điện áp: 0,01–1,99V, độ phân giải: 0,01V. Dải thời gian: 1–19 ms, độ phân giải: 1 ms.

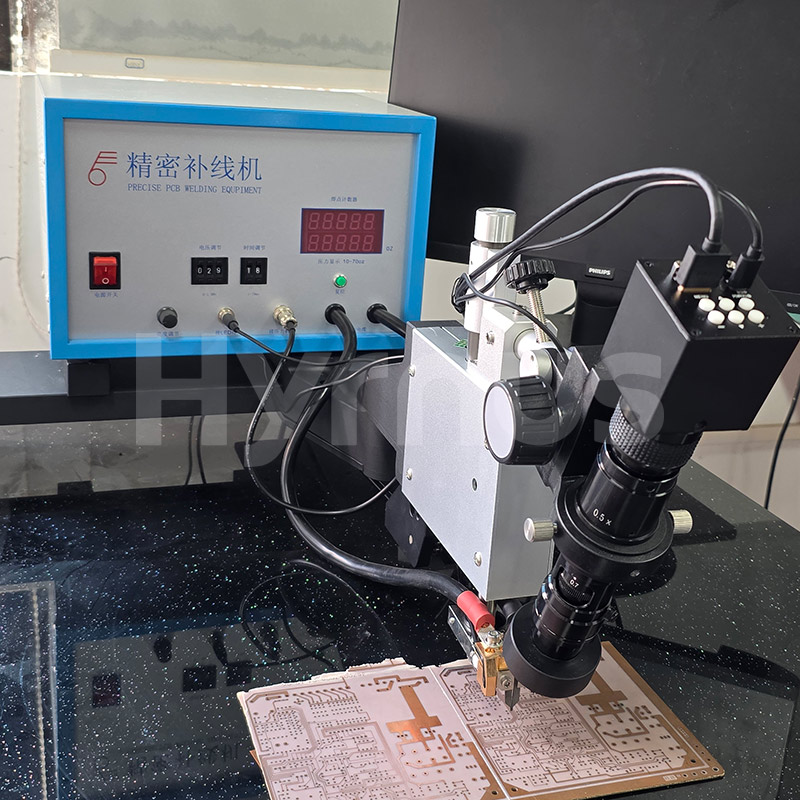

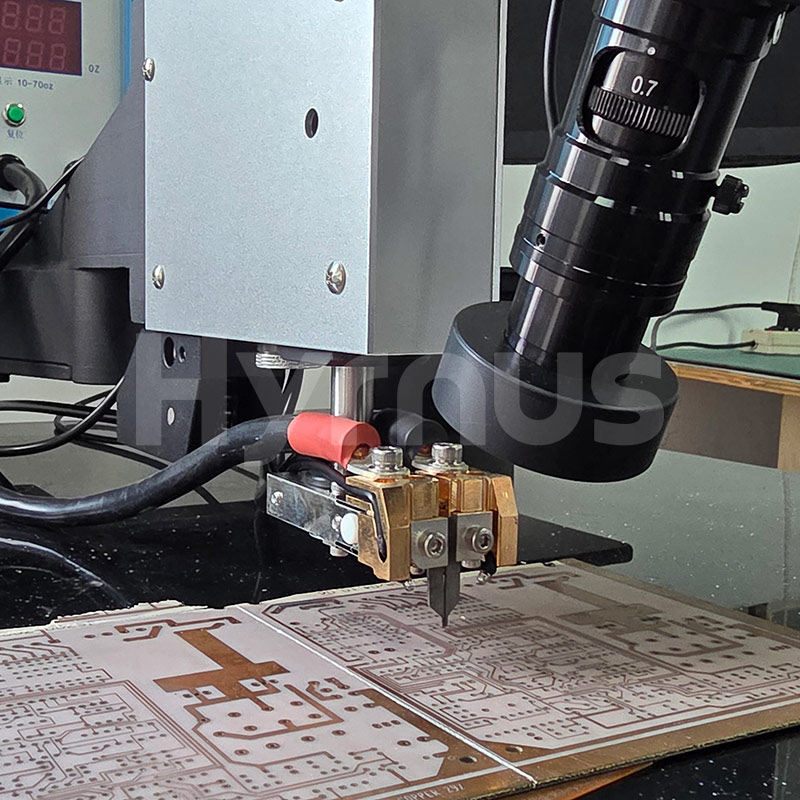

Đầu hàn	Cung cấp áp suất hàn	Phạm vi áp suất: 1–70 oz. Kích hoạt đầu ra năng lượng thông qua áp suất cài đặt trước; quá trình hàn được điều khiển bằng bàn đạp chân.
Hệ thống quang học	Chế độ xem phóng đại giúp hàn chính xác.	Bao gồm kính hiển vi một kênh, chân đế, nguồn sáng, camera, màn hình, v.v.
Bàn làm việc và giá đỡ	Hỗ trợ toàn bộ thiết bị	Bao gồm bàn làm việc và khung đỡ đầu hàn.

Thông số kỹ thuật

Mục	Chi tiết
Nguồn điện	220 VAC, 50 Hz, 300 VA
Dòng điện đầu ra tối đa	350 A
Điện áp xung	0,01–1,99 V
Thời lượng xung	1–19 ms
Tần số hàn	180 chu kỳ/phút
Công suất đầu vào	110V/220V ±5%, 50/60 Hz
Điện áp hàn	DC 0,01–1,99 V
Thời gian hàn	0–19 ms
Áp lực hàn	10–70 oz
Công suất hàn tối đa	500 VA
Hành trình đầu hàn	5–10 mm
Kích thước mặt bàn làm việc (mặt kính cường lực)	Tiêu chuẩn	750 × 800 mm
	Không bắt buộc	950 × 800 mm
	Kích thước làm việc tối đa	700 mm
Liên kết lại tỷ suất lợi nhuận	95%–98% (tùy thuộc vào yêu cầu của nhà sản xuất)



*Kính hiển vi đơn thị kính có khả năng thu phóng liên tục

*Đèn LED chiếu sáng cho kính hiển vi

*Camera CCD: 2 megapixel (1920×1080), 60 Hz

Màn hình LCD 22 inch
