Máy hàn nêm dây nhôm nặng siêu âm tự động

Giới thiệu sản phẩm

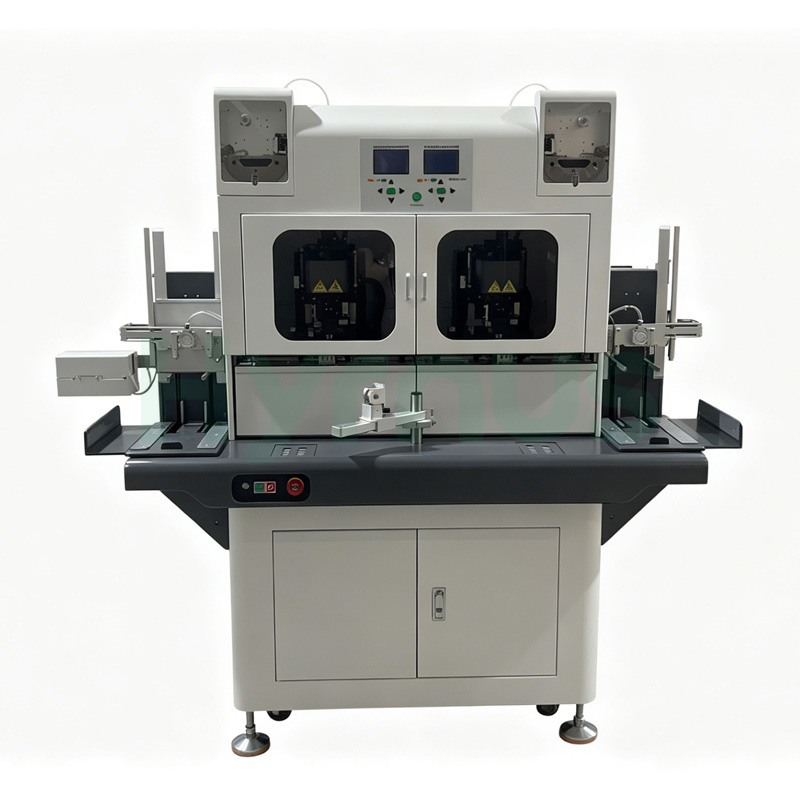

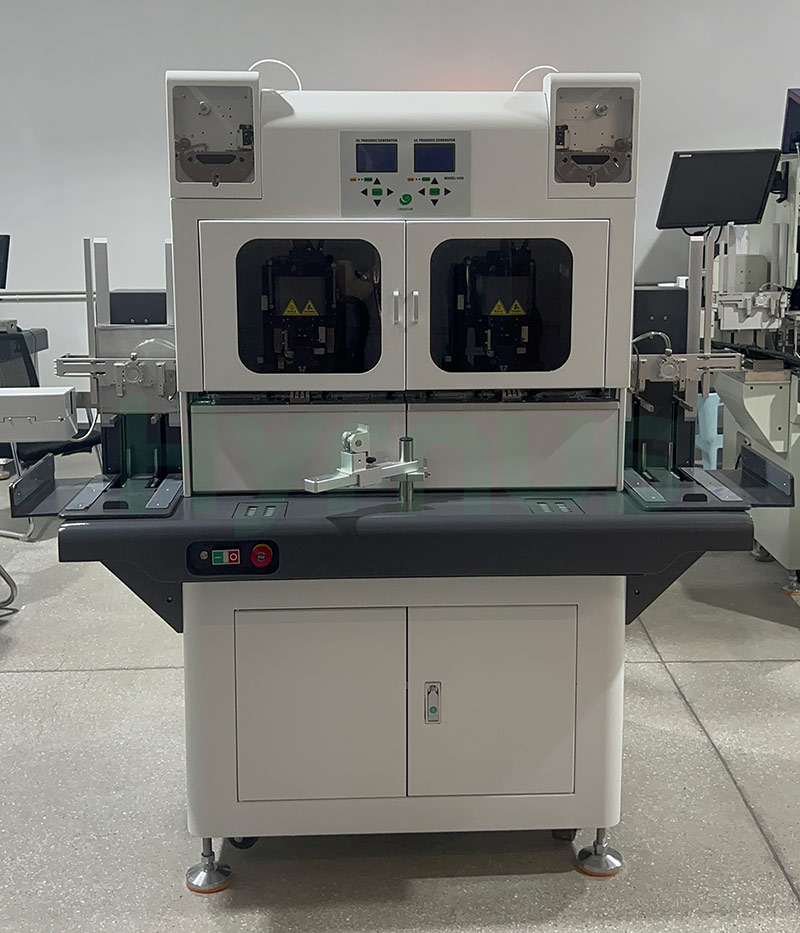

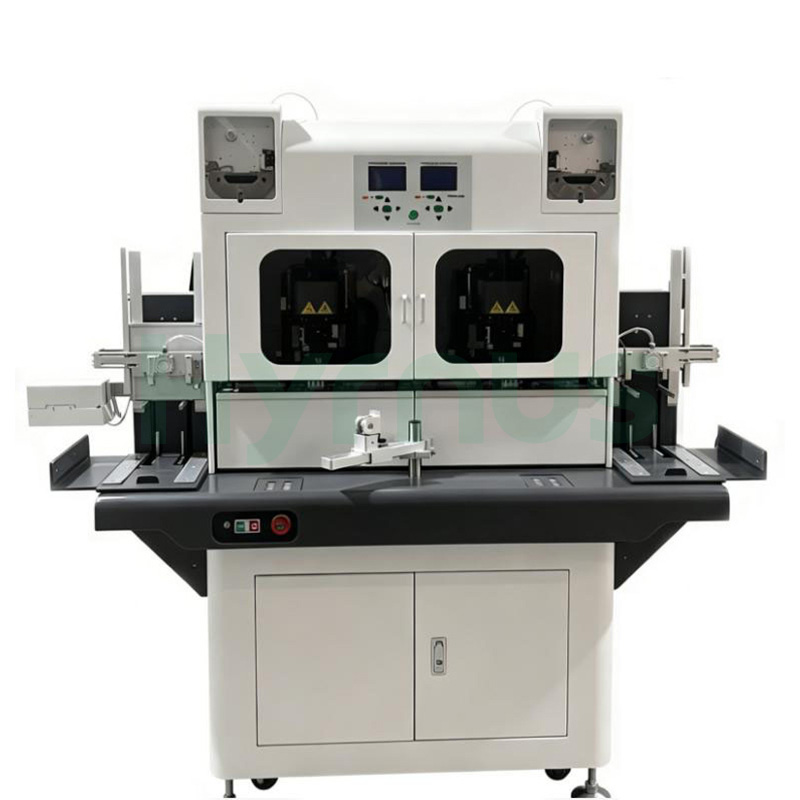

Máy siêu âm tự động HY-HW3850 Máy hàn nêm dây nhôm nặng Được thiết kế cho các loại bao bì bán dẫn công suất một hàng và nhiều hàng, bao gồm TO-220, TO-3P, TO-247, TO-252, TO-251, TO-263 và các sản phẩm tương tự.

Hai đầu hàn của máy sử dụng động cơ tuyến tính chính xác và có thể tự động xoay để hàn ở các góc độ khác nhau. Công nghệ nhận dạng hình ảnh PR tiên tiến, điều khiển siêu âm kỹ thuật số và điều khiển áp suất không đổi đảm bảo định vị chính xác và chất lượng hàn nhất quán. Hai đầu hàn cũng có thể xử lý đồng thời các đường kính dây khác nhau, hỗ trợ dây nhôm từ 125 đến 500 μm.

Được trang bị chức năng tự động nạp và dỡ linh kiện, giám sát cấp dây và cảnh báo lỗi, máy hỗ trợ sản xuất liên tục với sự can thiệp thủ công tối thiểu. Đối với hàn dây đôi TO-220, năng suất có thể đạt khoảng 2.200–2.700 sản phẩm/giờ, phù hợp cho sản xuất hàng loạt hiệu quả các thiết bị bán dẫn công suất.

Ứng dụng

Đặc trưng

KHÔNG.	Mục	Sự miêu tả
1	Liên kết siêu chính xác	Sử dụng phần mềm nhận dạng hình ảnh tương tự như máy hàn dây vàng, với khả năng tự động phục hồi hình ảnh cho các chip có thang độ xám không đồng đều. Nhiều mẫu được hiệu chỉnh từng cái một để đảm bảo độ chính xác hàn cao hơn.
2	Chất lượng liên kết theo tiêu chuẩn quốc tế	Hiệu suất hàn dây tương đương với thiết bị nhập khẩu. Các thông số hàn, chiều cao vòng lặp và khoảng cách giữa các vòng lặp có thể điều chỉnh bằng kỹ thuật số, đảm bảo các điểm hàn ổn định và nhất quán.
3	Tốc độ liên kết hàng đầu trong ngành	Tốc độ liên kết đứng đầu tại Trung Quốc. Với giá 125μVới dây nhôm m, nó có thể đạt được 2,5–Tốc độ 3.000 dây đôi mỗi giờ, giúp nâng cao đáng kể hiệu quả công việc.
4	Hệ thống xếp dỡ tự động	Được trang bị hệ thống xếp/dỡ hàng tự động đã được cấp bằng sáng chế, có thể chứa 4 thùng vật liệu cùng lúc. Một người vận hành có thể quản lý 4 thùng.–5 máy móc, thực hiện sản xuất hàng loạt hoàn toàn tự động.
5	Động cơ servo	Sử dụng động cơ servo để cải thiện độ ổn định tổng thể và năng suất sản xuất.
6	Giao diện vận hành tiếng Trung	Menu hướng dẫn sử dụng bằng tiếng Trung đơn giản giúp việc vận hành và đào tạo dễ dàng hơn.
7	Cảm biến quang học sợi quang nhập khẩu chính xác	Hệ thống giám sát thời gian thực chất lượng cấp dây và hàn, giúp phát hiện hiệu quả các vấn đề về hàn kém và dây không dính.
8	Dễ dàng tìm vật tư tiêu hao phù hợp	Các vật tư tiêu hao hoàn toàn tương thích với các vật tư được sử dụng trong máy móc của nhà sản xuất gốc (OE).

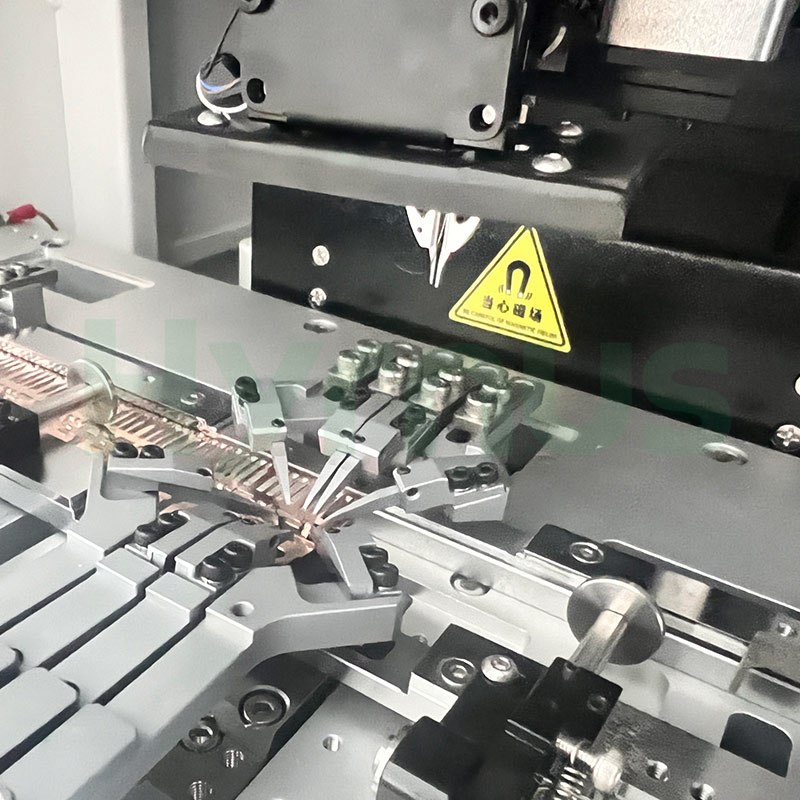

9	Chức năng kẹp dây	Bộ kẹp dây tích hợp cho phép tạo hồ quang tại hai điểm nối trên chip.



Máy sử dụng công nghệ nhận dạng hình ảnh tiên tiến và định vị tự động để thực hiện định vị điểm hàn tự động và chính xác, trong đó mỗi điểm có thể được thiết lập riêng lẻ cho các sản phẩm hàn đa điểm. Hệ thống siêu âm kỹ thuật số mạnh mẽ với tính năng theo dõi tần số tự động và thiết kế đầu hàn tối ưu đảm bảo chất lượng hàn ổn định và đáng tin cậy. Hệ thống điều khiển áp suất kỹ thuật số độc quyền duy trì áp suất đầu ra không đổi để đảm bảo tính nhất quán của quá trình hàn. Cơ cấu nạp và dỡ hàng được trang bị nhiều cảm biến điện tử và điều khiển tiếp xúc để vận hành đáng tin cậy, trong khi bộ gá được thiết kế tốt và phương pháp cấp liệu độc đáo đảm bảo chất lượng hàn và nâng cao hiệu quả đáng kể. Truyền động cơ khí chính xác, máy tính công nghiệp đáng tin cậy và phần mềm độc quyền đảm bảo độ chính xác định vị hàn cao. Chức năng cảnh báo lỗi và tắt máy khi xảy ra lỗi hàn đầu tiên, cấp dây bất thường và các sự cố khác giúp giảm tỷ lệ lỗi và tăng năng suất một cách hiệu quả. Thiết kế thân thiện với người dùng cho phép người vận hành mới nhanh chóng làm chủ thao tác, và một người có thể vận hành nhiều máy cùng lúc để nâng cao hơn nữa hiệu quả công việc.
