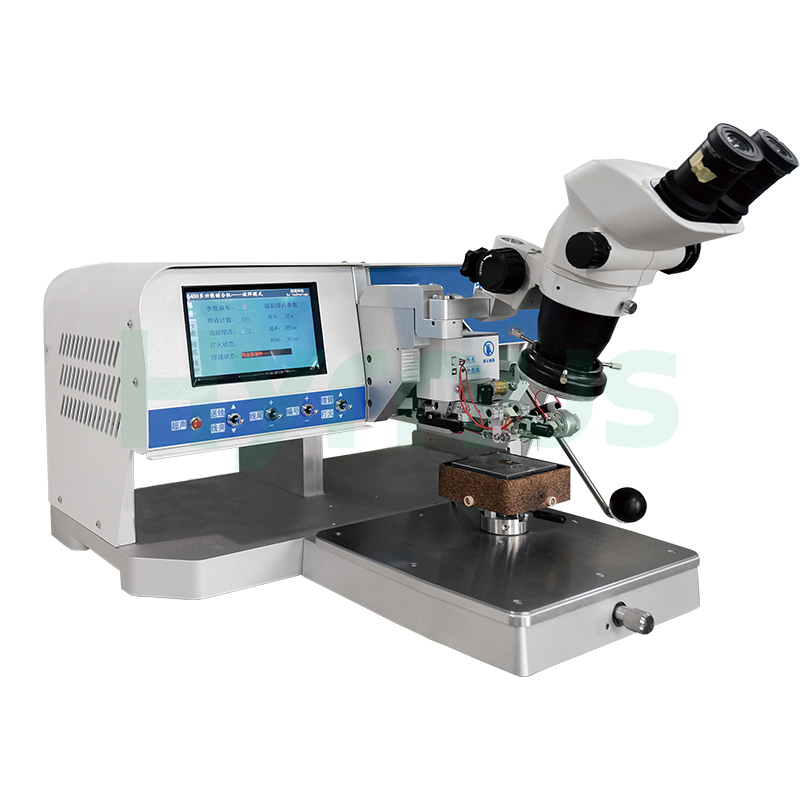

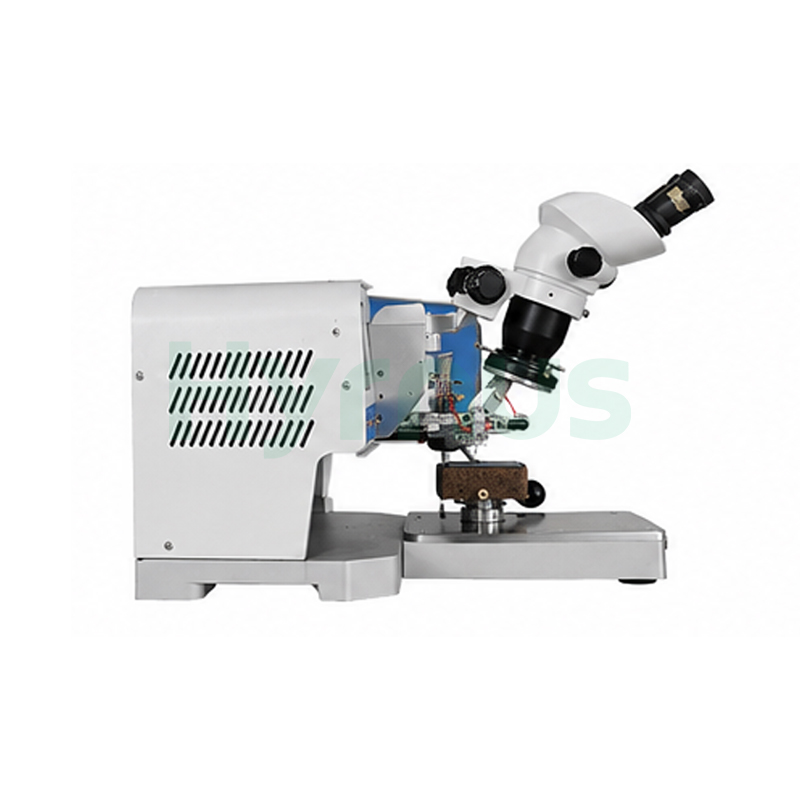

HY-WB250M /HY-WB250PM Máy ghép nối hình nêm bi Được thiết kế để kết nối dây dẫn bên trong các mạch lai, mô-đun COB, MCM, MEMS, RF, quang điện tử, vi sóng và thiết bị điện tử ô tô. Nó hỗ trợ các sản phẩm có kích thước dưới 200 mm, phù hợp với nhiều độ sâu khoang khác nhau và cung cấp đầu ra siêu âm ổn định cho hiệu suất liên kết đáng tin cậy.
Thương hiệu :
HYRNUSMã số sản phẩm :
HY-WB250M / HY-WB250PMSố lượng đặt hàng tối thiểu (MOQ) :
1 SetBảo hành :
One-Year Warranty and Lifetime MaintenanceSự chi trả :
T/TThời gian giao hàng :
7-35 DaysNguồn gốc sản phẩm :
ChinaMáy hàn dây thủ công kiểu bi nêm
Giới thiệu sản phẩm
HY-WB250M / HY-WB250PM Máy ghép nối hình nêm biĐây là máy đóng gói quan trọng cho việc kết nối chip-chân bên trong các linh kiện điện tử đặc biệt. Nó được sử dụng rộng rãi trong các mạch lai, mô-đun COB, MCM, thiết bị MEMS, mô-đun RF và vi sóng, thiết bị quang điện tử, điện tử quân sự và mô-đun điện tử ô tô.
Máy này phù hợp với các sản phẩm có kích thước dưới 200 mm. Bằng cách thay thế các dụng cụ hàn có chiều dài khác nhau, máy có thể đáp ứng độ sâu khoang từ 12 mm đến 15 mm hoặc 21 mm. Máy cũng hỗ trợ hàn đầu đinh tán không có đuôi, trong khi công suất siêu âm ổn định và hệ thống điều khiển điện tích hợp giúp đảm bảo chất lượng hàn nhất quán và hoạt động đáng tin cậy.
Ứng dụng
Đặc trưng
| KHÔNG. | Tính năng |
| 1 | Thích hợp cho các thiết bị có khoang sâu và mô-đun lớn. |
| 2 | Có thể thích ứng với các thiết bị có độ sâu khoang khác nhau (từ 12 mm đến 15 mm)./21mm) bằng cách thay thế các mô hình mao mạch có chiều dài khác nhau |
| 3 | Có khả năng thực hiện chức năng không cần chạm vào đầu dây (chạm vào chân đế). |
| 4 | Thiết kế quy trình đặt bóng không đuôi độc đáo |
| 5 | Hệ thống điều khiển điện tích hợp |
Thông số kỹ thuật chính
| NO | Phần | Tham số | Thông số kỹ thuật | Các thông số khác | |
| 1. | Bond Head | Z Travel | 18 mm | Kích thước cuộn dây | 1/2 inch |
| 2. | Phạm vi XY | X: 15 mm, Y: 15 mm | |||
| 3. | Bàn nâng | Z Travel | 0~18 mm | Nhiệt độ máy sưởi | Nhiệt độ phòng ~ 200°C |
| 4. | Phạm vi XY | 250 mm × 270 mm | Menu thao tác | Màn hình cảm ứng TFT 7 inch, menu tiếng Trung | |
| 5. | Công suất siêu âm | Điều khiển kỹ thuật số, phân chia 1000x | Nguồn điện | 220V ± 10% @ 50/60Hz, ≤500W | |
| 6. | Lực liên kết | 1~250 g | Kích thước (Rộng × Sâu × Cao) | ≤620 × 640 × 450 mm | |
| 7. | Các loại dây | HY-WB250M: Dây vàng 15~75 μm, dây bạch kim 18~25 μm, dây bạc 18~50 μm,Dây nhôm 18~100 μm HY-WB250PM : Dây vàng 15~75 μm, dây bạch kim 18~25 μm, dây bạc 18~50 μm,Dây nhôm 18~100 μm，Ruy băng vàng 12.7×50 ~ 25,4×300 μm | Cân nặng | Tổng trọng lượng: khoảng 70 kg; Trọng lượng tịnh: khoảng 45 kg | |
| 8. | Cấu hình tiêu chuẩn | Máy chính, cuộn dây 1/2 inch, đèn LED, kính hiển vi soi nổi, giá đỡ phôi, bộ cấp dây 90° | |||
Điều khoản sử dụng
| No | Mục | Yêu cầu |
| 1. | Tham số | Thông số kỹ thuật |
| 2. | Nhiệt độ môi trường xung quanh (Nhiệt độ phòng) | 15°C ~ 30°C |
| 3. | Độ ẩm tương đối môi trường xung quanh | 30% ~ 60% (không ngưng tụ) |
| 4. | Rung động | Rung động có thể ảnh hưởng đến độ chính xác của thiết bị; hãy tránh xa các nguồn gây rung động. |
| 5. | Yêu cầu về nguồn điện | 1. Điện áp: 220V ± 10% 2. Công suất: ≤ 500W 3. Tần số: 50/60Hz |
| 6. | Tiếp đất | Phải được nối đất đúng cách. Tuân thủ các quy định địa phương về thông số kỹ thuật nối đất. |
| 7. | Điện áp | 220V ± 10% |
| 8. | Tính thường xuyên | 50/60Hz |
| 9. | Tiếp đất | Phải được nối đất |
| 10. | Quyền lực | ≤ 500W |
| 11. | Thông số kỹ thuật giao diện | 5A, Một pha, 3 dây |
Chi tiết sản phẩm
