Máy hàn dây đồng đa chức năng dạng bi

HY-WB450M / HY-WB450PM Thiết bị hàn dây đồng Được thiết kế để kết nối chip-với-chân cắm bên trong các mạch lai, mô-đun COB, MCM, MEMS, RF, quang điện tử, vi sóng và thiết bị điện tử ô tô. Nó hỗ trợ các sản phẩm có kích thước dưới 200 mm và cung cấp đầu ra siêu âm ổn định để liên kết đáng tin cậy và nhất quán.

Thương hiệu :
HYRNUS
Mã số sản phẩm :
HY-WB450M / HY-WB450PM
Số lượng đặt hàng tối thiểu (MOQ) :
1 Set
Bảo hành :
One-Year Warranty and Lifetime Maintenance
Sự chi trả :
T/T
Thời gian giao hàng :
7-35 Days
Nguồn gốc sản phẩm :
China

LIÊN HỆ NGAY

Máy hàn dây thủ công kiểu bi nêm

Giới thiệu sản phẩm

HY-WB450M / HY-WB450PMThiết bị hàn dây đồngĐược thiết kế để kết nối chip-đến-chân bên trong trong các bao bì linh kiện điện tử đặc biệt. Nó phù hợp với các mạch lai, mô-đun COB, MCM, thiết bị MEMS, mô-đun RF và vi sóng, thiết bị quang điện tử, điện tử quân sự và mô-đun điện tử ô tô.

Máy có thể xử lý các thiết bị có kích thước dưới 200 mm. Bằng cách thay thế các ống mao dẫn có chiều dài khác nhau, máy có thể đáp ứng độ sâu khoang từ 12 đến 15 mm. Máy cũng hỗ trợ hàn chân đế không có đuôi và có đầu ra năng lượng siêu âm ổn định cùng hệ thống điều khiển điện tích hợp, đảm bảo hoạt động đáng tin cậy và chất lượng hàn nhất quán.

Ứng dụng

Mạch lai
Mô-đun COB
MCMs
Thiết bị MEMS
Thiết bị/mô-đun RF
Thiết bị quang điện tử
Thiết bị vi sóng
Thiết bị quân sự
Thiết bị quang điện tử cao cấp
Mô-đun điện tử ô tô
Các linh kiện điện tử khác

Đặc trưng

KHÔNG.	Tính năng
1	Hệ thống điều khiển áp suất vòng kín
2	Công nghệ đặt bóng không đuôi độc đáo
3	Được thiết kế cho các gói thiết bị cấy ghép có khoang sâu và mô-đun lớn.
4	Động cơ hoàn toàn bằng điện – Không cần khí nén
5	Công nghệ khóa pha DSP cho siêu âm ổn địnhHiệu suất

Thông số kỹ thuật chính

NO	Phần	Tham số	Thông số kỹ thuật	Các thông số khác
1.	Bond Head	Z Travel	18 mm	Kích thước cuộn dây	1/2 inch
2.		Phạm vi XY	X: 15 mm, Y: 15 mm
3.	Bàn nâng	Z Travel	0~18 mm	Nhiệt độ máy sưởi	Nhiệt độ phòng ~ 200°C
4.		Phạm vi XY	250 mm × 270 mm	Menu thao tác	Màn hình cảm ứng TFT 7 inch, menu tiếng Trung
5.	Công suất siêu âm	Điều khiển kỹ thuật số, phân chia 1000x		Nguồn điện	220V ± 10% @ 50/60Hz, ≤500W
6.	Lực liên kết	1~250 g		Kích thước (Rộng × Sâu × Cao)	≤620 × 640 × 450 mm
7.	Các loại dây	HY-WB450M: Dây vàng 15~75 μm, dây bạch kim 18~25 μm, dây bạc 18~50 μm HY-WB450PM : Dây vàng 15~75 μm, dây bạch kim 18~25 μm, dây bạc 18~50 μm，Dây đồng 18~50 μm		Cân nặng	Tổng trọng lượng: khoảng 70 kg; Trọng lượng tịnh: khoảng 45 kg
8.	Cấu hình tiêu chuẩn	Bộ phận chính, cuộn chỉ 1/2 inch, đèn LED, kính hiển vi soi nổi, giá đỡ phôi.

Điều khoản sử dụng

No	Mục	Yêu cầu
1.	Tham số	Thông số kỹ thuật
2.	Nhiệt độ môi trường xung quanh (Nhiệt độ phòng)	15°C ~ 30°C
3.	Độ ẩm tương đối môi trường xung quanh	30% ~ 60% (không ngưng tụ)
4.	Rung động	Rung động có thể ảnh hưởng đến độ chính xác của thiết bị; hãy tránh xa các nguồn gây rung động.
5.	Yêu cầu về nguồn điện	1. Điện áp: 220V ± 10% 2. Công suất: ≤ 500W 3. Tần số: 50/60Hz
6.	Tiếp đất	Phải được nối đất đúng cách. Tuân thủ các quy định địa phương về thông số kỹ thuật nối đất.
7.	Điện áp	220V ± 10%
8.	Tính thường xuyên	50/60Hz
9.	Tiếp đất	Phải được nối đất
10.	Quyền lực	≤ 500W
11.	Thông số kỹ thuật giao diện	5A, Một pha, 3 dây

Chi tiết sản phẩm

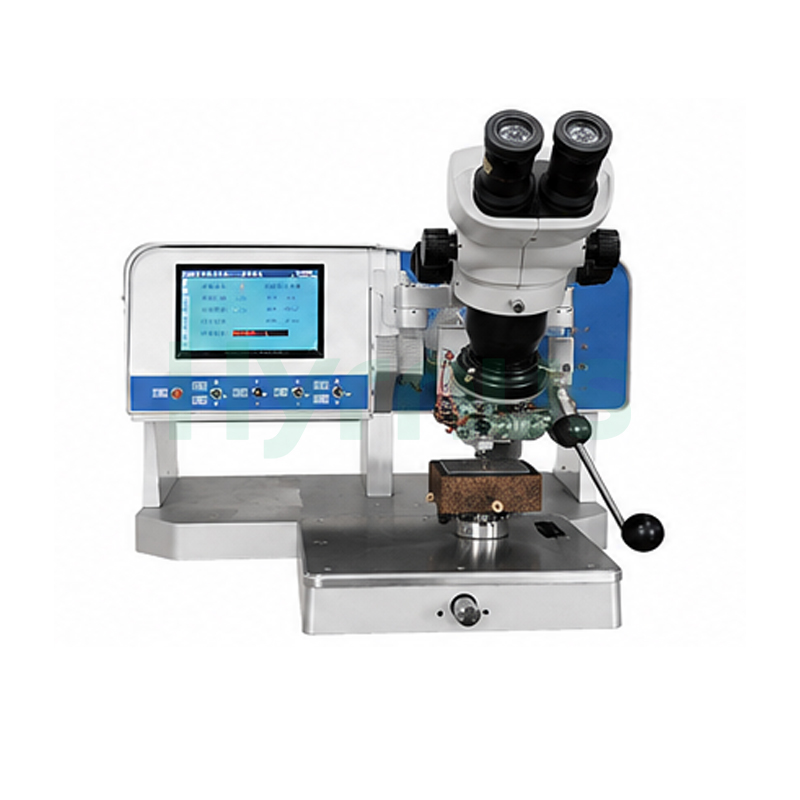

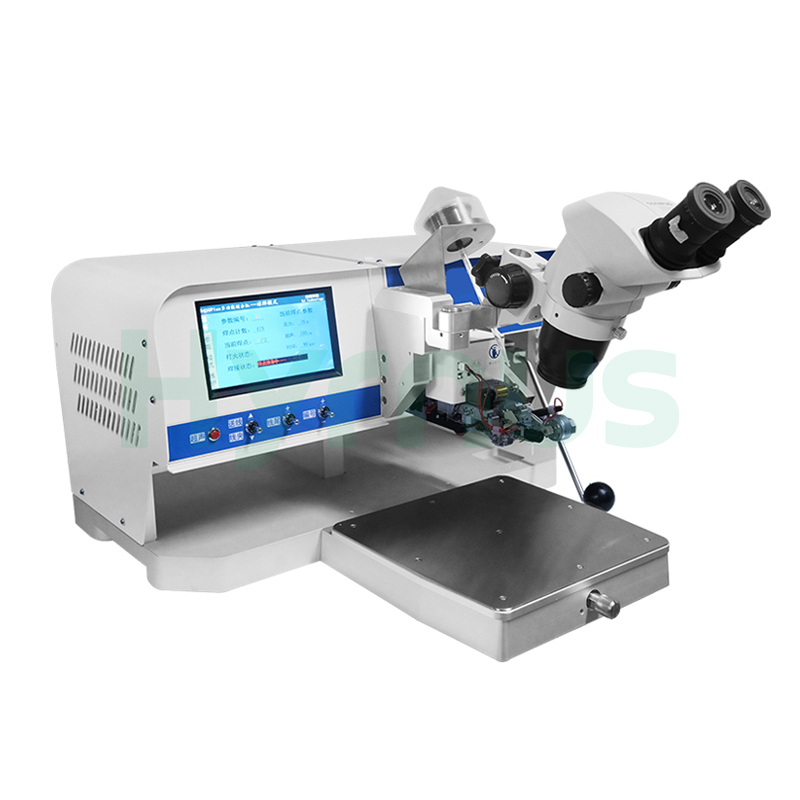

cob wire bonding machine

Câu hỏi thường gặp

Máy này có thể được sử dụng để sản xuất hàng loạt không?

Mô hình này chủ yếu phù hợp cho thao tác thủ công, chuẩn bị mẫu, kiểm định quy trình và sản xuất theo lô nhỏ. Đối với sản xuất số lượng lớn, thường nên sử dụng máy hàn dây bán tự động hoặc tự động hoàn toàn.

Những vật liệu nào có thể được liên kết với nhau?

Nó có thể được sử dụng để liên kết giữa các chân chip, khung dẫn, chất nền gốm, chất nền PCB, chất nền mạch lai và các bề mặt liên kết phù hợp khác. Kết quả liên kết phụ thuộc vào vật liệu chân, độ sạch bề mặt, vật liệu dây dẫn, nhiệt độ, lực, công suất siêu âm và thời gian liên kết.

Những ngành công nghiệp nào thường sử dụng máy hàn dây thủ công này?

Nó thường được sử dụng trong đóng gói chất bán dẫn, vi điện tử, quang điện tử, sản xuất cảm biến, mô-đun RF, mạch lai, thiết bị điện và các viện nghiên cứu.

Có cung cấp chương trình đào tạo cho người vận hành không?

Vâng. Chúng tôi có thể cung cấp hướng dẫn vận hành, đề xuất thông số quy trình và hỗ trợ kỹ thuật để giúp khách hàng thiết lập quy trình liên kết hiệu quả hơn.
