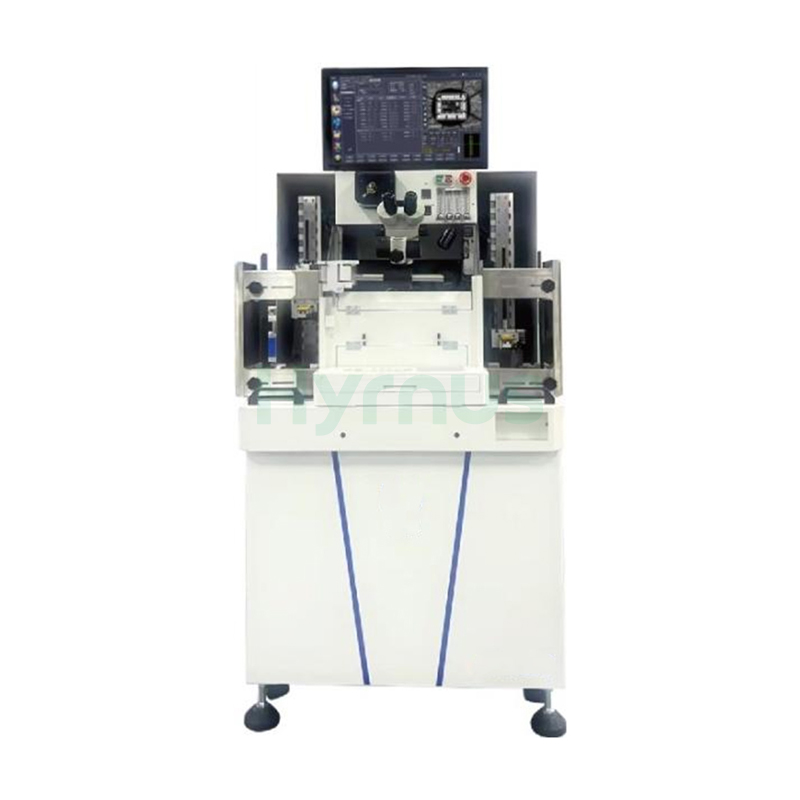

Máy hàn dây HY-WB300 là hệ thống hàn dây tự động hoàn toàn với độ chính xác cao, được thiết kế cho các công nghệ đóng gói bán dẫn tiên tiến, hỗ trợ các loại SOT, SOP, MEMS, DFN, QFN, SiP và nhiều dạng đóng gói khác nhau, tương thích với dây vàng, đồng, bạc, đồng mạ palladium, dây hợp kim, v.v.
Thương hiệu :
HYRNUSMã số sản phẩm :
HY-WB300Số lượng đặt hàng tối thiểu (MOQ) :
1 SetBảo hành :
One-Year Warranty and Lifetime MaintenanceSự chi trả :
T/TThời gian giao hàng :
7-35 DaysNguồn gốc sản phẩm :
ChinaMáy hàn dây tự động hoàn toàn hiệu suất cao dành cho đóng gói bán dẫn tiên tiến
Giới thiệu sản phẩm
Máy hàn dây HY-WB300Máy hàn HY-WB300 tích hợp khả năng kết nối IoT công nghiệp để theo dõi trạng thái thiết bị theo thời gian thực, lập trình thông số tự động với tối ưu hóa tự học và hai tần số có thể lựa chọn để đạt hiệu suất hàn tối ưu. Hỗ trợ đường kính dây từ 0,6 đến 2,0 mil cho dây vàng, đồng, bạc và đồng mạ palladium, HY-WB300 mang đến khả năng tương thích vật liệu toàn diện. Đầu hàn tốc độ cao, quán tính thấp, kết hợp với hệ thống thị giác thu phóng liên tục 2-6x và bộ xử lý hình ảnh tốc độ cao, đảm bảo vị trí dây chính xác trong nhiều ứng dụng khác nhau. Các cấu hình vòng lặp có thể lập trình bao gồm vòng lặp siêu thấp, cung đa giác không gian, vòng lặp hình bướm và vòng lặp chữ M, với thuật toán hình bướm độc quyền cung cấp hơn 2000 chu kỳ sốc nhiệt cho sản phẩm dây đôi 2835 và thuật toán vòng lặp chữ M nâng cao khả năng chống sốc nhiệt từ 500 lên 1500 chu kỳ. Thời gian chuyển đổi dưới 4 phút đối với khung dẫn cùng loại và dưới 8 phút đối với khung dẫn khác loại giúp giảm đáng kể thời gian ngừng hoạt động. Màn hình LCD 21,5 inch với các nhóm mối hàn được mã hóa màu và menu thả xuống trực quan giúp đơn giản hóa thao tác. Với kích thước nhỏ gọn 1025×814×1810 mm và trọng lượng tịnh khoảng 640 kg, HY-WB300 là lựa chọn hàng đầu cho các hoạt động hàn dây khối lượng lớn, độ tin cậy cao.
Đặc điểm thiết bị
HY-WB300 tự hào sở hữu chất lượng chế tạo vượt trội.
Hệ thống bốc dỡ và vận chuyển vật liệu tự động đã được nâng cấp hoàn toàn.
Hộp đánh lửa được thiết kế mới với khả năng tạo bi được cải tiến.
Khôi phục đường dẫn dây thông minh để tối đa hóa MTBA (Thời gian trung bình giữa các lần hỗ trợ).
Lập trình tham số tự động và tối ưu hóa tự học.
Hai tần số có thể lựa chọn để đạt hiệu suất liên kết tối ưu.
Theo dõi trạng thái thiết bị theo thời gian thực thông qua kết nối IoT công nghiệp.
Được trang bị thiết bị nhận dạng tốc độ cao mới.
Đầu hàn tốc độ cao đạt được quán tính thấp.
Phạm vi ứng dụng rộng rãi của hàn dây.
Nhiều hệ thống nhận dạng hình ảnh.
Hỗ trợ các tính năng lập trình hàn dây phức tạp.
Thích hợp cho các dạng đóng gói SOT/SOP/MEMS/DFN/QFN/SiP và nhiều dạng khác.
Thích hợp cho dây vàng, dây đồng, dây bạc, dây đồng mạ palladium, dây đồng mạ vàng palladium, dây hợp kim, v.v.
Có thể lập trình nhiều loại cung đường thẳng khác nhau: cung đường thẳng siêu thấp, cung đường gấp khúc trong không gian, v.v.Thông số kỹ thuật chính
| Thông số kỹ thuật dòng HY-WB300 | ||
| KHẢ NĂNG LIÊN KẾT DÂY | Khu vực liên kết | X: 56 mm, Y: 80 mm |
| Độ chính xác của liên kết | ±2,0 µm @ 3 sigma (có thể thay đổi tùy theo sản phẩm và quy trình) | |
| Tốc độ liên kết | 22 sợi dây/giây (chiều dài dây 2 mm) | |
| Hệ thống PR | 2–Zoom quang học liên tục 6x có thể điều chỉnh (tùy chọn) | |
| Ống kính kép độ phóng đại cao và thấp (tùy chọn) | ||
| Công cụ xử lý hình ảnh tốc độ cao, độ chính xác cao | ||
| Camera CCD | ||
| KHẢ NĂNG TẠO VÒNG (đường kính dây 25,4µm) | Chiều dài dây tối đa | 7,6 mm (1,0 mil) / 3,0 mm (0,7 mil) |
| Chiều cao vòng lặp tối thiểu | Tối thiểu 50 µm (0,7 mil) | |
| Dao động dây | ±25 µm @ 3 sigma (chiều dài dây) < 2,54 mm) | |
| ±1% chiều dài dây @ 3 sigma (chiều dài dây > 2,54 mm) | ||
| Đường kính dây áp dụng | 0,6–2,0 triệu (Đồng / Bạc / Vàng) | |
| THỜI GIAN CHUYỂN ĐỔI | Cùng loại khung chì | <4 phút (bao gồm lắp đặt bộ gia nhiệt, thay kẹp và tải chương trình) |
| Các loại khung chì khác nhau | <8 phút (bao gồm thay đổi kích thước khung chì, thay đổi kích thước hộp chứa chì, thay đổi bộ phận gia nhiệt/kẹp và tải chương trình) | |
| KHẢ NĂNG XỬ LÝ VẬT LIỆU | Kích thước gói/khung dẫn | Chiều dài L: 100–300 mm |
| Chiều rộng W: 15–105 mm | ||
| Độ dày THK: 0.1–0,9 mm | ||
| KÍCH THƯỚC TẠP CHÍ | Chiều dài L | 127–305 mm |
| Chiều rộng W | 20–125 mm | |
| Chiều cao H | 50–Tối đa 180 mm. | |
| Ý tưởng bài đăng trên tạp chí | 1,27–25 mm | |
| Trọng lượng tối đa của băng đạn | 4,2 kg | |
| GIAO DIỆN NGƯỜI-MÁY | Màn hình | Màn hình LCD 21,5 inch |
| Bảng điều khiển | Bảng điều khiển bền bỉ với các công tắc chắc chắn. | |
| Giao diện người dùng | Menu thả xuống đơn giản; các nhóm dây nối được đánh dấu màu sắc để dễ dàng chỉnh sửa và lập trình. | |
| YÊU CẦU VỀ CƠ SỞ VẬT CHẤT | Áp suất không khí tối thiểu | 0,35 MPa |
| Điện áp đầu vào | Điện xoay chiều một pha 220V ±5%, 50Hz | |
| Mức tiêu thụ điện năng | 1,5 kVA (điển hình), 2,0 kVA (tối đa) | |
| KÍCH CỠ | Kích thước (L) × W × H) | 1025 × 814 × 1810 mm |
| TRỌNG LƯỢNG (ƯỚC TÍNH) | Trọng lượng tịnh (NW) | Khoảng 640 kg |
| Tổng trọng lượng (GW) | Khoảng 705 kg (bao gồm cả bao bì) | |
| TIÊU THỤ KHÍ | Dòng khí nitơ | 0,6 L/phút (có thể điều chỉnh tùy theo vật liệu và loại dây) |
| Tỷ lệ Nitơ-Hydro | N₂ 95% : H₂ 5% | |
| Mức tiêu thụ khí nén | 150 L/phút (Không hút chân không) | |
| 180 L/phút (Chân không) | ||
Bưu kiện

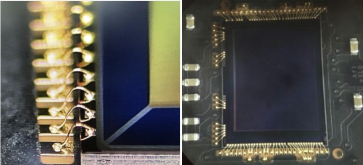

Hồ quang nhiều đoạn + hồ quang tiêu chuẩn + dây dẹt
Hỗ trợ nhiều vòng dây với khả năng kiểm soát chiều cao vòng dây ổn định.
Chế độ BSOB cho đóng gói IC
Có khả năng thích ứng với số lượng dây dẫn cao (82 dây) và khoảng cách lớn giữa điểm nối đất thứ nhất và thứ hai.
Hỗ trợ vòng dây nhiều lớp

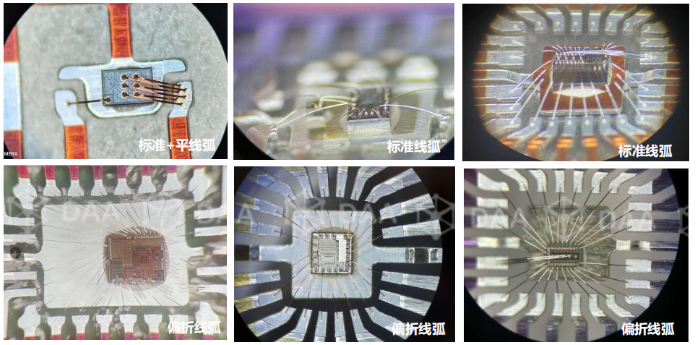

Đường cong tiêu chuẩn lệch +D / Vòng lặp tiêu chuẩn
Vòng lặp phẳng bị lệch / Vòng lặp phẳng
Vòng lặp Z/P không gian
Vòng lặp không gian bị đứt đoạn / Vòng lặp M
Vòng nối đất / Vòng tiêu chuẩn +D
Vòng lặp dấu hỏi / Vòng lặp đứt đoạn cực thấp

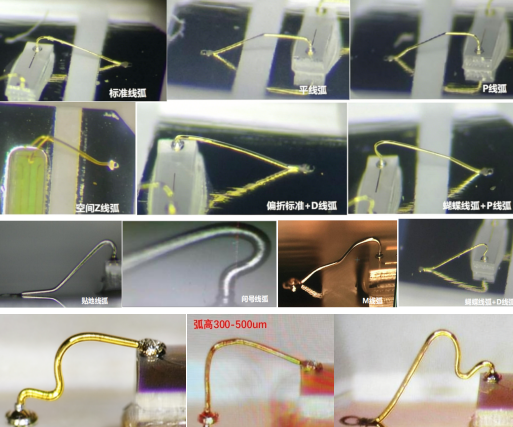

Cung cấp giải pháp cho các vòng dây dẫn quy trình đặc biệt.Offset Tiêu chuẩn +D / Vòng lặp tiêu chuẩn
Vòng lặp phẳng lệch / Vòng lặp phẳng
Vòng lặp Z/P không gian
Vòng lặp không gian bị đứt đoạn / Vòng lặp M
Vòng nối đất / Vòng tiêu chuẩn +D
Vòng lặp dấu hỏi / Vòng lặp đứt đoạn cực thấp
Sản phẩm có độ bám dính từ thấp đến cao:
Bằng cách áp dụng thuật toán cấu hình vòng lặp M độc quyền với độ chính xác cao, khả năng chịu sốc nhiệt được nâng cấp từ 500 chu kỳ lên 1500 chu kỳ.
Sản phẩm có độ bám dính từ thấp đến cao:
Đối với chiều cao vòng dây từ 300–500 μm, độ ổn định của phần thẳng đứng của vòng dây được cải thiện hiệu quả.
Thuật toán tạo hình vòng lặp hình bướm độc quyền với độ chính xác cao:
Nó giúp tăng cường độ tin cậy của sản phẩm. Các sản phẩm dây dẫn kép 2835 đạt khả năng chịu sốc nhiệt trên 2000 chu kỳ.
Chi tiết sản phẩm
Câu hỏi thường gặp
Máy HY-WB300 được trang bị hệ thống vận chuyển và nạp/dỡ vật liệu tự động được nâng cấp hoàn toàn, hộp đánh lửa được thiết kế mới để cải thiện khả năng tạo mối hàn, khả năng phục hồi đường dẫn dây thông minh để tối đa hóa MTBA (Thời gian giữa các lần hàn), kết nối IoT công nghiệp để theo dõi trạng thái theo thời gian thực và lập trình tham số tự động với tối ưu hóa tự học – mang lại khả năng tự động hóa và độ tin cậy vượt trội.
Máy HY-WB300 đạt độ chính xác liên kết ±2,0 μm ở mức 3 sigma với tốc độ liên kết 22 dây mỗi giây cho chiều dài dây 2 mm. Hệ thống thị giác zoom liên tục 2–6x và bộ xử lý hình ảnh tốc độ cao đảm bảo định vị dây chính xác cho các ứng dụng đóng gói bán dẫn đòi hỏi khắt khe.
Hệ thống hỗ trợ hơn chục cấu hình vòng lặp có thể lập trình, bao gồm vòng lặp hình bướm, vòng lặp chữ M, vòng lặp chữ Z, vòng lặp phẳng, vòng lặp nối đất và vòng lặp hình dấu hỏi. Thuật toán vòng lặp hình bướm và chữ M độc quyền mang lại khả năng chống sốc nhiệt được cải thiện. Hệ thống tương thích với dây dẫn bằng vàng, đồng, bạc và đồng mạ palladium có đường kính từ 0,6 đến 2,0 mil.
Việc thay thế khung dẫn điện cùng loại được hoàn tất trong vòng chưa đầy 4 phút, bao gồm cả việc lắp đặt bộ gia nhiệt, thay kẹp và tải xuống chương trình. Việc thay thế khung dẫn điện khác loại mất chưa đến 8 phút, giúp giảm đáng kể thời gian ngừng hoạt động và cải thiện hiệu quả tổng thể của thiết bị trong môi trường sản xuất đa dạng sản phẩm.
