Máy hàn dây siêu âm, máy hàn nêm nhôm nặng dùng cho bộ pin 18650 và 26800.

Máy siêu âm tự động HY-HW3741A cho nhôm nặng Máy hàn dây dạng nêm Sản phẩm này có đầu hàn xoay, theo dõi tần số kỹ thuật số tự động, kiểm soát áp suất chính xác, nhận dạng hình ảnh tiên tiến và điều khiển chuyển động vòng kín.

Thương hiệu :
HYRNUS
Mã số sản phẩm :
HY-HW3741A
Số lượng đặt hàng tối thiểu (MOQ) :
1 Set
Bảo hành :
One-Year Warranty and Lifetime Maintenance
Sự chi trả :
T/T
Thời gian giao hàng :
7-35 Days
Nguồn gốc sản phẩm :
China

LIÊN HỆ NGAY

Máy hàn dây siêu âm, máy hàn nêm nhôm nặng dùng cho bộ pin 18650 và 26800.

Giới thiệu sản phẩm

HY-HW3741A Nhôm nặng siêu âm tự độngMáy hàn dây dạng nêm Tích hợp hệ thống siêu âm theo dõi tần số kỹ thuật số hoàn toàn tự động, điều chỉnh áp suất bằng kỹ thuật số, bộ phận nhận dạng hình ảnh hiệu suất cao và mạch điều khiển chuyển động vòng kín hoàn toàn, thực sự hiện thực hóa quá trình tự động hóa hoàn toàn thiết bị hàn dây nhôm hạng nặng tại Trung Quốc.

Ứng dụng

Máy HY-HW3741A chủ yếu được sử dụng cho quá trình hàn nối các loại pin Tesla 18650, pin lithium 26800, mô-đun phục hồi nhanh IGBT, thiết bị điện tử ô tô và các sản phẩm liên quan khác. Được trang bị công nghệ nhận dạng hình ảnh tiên tiến và định vị tự động, máy cho phép định vị chính xác và tự động các vị trí hàn nối.

Ưu điểm chính

KHÔNG.	Lợi thế	Sự miêu tả
1	Chất lượng kết dính ổn định và đáng tin cậy	Hệ thống siêu âm kỹ thuật số mạnh mẽ đảm bảo chất lượng liên kết ổn định và đáng tin cậy.
2	Trái phiếu chất lượng cao ổn định	Hệ thống siêu âm theo dõi tần số hoàn toàn tự động và thiết kế đầu hàn tối ưu đảm bảo hơn nữa chất lượng mối hàn đồng nhất và cao.
3	Đầu ra áp suất đồng đều	Hệ thống điều khiển áp suất kỹ thuật số độc quyền duy trì áp suất đầu ra không đổi để đảm bảo độ đồng đều của quá trình liên kết.
4	Độ chính xác vị trí liên kết cao	Hệ thống truyền động cơ khí chính xác, máy tính công nghiệp đáng tin cậy và phần mềm với quyền sở hữu trí tuệ độc lập đảm bảo độ chính xác cao trong việc xác định vị trí liên kết.
5	Cảnh báo lỗi & Năng suất được cải thiện	Máy được trang bị nhiều chức năng cảnh báo lỗi và tự động tắt máy, bao gồm lỗi mối hàn đầu tiên và lỗi cấp dây bất thường, giúp giảm đáng kể tỷ lệ lỗi và nâng cao năng suất sản xuất, đồng thời tăng cường tính dễ vận hành và thân thiện với người dùng.
6	Vận hành dễ dàng & Hiệu quả cao	Máy có tính năng vận hành đơn giản và trực quan. Người vận hành mới có thể nhanh chóng nắm vững cách vận hành sau một thời gian đào tạo ngắn. Một người vận hành có thể điều khiển nhiều máy cùng lúc, giúp nâng cao hiệu quả sản xuất.

Đặc điểm thiết bị

KHÔNG.	Sự miêu tả
1	Nạp liệu thủ công, nhận dạng và định vị tự động, liên kết tự động, dỡ hàng thủ công.
2	Máy lắp ráp này chuyên dùng để sản xuất các sản phẩm pin theo yêu cầu của khách hàng và không phải là thiết bị đa năng.
3	Nếu được sử dụng cho các sản phẩm khác, cần phải điều chỉnh cho phù hợp với điều kiện thực tế.
4	Máy chủ yếu bao gồm cụm khung, mô-đun cấp dây XYZC, cơ cấu cấp dây, cụm định vị và kẹp đồ gá, cơ cấu đầu hàn và bảng điều khiển.
5	Trục X sử dụng động cơ tuyến tính, các mô-đun Y/Z sử dụng truyền động vít me bi chính xác. Độ lặp lại định vị nhỏ hơn...±Độ chính xác định vị góc là 0,02 mm.±1°.
6	Hệ thống điều khiển sử dụng máy tính công nghiệp kết hợp với card điều khiển chuyển động để điều khiển động cơ servo. Thiết bị dễ vận hành và bảo trì, có giao diện điều khiển thân thiện với người dùng, cài đặt thông số kỹ thuật số và tính linh hoạt cao.
7	Được trang bị kẹp nhanh và khởi động bằng một nút bấm, giúp việc nạp phôi trở nên đơn giản và an toàn cho người vận hành.

Quy trình sản xuất tóm tắt

KHÔNG.	Sự miêu tả
1	Người vận hành đặt sản phẩm lên giá đỡ bằng tay và kẹp chặt bằng kẹp nhanh.
2	Máy được khởi động chỉ bằng một nút bấm.
3	Hệ thống này chụp ảnh các dấu hiệu định vị trên sản phẩm thông qua camera để phục vụ việc định vị.
4	Sau khi định vị xong, cơ cấu chuyển động sẽ điều khiển đầu hàn thực hiện quá trình hàn.
5	Sau khi tất cả các cầu chì được hàn xong, đầu hàn sẽ quay trở lại vị trí ban đầu. Người vận hành sẽ tự tay lật sản phẩm và lặp lại các bước trên.
6	Sau khi hàn xong cả hai mặt, sản phẩm được dỡ xuống bằng tay.
7	Chu trình này lặp đi lặp lại liên tục để đảm bảo sản xuất không bị gián đoạn.

Thông số kỹ thuật chính

Mục	Thông số kỹ thuật
Nguồn điện	220VAC±10%, 50Hz, với hệ thống nối đất đáng tin cậy; công suất tiêu thụ tối đa khoảng 1660W
Tần số siêu âm	60 kHz
Công suất siêu âm	Công suất 0~24W, tự động chuyển đổi giữa mối nối thứ nhất và thứ hai.
Trục X	Được điều khiển bởi động cơ tuyến tính, độ chính xác định vị lặp lại lên đến...±0,02 mm
Đường kính dây nhôm có thể hàn	125~500μm (5~20 triệu)
Khu vực làm việc	Trục XY: Tối đa 300×300 mm (có thể tùy chỉnh theo yêu cầu)
	Hành trình trục Z: 70 mm; Xoay trục C:±90°
Thời gian siêu âm	10~500 ms, điều khiển đa kênh
Lực liên kết	50~1200 g, điều khiển đa kênh
Tốc độ liên kết	Khoảng 1,5 giây cho mỗi dây (Lưu ý: Tốc độ thực tế phụ thuộc rất nhiều vào đường kính dây, khoảng cách di chuyển giữa các cell và khả năng liên kết vật liệu).
Góc liên kết	±90°
Hệ thống thị giác	Kính hiển vi PR với độ phóng đại 0,5x
PR Illumination	Ánh sáng trắng với độ sáng có thể điều chỉnh.
Kích thước tổng thể (L)×W×H)	Khoảng 800×1000×1650 mm
Cân nặng	Khoảng 650 kg

Chi tiết sản phẩm

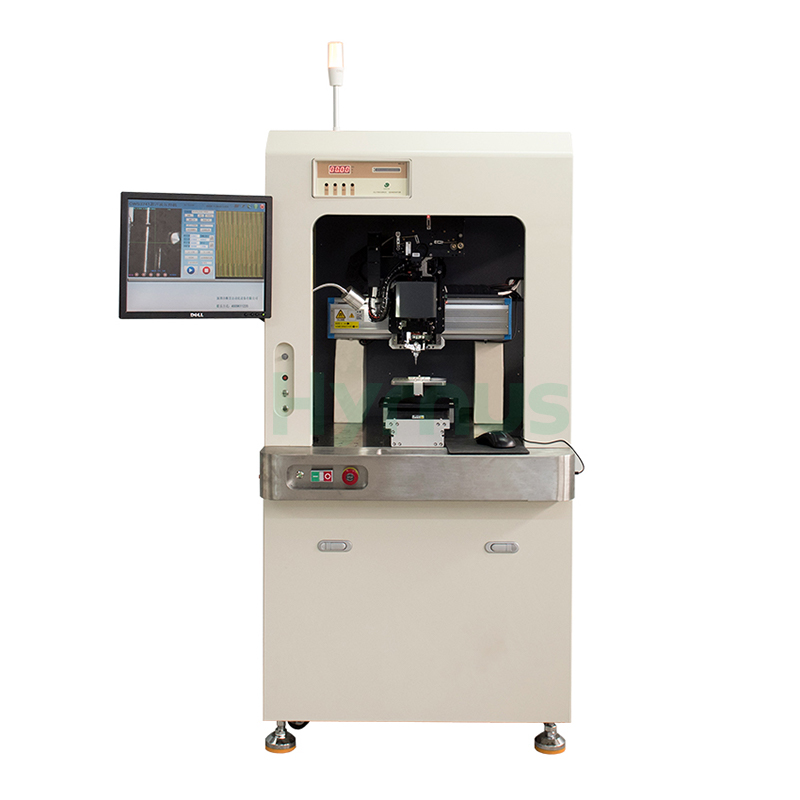

ultrasonic wire bonding machine
