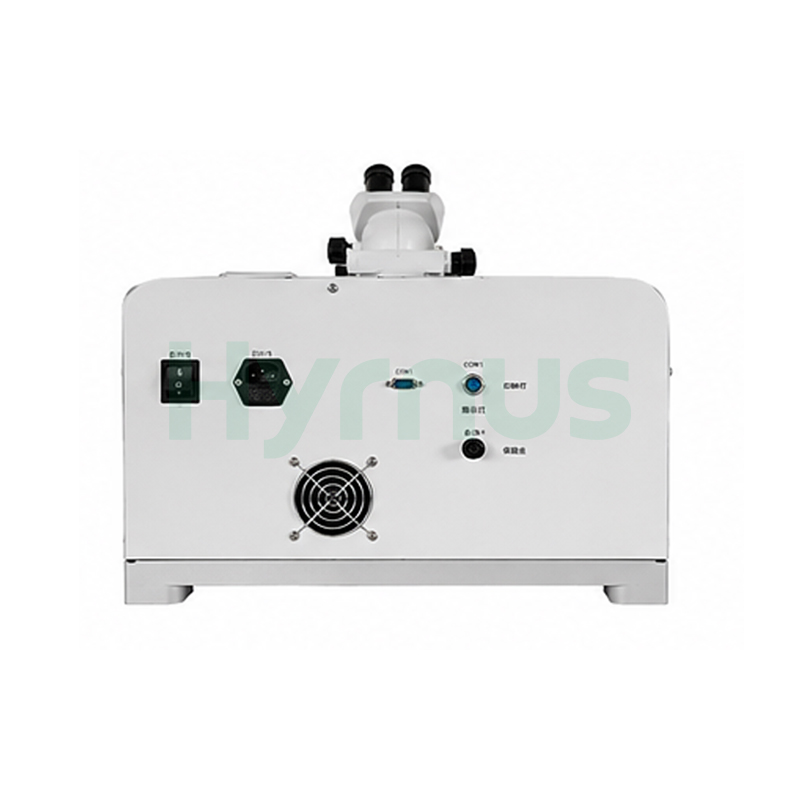

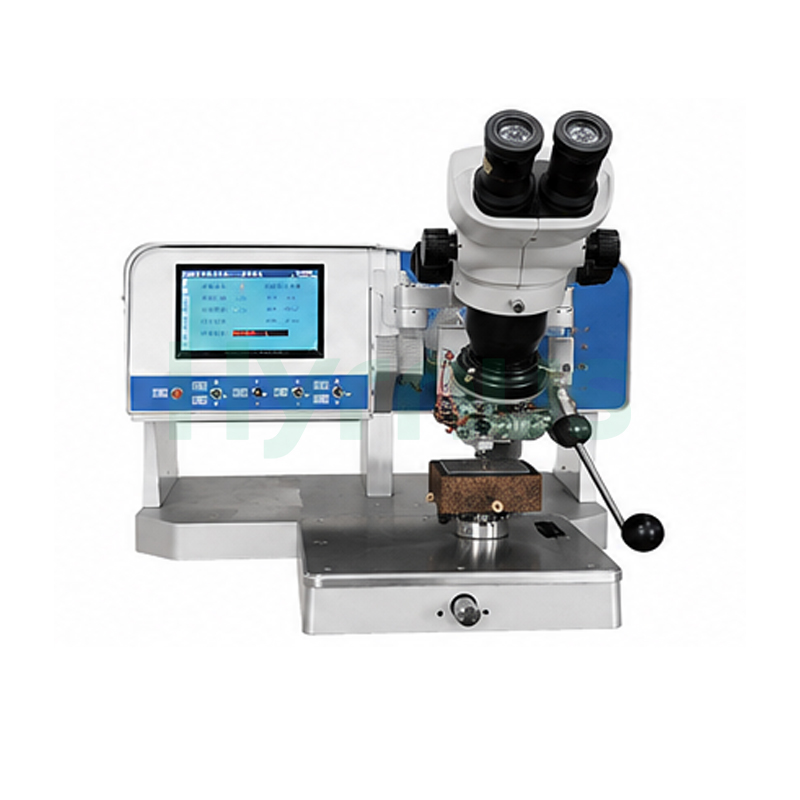

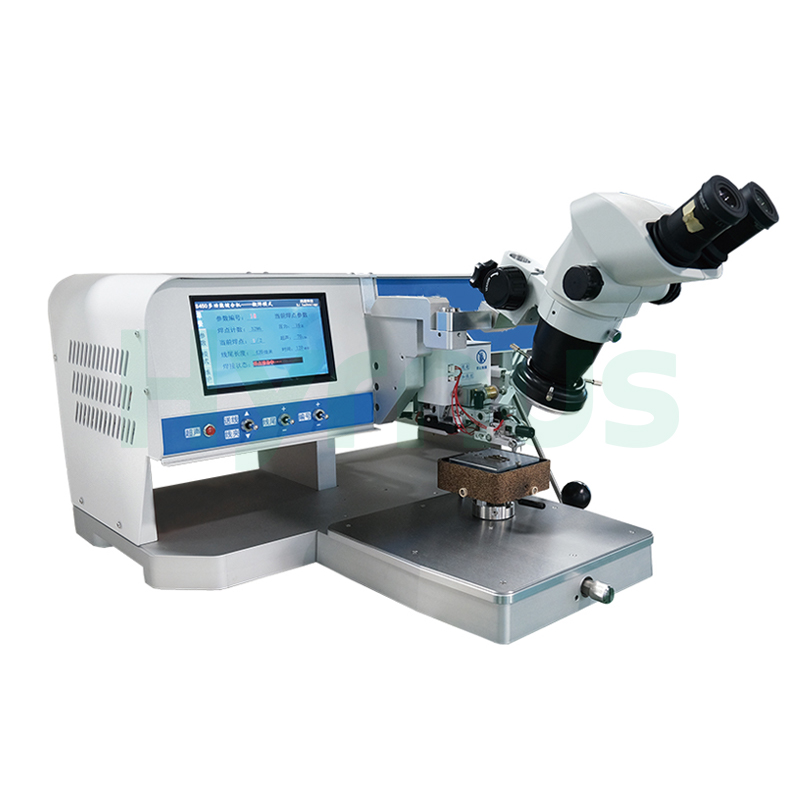

HY-WB150M Vàng Máy hàn ruy băngĐược thiết kế để kết nối chip-với-chân cắm bên trong các mạch lai, mô-đun COB, MCM, MEMS, RF, vi sóng, quang điện tử và thiết bị điện tử ô tô. Nó hỗ trợ các sản phẩm có kích thước dưới 200 mm và cung cấp đầu ra siêu âm ổn định để liên kết đáng tin cậy và nhất quán.
Thương hiệu :
HYRNUSMã số sản phẩm :
HY-WB150MSố lượng đặt hàng tối thiểu (MOQ) :
1 SetBảo hành :
One-Year Warranty and Lifetime MaintenanceSự chi trả :
T/TThời gian giao hàng :
7-35 DaysNguồn gốc sản phẩm :
ChinaMáy hàn ruy băng vàng, máy hàn dây bán dẫn dạng nêm.
Giới thiệu sản phẩm
HY-WB150MVàngMáy hàn ruy băng Được thiết kế để kết nối chip-đến-chân bên trong trong các bao bì linh kiện điện tử đặc biệt. Nó phù hợp với các mạch lai, mô-đun COB, MCM, thiết bị MEMS, mô-đun RF và vi sóng, thiết bị quang điện tử, điện tử quân sự và mô-đun điện tử ô tô.
Máy hỗ trợ các thiết bị có kích thước dưới 200 mm. Bằng cách thay thế các dụng cụ hàn có chiều dài khác nhau, máy có thể đáp ứng độ sâu khoang từ 12 mm đến 15 mm hoặc 21 mm. Máy cũng hỗ trợ hàn đầu vít không có đuôi và có đầu ra năng lượng siêu âm ổn định cùng hệ thống điều khiển điện tích hợp, giúp đảm bảo hoạt động đáng tin cậy và chất lượng hàn nhất quán.
Ứng dụng
Đặc trưng
| KHÔNG. | Tính năng |
| 1 | Học máy nâng cao với giao diện màn hình cảm ứng tiếng Trung |
| 2 | Có thể thích ứng với các thiết bị có độ sâu khoang khác nhau (từ 12 mm đến 15 mm)./21mm) bằng cách thay thế các mô hình mao mạch có chiều dài khác nhau |
| 3 | Có khả năng thực hiện chức năng không cần chạm vào đầu dây (chạm vào chân đế). |
| 4 | Điều khiển khóa pha DSP cho đầu ra siêu âm ổn định |
| 5 | Khả năng kiểm soát mối hàn dây mảnh vượt trội và khả năng thích ứng với chất nền mềm |
Thông số kỹ thuật chính
| NO | Phần | Tham số | Thông số kỹ thuật | Các thông số khác | |
| 1. | Bond Head | Z Travel | 18 mm | Kích thước cuộn dây | 1/2 inch |
| 2. | Phạm vi XY | X: 15 mm, Y: 15 mm | |||
| 3. | Bàn nâng | Z Travel | 0~18 mm | Nhiệt độ máy sưởi | Nhiệt độ phòng ~ 200°C |
| 4. | Phạm vi XY | 250 mm × 270 mm | Menu thao tác | Màn hình cảm ứng TFT 7 inch, menu tiếng Trung | |
| 5. | Công suất siêu âm | Điều khiển kỹ thuật số, phân chia 1000x | Nguồn điện | 220V ± 10% @ 50/60Hz, ≤500W | |
| 6. | Lực liên kết | 1~250 g | Kích thước (Rộng × Sâu × Cao) | ≤620 × 640 × 450 mm | |
| 7. | Các loại dây | Dải ruy băng vàng 50×12,5 ~ 300×25,4 μm | Cân nặng | Tổng trọng lượng: khoảng 70 kg; Trọng lượng tịnh: khoảng 45 kg | |
| 8. | Cấu hình tiêu chuẩn | Máy chính, cuộn dây 1/2 inch, đèn LED, kính hiển vi soi nổi, giá đỡ phôi, bộ cấp dây 90° | |||
Điều khoản sử dụng
| No | Mục | Yêu cầu |
| 1. | Tham số | Thông số kỹ thuật |
| 2. | Nhiệt độ môi trường xung quanh (Nhiệt độ phòng) | 15°C ~ 30°C |
| 3. | Độ ẩm tương đối môi trường xung quanh | 30% ~ 60% (không ngưng tụ) |
| 4. | Rung động | Rung động có thể ảnh hưởng đến độ chính xác của thiết bị; hãy tránh xa các nguồn gây rung động. |
| 5. | Yêu cầu về nguồn điện | 1. Điện áp: 220V ± 10% 2. Công suất: ≤ 500W 3. Tần số: 50/60Hz |
| 6. | Tiếp đất | Phải được nối đất đúng cách. Tuân thủ các quy định địa phương về thông số kỹ thuật nối đất. |
| 7. | Điện áp | 220V ± 10% |
| 8. | Tính thường xuyên | 50/60Hz |
| 9. | Tiếp đất | Phải được nối đất |
| 10. | Quyền lực | ≤ 500W |
| 11. | Thông số kỹ thuật giao diện | 5A, Một pha, 3 dây |
Chi tiết sản phẩm
