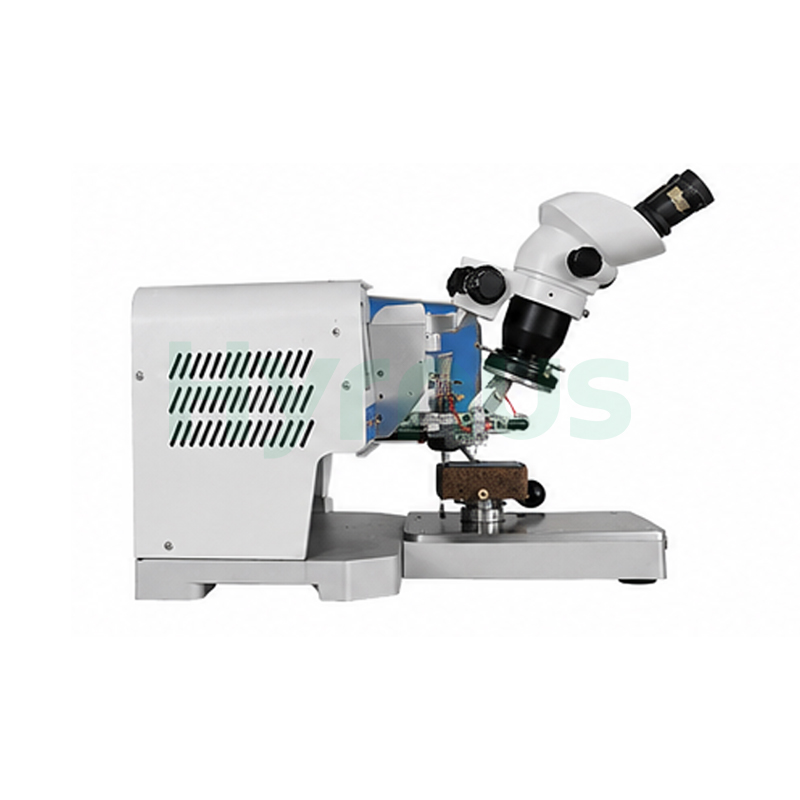

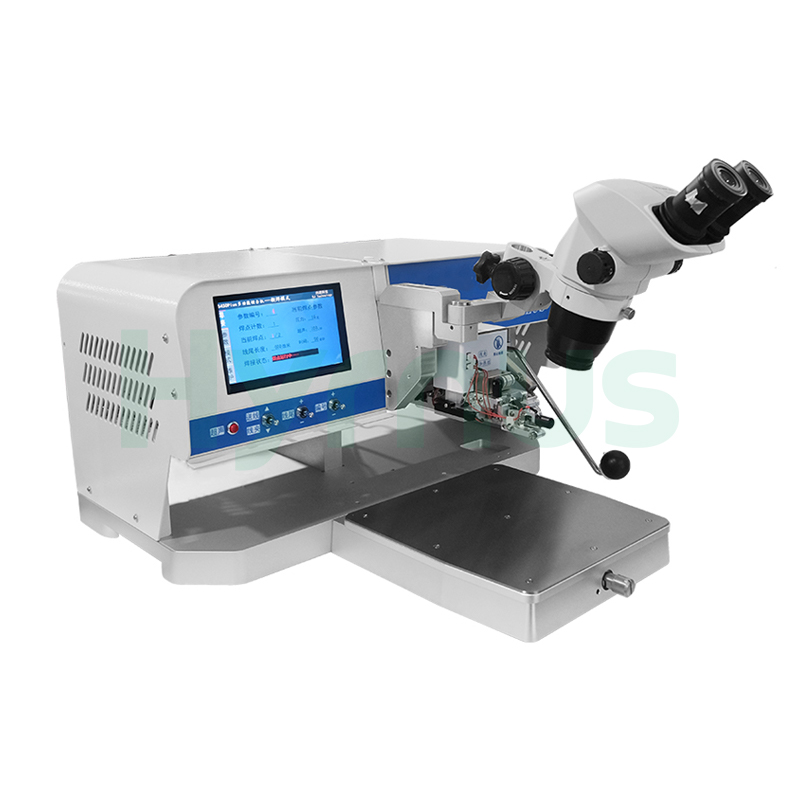

HY-WB350PM / HY-WB350M Máy hàn dây vàng dạng nêm Được thiết kế để kết nối chip-với-chân cắm bên trong các mạch lai, mô-đun COB, MCM, MEMS, RF, vi sóng, quang điện tử và thiết bị điện tử ô tô. Nó hỗ trợ các sản phẩm có kích thước dưới 200 mm và cung cấp đầu ra siêu âm ổn định cho hiệu suất liên kết đáng tin cậy.
Thương hiệu :
HYRNUSMã số sản phẩm :
HY-WB350PM / HY-WB350MSố lượng đặt hàng tối thiểu (MOQ) :
1 SetBảo hành :
One-Year Warranty and Lifetime MaintenanceSự chi trả :
T/TThời gian giao hàng :
7-35 DaysNguồn gốc sản phẩm :
ChinaMáy hàn dây vàng dạng nêm, máy hàn dây COB dạng nêm dùng cho dây hợp kim đặc biệt.
Giới thiệu sản phẩm
HY-WB350PM / HY-WB350MMáy hàn dây vàng dạng nêmĐược thiết kế để kết nối chip-đến-chân bên trong trong các bao bì linh kiện điện tử đặc biệt. Nó phù hợp với các mạch lai, mô-đun COB, MCM, thiết bị MEMS, mô-đun RF và vi sóng, thiết bị quang điện tử, điện tử quân sự và mô-đun điện tử ô tô.
Máy hỗ trợ các thiết bị có kích thước dưới 200 mm. Bằng cách thay thế các dụng cụ hàn có chiều dài khác nhau, máy có thể đáp ứng độ sâu khoang 15 mm và 21 mm. Máy cũng hỗ trợ hàn đầu nối không có đuôi và có đầu ra năng lượng siêu âm ổn định cùng hệ thống điều khiển điện tích hợp, giúp đảm bảo chất lượng hàn nhất quán và hoạt động đáng tin cậy.
Ứng dụng
Đặc trưng
| KHÔNG. | Tính năng |
| 1 | Tương thích với các đầu dò tần số cao và tần số thấp. |
| 2 | Hệ thống điều khiển áp suất vòng kín độ chính xác cao (độ chính xác trong phạm vi 1 g) |
| 3 | Có khả năng thực hiện chức năng không cần chạm vào đầu dây (chạm vào chân đế). |
| 4 | Chuyển đổi nhanh chóng giữa chế độ công suất cao và thấp. |
| 5 | Hệ thống điều khiển điện tích hợp |
Thông số kỹ thuật chính
| NO | Phần | Tham số | Thông số kỹ thuật | Các thông số khác | |
| 1. | Bond Head | Z Travel | 18 mm | Kích thước cuộn dây | 1/2 inch |
| 2. | Phạm vi XY | X: 15 mm, Y: 15 mm | |||
| 3. | Bàn nâng | Z Travel | 0~18 mm | Nhiệt độ máy sưởi | Nhiệt độ phòng ~ 200°C |
| 4. | Phạm vi XY | 250 mm × 270 mm | Menu thao tác | Màn hình cảm ứng TFT 7 inch, menu tiếng Trung | |
| 5. | Công suất siêu âm | Điều khiển kỹ thuật số, phân chia 1000x | Nguồn điện | 220V ± 10% @ 50/60Hz, ≤500W | |
| 6. | Lực liên kết | 1~250 g | Kích thước (Rộng × Sâu × Cao) | ≤620 × 640 × 450 mm | |
| 7. | Các loại dây | HY-WB350PM: Dây vàng 15~75 μm,,Dây nhôm 18~100 μm，Dây ruy băng vàng 12,7×50 ~ 25,4×300 μm, dây hợp kim đặc biệt HY-WB350M: Dây vàng 15~75 μm, dây bạch kim 18~25 μm, dây nhôm 18~100 μm | Cân nặng | Tổng trọng lượng: khoảng 70 kg; Trọng lượng tịnh: khoảng 45 kg | |
| 8. | Cấu hình tiêu chuẩn | Máy chính, cuộn dây 1/2 inch, đèn LED, kính hiển vi soi nổi, giá đỡ phôi, bộ cấp dây 90° | |||
Điều khoản sử dụng
| No | Mục | Yêu cầu |
| 1. | Tham số | Thông số kỹ thuật |
| 2. | Nhiệt độ môi trường xung quanh (Nhiệt độ phòng) | 15°C ~ 30°C |
| 3. | Độ ẩm tương đối môi trường xung quanh | 30% ~ 60% (không ngưng tụ) |
| 4. | Rung động | Rung động có thể ảnh hưởng đến độ chính xác của thiết bị; hãy tránh xa các nguồn gây rung động. |
| 5. | Yêu cầu về nguồn điện | 1. Điện áp: 220V ± 10% 2. Công suất: ≤ 500W 3. Tần số: 50/60Hz |
| 6. | Tiếp đất | Phải được nối đất đúng cách. Tuân thủ các quy định địa phương về thông số kỹ thuật nối đất. |
| 7. | Điện áp | 220V ± 10% |
| 8. | Tính thường xuyên | 50/60Hz |
| 9. | Tiếp đất | Phải được nối đất |
| 10. | Quyền lực | ≤ 500W |
| 11. | Thông số kỹ thuật giao diện | 5A, Một pha, 3 dây |
