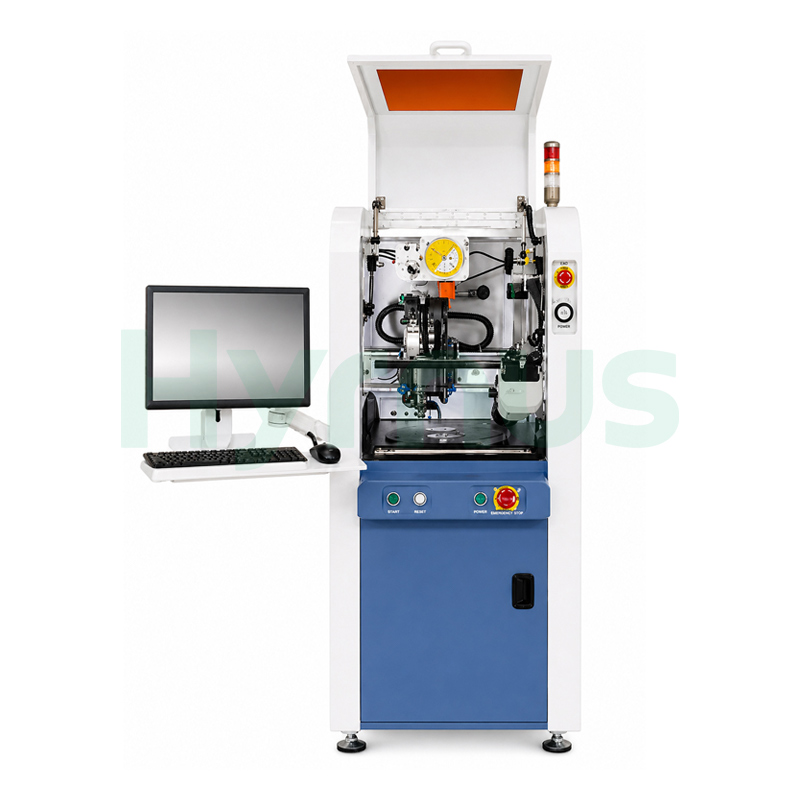

ChinaMáy hàn dây tự động hoàn toàn, mô-đun nguồn, máy hàn dây công suất lớn
Giới thiệu sản phẩm
HY-HW300 Tự động hoàn toànMáy hàn dây tải nặng Máy này được thiết kế đặc biệt cho các quy trình kết nối chân bên trong chip trong sản xuất các linh kiện điện tử đặc biệt và được công nhận là một trong những thiết bị quan trọng trong sản xuất linh kiện điện tử. Nó chủ yếu được sử dụng trong các mô-đun nguồn cho các ứng dụng như xe năng lượng mới và xe đạp điện; mô-đun phát điện và chuyển đổi năng lượng gió; mô-đun phát điện, chuyển đổi và lưu trữ năng lượng mặt trời; hệ thống điện pin lithium; hệ thống vận tải đường sắt; mô-đun cung cấp điện cho thiết bị y tế và hàng không, cũng như các linh kiện ô tô, bộ chuyển đổi và các ứng dụng liên quan khác.
Hiệu suất thiết bị
| KHÔNG. | Tính năng |
| 1 | Tự động giám sát biến dạng mối hàn theo thời gian thực, cung cấp phản hồi trực tiếp về trạng thái hàn và điều khiển. |
| 2 | Giám sát năng lượng siêu âm theo thời gian thực, cung cấp khả năng điều khiển phản hồi năng lượng hàn. |
| 3 | Hỗ trợ khả năng điều khiển vòng lặp có chiều dài và chiều cao không đổi. |
| 4 | Hỗ trợ khả năng kiểm tra kéo không phá hủy. |
| 5 | Dễ dàng thay thế lưỡi cắt trước và sau. |
| 6 | Hỗ trợ chế độ cắt chủ động, cung cấp khả năng điều khiển độ sâu cắt ổn định và chính xác. |
| 7 | Hỗ trợ kẹp dây cuộn âm thanh |
| 8 | Hỗ trợ hiệu chuẩn lực tự động |
| 9 | Công cụ hỗ trợ hình ảnh bảo trì đầu hàn độ phân giải cao |
Thông số kỹ thuật
| KHÔNG. | Tham số | Thông số kỹ thuật |
| 1. | Độ chính xác của liên kết | ±5 μm @ 3σ |
| 2. | Lực liên kết | 50~1500 g |
| 3. | Khu vực liên kết | X: 305 mm, Y: 457 mm, xoay ±220° |
| 4. | Chiều dài mao mạch | 2,5 inch, 2 inch |
| 5. | Dòng sản phẩm du lịch Z | 50 mm, độ phân giải 0,1 μm |
| 6. | Các loại dây | Dây nhôm (100~500 μm), Dây đồng (100~300 μm) |
| 7. | Đầu dò siêu âm | Tần số: 60 kHz; Công suất: 0~60 W, khả năng ứng dụng linh hoạt theo từng bước. |
| 8. | Tốc độ liên kết | ≥ 1,2 dây/giây |
| 9. | Điều khiển vòng lặp | Có thể lập trình hoàn toàn |
| 10. | Hệ điều hành | Windows 10 |
| 11. | Phạm vi độ sâu khoang | Tối đa 35 mm |
| 12. | Trọng lượng tịnh của thiết bị | Khoảng 1200 kg |
Điều khoản sử dụng
| No | Mục | Yêu cầu |
| 1. | Kích thước (Rộng × Sâu × Cao) | ≤1000 × 1500 × 1700 mm (không bao gồm không gian màn hình) |
| 2. | Trọng lượng thiết bị | Khoảng 1200 kg |
| 3. | Nhiệt độ môi trường xung quanh | Nhiệt độ phòng bình thường (20°C ~ 26°C); vận hành ở nhiệt độ cao sẽ ảnh hưởng đến tuổi thọ thiết bị. |
| 4. | Yêu cầu về khí nén | 0,4~0,8 MPa, lưu lượng >150 L/phút (xử lý khô, loại bỏ bụi, tách dầu-nước) |
| Hàm lượng dầu còn sót lại: 0,01 ppm; Lọc: hạt >0,01 μm; Nhiệt độ điểm sương thấp: -20°C | ||
| 5. | Độ ẩm môi trường xung quanh | Độ ẩm tương đối ≤60% |
| 6. | Rung động môi trường | Rung động có thể ảnh hưởng đến độ chính xác của thiết bị; hãy tránh xa các nguồn gây rung động. |
| 7. | Tiếp đất | Phải được nối đất đúng cách. Tuân thủ các quy định địa phương về thông số kỹ thuật nối đất. |
| 8. | Người khác | - Đảm bảo nguồn điện được đặt gần máy. |
| - Sau khi lắp đặt tại công trường, cần phải tiến hành san lấp mặt bằng chính xác bằng dụng cụ đo độ cao. | ||
| - Không sử dụng máy ở những khu vực có tiếng ồn lớn, rung động mạnh, nhiệt độ cao hoặc bị nhiễm dầu. | ||
| - Tránh lắp đặt máy gần quạt làm mát, lỗ thông gió hoặc các nguồn gây ô nhiễm dầu. | ||
| 9. | Điện áp | Điện áp xoay chiều 220V ± 10% |
| 10. | Tính thường xuyên | 50/60 Hz |
| 11. | Tiếp đất | Phải được nối đất |
| 12. | Quyền lực | ≥ 1000 W |
| 13. | Thông số kỹ thuật giao diện | 10A, Một pha, 3 dây |
Chi tiết sản phẩm
HY-WB250M /HY-WB250PM Máy ghép nối hình nêm bi Được thiết kế để kết nối dây dẫn bên trong các mạch lai, mô-đun COB, MCM, MEMS, RF, quang điện tử, vi sóng và thiết bị điện tử ô tô. Nó hỗ trợ các sản phẩm có kích thước dưới 200 mm, phù hợp với nhiều độ sâu khoang khác nhau và cung cấp đầu ra siêu âm ổn định cho hiệu suất liên kết đáng tin cậy.
HY-BW830 WNgười liên kết lửaĐây là hệ thống hàn dây nhôm được thiết kế để lắp ráp mô-đun nguồn, chủ yếu được sử dụng để kết nối dây dẫn giữa pin và thanh dẫn điện, hỗ trợ đường kính dây nhôm từ 125–500 μm.
Máy siêu âm tự động HY-HW3741A cho nhôm nặng Máy hàn dây dạng nêm Sản phẩm này có đầu hàn xoay, theo dõi tần số kỹ thuật số tự động, kiểm soát áp suất chính xác, nhận dạng hình ảnh tiên tiến và điều khiển chuyển động vòng kín.
Máy siêu âm tự động HY-HW3850 Máy hàn nêm dây nhôm nặng Máy được thiết kế để hàn dây hiệu quả cao cho các loại bán dẫn công suất như TO-220, TO-247, TO-252, TO-251 và TO-263. Với hai đầu hàn, định vị trực quan PR và khả năng tự động nạp/tháo dây, máy hỗ trợ đường kính dây nhôm từ 125 đến 500 μm, mang lại khả năng hàn chính xác, ổn định và nhất quán cho sản xuất hàng loạt.
Máy siêu âm HY-HW3200 Máy hàn nêm dây nhôm nặng Máy được thiết kế để hàn dây bên trong các linh kiện bán dẫn công suất như MOSFET, transistor công suất cao, diode, thyristor và module công suất. Máy có tính năng điều khiển chuyển động chính xác, thông số hàn có thể điều chỉnh, đầu ra siêu âm ổn định và hỗ trợ từ 1 đến 6 điểm hàn, đảm bảo chất lượng hàn đáng tin cậy và hoạt động hiệu quả.
Máy hàn dây HY-WB300 là hệ thống hàn dây tự động hoàn toàn với độ chính xác cao, được thiết kế cho các công nghệ đóng gói bán dẫn tiên tiến, hỗ trợ các loại SOT, SOP, MEMS, DFN, QFN, SiP và nhiều dạng đóng gói khác nhau, tương thích với dây vàng, đồng, bạc, đồng mạ palladium, dây hợp kim, v.v.
Máy hàn dây HY-WB200 là hệ thống hàn dây tự động độ chính xác cao, hỗ trợ các loại bao bì SOT, SOP, MEMS, DFN, QFN, SiP và nhiều dạng bao bì khác nhau, tương thích với dây vàng, đồng, bạc và hợp kim.
HY-RW4000 Máy hàn nối lại dây bán dẫn chính xáclà loại máy móc chuyên dụng được thiết kế đặc biệt dành cho các nhà sản xuất PCB (mạch in) để liên kết lại bảng mạch.
