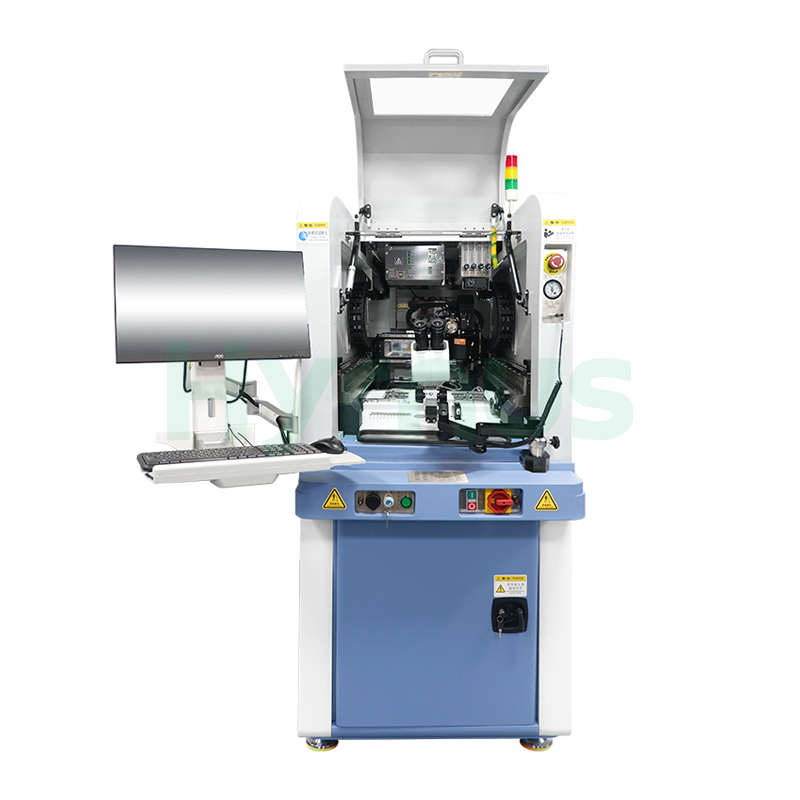

Máy giặt tự động HY-WB800 Máy hàn dây truy cập sâu Được thiết kế để kết nối chip bên trong trong các bao bì điện tử tiên tiến. Nó được sử dụng rộng rãi trong các mạch lai, MCM, MEMS, RF, vi sóng, quang điện tử và các mô-đun ô tô. Nó có các tính năng như liên kết thời gian thực và giám sát siêu âm, điều khiển vòng lặp chính xác, hệ thống EFO và cấp dây ổn định cao cho các ứng dụng cao cấp đáng tin cậy.
Thương hiệu :
HYRNUSMã số sản phẩm :
HY-WB800Số lượng đặt hàng tối thiểu (MOQ) :
1 SetBảo hành :
One-Year Warranty and Lifetime MaintenanceSự chi trả :
T/TThời gian giao hàng :
7-35 DaysNguồn gốc sản phẩm :
ChinaMáy hàn dây MEMS truy cập sâu BBOS Thiết bị hàn dây
Giới thiệu sản phẩm
Máy hút thuốc tự động HY-WB800Máy hàn dây truy cập sâu Máy hàn chân cắm thích hợp cho quy trình kết nối chân cắm bên trong chip trong sản xuất linh kiện điện tử đặc biệt và là một trong những thiết bị quan trọng trong đóng gói linh kiện điện tử. Nó chủ yếu được sử dụng trong mạch lai, mô-đun COB, MCM, thiết bị MEMS, thiết bị/mô-đun RF, thiết bị quang điện tử, thiết bị vi sóng, thiết bị quân sự, thiết bị quang điện tử cao cấp, mô-đun điện tử ô tô và các linh kiện điện tử khác.
Đặc trưng
| KHÔNG. | Tính năng |
| 1 | Kiểm tra mối hàn BMS (chất lượng liên kết) theo thời gian thực |
| 2 | Giám sát năng lượng siêu âm theo thời gian thực, cung cấp khả năng điều khiển phản hồi năng lượng hàn. |
| 3 | Điều khiển cung có chiều dài và chiều cao cố định |
| 4 | Cơ cấu điều khiển dây đuôi bằng động cơ áp điện, đảm bảo tính nhất quán của dây đuôi. |
| 5 | Tương thích với ống mao dẫn 16mm và 19mm |
| 6 | Công cụ hỗ trợ hình ảnh bảo trì đầu hàn độ phân giải cao |
| 7 | Có khả năng thực hiện chức năng không cần chạm vào đầu dây (chạm vào chân đế). |
| 8 | Được trang bị bộ phận ngắt lửa điện tử cao áp âm (EFO). |
| 9 | Hỗ trợ cấp dây chủ động với kẹp dây. |
Thông số kỹ thuật
| KHÔNG. | Tham số | Thông số kỹ thuật |
| 1. | Độ chính xác của liên kết | ±3 μm @ 3σ |
| 2. | Lực liên kết | 0~220 g |
| 3. | Khu vực liên kết | X: 305 mm, Y: 457 mm |
| 4. | Chiều dài mao mạch | 16 mm, 19 mm |
| 5. | Dòng sản phẩm du lịch Z | 40 mm |
| 6. | Các loại dây | Dây vàng (18~75 μm) |
| 7. | Phạm vi quay P | 0~180° |
| 8. | Tốc độ liên kết | ≥ 4 dây/giây |
| 9. | Điều khiển vòng lặp | Có thể lập trình hoàn toàn |
| 10. | Kích thước cuộn dây | 2 inch |
| 11. | Dải siêu âm | Độ chính xác điều khiển 0~4 W, khả năng ứng dụng linh hoạt theo từng bước. |
| 12. | Phạm vi nhiệt độ của giá đỡ phôi | Nhiệt độ phòng ~ 250°C |
| 13. | Phạm vi độ sâu khoang | Tối đa 12 mm |
| 14. | Hệ điều hành | Windows 10 |
Điều khoản sử dụng
| No | Mục | Yêu cầu |
| 1. | Kích thước (Rộng × Sâu × Cao) | ≤1000 × 1500 × 1700 mm (không bao gồm không gian màn hình) |
| 2. | Trọng lượng thiết bị | Khoảng 1200 kg |
| 3. | Nhiệt độ môi trường xung quanh | Nhiệt độ phòng bình thường (20°C ~ 26°C); vận hành ở nhiệt độ cao sẽ ảnh hưởng đến tuổi thọ thiết bị. |
| 4. | Yêu cầu về khí nén | 0,4~0,8 MPa, lưu lượng >150 L/phút (xử lý khô, loại bỏ bụi, tách dầu-nước) |
| Hàm lượng dầu còn sót lại: 0,01 ppm; Lọc: hạt >0,01 μm; Nhiệt độ điểm sương thấp: -20°C | ||
| 5. | Độ ẩm môi trường xung quanh | Độ ẩm tương đối ≤60% |
| 6. | Rung động môi trường | Rung động có thể ảnh hưởng đến độ chính xác của thiết bị; hãy tránh xa các nguồn gây rung động. |
| 7. | Tiếp đất | Phải được nối đất đúng cách. Tuân thủ các quy định địa phương về thông số kỹ thuật nối đất. |
| 8. | Người khác | - Đảm bảo nguồn điện được đặt gần máy. |
| - Sau khi lắp đặt tại công trường, cần phải tiến hành san lấp mặt bằng chính xác bằng dụng cụ đo độ cao. | ||
| - Không sử dụng máy ở những khu vực có tiếng ồn lớn, rung động mạnh, nhiệt độ cao hoặc bị nhiễm dầu. | ||
| - Tránh lắp đặt máy gần quạt làm mát, lỗ thông gió hoặc các nguồn gây ô nhiễm dầu. | ||
| 9. | Điện áp | 220V ± 10% |
| 10. | Tính thường xuyên | 50/60Hz |
| 11. | Tiếp đất | Phải được nối đất |
| 12. | Quyền lực | ≤ 500W |
| 13. | Thông số kỹ thuật giao diện | 5A, Một pha, 3 dây |
Chi tiết sản phẩm
