Máy hàn dây nhôm dạng nêm tự động hoàn toàn, có khả năng tiếp cận sâu.

Máy dò sâu HY-WB900 Máy hàn dây hình nêm Được thiết kế cho kết nối chip-đến-chân trong bao bì linh kiện điện tử tiên tiến. Nó hỗ trợ các mạch lai, COB, MCM, MEMS, RF, quang điện tử và mô-đun ô tô, với các tính năng như giám sát biến dạng liên kết thời gian thực, phản hồi năng lượng siêu âm, điều khiển vòng lặp chính xác và quản lý dây dẫn đuôi nhất quán.

Thương hiệu :
HYRNUS
Mã số sản phẩm :
HY-WB900
Số lượng đặt hàng tối thiểu (MOQ) :
1 Set
Bảo hành :
One-Year Warranty and Lifetime Maintenance
Sự chi trả :
T/T
Thời gian giao hàng :
7-35 Days
Nguồn gốc sản phẩm :
China

LIÊN HỆ NGAY

Máy hàn dây nhôm dạng nêm tự động hoàn toàn, có khả năng tiếp cận sâu.

Giới thiệu sản phẩm

Máy dò sâu HY-WB900Máy hàn dây hình nêm Nó phù hợp với quy trình kết nối chân bên trong của chip trong sản xuất các linh kiện điện tử đặc biệt và là một trong những thiết bị quan trọng trong đóng gói linh kiện điện tử. Nó chủ yếu được sử dụng trong các mạch lai, COB mCác mô-đun, MCM, thiết bị MEMS, thiết bị/mô-đun RF, thiết bị quang điện tử, thiết bị vi sóng, thiết bị quân sự, thiết bị quang điện tử cao cấp, mô-đun điện tử ô tô và các linh kiện điện tử khác.

Đặc trưng

KHÔNG.	Tính năng
1	Tự động giám sát biến dạng mối hàn theo thời gian thực, cung cấp phản hồi trực tiếp về trạng thái hàn và điều khiển.
2	Giám sát năng lượng siêu âm theo thời gian thực, cung cấp khả năng điều khiển phản hồi năng lượng hàn.
3	Khả năng điều khiển vòng lặp có chiều dài và chiều cao không đổi
4	Cơ cấu điều khiển dây đuôi bằng động cơ áp điện, đảm bảo tính nhất quán của dây đuôi.
5	Tương thích với ống mao dẫn 19mm và 25mm
6	Công cụ hỗ trợ hình ảnh bảo trì đầu hàn độ phân giải cao

Thông số kỹ thuật

KHÔNG.	Tham số	Thông số kỹ thuật
1.	Độ chính xác của liên kết	±3 μm @ 3σ
2.	Lực liên kết	0~220 g
3.	Khu vực liên kết	X: 305 mm, Y: 457 mm
4.	Chiều dài mao mạch	19 mm, 25 mm
5.	Dòng sản phẩm du lịch Z	40 mm
6.	Các loại dây	Dây vàng (18~75 μm), Dây nhôm (18~75 μm)
7.	Phạm vi quay P	±220°
8.	Tốc độ liên kết	≥ 4 dây/giây
9.	Điều khiển vòng lặp	Có thể lập trình hoàn toàn
10.	Kích thước cuộn dây	2 inch
11.	Dải siêu âm	Độ chính xác điều khiển 0~4 W, khả năng ứng dụng linh hoạt theo từng bước.
12.	Phạm vi nhiệt độ của giá đỡ phôi	Nhiệt độ phòng ~ 250°C
13.	Phạm vi độ sâu khoang	Tối đa 16 mm
14.	Hệ điều hành	Windows 10

Điều khoản sử dụng

No	Mục	Yêu cầu
1.	Kích thước (Rộng × Sâu × Cao)	≤1000 × 1500 × 1700 mm (không bao gồm không gian màn hình)
2.	Trọng lượng thiết bị	Khoảng 1200 kg
3.	Nhiệt độ môi trường xung quanh	Nhiệt độ phòng bình thường (20°C ~ 26°C); vận hành ở nhiệt độ cao sẽ ảnh hưởng đến tuổi thọ thiết bị.
4.	Yêu cầu về khí nén	0,4~0,8 MPa, lưu lượng >150 L/phút (xử lý khô, loại bỏ bụi, tách dầu-nước)
4.	Yêu cầu về khí nén	Hàm lượng dầu còn sót lại: 0,01 ppm; Lọc: hạt >0,01 μm; Nhiệt độ điểm sương thấp: -20°C
5.	Độ ẩm môi trường xung quanh	Độ ẩm tương đối ≤60%
6.	Rung động môi trường	Rung động có thể ảnh hưởng đến độ chính xác của thiết bị; hãy tránh xa các nguồn gây rung động.
7.	Tiếp đất	Phải được nối đất đúng cách. Tuân thủ các quy định địa phương về thông số kỹ thuật nối đất.
8.	Người khác	- Đảm bảo nguồn điện được đặt gần máy.
		- Sau khi lắp đặt tại công trường, cần phải tiến hành san lấp mặt bằng chính xác bằng dụng cụ đo độ cao.
		- Không sử dụng máy ở những khu vực có tiếng ồn lớn, rung động mạnh, nhiệt độ cao hoặc bị nhiễm dầu.
		- Tránh lắp đặt máy gần quạt làm mát, lỗ thông gió hoặc các nguồn gây ô nhiễm dầu.
9.	Điện áp	220V ± 10%
10.	Tính thường xuyên	50/60Hz
11.	Tiếp đất	Phải được nối đất
12.	Quyền lực	≤ 500W
13.	Thông số kỹ thuật giao diện	5A, Một pha, 3 dây

Chi tiết sản phẩm

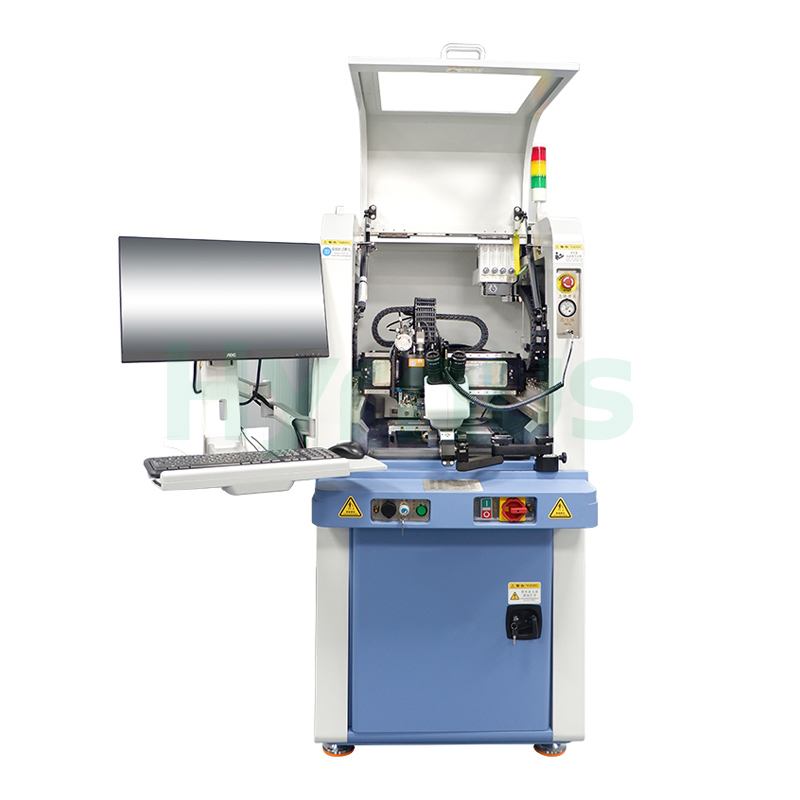

wedge bonding machine

Câu hỏi thường gặp

Máy hàn dây dẫn sâu HY-WB900 được sử dụng để làm gì?

Module HY-WB900 được sử dụng để kết nối các chip bên trong trong các loại bao bì linh kiện điện tử đặc biệt. Nó phù hợp với các mạch lai, module COB, MCM, thiết bị MEMS, module RF, thiết bị quang điện tử, thiết bị vi sóng, module điện tử ô tô và các linh kiện điện tử có độ tin cậy cao khác.

Ưu điểm chính của máy hàn dây dẫn sâu là gì?

Máy hàn dây chuyên dụng cho các thiết bị có khoang sâu hoặc cấu trúc bao bì phức tạp được thiết kế cho các thiết bị đó. Nó cho phép hàn dây ổn định ở những khu vực khó tiếp cận bằng các máy hàn dây tiêu chuẩn.

Máy này hỗ trợ phương pháp liên kết nào?

Máy HY-WB900 được thiết kế để hàn nêm 90° ở độ sâu lớn, phù hợp với các cấu trúc đóng gói đặc biệt và các ứng dụng yêu cầu hiệu suất hàn nêm ổn định.

Những loại vật liệu dây dẫn và đường kính dây dẫn nào được hỗ trợ?

Máy hỗ trợ dây vàng và dây nhôm, với đường kính dây từ 18–75 μm.
