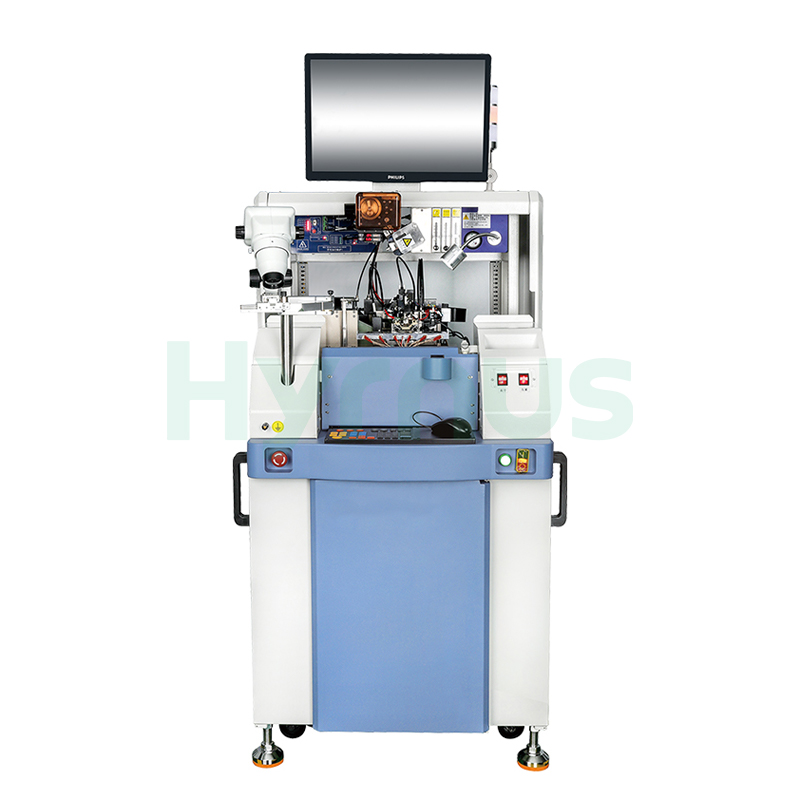

HY-WB600 Máy hàn dây vàng Được thiết kế cho kết nối chip-chân bên trong các linh kiện điện tử đặc biệt như linh kiện rời rạc, thiết bị vi sóng, laser và thiết bị truyền thông quang học. Nó hỗ trợ các giá đỡ phôi tùy chỉnh, đầu ra siêu âm ổn định, hàn dây vàng và tạo gờ, với các quy trình dây hợp kim, đồng và bạc tùy chọn.
Thương hiệu :
HYRNUSMã số sản phẩm :
HY-WB600Số lượng đặt hàng tối thiểu (MOQ) :
1 SetBảo hành :
One-Year Warranty and Lifetime MaintenanceSự chi trả :
T/TThời gian giao hàng :
7-35 DaysNguồn gốc sản phẩm :
ChinaMáy hàn dây vàng cho bao bì IC, máy hàn dây lật chip.
Giới thiệu sản phẩm
HY-WB600 Máy hàn dây vàngĐược thiết kế cho quy trình kết nối chân bên trong của chip trong sản xuất linh kiện điện tử đặc biệt. Nó được sử dụng rộng rãi trong các thiết bị rời rạc, thiết bị vi sóng, laser, thiết bị truyền thông quang học và các linh kiện điện tử chính xác khác.
Máy hỗ trợ các loại giá đỡ và đồ gá tùy chỉnh theo yêu cầu sản phẩm của khách hàng, phù hợp cho việc đóng gói thiết bị đặc biệt với độ sâu khoang dưới 6,5 mm. Máy được trang bị hệ thống siêu âm ổn định và mạnh mẽ cùng nền tảng điều khiển điện tích hợp để đảm bảo hiệu suất liên kết đáng tin cậy.
Cấu hình tiêu chuẩn hỗ trợ hàn dây vàng và tạo gờ bằng dây vàng. Ngoài ra, còn có các quy trình hàn hoặc tạo gờ bằng dây hợp kim, dây đồng và dây bạc tùy chọn để đáp ứng các yêu cầu đóng gói và ứng dụng chip lật khác nhau.
Đặc trưng
| KHÔNG. | Tính năng |
| 1 | Có khả năng thích ứng với các thiết bị đặc biệt, cung cấp các phụ kiện tùy chỉnh dựa trên sản phẩm của khách hàng. |
| 2 | Độ sâu khoang sản phẩm nhỏ hơn 6,5 mm |
| 3 | Năng lượng siêu âm ổn định và mạnh mẽ |
| 4 | Hệ thống điều khiển điện tích hợp |
| 5 | Phương pháp tiêu chuẩn là hàn dây vàng; các quy trình tùy chọn bao gồm hàn dây hợp kim, dây đồng và dây bạc. |
| 6 | Tiêu chuẩn sử dụng phương pháp hàn chân đế bằng dây vàng; các quy trình tùy chọn bao gồm hàn chân đế bằng dây hợp kim, dây đồng và dây bạc để đáp ứng yêu cầu của chip lật. |
Thông số kỹ thuật
| KHÔNG. | Tham số | Thông số kỹ thuật |
| 1. | Người giữ hợp đồng (Có thể tùy chỉnh) | |
| 2. | Người lao động Z Travel | 23 mm |
| 3. | Nhiệt độ máy sưởi | Nhiệt độ phòng ~ 300°C |
| 4. | Phạm vi XY của giá đỡ máy | 72 mm × 70 mm |
| 5. | Hệ điều hành | Windows |
| 6. | Chuyến du lịch gắn kết | 60 mm × 68 mm |
| 7. | Khoảng cách giữa các miếng đệm liên kết tối thiểu | 45 μm |
| 8. | Độ chính xác của liên kết | ±2 μm @ 3σ |
| 9. | Đường kính dây | 18 μm ~ 50 μm |
| 10. | Chiều dài dây tối đa | 7 mm |
| 11. | Chiều cao vòng lặp tối thiểu | 60 μm |
| 12. | Độ chính xác chiều cao vòng lặp | ±25,4 μm |
| 13. | Xích đu dây | ±25 μm |
| 14. | Điều khiển vòng lặp | Có thể lập trình hoàn toàn |
| 15. | Đường dẫn quang học | Thu phóng liên tục 2~4x / 1.6~3.6x, lấy nét tự động có thể lập trình |
| 16. | Tốc độ liên kết tiêu chuẩn | Thời gian chu kỳ 45 ms/dây |
| 17. | Dung sai vị trí chip | X: ±190 μm, Y: ±140 μm |
| 18. | Tốc độ va đập đinh tán tiêu chuẩn | 28 đơn vị/giây |
| 19. | Công suất siêu âm | 0~2 W |
| 20. | Dung sai góc chip | Xoay ±45° |
| 21. | Điện áp đầu vào | Điện áp xoay chiều 220V ± 10% (50 Hz) |
| 22. | Lực liên kết | 0~360 g |
| 23. | Cân nặng | Khối lượng tịnh: 600 kg |
| 24. | Yêu cầu về khí nén | 0,35~1 MPa, khớp nối khí Φ10 |
| 25. | Kích thước (Rộng × Sâu × Cao) | 1300 × 1000 × 1700 mm |
| 26. | Mức tiêu thụ không khí định mức | 150 L/phút @ 0,5 MPa |
Chi tiết sản phẩm
