Máy hàn dây siêu âm độ chính xác cao dành cho thiết bị quang học

Giới thiệu sản phẩm

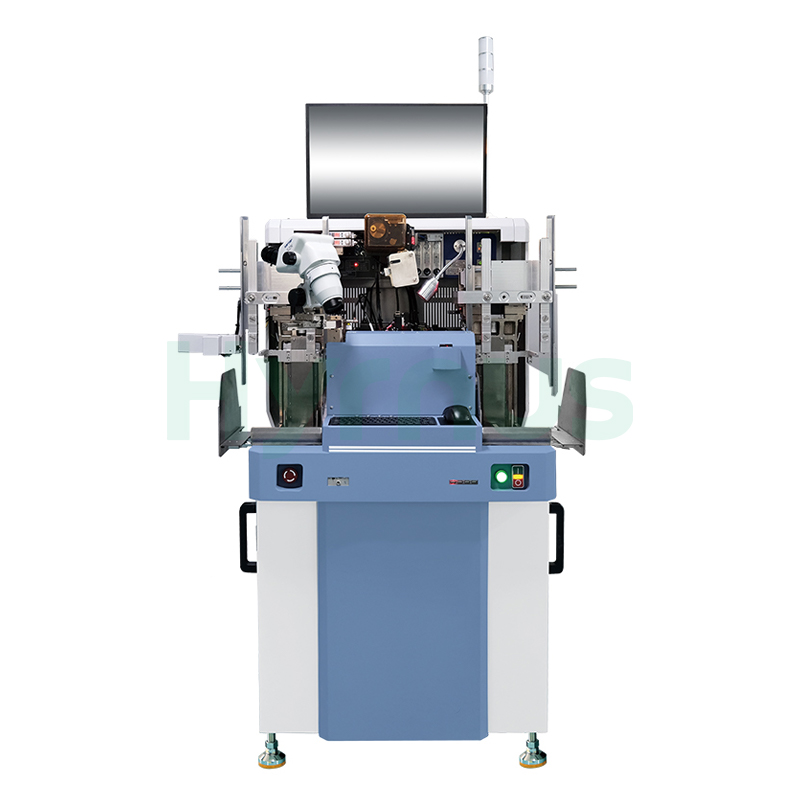

HY-WB500Máy hàn dây siêu âm độ chính xác caoĐây là hệ thống hàn dây phẳng tiêu chuẩn dùng trong đóng gói linh kiện bán dẫn và điện tử. Hệ thống hỗ trợ các thanh ray, đồ gá và khay chứa dây tùy chỉnh theo từng sản phẩm của khách hàng, mang lại khả năng thích ứng linh hoạt với các yêu cầu sản xuất khác nhau.

Máy được trang bị đường dẫn quang tự động lấy nét có thể lập trình, bộ chuyển đổi tần số kép, hệ thống xử lý vật liệu hoàn toàn tự động và cấu trúc giá đỡ phôi có độ cứng cao. Hệ thống điều khiển chuyển động đáng tin cậy và thiết kế ray dẫn hướng bàn XY cứng cáp giúp đảm bảo định vị chính xác và chất lượng liên kết ổn định. Với các chức năng PR Look Ahead và EFO đa kênh, đa giai đoạn, hệ thống cải thiện hiệu quả liên kết và tính nhất quán của quy trình.

Đặc trưng

Thông số kỹ thuật

KHÔNG.	Tham số	Thông số kỹ thuật
1.	Người giữ hợp đồng (Có thể tùy chỉnh)
2.	Người lao động Z Travel	13 mm
3.	Nhiệt độ máy sưởi	Nhiệt độ phòng ~ 300°C
4.	Phạm vi XY của giá đỡ máy	73 mm × 72,5 mm
5.	Hệ điều hành	Windows
6.	Chuyến du lịch gắn kết	60 mm × 70 mm
7.	Khoảng cách giữa các miếng đệm liên kết tối thiểu	45 μm
8.	Độ chính xác của liên kết	±3 μm @ 3σ
9.	Đường kính dây	18 μm ~ 50 μm
10.	Chiều dài dây tối đa	7 mm
11.	Chiều cao vòng lặp tối thiểu	60 μm
12.	Độ chính xác chiều cao vòng lặp	±25,4 μm
13.	Xích đu dây	±25 μm
14.	Điều khiển vòng lặp	Có thể lập trình hoàn toàn
15.	Đường dẫn quang học	Thu phóng liên tục 2~4x / 1.6~3.6x, lấy nét tự động có thể lập trình
16.	Tốc độ liên kết tiêu chuẩn	Thời gian chu kỳ 45 ms/dây
17.	Khoảng cách lấy nét tự động (Z)	4 mm
18.	Dung sai góc chip	Xoay ±45°
19.	Dung sai vị trí chip	X: ±190 μm, Y: ±140 μm
20.	Lực liên kết	0~360 g
21.	Công suất siêu âm	0~2 W
22.	Yêu cầu về khí nén	0,35~1 MPa, khớp nối khí Φ10
23.	Điện áp đầu vào	Điện áp xoay chiều 220V ± 10% (50 Hz)
24.	Mức tiêu thụ không khí định mức	150 L/phút @ 0,5 MPa
25.	Cân nặng	Khối lượng tịnh: 650 kg
26.	Chế độ lặp	Vòng lặp Q / Vòng lặp S / Xoắn BGA
27.	Kích thước (Rộng × Sâu × Cao)	1300 × 1000 × 1700 mm



Điều khoản sử dụng

No	Mục	Yêu cầu
1.	Nhiệt độ môi trường xung quanh (Nhiệt độ phòng)	15°C ~ 30°C
2.	Độ ẩm tương đối môi trường xung quanh	30% ~ 60% (không ngưng tụ)
3.	Rung động	Rung động có thể ảnh hưởng đến độ chính xác của thiết bị; hãy tránh xa các nguồn gây rung động.
4.	Yêu cầu về nguồn điện	1. 220V AC ± 10%
		2. Công suất ≥ 2000W
		3. Tần số: 50Hz ± 1Hz
5.	Tiếp đất	Phải được nối đất đúng cách. Tuân thủ các quy định địa phương về thông số kỹ thuật nối đất.
6.	Người khác	- Đảm bảo nguồn điện được đặt gần máy.
		- Sau khi lắp đặt tại công trường, cần phải tiến hành san lấp mặt bằng chính xác bằng dụng cụ đo độ cao.
		- Không sử dụng máy ở những khu vực có tiếng ồn lớn, rung động mạnh, nhiệt độ cao hoặc bị nhiễm dầu.
		- Tránh lắp đặt máy gần quạt làm mát, lỗ thông gió hoặc các nguồn gây ô nhiễm dầu.
7.	Điện áp	220V ± 10%
8.	Tính thường xuyên	50/60Hz
9.	Tiếp đất	Phải được nối đất
10.	Quyền lực	≥2000W
11.	Thông số kỹ thuật giao diện	10A, Một pha, 3 dây
