Máy phân loại khay chuyển tiếp dạng tháp cho các linh kiện rời rạc và linh kiện IC.

HY-TS936T Máy phân loại tháp pháo Được thiết kế để xử lý các thiết bị rời rạc và linh kiện IC trên khay.

Thương hiệu :
HYRNUS
Mã số sản phẩm :
HY-TS936T
Số lượng đặt hàng tối thiểu (MOQ) :
1 Set
Bảo hành :
One-Year Warranty and Lifetime Maintenance
Sự chi trả :
T/T
Thời gian giao hàng :
7-35 Days
Nguồn gốc sản phẩm :
China

LIÊN HỆ NGAY

Máy phân loại khay chuyển tiếp dạng tháp cho các linh kiện rời rạc và linh kiện IC.

Tổng quan sản phẩm

HY-TS936TMáy phân loại tháp pháoMáy hỗ trợ nạp và dỡ khay, kiểm tra ngoại quan, xuất cuộn băng, kiểm tra tốc độ cao và khắc laser. Được trang bị hệ thống truyền động DDR độ chính xác cao và tích hợp hệ thống khắc laser với hệ thống thị giác, máy đảm bảo hiệu suất ổn định và cho ra sản phẩm chất lượng cao.

Sản phẩmLợi thế

KHÔNG.	Mô tả ưu điểm
1	Hỗ trợ nhiều cấu hình nạp và phân loại, bao gồm phân loại từ khay sang cuộn, từ thùng sang khay và từ khay vào thùng.
2	Cơ chế chuyển khay: tự động thay khay với khả năng định vị mượt mà và ổn định, đảm bảo độ chính xác cao trong quá trình di chuyển sản phẩm.
3	Tháp chính: Tháp chính được trang bị 36 đầu gắp được điều khiển bởi động cơ độc lập, có thể đưa sản phẩm chính xác đến trung tâm của mỗi trạm thông qua cơ chế hút đầu gắp.
4	Máy căn chỉnh định hướng: định vị và chuyển đổi sản phẩm chính xác, dung sai định vị ≤0,005mm, độ chính xác hướng lên đến 0,1 độ.
5	Trạm khắc dấu: tích hợp khắc laser, hút bụi và kiểm tra bằng thị giác, giúp cải thiện đáng kể tốc độ khắc dấu.
6	Mô-đun băng cuộn: hỗ trợ dán băng tự động cũng như bổ sung vật liệu tự động.
7	Dịch vụ kiểm tra bằng hình ảnh sau khi niêm phong có sẵn như một tùy chọn.

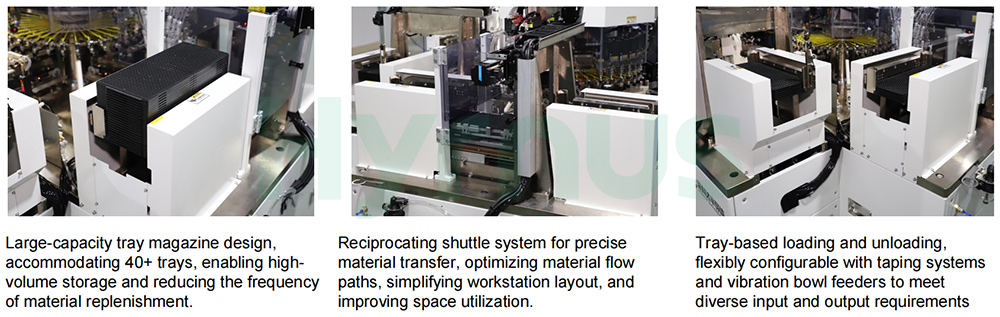

Tray Transfer Turret Sorting Machine

Thông số kỹ thuật

Tham số	Thông số kỹ thuật
Các thành phần phù hợp	DFN/QFN3X3-11X11、PDFN3X3-5X6、LGA
UPH	Tối đa 10K (thời gian kiểm tra dưới 200ms)
Trạm thử nghiệm	Hỗ trợ kiểm tra 6 trạm
Loại liên hệ	Loại cửa sổ bật lên
Phân loại	2 khay + 1
Bốc xếp hàng hóa	Từ khay sang cuộn băng / Từ bát sang khay / Từ khay sang khay
Chế độ nhấn xuống	Động cơ servo + CAM / Động cơ tuyến tính nhập khẩu / Động cơ tuyến tính sản xuất trong nước
Độ chính xác kiểm soát lực	Khả năng điều chỉnh lực đạt ±10% (≥10N) / ±5% (2-10N, hỗ trợ hiệu chuẩn thích ứng)
Sự ổn định	MTBA>60 phút, MTTA<3 phút, MTBF > 168 giờ
Áp suất không khí	Khí nén: 0,4-0,7 MPa, Chân không: >65 KPa
Nguồn điện	Điện áp xoay chiều 220V, 50/60Hz
Máy khắc laser	Nhà sản xuất laser 10W:
	HYCW10Y-S chiều cao chữ tối thiểu: 0.3mm chiều rộng đường kẻ: 0.045mm-0.06mm
	HYCW10Y-H chiều cao chữ tối thiểu: 0.2mm độ rộng đường kẻ: 0.02mm-0.03mm
Thông số hình ảnh	Camera và độ phân giải: Camera CCD 1,6 triệu pixel, độ phân giải H1280*V1080 pixel; Độ chính xác: 0,013 mm/pixel; Chu kỳ: <35ms
Chương trình xe buýt	Độ chính xác cao, tốc độ cao, với tất cả các thông số servo có thể cài đặt tự do, giúp dễ dàng gỡ lỗi và giám sát thiết bị. Lưu trữ vĩnh viễn nhiều dữ liệu MTBA thô, nhật ký hoạt động thiết bị, mã và thông báo lỗi máy móc, và các dữ liệu khác.
Kích thước	160016001900 (mm)
Đầu cuốc	36
Các thành phần quan trọng	DDR nhập khẩu

Cấu trúc sản phẩm và nguyên lý hoạt động

Với tổng cộng từ 18 đến 24 trạm mô-đun, bất kỳ cấu hình nào cũng có thể được thay đổi theo nhu cầu thị trường. HY Đặc điểm của máy phân loại thử nghiệm tốc độ cao tự động:

KHÔNG.	Mục	Sự miêu tả
1	Năng suất UPH lên tới 45.000 đến 50.000 tấn/giờ	1.Thiết kế tháp pháo được áp dụng
		2.Sử dụng hệ thống PLC + PC của Keens.
		3. Hệ thống động cơ servo được sử dụng rộng rãi.
		4.Được trang bị hệ thống quang học hàng đầu trong ngành.
2	Tính linh hoạt cao	1.Hỗ trợ nhiều hệ thống cấp liệu khác nhau
		2.Được trang bị hệ thống mô-đun giúp dễ dàng gỡ lỗi và bảo trì.
		3.Được trang bị màn hình kép bao quát toàn bộ máy 360 độ giúp dễ dàng gỡ lỗi và bảo trì.
3	Giao diện người dùng đa ngôn ngữ mang tính biểu tượng	Hệ điều hành Win7
4	Thiết kế	Thiết kế tiêu chuẩn

Turret Sorting Machine Structure

Quy trình làm việc

Sơ đồ nguyên lý hoạt động: Các bộ phận từ tấm rung cấp liệu đến khi hoàn thành toàn bộ chu trình xử lý, nguyên lý hoạt động của máy sử dụng động cơ DDR để quay vòi hút với chu kỳ 50ms, PLC điều khiển các động cơ servo, van điện từ, xi lanh, cuộn cảm tạo thành một chuỗi các trạm làm việc, cùng với các bộ phận liên quan đến quá trình phát hiện. Hình dưới đây:

Turret Sorting Machine workflow

Các chức năng phần mềm mạnh mẽ

Được xây dựng trên công nghệ IoT, nền tảng phần mềm của chúng tôi kết nối dữ liệu sản xuất, quy trình và môi trường để hỗ trợ vận hành nhà máy thông minh hơn. Với các mô hình thuật toán đã được chứng minh, nó giúp tối ưu hóa hiệu quả, cải thiện quản lý chất lượng và cho phép bảo trì dự đoán, giảm thời gian ngừng hoạt động, lỗi và tổn thất năng suất.

Turret Sorting Machine Software

Quy trình kiểm soát chất lượng

Turret Sorting Machine Quality Control

Chi tiết sản phẩm

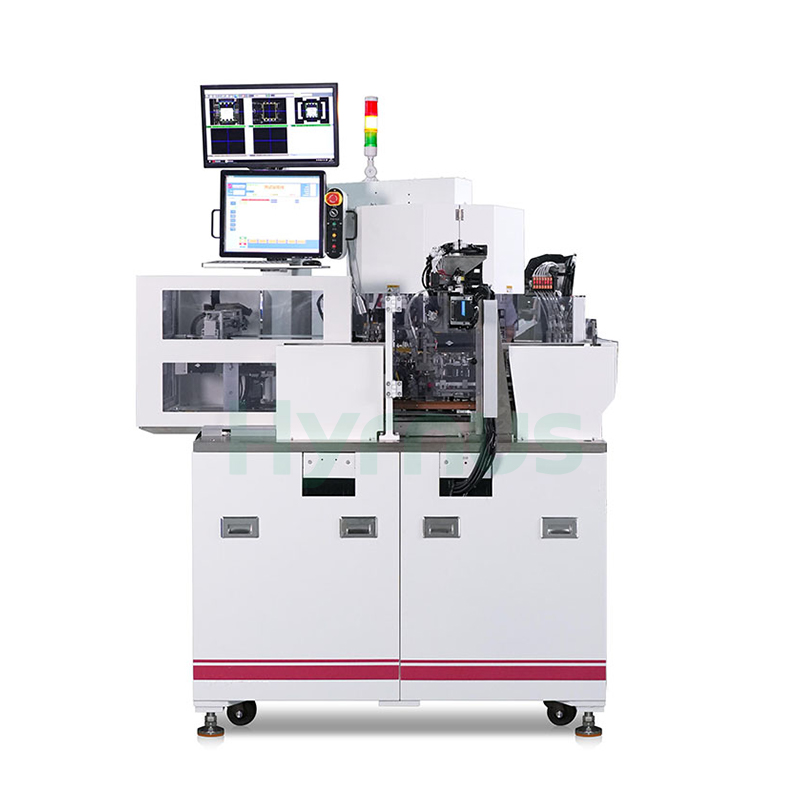

test handler semiconductor

Câu hỏi thường gặp

Máy này có thể xử lý những loại bao bì nào?

Máy này có thể được ứng dụng cho nhiều loại bao bì bán dẫn IC khác nhau, bao gồm:DFN/QFN3X3-11X11、PDFN3X3-5X6、LGA và các loại gói khác. Cấu hình cuối cùng cần được xác nhận dựa trên kích thước gói cụ thể và yêu cầu kiểm thử.

Những ưu điểm chính của thiết kế tháp pháo là gì?

Thiết kế tháp xoay hỗ trợ việc vận chuyển liên tục tốc độ cao giữa các trạm cấp liệu, kiểm tra, giám sát, đánh dấu, phân loại và dán băng keo. Điều này giúp nâng cao hiệu quả sản xuất, giảm thao tác thủ công và duy trì quy trình hoạt động ổn định.
