Bộ xử lý thử nghiệm dạng tháp cho các linh kiện bán dẫn nhạy sáng

HY-TS936L Bộ xử lý thử nghiệm tháp pháo Được sử dụng để kiểm tra, quan sát trực quan và dán băng keo các linh kiện nhạy sáng.

Thương hiệu :
HYRNUS
Mã số sản phẩm :
HY-TS936L
Số lượng đặt hàng tối thiểu (MOQ) :
1 Set
Bảo hành :
One-Year Warranty and Lifetime Maintenance
Sự chi trả :
T/T
Thời gian giao hàng :
7-35 Days
Nguồn gốc sản phẩm :
China

LIÊN HỆ NGAY

Bộ xử lý thử nghiệm dạng tháp cho các linh kiện bán dẫn nhạy sáng

Tổng quan sản phẩm

HY-TS936LBộ xử lý thử nghiệm tháp pháo Máy này được sử dụng để kiểm tra, kiểm tra trực quan và dán băng keo các linh kiện nhạy sáng. Nó sử dụng công nghệ quay truyền động trực tiếp (DDR) độ chính xác cao để đảm bảo hiệu suất ổn định và sản lượng cao (số lượng sản phẩm mỗi giờ - UPH). Máy tích hợp ba loại kiểm tra—nguồn sáng, khoảng trống không khí và thẻ xám—nhờ đó cung cấp sản phẩm chất lượng cao cho khách hàng.

Sản phẩmLợi thế

KHÔNG.	Mô tả ưu điểm
1	Hỗ trợ kiểm tra đồng thời tối đa 9 trạm, nâng cao hiệu suất UPH của máy đối với các sản phẩm có thời gian kiểm tra dài.
2	Các đầu hút có chức năng che chắn và tự động điều chỉnh độ cao.
3	Cấp liệu tự động (với thiết bị đĩa rung): Đĩa rung cấp liệu nhanh chóng và ổn định.
4	Bàn xoay chính: tháp xoay chính được trang bị 36 đầu gắp được điều khiển bởi động cơ độc lập, có thể đưa sản phẩm chính xác đến trung tâm của mỗi trạm thông qua cơ chế hút đầu gắp.
5	Thiết bị căn chỉnh/xoay: Định vị và xoay sản phẩm một cách chính xác, với sai số định vị 0,005mm và độ chính xác hướng 0,1 độ.
6	Cơ chế đĩa khắc: đĩa khắc có thể thực hiện khắc laser, thu gom bụi và kiểm tra trực quan vết khắc, giúp tăng tốc độ khắc đáng kể.
7	Bộ phận dán băng keo: ngoài chức năng dán băng keo tự động đơn giản, nó còn có chức năng tự động bổ sung băng keo.
8	Chức năng kiểm tra hình ảnh sau khi niêm phong (tùy chọn).

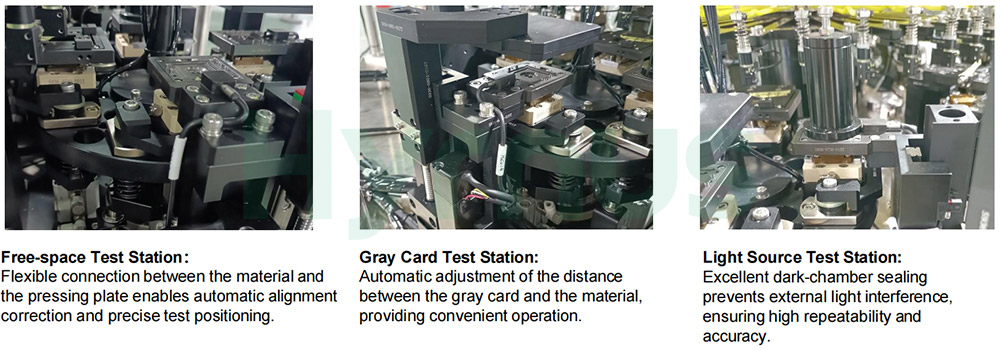

Turret sorting machine

Thông số kỹ thuật

Tham số	Thông số kỹ thuật
Các thành phần phù hợp	Linh kiện dòng PV
UPH	Tối đa 6K (thời gian kiểm tra dưới 2 giây)
Trạm thử nghiệm	Hỗ trợ tối đa 9 vị trí thử nghiệm (bao gồm thử nghiệm nguồn sáng, thử nghiệm thẻ xám và thử nghiệm không gian trống)
Loại liên hệ	Ghim Pogo
Phân loại	4+4+1
Đang tải	Bát trong / Ống trong
Dỡ hàng	Băng ra
Chế độ nhấn xuống	Động cơ servo + cam / Động cơ tuyến tính nhập khẩu / Động cơ tuyến tính sản xuất trong nước
Độ chính xác kiểm soát lực	Khả năng điều chỉnh lực đạt ±10% (≥10N) / ±5% (2-10N, hỗ trợ hiệu chuẩn thích ứng)
Sự ổn định	MTBA>60 phút, MTTA<3 phút, MTBF > 168 giờ
Áp lực	0,4-0,7 MPa, chân không >65 KPa
Nguồn điện	Điện áp xoay chiều 220V, 50/60Hz
Thông số đánh dấu	Nhà sản xuất laser 10W:HYCW10Y-S chiều cao chữ tối thiểu: 0.3mm, độ rộng đường kẻ: 0.045mm-0.06mm;HYCW10Y-H chiều cao chữ tối thiểu: 0.2mm, độ rộng đường kẻ: 0.02mm-0.03mm
Thông số hình ảnh	Camera và độ phân giải: Camera CCD 1,6 megapixel, độ phân giải H1280*V1080 pixel; Độ chính xác: ≤0,013mm/pixel; Thời gian chu kỳ: <35ms
Chương trình xe buýt	Độ chính xác cao, tốc độ nhanh, truy cập mở vào tất cả các cài đặt thông số servo giúp dễ dàng gỡ lỗi thiết bị và giám sát các bản ghi dữ liệu thô MTBA khác nhau. Nhật ký hoạt động của thiết bị, mã cảnh báo và thông tin được lưu trữ vĩnh viễn để truy xuất dữ liệu.
Kích thước	160016001900 (mm)
Trạm làm việc	36
Các thành phần quan trọng	DDR nhập khẩu

Cấu trúc sản phẩm và nguyên lý hoạt động

Với tổng cộng từ 18 đến 24 trạm mô-đun, bất kỳ cấu hình nào cũng có thể được thay đổi theo nhu cầu thị trường. HY Đặc điểm của máy phân loại thử nghiệm tốc độ cao tự động:

KHÔNG.	Mục	Sự miêu tả
1	Năng suất UPH lên tới 45.000 đến 50.000 tấn/giờ	1.Thiết kế tháp pháo được áp dụng
		2.Sử dụng hệ thống PLC + PC của Keens.
		3. Hệ thống động cơ servo được sử dụng rộng rãi.
		4.Được trang bị hệ thống quang học hàng đầu trong ngành.
2	Tính linh hoạt cao	1.Hỗ trợ nhiều hệ thống cấp liệu khác nhau
		2.Được trang bị hệ thống mô-đun giúp dễ dàng gỡ lỗi và bảo trì.
		3.Được trang bị màn hình kép bao quát toàn bộ máy 360 độ giúp dễ dàng gỡ lỗi và bảo trì.
3	Giao diện người dùng đa ngôn ngữ mang tính biểu tượng	Hệ điều hành Win7
4	Thiết kế	Thiết kế tiêu chuẩn

Turret Sorting Machine Structure

Quy trình làm việc

Sơ đồ nguyên lý hoạt động: Các bộ phận từ tấm rung cấp liệu đến khi hoàn thành toàn bộ chu trình xử lý, nguyên lý hoạt động của máy sử dụng động cơ DDR để quay vòi hút với chu kỳ 50ms, PLC điều khiển các động cơ servo, van điện từ, xi lanh, cuộn cảm tạo thành một chuỗi các trạm làm việc, cùng với các bộ phận liên quan đến quá trình phát hiện. Hình dưới đây:

light-sensitive series components handler workflow

Các chức năng phần mềm mạnh mẽ

Được hỗ trợ bởi công nghệ IoT, chúng tôi đã phát triển các giải pháp phần mềm hàng đầu trong ngành, tích hợp lượng lớn dữ liệu quy trình và môi trường tại chỗ vào một nền tảng thống nhất. Thông qua các mô hình thuật toán tiên tiến, hệ thống của chúng tôi nâng cao hiệu quả sản xuất, kiểm soát chất lượng và bảo trì dự đoán thiết bị. Các mô hình này đã được thử nghiệm và xác nhận thực tế để cải thiện năng suất một cách hiệu quả, giảm thiểu thời gian ngừng hoạt động và tổn thất do lỗi.

light-sensitive series components handler software

Quy trình kiểm soát chất lượng

Light-sensitive series components test handler quality control

Chi tiết sản phẩm

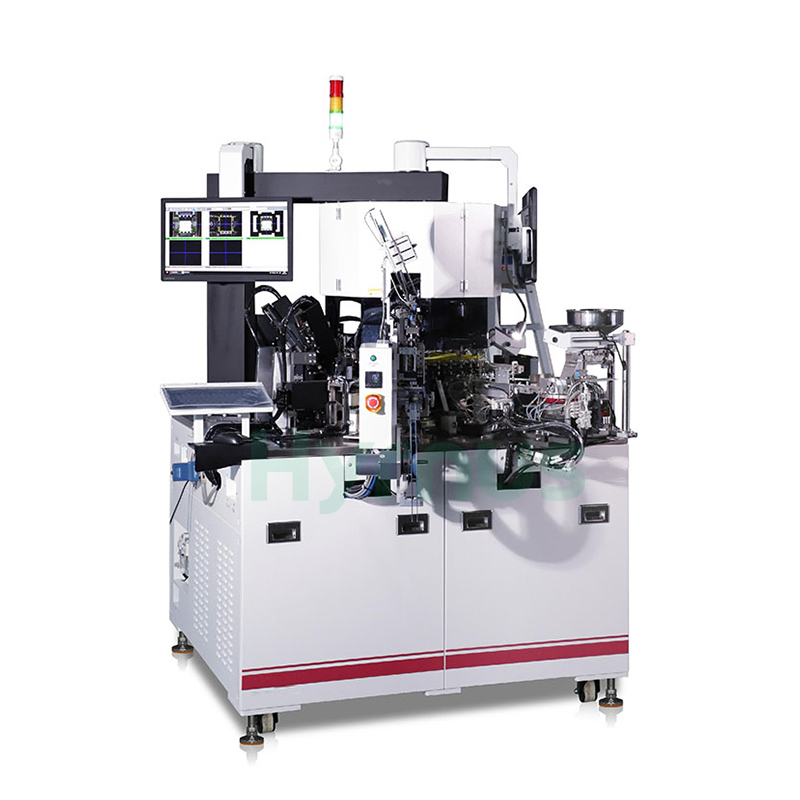

Semiconductor Turret Sorter Handler

Câu hỏi thường gặp

Tay cầm thử nghiệm tháp pháo HY-TS936L được sử dụng để làm gì?

Máy thử nghiệm dạng tháp HY-TS936L được sử dụng để tự động kiểm tra, kiểm tra trực quan, đánh dấu, phân loại và dán băng keo các linh kiện bán dẫn, đặc biệt là các linh kiện nhạy sáng và linh kiện dòng PV.

Máy này có thể thực hiện những loại xét nghiệm nào?

Máy có thể hỗ trợ nhiều trạm thử nghiệm, bao gồm thử nghiệm nguồn sáng, thử nghiệm thẻ xám và thử nghiệm không gian tự do. Nó được thiết kế để nâng cao hiệu quả thử nghiệm và tính nhất quán của sản phẩm.

Máy HY-TS936L hỗ trợ bao nhiêu trạm kiểm thử?

Máy HY-TS936L hỗ trợ tối đa 9 vị trí thử nghiệm, giúp cải thiện UPH, đặc biệt đối với các sản phẩm có thời gian thử nghiệm tương đối dài.

Tốc độ UPH tối đa của tay cầm thử nghiệm tháp pháo này là bao nhiêu?

Năng suất tối đa có thể đạt 6.000 đơn vị/giờ khi thời gian kiểm tra dưới 2 giây. Sản lượng thực tế phụ thuộc vào loại sản phẩm, thời gian kiểm tra, độ ổn định của nguyên liệu đầu vào và yêu cầu phân loại.
