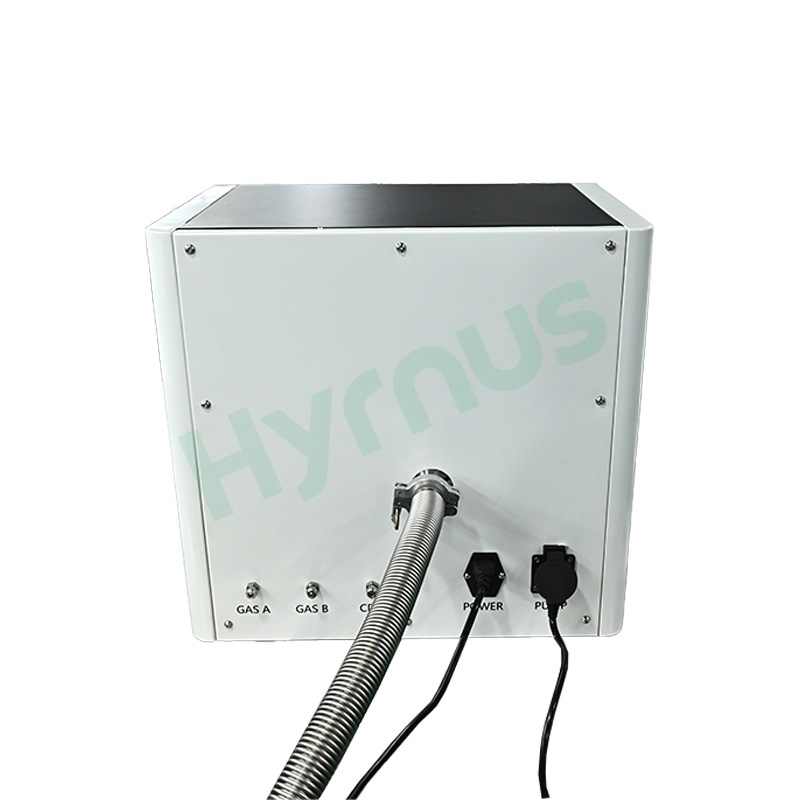

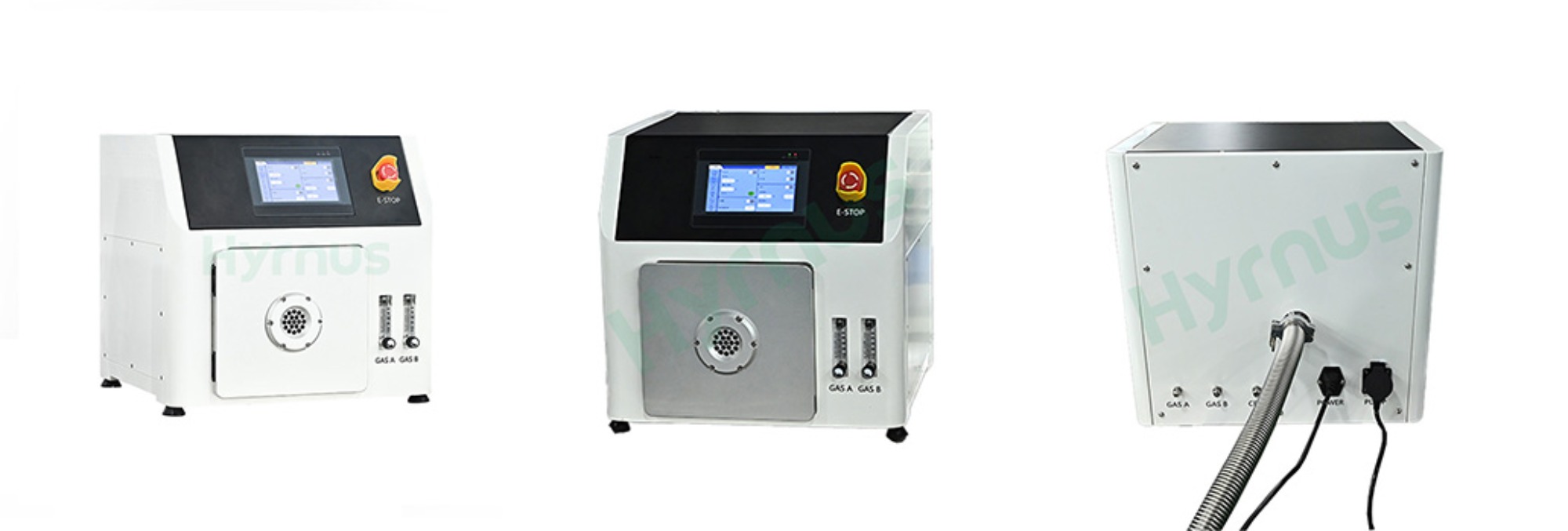

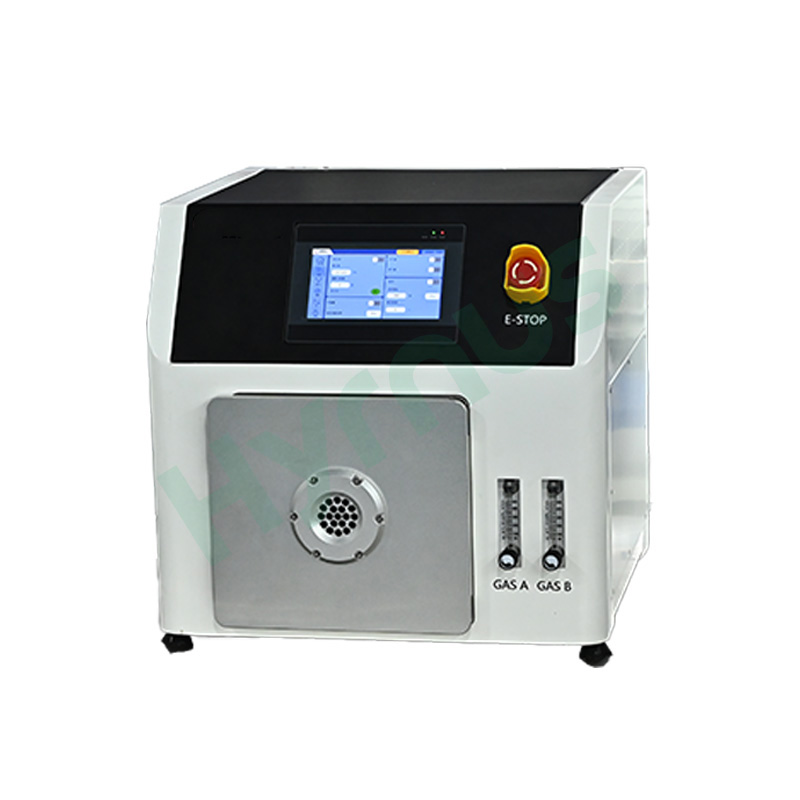

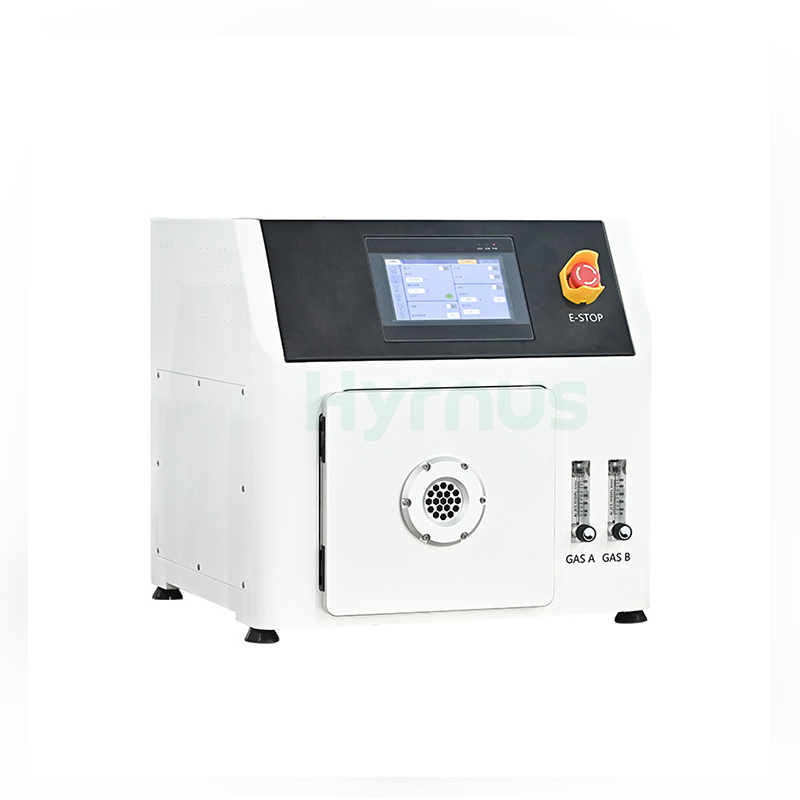

HY-ES10 Đây là một hệ thống xử lý plasma thử nghiệm, được sử dụng rộng rãi bởi các viện nghiên cứu, trường đại học, phòng thí nghiệm R&D của các công ty và các dây chuyền sản xuất quy mô nhỏ. Thiết bị này sử dụng công nghệ phóng điện CCP (Plasma ghép điện dung). Hệ thống hoàn chỉnh bao gồm buồng chân không, máy phát plasma, bơm chân không và các cổng dẫn khí vào & ra. Buồng xử lý được chế tạo từ thép không gỉ hình vuông.
Thương hiệu :
HYRNUSMã số sản phẩm :
HY-ES10Số lượng đặt hàng tối thiểu (MOQ) :
1 SetBảo hành :
One-Year Warranty and Lifetime MaintenanceSự chi trả :
T/TThời gian giao hàng :
7-35 DaysNguồn gốc sản phẩm :
ChinaMáy làm sạch plasma chân không nhỏ gọn, điều chỉnh liên tục công suất 0–300W, thích hợp cho nghiên cứu và phát triển trong phòng thí nghiệm.
Giới thiệu sản phẩm

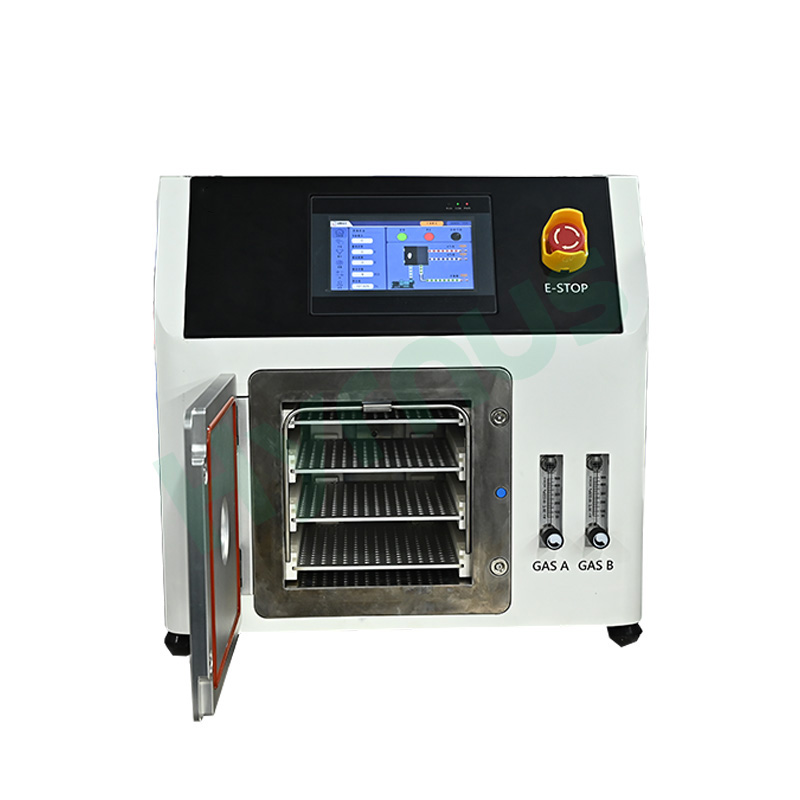

HY-ES10 là một Máy làm sạch bằng plasma chân không nhỏ gọn, điều chỉnh công suất liên tục từ 0–300W Được thiết kế dành cho các trường đại học, viện nghiên cứu, phòng thí nghiệm R&D của doanh nghiệp và các ứng dụng tạo mẫu sản xuất số lượng nhỏ. Áp dụng công nghệ tạo plasma ghép điện dung (CCP) tiên tiến và đáng tin cậy, thiết bị này có thiết kế tích hợp tất cả trong một bao gồm buồng phản ứng chân không, máy phát plasma, bộ bơm chân không, mạch khí chính xác đa kênh và hệ thống điều khiển PLC thông minh.
Với công nghệ plasma nhiệt độ thấp, máy thực hiện nhiều quy trình khác nhau bao gồm làm sạch bề mặt, kích hoạt, khắc vi mô, ghép wafer và loại bỏ lớp cản quang. Nó giúp tăng cường đáng kể độ bám dính bề mặt vật liệu và điều chỉnh tính chất ưa nước hoặc kỵ nước, đóng vai trò là thiết bị tiền xử lý đa năng cho các quy trình ghép vật liệu, phủ lớp và lắng đọng màng trên chất nền.
Ứng dụng sản phẩm
1. Làm sạch: Loại bỏ các chất hữu cơ, oxit, muối kim loại, chất gây ô nhiễm dạng hạt nano, v.v.
2. Kích hoạt: Biến đổi ưa nước/kỵ nước, cải thiện năng lượng bề mặt, ghép nhóm chức, tối ưu hóa khả năng tương thích sinh học, v.v.
3. Khắc axit: Tạo hình bề mặt, khắc vi mô, điều chỉnh hình thái và độ nhám bề mặt, v.v.
4. Liên kết: Liên kết các thiết bị vi lưu như chip PDMS.
5. Loại bỏ lớp cản quang: Làm tan lớp cản quang, loại bỏ lớp phủ chống phản xạ đáy (BARC), v.v.
Tính năng sản phẩm
1. Buồng chân không bằng thép không gỉ với quy trình hàn đạt tiêu chuẩn quân sự, có độ kín tuyệt vời và khả năng chống ăn mòn vượt trội.
2. Được trang bị 2 điện cực tích hợp và khay xử lý nhiều lớp để tối ưu hóa việc sử dụng không gian.
3. Giao diện người dùng HMI màn hình cảm ứng trực quan, dễ sử dụng, hiển thị các thông số quy trình theo thời gian thực.
4. Hỗ trợ lưu trữ nhiều công thức quy trình để gọi lại chỉ bằng một cú nhấp chuột, cho phép truy xuất dữ liệu đầy đủ.
5. Hai kênh dẫn khí độc lập được cấu hình để tạo điều kiện thuận lợi cho việc nghiên cứu ảnh hưởng của tỷ lệ khí khác nhau đến kết quả làm sạch.
6. Hệ thống phân phối khí kiểu đối lưu tạo ra sự tuần hoàn khí động trong quá trình hoạt động với lượng khí hút vào đồng đều, mang lại hiệu suất làm sạch vượt trội.

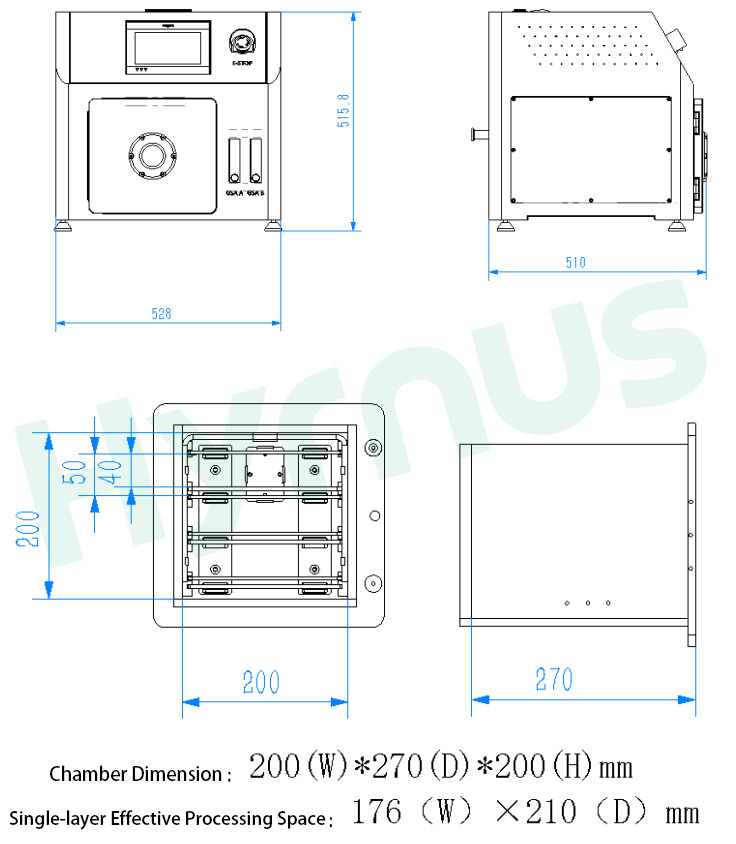

Bản vẽ phác thảo máy và sơ đồ buồng chân không
Thông số kỹ thuật
| KHÔNG. | Loại | Tên mặt hàng | Thông số |
| 1 | Máy phát plasma | Quyền lực | Công suất 0–300W, có thể điều chỉnh liên tục. |
| Tính thường xuyên | 40 KHz | ||
| 2 | Buồng phản ứng chân không | Vật liệu buồng | Thép không gỉ 316 nhập khẩu với khả năng niêm phong đạt tiêu chuẩn quân sự. |
| Thể tích buồng | 10,8 lít | ||
| Kích thước buồng | 200(Rộng) × 270(Sâu) × 200(Cao) mm | ||
| Diện tích xử lý hiệu quả một lớp | 176(Rộng) × 210(Sâu) mm | ||
| Số lượng điện cực | 2 điện cực chuyên dụng bằng hợp kim nhôm mạ vàng | ||
| Các lớp xử lý | 3 lớp | ||
| Khoảng cách chiều cao một lớp | Chiều cao: 35 mm | ||
| 3 | Hệ thống điều khiển khí | Bộ điều khiển lưu lượng khí | 500 SCCM |
| Số lượng kênh khí | 2 kênh độc lập, tương thích với O₂, Ar, N₂, H₂, vân vân. | ||
| (Vui lòng thông báo trước nếu cần sử dụng khí ăn mòn) | |||
| 4 | Đo chân không | Hệ thống đo chân không | Phạm vi đo: 5×10⁻² ~ 1,0×10⁵ Pa |
| Độ chính xác đo: 0,1 Pa | |||
| 5 | Hệ thống bơm | Bơm chân không | Tốc độ bơm: 16 m³/H |
| Đường ống chân không | Đường ống thép không gỉ + van khí nén | ||
| 6 | Hệ thống điều khiển | Màn hình cảm ứng | 7 inch |
| Chế độ điều khiển | PLC | ||
| Giám sát thời gian thực | Công suất, thời gian hoạt động | ||
| Chương trình phần mềm | Hệ thống điều khiển plasma tự phát triển, được cấp bằng sáng chế, chế độ tự động/thủ công, giám sát IO. | ||
| Chức năng báo động | Bảo vệ chống thao tác sai bằng chân không | ||
| Chức năng cân bằng áp suất | Hỗ trợ đầu vào khí xử lý với thời gian cân bằng sơ bộ có thể điều chỉnh. | ||
| 7 | Yêu cầu tiện ích | Nguồn điện | 220V 50/60Hz 9A |
| Giao diện đường ống dẫn khí | Đường kính: 6 mm | ||
| Độ tinh khiết của khí | 99,99% | ||
| Áp suất khí | 0,4–0,6 MPa | ||
| Cổng xả | KF25 |
Môi trường vận hành (Các hạng mục do khách hàng chuẩn bị)
| KHÔNG. | Loại | Yêu cầu |
| 1 | Nguồn điện | Điện áp đầu vào: 220V, 50/60Hz, dao động điện áp ±10%; dây nối đất phải đáp ứng các tiêu chuẩn quốc tế; không có nhiễu điện từ mạnh xung quanh vị trí lắp đặt. |
| 2 | Điều kiện lắp đặt | Nhiệt độ môi trường: 0–40°C; Độ ẩm tương đối môi trường: 15%–60%. |
| 3 | Cung cấp khí đốt | Bình khí đốt cho O₂, Ar, N₂, H₂ v.v. (phải được trang bị bộ điều chỉnh áp suất); áp suất đầu vào ＞Áp suất: 0,3MPa; kích thước đầu nối ống dẫn khí: Φ6mm. |
| 4 | Đường ống xả | Kết nối với cổng xả của bơm chân không (bắt buộc nếu lắp đặt trong phòng sạch/không bụi). |
