Máy làm sạch plasma khí quyển quay ngang dạng thẳng hàng để sản xuất liên tục các chất nền và khung dẫn điện.

HY-AC1000H sử dụng công nghệ plasma trung tính nhiệt độ thấp không cần chân không, được trang bị ray dẫn hướng có thể tùy chỉnh và súng bắn xoay kép. Với công suất điều chỉnh từ 0–1000W và chiều rộng xử lý từ 20–80mm, máy có thể làm sạch chip một cách an toàn mà không gây hư hại do nhiệt.

Phương pháp làm sạch khô kết hợp vật lý và hóa học giúp tăng cường độ bám dính cho việc gắn chip, hàn dây và đúc khuôn, giảm thiểu hiện tượng tách lớp và các lỗ hổng. Hỗ trợ điều khiển thủ công và I/O với chức năng giám sát an toàn toàn diện, thiết bị kết nối với các dây chuyền tự động để xử lý liên tục các chất nền, khung dẫn và các tấm FPC lớn, mang lại khả năng sản xuất ổn định trong thời gian dài với tải trọng tối đa và thời gian phản hồi dưới 0,1 giây.

Thương hiệu :
HYRNUS
Mã số sản phẩm :
HY-AC1000H
Số lượng đặt hàng tối thiểu (MOQ) :
1 Set
Bảo hành :
One-Year Warranty and Lifetime Maintenance
Sự chi trả :
T/T
Thời gian giao hàng :
7-35 Days
Nguồn gốc sản phẩm :
China

LIÊN HỆ NGAY

Máy làm sạch plasma khí quyển quay ngang dạng thẳng hàng để sản xuất liên tục các chất nền và khung dẫn điện.

Giới thiệu sản phẩm

HY-AC1000H Máy làm sạch plasma khí quyển quay ngang dạng thẳng hàng Đi kèm với ray dẫn hướng có thể tùy chỉnh và súng phun xoay kép để xử lý plasma nhiệt độ thấp trong môi trường không cần chân không. Plasma không điện thế giúp ngăn ngừa hư hỏng các linh kiện điện tử nhạy cảm. Quá trình làm sạch kết hợp vật lý và hóa học loại bỏ chất tách khuôn, cặn chất cản quang, dầu và oxit bề mặt để tăng cường độ bám dính trong quá trình gắn chip, hàn dây, đổ đầy và đúc khuôn, giảm hiện tượng tách lớp, lỗ rỗng và lỗi in ấn.

Hỗ trợ điều khiển thủ công và I/O, thiết bị này kết nối với các dây chuyền tự động hoàn toàn để xử lý liên tục các chất nền, khung dẫn và các tấm FPC lớn. Chức năng giám sát kỹ thuật số thời gian thực tích hợp mang lại khả năng phản hồi cực nhanh dưới 0,1 giây và sản xuất ổn định trong nhiều giờ ở tải trọng tối đa.

Ứng dụng sản phẩm

Máy làm sạch bề mặt bằng plasma khí quyển quay HY-AC1000H mang lại hiệu quả làm sạch và kích hoạt bề mặt cao cho nhiều ngành công nghiệp. Máy xử lý sơ bộ chính xác cho các thiết bị điện tử, chất bán dẫn, sản phẩm 3C và linh kiện LED, loại bỏ các chất gây ô nhiễm để tăng cường độ bám dính và năng suất đóng gói. Máy cũng được sử dụng cho các bộ phận ô tô, pin lithium, các chi tiết bằng nhựa, kim loại và thủy tinh, giải quyết các vấn đề về độ bám dính kém trong in ấn, phủ và dán. Bên cạnh đó, thiết bị xử lý bề mặt plasma này phù hợp với các thiết bị gia dụng, vật tư y tế, gốm sứ và dệt may để sửa đổi bề mặt công nghiệp toàn diện.

Tính năng sản phẩm

1. Thiết kế phần cứng đạt tiêu chuẩn quân sự, phạm vi nhiệt độ môi trường hoạt động từ -25°C đến 50°C, thích ứng với nhiều điều kiện làm việc khắc nghiệt. MTBF (Thời gian trung bình giữa các lần hỏng hóc) ≥ 190.000 lần theo tiêu chuẩn MIL-HDBK-217F ở 25°C.

2. Điều khiển kỹ thuật số & màn hình hiển thị kỹ thuật số, giám sát thời gian thực, khả năng chống nhiễu mạnh mẽ.

3. Các chức năng tích hợp bao gồm phát hiện áp suất không khí, phát hiện nhiệt độ bo mạch chủ và điều chỉnh công suất.

4. Hệ thống điều khiển tích hợp với chip thông minh được cấp bằng sáng chế, giám sát thời gian thực, thời gian phản hồi dưới 0,1 giây và hiệu suất chống nhiễu tuyệt vời.

5. Hệ số công suất plasma ≥ 79%, có đặc điểm là hệ số công suất cao, cân bằng động ổn định và độ bão hòa phóng điện cực cao.

6. Nhiều chức năng bảo vệ: bảo vệ quá nhiệt, bảo vệ quá tải, bảo vệ ngắn mạch, bảo vệ hở mạch, bảo vệ rò rỉ và bảo vệ thao tác sai.

Cấu trúc thiết bị

Hệ thống xử lý bề mặt bằng plasma trực tiếp trong khí quyển bao gồm ba bộ phận cốt lõi: máy phát điện, súng phun plasma trực tiếp và hệ thống điều khiển.

1. Máy phát điện

Thiết bị này thực hiện việc tự động điều chỉnh công suất để cung cấp công suất đầu ra ổn định và chính xác cao, không bị ảnh hưởng bởi sự dao động áp suất khí. Các thông số có thể được điều chỉnh theo kích thước phôi thực tế để đạt được kết quả gia công tối ưu.

2. Súng phun plasma trực tiếp

Được thiết kế cho các vật liệu có kích thước nhỏ và không đều với chiều rộng xử lý hiệu quả từ 20mm đến 80mm. Có thể tích hợp vào các dây chuyền sản xuất hiện có để xử lý tự động hoàn toàn và giảm chi phí nhân công.

3. Hệ thống điều khiển

Được tích hợp bên trong bộ phận chính của máy phát điện, nó quản lý hoạt động của máy và cung cấp khả năng bảo vệ toàn hệ thống.

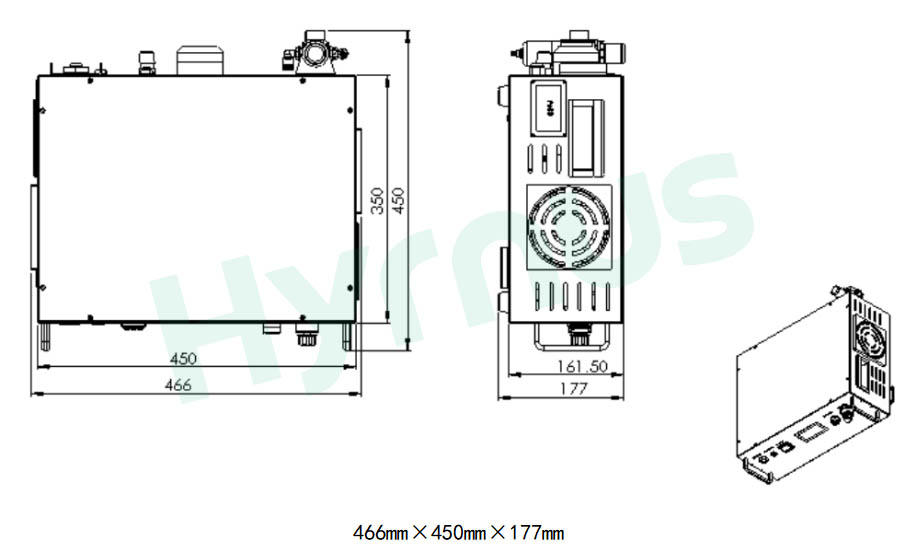

Kích thước máy phát plasma

Bản vẽ kích thước tổng thể của đơn vị chính

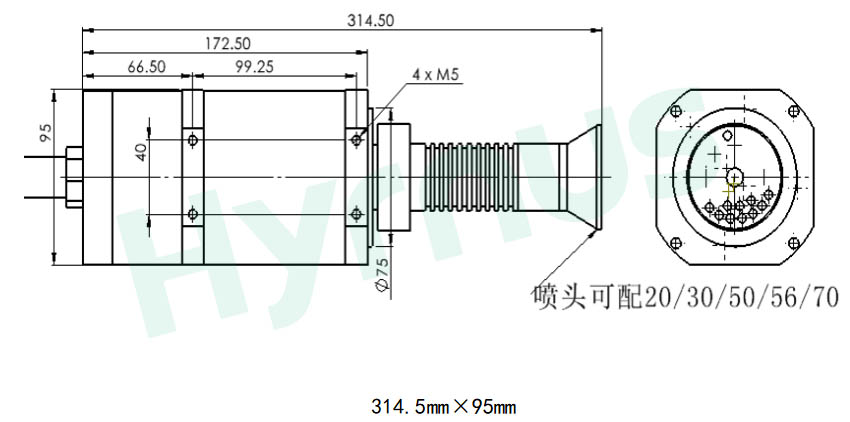

Kích thước súng plasma

Bản vẽ phác thảo súng plasma

Plasma surface modification

Thông số kỹ thuật: Bộ phận chính của máy phát plasma khí quyển

1. Máy phát plasma khí quyển

(1) Các thông số của đơn vị chính

Mục	Tham số
Người mẫu	HY-AC1000H
Kích thước tổng thể	466450177mm (Chiều dài)WH)
Cân nặng	10KG
Nguồn điện đầu vào	AC 220V
Tần số nguồn	25kHz
Công suất đầu ra plasma	Công suất 0–1000W, có thể điều chỉnh và hiển thị.
Chế độ điều khiển	Điều khiển I/O / Điều khiển thủ công
Chức năng bảo vệ và báo động	Bảo vệ chống quá nhiệt, bất thường áp suất không khí, quá tải, rò rỉ điện, ngắn mạch, hở mạch, v.v.
Chức năng phát hiện	Phát hiện áp suất không khí, phát hiện nguồn điện, phát hiện nhiệt độ bo mạch chủ

(2) Thông số kỹ thuật súng phun plasma phun trực tiếp

Mục	Tham số
Kích thước súng phun sơn	314,5*95mm
Kích thước vòi phun tiêu chuẩn	20mm, 40mm, 60mm, 80mm
Chiều cao làm việc của máy làm sạch plasma	5–20mm
Chiều rộng điều trị plasma hiệu quả	20–80mm
Phạm vi áp suất không khí	Tiêu chuẩn: 0,2 MPa, có thể điều chỉnh trong khoảng 0,08–0,25 MPa.

2. Yêu cầu lắp đặt tại nhà máy

Mục	Yêu cầu
Nguồn điện cần thiết	Điện xoay chiều một pha 220V, 10A; điện trở nối đất nhỏ hơn 4Ω.
Hệ thống xả của cơ sở	Lưu lượng: 5 m³/phút; vật liệu: vật liệu chống ăn mòn
Nhu cầu khí nén của cơ sở	Đường kính ống: 8mm
	Vật liệu ống: Ống PU
	Áp suất: 0,4–0,6 MPa
	Yêu cầu về chất lượng nguồn không khí:
	Đường kính hạt rắn ≤0,1μm,
	Hàm lượng dầu ≤0,01mg/m³,
	Điểm sương ≤ -40℃

3. Thông số kỹ thuật chung

Mục	Nội dung
Đánh dấu khu vực nguy hiểm	Nhãn cảnh báo điện áp cao
Môi trường hoạt động	Nhiệt độ: 15~35°C
Môi trường hoạt động	Độ ẩm: 30~80%
Ghi chú khác	Khí dễ cháy, khí ăn mòn, bụi dễ nổ hoặc dễ phản ứng đều bị cấm trong khu vực làm việc.

Chi tiết sản phẩm

Câu hỏi thường gặp

Máy làm sạch plasma xoay ngang HY-AC1000H có gì khác biệt so với các mẫu máy plasma một súng?

Máy HY-AC1000H được trang bị tiêu chuẩn 2 súng phun xoay giúp tăng đáng kể hiệu quả sản xuất hàng loạt. Máy có thiết kế xoay tròn nằm ngang, phù hợp với các dây chuyền băng tải phẳng rộng. Công suất máy dao động từ 0 đến 1000W với các vòi phun tròn có thể thay thế từ 20–80mm để kích hoạt plasma đồng đều trên diện tích lớn.

Máy hàn hai súng HY-AC1000H có thể được trang bị ray dẫn hướng tùy chỉnh cho các quy trình sản xuất phức tạp không?

Có. Có sẵn các cấu trúc đường ray di động tùy chỉnh để phù hợp với nhiều yêu cầu sản xuất khác nhau. Nó hỗ trợ cả điều khiển tự động I/O và điều khiển thủ công, và có thể được tích hợp liền mạch vào các dây chuyền phủ, phân phối và in ấn mà không cần buồng chân không.

Cần những điều kiện gì về khí nén và khí thải để lắp đặt máy làm sạch plasma quay kép HY-AC1000H?

Cần sử dụng ống PU 8mm cho khí nén khô và sạch (0,4–0,6MPa, điểm sương ≤-40°C, hàm lượng dầu ≤0,01mg/m³). Cần có ống xả chống ăn mòn với lưu lượng 5m³/phút, và môi trường xưởng cần duy trì nhiệt độ 15–35°C và độ ẩm 30–80%.
