Máy HY-AC500 sử dụng súng phun plasma xoay và chế độ điều khiển kép thủ công & I/O, giúp làm sạch, kích hoạt và khắc vi mô đồng đều cho PCB, FPC, BGA và chip bán dẫn. Máy có phần cứng đạt chuẩn quân sự, giám sát kỹ thuật số thời gian thực và bảo vệ an toàn đa lớp. Máy plasma analog để bàn 1000W này được sử dụng rộng rãi để xử lý sơ bộ trong ngành đóng gói bán dẫn, điện tử 3C, màn hình, điện tử ô tô và năng lượng mới.
Thương hiệu :
HYRNUSMã số sản phẩm :
HY-AC500Số lượng đặt hàng tối thiểu (MOQ) :
1 SetBảo hành :
One-Year Warranty and Lifetime MaintenanceSự chi trả :
T/TThời gian giao hàng :
7-35 DaysNguồn gốc sản phẩm :
ChinaMáy làm sạch plasma khí quyển dạng xoay tròn tương tự cho linh kiện điện tử
Giới thiệu sản phẩm
HY-AC500 Máy làm sạch plasma khí quyển với bệ xoay tương tự Đây là hệ thống xử lý bề mặt plasma khí quyển cấp quân sự được chế tạo để sản xuất công nghiệp quy mô nhỏ trên bàn làm việc. Được trang bị bệ làm việc xoay analog và súng plasma xoay phun trực tiếp, máy cung cấp độ phủ plasma đồng đều trên chiều rộng xử lý hiệu quả từ 20–80mm. Nó loại bỏ các vấn đề sản xuất thường gặp như độ bám dính kém, mực in bị bong tróc và keo bị tách rời, trở thành thiết bị tiền xử lý quan trọng cho bao bì bán dẫn, lắp ráp điện tử, nhựa, kim loại và thủy tinh.
Máy sử dụng thiết kế điều khiển thông minh cấp quân sự với hệ số công suất cao và khả năng bảo vệ an toàn toàn diện, có tính năng phản hồi hệ thống cực nhanh, hỗ trợ hoạt động ổn định trong phạm vi nhiệt độ rộng và sản xuất hàng loạt đáng tin cậy lâu dài với khả năng chống nhiễu mạnh mẽ. Chức năng giám sát dữ liệu thời gian thực được trang bị để hỗ trợ quản lý sản xuất hàng ngày.
Ứng dụng sản phẩm
1. Bao bì mạch tích hợp bán dẫn: Máy làm sạch plasma quay khí quyển HY-AC500 làm sạch sơ bộ các tấm bán dẫn, BGA, khung dẫn và chip trước khi gắn chip, hàn dây và đúc khuôn. Thiết kế không điện thế giúp bảo vệ chip IC và loại bỏ chất gây ô nhiễm để tăng năng suất đóng gói.
2. Bao bì tiên tiến: Kích hoạt plasma cho chip lật, lớp lót và lớp bọc, giảm thiểu các lỗ rỗng và hiện tượng tách lớp của bao bì.
3. 3C & Màn hình: Xử lý các mô-đun LCD, FPC, PCB và camera để cải thiện độ bám dính và khả năng in ấn.
4. Ngành ô tô và năng lượng mới: Xử lý plasma cho các linh kiện điện tử ô tô và vỏ pin lithium để giải quyết vấn đề độ bám dính kém và bong tróc mực in.
5. Nhựa, Kim loại, Thủy tinh & Đèn LED: Xử lý plasma cho bao bì LED, kích hoạt Teflon, mạ kim loại và phủ lớp bảo vệ trước cho thủy tinh.
6. Tích hợp trực tiếp: Súng plasma xoay có chiều rộng 20–80mm, dễ dàng lắp đặt vào các dây chuyền sản xuất đóng gói và phủ tự động.
Tính năng sản phẩm
1. Được xây dựng trên kiến trúc phần cứng đạt tiêu chuẩn quân sự, thiết bị hoạt động ổn định trong phạm vi nhiệt độ từ -25°C đến 50°C để thích ứng với các điều kiện làm việc khắc nghiệt. Theo tiêu chuẩn MIL-HDBK-217F ở 25°C, thời gian hoạt động trung bình giữa các lần hỏng hóc (MTBF) của thiết bị vượt quá 190.000 giờ.
2. Hệ thống điều khiển và hiển thị kỹ thuật số hoàn toàn cho phép theo dõi liên tục theo thời gian thực với khả năng chống nhiễu mạnh mẽ.
3. Sản phẩm tích hợp chức năng kiểm tra áp suất không khí, giám sát nhiệt độ bo mạch chủ và điều chỉnh nguồn điện.
4. Hệ thống điều khiển chip thông minh độc quyền cung cấp khả năng giám sát thời gian thực với độ trễ phản hồi dưới 0,1 giây và khả năng chống nhiễu mạnh mẽ.
5. Với hệ số công suất plasma trên 79%, nó duy trì sự cân bằng động ổn định và độ bão hòa phóng điện cực đầy đủ.
6. Hệ thống cung cấp các biện pháp bảo vệ an toàn toàn diện chống lại hiện tượng quá nhiệt, quá tải, ngắn mạch, hở mạch, rò rỉ điện và thao tác sai.
Cấu trúc thiết bị
Máy xử lý bề mặt bằng plasma quay trong khí quyển bao gồm ba cụm chính: máy phát điện, súng phun plasma quay và hệ thống điều khiển.
1. Máy phát điện
Thiết bị hỗ trợ công nghệ tự động điều chỉnh công suất để tạo ra công suất ổn định và chính xác cao, không bị ảnh hưởng bởi sự dao động áp suất khí. Người dùng có thể điều chỉnh các thông số liên quan dựa trên đặc điểm thực tế của mẫu để đạt được kết quả xử lý bề mặt tối ưu.
2. Súng phun plasma trực tiếp
Súng phun xoay này được thiết kế cho các chi tiết có diện tích lớn và hình dạng phức tạp, với chiều rộng gia công hiệu quả từ 20mm đến 80mm. Nó có thể phối hợp với các dây chuyền sản xuất hiện có để thực hiện gia công tự động hoàn toàn và giảm chi phí nhân công.
3. Hệ thống điều khiển
Hệ thống điều khiển được đặt bên trong tủ chính của máy phát điện. Nó điều chỉnh toàn bộ trạng thái hoạt động của máy làm sạch plasma khí quyển và cung cấp khả năng bảo vệ an toàn toàn diện cho toàn bộ hệ thống thiết bị.

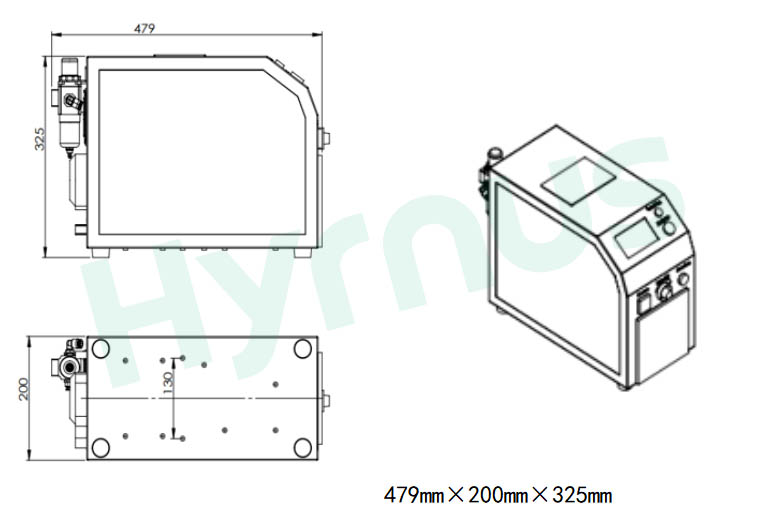

Kích thước máy phát plasmaBản vẽ kích thước tổng thể của đơn vị chính

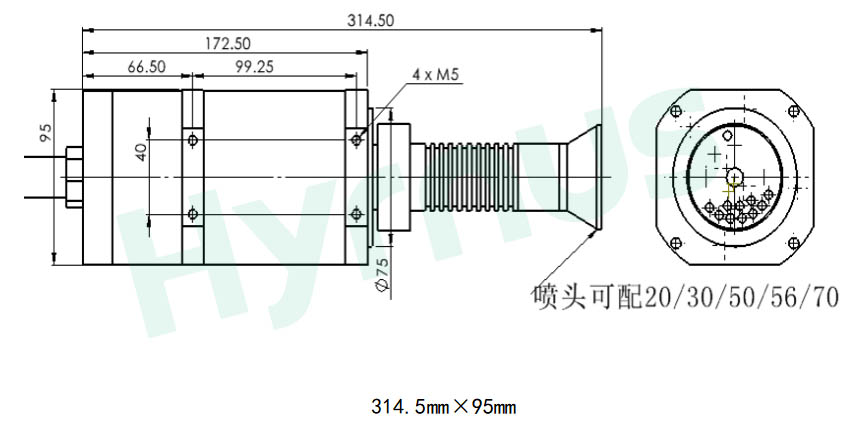

Kích thước súng plasma
Bản vẽ phác thảo súng plasma
Thông số kỹ thuật: Bộ phận chính của máy phát plasma khí quyển
1. Máy phát plasma khí quyển
(1) Các thông số chính của đơn vị
| Mục | Thông số kỹ thuật |
| Người mẫu | HY-AC500 |
| Kích thước tổng thể | 479*200*325mm (Dài x Rộng x Cao) |
| Cân nặng | 10KG |
| Nguồn điện đầu vào | AC220V |
| Tần số nguồn | 25KHz |
| Công suất đầu ra plasma | Công suất 0–1000W, có thể điều chỉnh bằng màn hình hiển thị kỹ thuật số. |
| Chế độ điều khiển | Điều khiển I/O / Vận hành thủ công |
| Bảo vệ & Báo động | Các chức năng bảo vệ: nhiệt độ, áp suất không khí, quá tải, rò rỉ điện, ngắn mạch và hở mạch. |
| Chức năng phát hiện | Phát hiện áp suất không khí, phát hiện nguồn điện, phát hiện nhiệt độ bo mạch chủ |
(2) Thông số kỹ thuật súng phun plasma phun trực tiếp
| Mục | Thông số kỹ thuật |
| Kích thước súng phun sơn | 314,5mm*95mm |
| Kích thước vòi phun tiêu chuẩn | 20mm, 40mm, 60mm, 80mm |
| Chiều cao làm việc của máy cắt plasma | 5–20mm |
| Chiều rộng điều trị plasma hiệu quả | 20–80mm |
| Phạm vi áp suất không khí | Áp suất tiêu chuẩn 0,2 MPa, có thể điều chỉnh từ 0,08–0,25 MPa. |
2. Yêu cầu lắp đặt tại nhà máy
| Mục | Yêu cầu |
| Nguồn điện cần thiết | Điện xoay chiều một pha 220V, 10A; Điện trở nối đất nhỏ hơn 4Ω. |
| Ống xả của nhà máy | Lưu lượng: 5 m³/phút; Vật liệu ống: vật liệu chống ăn mòn |
| Yêu cầu về khí nén trong nhà máy | Đường kính ống: 8mm |
| Vật liệu ống: Ống PU | |
| Áp suất: 0,4–0,6 MPa | |
| Tiêu chuẩn chất lượng nguồn không khí: | |
| Kích thước hạt rắn ≤0,1μm, | |
| Hàm lượng dầu ≤0,01mg/m³, | |
Điểm sương áp suất dưới -40℃ |
| Mục | Nội dung |
| Đánh dấu khu vực nguy hiểm | Nhãn cảnh báo điện áp cao |
| Môi trường hoạt động | Nhiệt độ: 15~35°C |
| Độ ẩm: 30~80% | |
| Ghi chú khác | Khí dễ cháy, khí ăn mòn, bụi dễ nổ hoặc dễ phản ứng đều bị cấm trong khu vực làm việc. |
Chi tiết sản phẩm
Hoàn toàn không. Công nghệ này sử dụng công nghệ plasma không điện thế, chỉ sửa đổi lớp bề mặt ở cấp độ nano mà không gây hư hại về nhiệt hoặc cơ học. Nó an toàn cho FPC siêu mỏng, tấm bán dẫn, màng PI và các linh kiện điện tử mỏng manh khác được sử dụng trong quy trình đóng gói.
Công suất đầu ra có thể điều chỉnh từ 0–1000W; đầu phun có thể thay thế: 20/40/60/80mm, chiều rộng điều trị hiệu quả 20–80mm, chiều cao làm việc có thể điều chỉnh từ 5mm đến 20mm.
Có. Nó hỗ trợ cả vận hành thủ công và điều khiển bằng tín hiệu IO. Chip điều khiển được cấp bằng sáng chế phản hồi trong vòng 0,1 giây, với khả năng giám sát thời gian thực áp suất không khí, công suất và nhiệt độ bo mạch chủ để đảm bảo sản xuất hàng loạt ổn định.
Không cần buồng chân không. Thiết bị hoạt động ở áp suất khí quyển bình thường, giúp tiết kiệm chi phí thiết bị chân không và đơn giản hóa việc tích hợp với các dây chuyền lắp ráp, phủ lớp và đóng gói.
HY-AD03 là một sự trực tiếp trong khí quyển Thiết bị làm sạch bằng plasma được thiết kế để làm sạch, kích hoạt và biến đổi bề mặt trong điều kiện không khí xung quanh. Thiết bị này có năng lượng tập trung với diện tích xử lý nhỏ, giúp cải thiện hiệu quả độ bám dính, khả năng thấm nước và khả năng in ấn của sản phẩm. Nó cũng có thể loại bỏ các chất gây ô nhiễm như cặn hữu cơ, vết dầu mỡ và lớp oxit khỏi bề mặt vật liệu.
HY-TM500 hoạt động dưới áp suất khí quyển mà không cần buồng chân không. Hệ thống ray 3 trục tùy chỉnh mang lại khả năng xử lý chính xác toàn diện. Được chế tạo bằng phần cứng đạt tiêu chuẩn quân sự và điều khiển kỹ thuật số, máy hỗ trợ công suất điều chỉnh từ 0–800W. Plasma nhiệt độ thấp không điện thế bảo vệ các linh kiện PCB, FPC và bán dẫn, hoàn tất quá trình làm sạch, kích hoạt và biến đổi bề mặt để tăng cường độ bám dính cho việc liên kết, in ấn và phủ lớp. Máy sẵn sàng cho tự động hóa dây chuyền trong các ngành công nghiệp 3C, màn hình, bán dẫn, ô tô và năng lượng mới.
HY-DC1000 được trang bị súng bắn tia plasma xoay với phạm vi phủ rộng và các vòi phun có thể thay thế từ 20 đến 80mm, được thiết kế riêng cho các chi tiết phẳng lớn bao gồm PCB kích thước đầy đủ, điện cực pin năng lượng mới, các bộ phận nhựa ô tô và tấm kính màn hình. Máy hỗ trợ công suất điều chỉnh rộng từ 0–1000W để tạo ra lớp phủ plasma đồng đều trên các bề mặt lớn, loại bỏ hiệu quả các chất gây ô nhiễm hữu cơ và khắc phục các vấn đề về khoảng trống in ấn và bong tróc lớp phủ trong dây chuyền lắp ráp hàng loạt.
HY-DD600 sử dụng thiết kế vòi phun nhỏ hẹp (chiều rộng hiệu dụng 2–6mm), chuyên dụng cho các linh kiện nhỏ, chính xác và nhạy cảm như chip, mạch in linh hoạt FPC, chất nền BGA thu nhỏ. Tia plasma nhiệt độ thấp không điện thế giúp loại bỏ nguy cơ cháy nhiệt đối với vật liệu PI/ITO siêu mỏng. Súng nhỏ gọn của nó phù hợp với các khe hẹp và cấu trúc vi mô phức tạp, hoàn toàn phù hợp với các dây chuyền hàn và phân phối tự động nhỏ cho đóng gói bán dẫn và xử lý sơ bộ mô-đun camera.
HY-AC1000H sử dụng công nghệ plasma trung tính nhiệt độ thấp không cần chân không, được trang bị ray dẫn hướng có thể tùy chỉnh và súng bắn xoay kép. Với công suất điều chỉnh từ 0–1000W và chiều rộng xử lý từ 20–80mm, máy có thể làm sạch chip một cách an toàn mà không gây hư hại do nhiệt.Phương pháp làm sạch khô kết hợp vật lý và hóa học giúp tăng cường độ bám dính cho việc gắn chip, hàn dây và đúc khuôn, giảm thiểu hiện tượng tách lớp và các lỗ hổng. Hỗ trợ điều khiển thủ công và I/O với chức năng giám sát an toàn toàn diện, thiết bị kết nối với các dây chuyền tự động để xử lý liên tục các chất nền, khung dẫn và các tấm FPC lớn, mang lại khả năng sản xuất ổn định trong thời gian dài với tải trọng tối đa và thời gian phản hồi dưới 0,1 giây.
Máy HY-AS1200 được trang bị vòi phun xoay bằng động cơ để tạo ra bề mặt plasma đồng đều. Với chiều rộng xử lý từ 20–80 mm và công suất điều chỉnh từ 0 đến 1200 W, máy hoàn toàn phù hợp cho việc xử lý sơ bộ hàng loạt các khung dẫn và chất nền diện tích lớn. Plasma trung tính ở nhiệt độ phòng sẽ không làm hỏng chip, loại bỏ khô các cặn hữu cơ và oxit bề mặt dưới áp suất khí quyển để tăng cường độ bám dính cho việc gắn chip, hàn dây và đúc khuôn, đồng thời giảm thiểu các khuyết tật bong tróc và lỗ rỗng.Được trang bị hệ thống bảo vệ an toàn nhiều lớp và hoàn toàn tương thích với các dây chuyền sản xuất tự động, thiết bị này được sử dụng rộng rãi trong các quy trình đóng gói và kiểm tra IC, FPC và chip ô tô.
Máy HY-AD800 xử lý an toàn các chip, mạch in và linh kiện nhựa mỏng manh mà không gây biến dạng nhiệt. Được trang bị công suất điều chỉnh từ 0–800W, chế độ vận hành kép IO/thủ công và hệ thống bảo vệ an toàn toàn diện, máy có thể dễ dàng tích hợp vào các dây chuyền sản xuất tự động để làm sạch bề mặt, kích hoạt và cải thiện liên kết, lý tưởng cho các ngành công nghiệp đóng gói bán dẫn, điện tử 3C, ô tô, năng lượng mới và sản xuất đèn LED.
