Máy HY-AS1200 được trang bị vòi phun xoay bằng động cơ để tạo ra bề mặt plasma đồng đều. Với chiều rộng xử lý từ 20–80 mm và công suất điều chỉnh từ 0 đến 1200 W, máy hoàn toàn phù hợp cho việc xử lý sơ bộ hàng loạt các khung dẫn và chất nền diện tích lớn. Plasma trung tính ở nhiệt độ phòng sẽ không làm hỏng chip, loại bỏ khô các cặn hữu cơ và oxit bề mặt dưới áp suất khí quyển để tăng cường độ bám dính cho việc gắn chip, hàn dây và đúc khuôn, đồng thời giảm thiểu các khuyết tật bong tróc và lỗ rỗng.
Được trang bị hệ thống bảo vệ an toàn nhiều lớp và hoàn toàn tương thích với các dây chuyền sản xuất tự động, thiết bị này được sử dụng rộng rãi trong các quy trình đóng gói và kiểm tra IC, FPC và chip ô tô.
Thương hiệu :
HYRNUSMã số sản phẩm :
HY-AS1200Số lượng đặt hàng tối thiểu (MOQ) :
1 SetBảo hành :
One-Year Warranty and Lifetime MaintenanceSự chi trả :
T/TThời gian giao hàng :
7-35 DaysNguồn gốc sản phẩm :
ChinaMáy làm sạch plasma vuông xoay nhiệt độ thấp trong môi trường khí quyển dùng cho đóng gói IC và kiểm tra chất bán dẫn.
Giới thiệu sản phẩm
HY-AS1200Máy làm sạch plasma vuông quay nhiệt độ thấp trong khí quyểnMáy được trang bị vòi phun xoay tốc độ cao để cung cấp độ phủ plasma đầy đủ và đồng đều trên toàn bộ phôi. Máy cung cấp chiều rộng xử lý hiệu quả từ 20–80 mm với công suất tối đa 1200 W có thể điều chỉnh vô cấp, giúp cải thiện đáng kể năng suất xử lý đối với các chất nền lớn và khung dẫn trong sản xuất bán dẫn quy mô lớn. Hoạt động không cần buồng chân không, plasma lạnh điện thế thấp của máy bảo vệ mạch chip dễ vỡ đồng thời loại bỏ hiệu quả chất tách khuôn, chất cản quang dư và oxit kim loại trên bề mặt. Điều này giúp tăng cường đáng kể độ bám dính giao diện cho việc gắn chip, hàn dây, lấp đầy và hợp chất đúc, giảm thiểu hiệu quả hiện tượng tách lớp, lỗ rỗng và các vấn đề liên kết kém để duy trì năng suất đóng gói ổn định.
Máy hỗ trợ điều khiển tự động tín hiệu IO và các khóa liên động an toàn phần cứng & phần mềm toàn diện. Nó có thể được tích hợp liền mạch vào quy trình sản xuất liên tục từ đầu đến cuối, trở thành giải pháp tiền xử lý tiêu chuẩn cho các nhà máy đóng gói IC, đóng gói Mini LED, thiết bị bán dẫn công suất và đóng gói, kiểm tra chip ô tô.
Ứng dụng sản phẩm
Thiết bị này chủ yếu được thiết kế cho ngành công nghiệp bán dẫn. Nó thực hiện việc làm sạch và kích hoạt trước khi ghép chip, hàn dây, đúc và phân phối linh kiện, làm sạch tấm wafer, khung dẫn và chất nền BGA để loại bỏ bụi bẩn dầu mỡ và các hạt hữu cơ, đồng thời cải thiện độ bám dính của bao bì và năng suất sản xuất.
Nó cũng được ứng dụng rộng rãi trong màn hình 3C, mô-đun camera, PCB/FPC, LED, ô tô, năng lượng mới và các lĩnh vực khác. Đối với nhựa, thủy tinh, gốm sứ, kim loại, PI, ITO và các vật liệu đặc biệt, nó giúp làm sạch và kích hoạt bề mặt trước khi liên kết, in ấn, phủ và hàn để loại bỏ độ bám dính kém, khoảng trống trong bao bì và các khuyết tật in ấn.
Tính năng sản phẩm
1. Được thiết kế với các linh kiện phần cứng đạt tiêu chuẩn quân sự, máy hoạt động ổn định ở nhiệt độ môi trường từ -25°C đến 50°C, phù hợp với nhiều môi trường sản xuất khắc nghiệt khác nhau. Theo tiêu chuẩn MIL-HDBK-217F ở 25°C, giá trị MTBF của máy vượt quá 190.000 giờ.
2. Hệ thống vận hành và hiển thị kỹ thuật số cung cấp khả năng giám sát liên tục theo thời gian thực đồng thời chống nhiễu tín hiệu bên ngoài một cách hiệu quả.
3. Có nhiều mô-đun chức năng thực tiễn: giám sát áp suất không khí, cảm biến nhiệt độ bo mạch chủ và công suất đầu ra có thể điều chỉnh.
4. Sử dụng hệ thống điều khiển tích hợp chip thông minh tự phát triển, với khả năng phản hồi dữ liệu thời gian thực trong vòng 0,1 giây và khả năng chống nhiễu tín hiệu mạnh mẽ.
5. Sở hữu hệ số công suất plasma không dưới 79%, đặc trưng bởi sự cân bằng động mượt mà và độ bão hòa cao trong quá trình phóng điện cực.
6. Được trang bị đầy đủ các chức năng bảo vệ an toàn, bao gồm bảo vệ quá nhiệt, quá tải, ngắn mạch, hở mạch, rò rỉ và vận hành sai.
Cấu trúc thiết bị
Thiết bị xử lý bề mặt bằng plasma quay trong khí quyển bao gồm ba bộ phận chức năng cốt lõi: mô-đun tạo năng lượng, súng phun plasma quay và hệ thống điều khiển.
1.Mô-đun phát điện
Máy được trang bị hệ thống tự động điều chỉnh công suất để cung cấp công suất ổn định và chính xác cao, không bị ảnh hưởng bởi sự thay đổi áp suất khí. Người vận hành có thể điều chỉnh các thông số hoạt động theo điều kiện mẫu thực tế để đạt được hiệu quả xử lý bề mặt hoàn hảo.
2. Súng phun plasma trực tiếp
Súng cắt này được thiết kế cho các vật liệu có diện tích lớn và hình dạng bất thường phức tạp, với chiều rộng gia công hiệu quả từ 20mm đến 80mm. Nó có thể phối hợp với các dây chuyền sản xuất hiện có để thực hiện sản xuất trực tuyến hoàn toàn tự động và giảm chi phí nhân công.
3. Hệ thống điều khiển
Hệ thống điều khiển được lắp đặt bên trong tủ điện chính của máy phát điện. Nó quản lý hoạt động của máy làm sạch plasma khí quyển và cung cấp khả năng bảo vệ an toàn toàn diện cho toàn bộ hệ thống thiết bị.

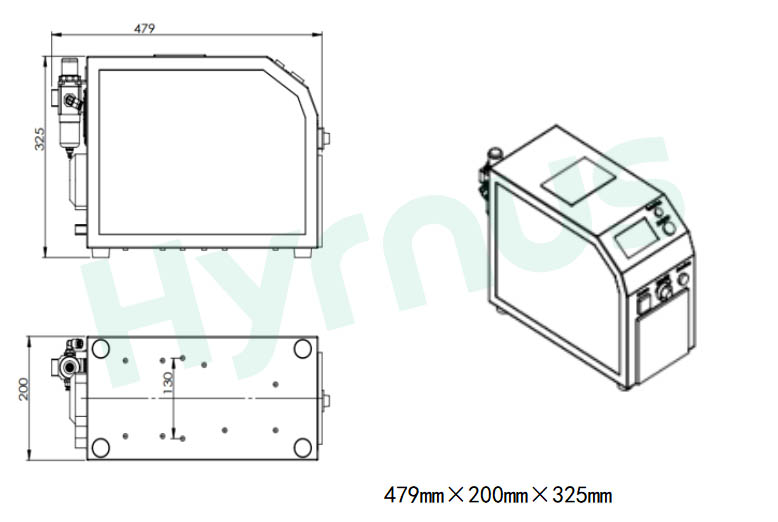

Kích thước máy phát plasmaBản vẽ kích thước tổng thể của đơn vị chính

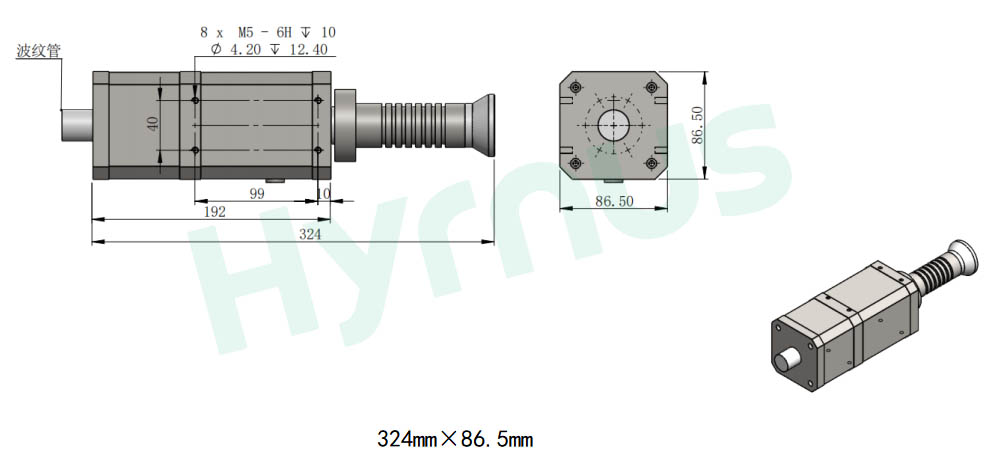

Kích thước súng plasma
Bản vẽ phác thảo súng plasma
Thông số kỹ thuật: Bộ phận chính của máy phát plasma khí quyển
1. Máy phát plasma khí quyển
(1) Các thông số của đơn vị chính
| Mục | Thông số kỹ thuật |
| Người mẫu | HY-AS1200 |
| Kích thước tổng thể | 479200325mm (Chiều dài)WH) |
| Cân nặng | 10KG |
| Nguồn điện đầu vào | AC220V |
| Tần số nguồn | 25KHz |
| Công suất đầu ra plasma | Công suất 0–1200W, có thể điều chỉnh và hiển thị. |
| Chế độ điều khiển | Điều khiển I/O / Điều khiển thủ công |
| Bảo vệ & Báo động | Tích hợp các chức năng bảo vệ chống lại nhiệt độ, áp suất không khí, quá tải, rò rỉ điện, ngắn mạch, hở mạch, v.v. |
| Chức năng phát hiện | Phát hiện áp suất không khí, phát hiện nguồn điện, phát hiện nhiệt độ bo mạch chủ |
(2) Thông số kỹ thuật súng phun plasma phun trực tiếp
| Mục | Thông số kỹ thuật |
| Kích thước súng plasma | 324mm*86.5mm |
| Kích thước vòi phun | Tiêu chuẩn: 20mm, 30mm, 50mm, 56mm, 60mm, 80mm |
| Chiều cao điều trị huyết tương | 5–20mm |
| Chiều rộng điều trị plasma hiệu quả | 20–80mm |
| Phạm vi áp suất không khí | Tiêu chuẩn: 0,2MPa, có thể điều chỉnh trong khoảng 0,08–0,25MPa |
2. Yêu cầu lắp đặt tại nhà máy
| Mục | Yêu cầu |
| Nguồn điện cần thiết | Điện xoay chiều một pha 220V, 10A; Điện trở nối đất nhỏ hơn 4Ω. |
| Ống xả của nhà máy | Lưu lượng: 5 m³/phút; Vật liệu ống: Vật liệu chống ăn mòn |
| Yêu cầu về khí nén trong nhà máy | Đường kính ống: 8mm |
| Vật liệu ống: Ống PU | |
| Áp suất làm việc: 0,4–0,6 MPa | |
| Tiêu chuẩn chất lượng không khí: | |
| Đường kính hạt rắn ≤0,1μm | |
| Hàm lượng dầu ≤0,01mg/m³ | |
| Điểm sương ≤ -40°C |
| Mục | Thông số kỹ thuật |
| Đánh dấu khu vực nguy hiểm | Nhãn cảnh báo điện áp cao |
| Môi trường hoạt động | Nhiệt độ: 15~35°C |
| Độ ẩm: 30~80% | |
| Các biện pháp phòng ngừa khác | Không được có khí dễ cháy, khí ăn mòn, bụi dễ nổ hoặc bụi phản ứng trong khu vực làm việc. |
Chi tiết sản phẩm
Máy làm sạch plasma quay HY-AS1200 được sử dụng rộng rãi trong đóng gói IC bán dẫn, điện tử 3C, điện tử ô tô, năng lượng mới và sản xuất đèn LED. Nó xử lý các tấm wafer, FPC/PCB, nhựa, thủy tinh và kim loại để giải quyết các vấn đề như độ bám dính kém, bong tróc lớp in, tách lớp bao bì và các khuyết tật rỗng.
Thiết bị này sử dụng công nghệ plasma trung tính nhiệt độ thấp không điện thế. Nó không tạo ra hiện tượng phóng điện tĩnh hay hư hỏng do nhiệt, do đó hoàn toàn an toàn cho các bộ phận nhạy cảm như chip, màng mỏng và chất nền BGA.
Chắc chắn rồi. Nó hỗ trợ hai chế độ điều khiển: điều khiển tự động IO và điều khiển thủ công. Súng phun xoay có thể được gắn trên dây chuyền lắp ráp hoặc cánh tay robot để sản xuất hàng loạt liên tục.
