Automatic Plasma Surface Treatment Equipment

Nền tảng chuyển động 3 trục tự động, máy làm sạch plasma phun trực tiếp nhiệt độ thấp tương tự

HY-TM500 hoạt động dưới áp suất khí quyển mà không cần buồng chân không. Hệ thống ray 3 trục tùy chỉnh mang lại khả năng xử lý chính xác toàn diện. Được chế tạo bằng phần cứng đạt tiêu chuẩn quân sự và điều khiển kỹ thuật số, máy hỗ trợ công suất điều chỉnh từ 0–800W. Plasma nhiệt độ thấp không điện thế bảo vệ các linh kiện PCB, FPC và bán dẫn, hoàn tất quá trình làm sạch, kích hoạt và biến đổi bề mặt để tăng cường độ bám dính cho việc liên kết, in ấn và phủ lớp. Máy sẵn sàng cho tự động hóa dây chuyền trong các ngành công nghiệp 3C, màn hình, bán dẫn, ô tô và năng lượng mới.

Thương hiệu :
HYRNUS
Mã số sản phẩm :
HY-TM500
Số lượng đặt hàng tối thiểu (MOQ) :
1 Set
Bảo hành :
One-Year Warranty and Lifetime Maintenance
Sự chi trả :
T/T
Thời gian giao hàng :
7-35 Days
Nguồn gốc sản phẩm :
China

LIÊN HỆ NGAY

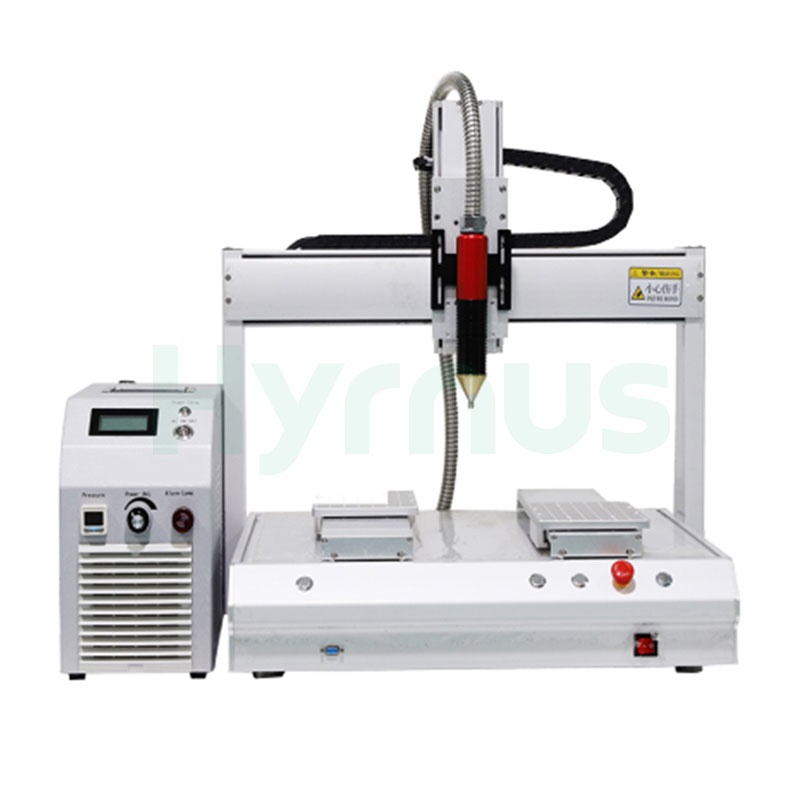

Nền tảng chuyển động 3 trục tự động, máy làm sạch plasma phun trực tiếp nhiệt độ thấp tương tự

Giới thiệu sản phẩm

HY-TM500 Máy làm sạch plasma tự động 3 trục Đây là máy xử lý bề mặt phun trực tiếp ở nhiệt độ thấp trong môi trường khí quyển. Được trang bị ray dẫn hướng 3 trục tùy chỉnh tương thích với nhiều quy trình sản xuất khác nhau, máy có thể được tích hợp trực tiếp vào các dây chuyền sản xuất tự động để xử lý sơ bộ phôi hoàn toàn tự động ngay trên dây chuyền.

Công nghệ plasma trung tính về điện ở nhiệt độ thấp không gây ra sốc nhiệt mạnh và sẽ không làm hỏng các bộ phận chính xác nhạy cảm với nhiệt như FPC, PCB và chất bán dẫn. Quy trình khô thân thiện với môi trường loại bỏ dung môi hóa học và chất lỏng thải, khắc phục triệt để các lỗi thường gặp bao gồm bong tróc mực, tách lớp keo và tách lớp phủ. Nó hỗ trợ hai chế độ hoạt động (thủ công và điều khiển tự động liên kết IO) với công suất điều chỉnh vô cấp từ 0 đến 800W, lý tưởng cho cả việc thử nghiệm trong phòng thí nghiệm và sản xuất hàng loạt.

Ứng dụng sản phẩm

Máy làm sạch plasma tự động 3 trục này sử dụng ray dẫn hướng có thể tùy chỉnh và súng plasma phun trực tiếp không điện thế. Xử lý plasma phun trực tiếp trong môi trường khí quyển giúp giải quyết các khuyết tật về liên kết kém, in ấn và phủ lớp cho các linh kiện điện tử chính xác nhỏ, hoàn toàn phù hợp với dây chuyền sản xuất hàng loạt trong ngành công nghiệp bán dẫn, PCB, FPC, điện tử ô tô và năng lượng mới.

Tính năng sản phẩm

1. Áp dụng thiết kế phần cứng đạt tiêu chuẩn quân sự, với phạm vi nhiệt độ môi trường hoạt động từ -25°C đến 50°C, thích ứng với nhiều điều kiện làm việc khắc nghiệt. MTBF (Thời gian trung bình giữa các lần hỏng hóc) đạt ≥190.000 giờ theo tiêu chuẩn MIL-HDBK-217F (ở 25°C).

2. Điều khiển kỹ thuật số, hiển thị kỹ thuật số, giám sát thời gian thực và khả năng chống nhiễu mạnh mẽ.

3. Được trang bị các chức năng bao gồm phát hiện áp suất không khí, phát hiện nhiệt độ bo mạch chủ và điều chỉnh công suất.

4. Hệ thống điều khiển tích hợp với chip thông minh độc quyền, hỗ trợ giám sát thời gian thực với thời gian phản hồi dưới 0,1 giây và khả năng chống nhiễu vượt trội.

5. Hệ số công suất plasma đạt ≥79%, thể hiện hệ số công suất cao, cân bằng động ổn định và độ bão hòa phóng điện cực cao.

6. Sản phẩm có nhiều chức năng bảo vệ đa lớp, bao gồm bảo vệ quá nhiệt, bảo vệ quá tải, bảo vệ ngắn mạch, bảo vệ hở mạch, bảo vệ rò rỉ và bảo vệ chống lại các thao tác sai khác nhau.

Cấu trúc thiết bị

Hệ thống xử lý bề mặt bằng plasma phun trực tiếp trong khí quyển chủ yếu bao gồm máy phát điện, súng phun tạo plasma và hệ thống điều khiển.

1. Máy phát điện

Thiết bị hỗ trợ tự động điều chỉnh công suất để cung cấp công suất đầu ra ổn định, độ chính xác cao. Công suất đầu ra không bị ảnh hưởng bởi sự dao động áp suất không khí. Các thông số có thể được điều chỉnh theo điều kiện thực tế của phôi để đạt được kết quả gia công tối ưu.

2.Súng phun plasma trực tiếp

Máy chủ yếu được sử dụng để gia công các vật liệu có diện tích nhỏ và hình dạng không đều, với chiều rộng gia công hiệu quả từ 2mm đến 6mm. Nó có thể được kết hợp với các dây chuyền sản xuất hiện có để實現 sản xuất tự động hoàn toàn và giảm chi phí nhân công.

3. Hệ thống điều khiển

Hệ thống điều khiển được tích hợp bên trong bộ phận chính của máy phát điện. Nó điều khiển hoạt động của thiết bị làm sạch plasma khí quyển và cung cấp khả năng bảo vệ toàn diện cho hệ thống.

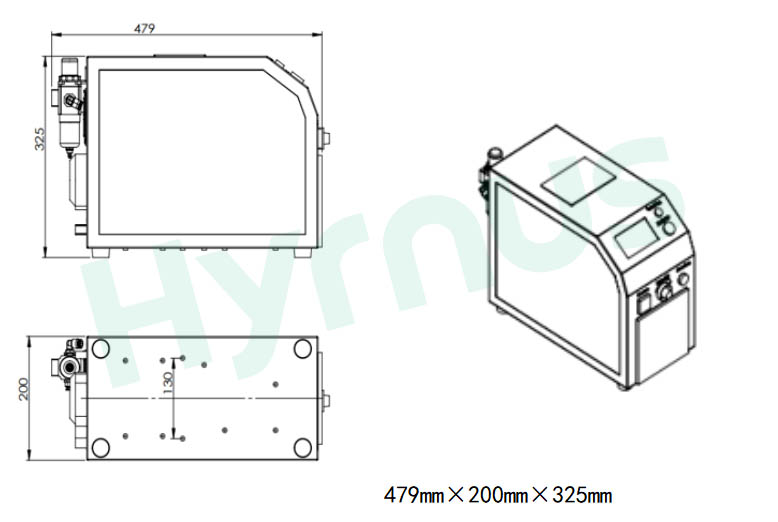

Kích thước máy phát plasma

Bản vẽ kích thước tổng thể của đơn vị chính

Plasma treatment surface energy

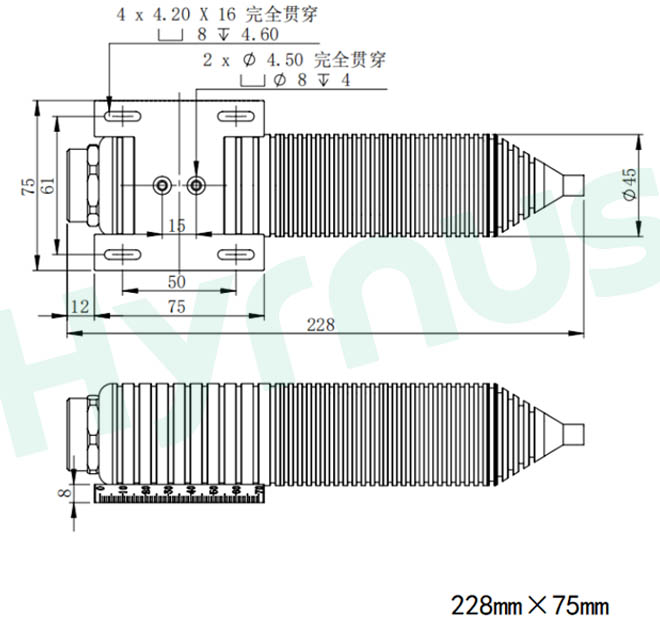

Kích thước súng plasma

Bản vẽ phác thảo súng plasma

Plasma cleaning of surfaces

Thông số kỹ thuật: Bộ phận chính của máy phát plasma khí quyển

1. Máy phát plasma khí quyển

(1) Các thông số chính của đơn vị

Mục	Thông số kỹ thuật
Người mẫu	HY-TM500
Kích thước tổng thể	479200325mm (Chiều dài)WH)
Cân nặng	10KG
Nguồn điện đầu vào	AC220V
Tần số nguồn	25kHz
Công suất đầu ra plasma	Công suất 0–800W, điều chỉnh vô cấp với màn hình hiển thị kỹ thuật số.
Chế độ điều khiển	Điều khiển tự động/điều khiển thủ công liên kết I/O
Bảo vệ & Báo động	Tích hợp các chức năng bảo vệ chống quá nhiệt, quá áp, quá tải, rò rỉ điện, ngắn mạch và hở mạch.
Chức năng phát hiện	Giám sát thời gian thực áp suất không khí, công suất đầu ra và nhiệt độ bo mạch chủ.

(2) Thông số kỹ thuật súng plasma phun trực tiếp trong khí quyển

Mục	Thông số kỹ thuật
Kích thước súng phun sơn	228mm*75mm
Kích thước vòi phun tiêu chuẩn	2mm, 4mm, 6mm, 8mm
Chiều cao làm sạch bằng plasma	Có thể điều chỉnh từ 3–20mm
Chiều rộng điều trị plasma hiệu quả	1–8mm
Áp suất không khí hoạt động	Áp suất tiêu chuẩn 0,2 MPa, có thể điều chỉnh trong khoảng 0,08–0,25 MPa.

2. Yêu cầu lắp đặt tại nhà máy

Tuân thủ các tiêu chuẩn tiện ích của nhà máy đối với máy làm sạch plasma khí quyển quay để đạt được khả năng làm sạch và kích hoạt bề mặt plasma ổn định cho chất bán dẫn, linh kiện điện tử ô tô và chất nền năng lượng mới: thiết bị sử dụng nguồn điện xoay chiều một pha 220V 10A với điện trở nối đất nhỏ hơn 4Ω để bảo vệ các chip chính xác, yêu cầu ống xả chống ăn mòn 5m³/phút cho khí thải làm sạch plasma, và cần ống dẫn khí PU 8mm với áp suất 0,4–0,6MPa; khí nén phải kiểm soát các hạt rắn ≤0,1μm, hàm lượng dầu ≤0,01mg/m³ và điểm sương áp suất ≤ -40°C để giữ cho súng phun quay hoạt động ổn định mà không bị tắc nghẽn trong quá trình sản xuất liên tục trên dây chuyền.

3. Thông số kỹ thuật chung

Mục	Chi tiết
Nhãn cảnh báo nguy hiểm	Nhãn cảnh báo nguy hiểm điện áp cao
Môi trường hoạt động	Nhiệt độ: 15~35℃
Môi trường hoạt động	Độ ẩm: 30~80%
Các biện pháp phòng ngừa khác	Tránh xa khí dễ cháy, khí ăn mòn, bụi dễ nổ và bụi phản ứng.

Chi tiết sản phẩm

Câu hỏi thường gặp

Máy làm sạch plasma 3 trục HY-TM500 có những ưu điểm cốt lõi nào so với máy làm sạch plasma quay?

HY-TM500 sở hữu hệ thống ray 3 trục XYZ có thể lập trình và tùy chỉnh, cho phép gia công chính xác các chi tiết nhỏ, không đều. Súng phun trực tiếp hẹp tạo ra plasma tập trung với chiều rộng hiệu dụng từ 1–8mm. Các thiết bị quay chỉ xử lý được các bề mặt phẳng lớn với plasma phân tán, trong khi model này xử lý chính xác các rãnh sâu, lỗ siêu nhỏ và các cạnh liên kết mà súng phun quay không thể tiếp cận.

Những chi tiết nào phù hợp với súng plasma phun trực tiếp của HY-TM500?

Các đầu phun có thể thay thế 2/4/6/8mm cung cấp chiều rộng xử lý từ 1–8mm và chiều cao làm việc có thể điều chỉnh từ 3–20mm. Nó nhắm mục tiêu vào các vi mạch PCB, các chân vàng FPC, các chất bán dẫn mini và các cạnh mô-đun camera có rãnh hoặc lỗ siêu nhỏ để kích hoạt và làm sạch cục bộ.

Máy cắt plasma analog HY-TM500 bao gồm những hệ thống bảo vệ an toàn nào?

Hệ thống bảo vệ đa lớp bao gồm chống quá nhiệt, quá tải, ngắn mạch, rò rỉ và vận hành sai. Hệ thống cảnh báo âm thanh và ánh sáng kỹ thuật số sẽ kích hoạt khi áp suất không khí hoặc công suất bất thường để giảm thời gian ngừng hoạt động ngoài kế hoạch của dây chuyền sản xuất.
