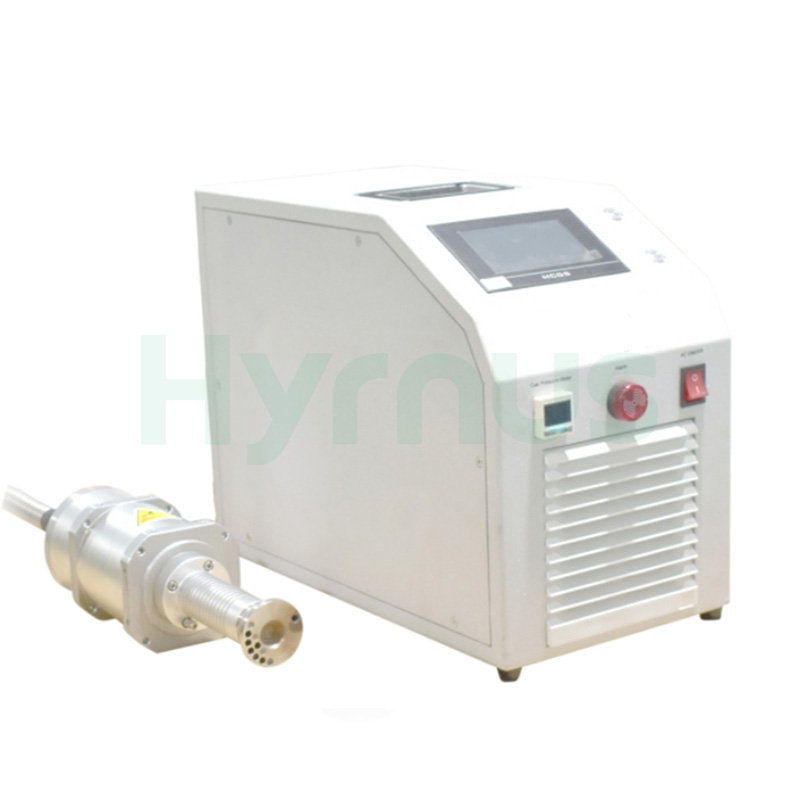

Máy làm sạch plasma xoay tròn kỹ thuật số điều chỉnh được 1000W cho dây chuyền sản xuất PCB hàng loạt

HY-DC1000 được trang bị súng bắn tia plasma xoay với phạm vi phủ rộng và các vòi phun có thể thay thế từ 20 đến 80mm, được thiết kế riêng cho các chi tiết phẳng lớn bao gồm PCB kích thước đầy đủ, điện cực pin năng lượng mới, các bộ phận nhựa ô tô và tấm kính màn hình. Máy hỗ trợ công suất điều chỉnh rộng từ 0–1000W để tạo ra lớp phủ plasma đồng đều trên các bề mặt lớn, loại bỏ hiệu quả các chất gây ô nhiễm hữu cơ và khắc phục các vấn đề về khoảng trống in ấn và bong tróc lớp phủ trong dây chuyền lắp ráp hàng loạt.

Thương hiệu :
HYRNUS
Mã số sản phẩm :
HY-DC1000
Số lượng đặt hàng tối thiểu (MOQ) :
1 Set
Bảo hành :
One-Year Warranty and Lifetime Maintenance
Sự chi trả :
T/T
Thời gian giao hàng :
7-35 Days
Nguồn gốc sản phẩm :
China

LIÊN HỆ NGAY

Máy làm sạch plasma xoay tròn kỹ thuật số điều chỉnh được 1000W cho dây chuyền sản xuất PCB hàng loạt

Giới thiệu sản phẩm

HY-DC1000 Máy làm sạch plasma quay tròn kỹ thuật số Máy sử dụng nguồn điện AC220V với công suất đầu ra điều chỉnh được từ 0–1000W. Được chế tạo bằng phần cứng đạt chuẩn quân sự, hoạt động ổn định ở nhiệt độ -25℃~50℃ và có MTBF (Thời gian trung bình giữa các lần hỏng hóc) trên 190.000 giờ, máy được trang bị hệ thống giám sát kỹ thuật số ST ARM và mạch chuyển mạch mềm TI với thời gian phản hồi dưới 0,1 giây. Máy hỗ trợ các chế độ điều khiển RS485, I/O và điều khiển thủ công, với sáu mô-đun phát hiện thời gian thực và hệ thống bảo vệ cảnh báo an toàn hoàn chỉnh; súng plasma tương thích với các vòi phun có thể thay thế từ 20–80mm để cung cấp chiều rộng xử lý hiệu quả từ 20–80mm với chiều cao làm việc điều chỉnh được từ 5–20mm, được thiết kế đặc biệt để gia công hàng loạt các chi tiết phẳng lớn.

Thiết bị này sử dụng phương pháp xử lý nhiệt độ thấp không điện thế để ngăn ngừa hư hỏng cho mạch in và các linh kiện bán dẫn. Hoàn toàn tương thích với các dây chuyền sản xuất tự động, nó thực hiện làm sạch và kích hoạt bề mặt chỉ bằng khí nén khô, giúp tăng cường đáng kể độ bền liên kết cho các quy trình liên kết, in ấn và phủ trong ngành điện tử 3C, bán dẫn, ô tô và năng lượng mới.

Ứng dụng sản phẩm

Thiết bị này chủ yếu được thiết kế cho ngành công nghiệp bán dẫn. Nó thực hiện việc làm sạch và kích hoạt trước khi ghép chip, hàn dây, đúc và phân phối linh kiện, làm sạch tấm wafer, khung dẫn và chất nền BGA để loại bỏ bụi bẩn dầu mỡ và các hạt hữu cơ, đồng thời cải thiện độ bám dính của bao bì và năng suất sản xuất.

Nó cũng được ứng dụng rộng rãi trong màn hình 3C, mô-đun camera, PCB/FPC, LED, ô tô, năng lượng mới và các lĩnh vực khác. Đối với nhựa, thủy tinh, gốm sứ, kim loại, PI, ITO và các vật liệu đặc biệt, nó giúp làm sạch và kích hoạt bề mặt trước khi liên kết, in ấn, phủ và hàn để loại bỏ độ bám dính kém, khoảng trống trong bao bì và các khuyết tật in ấn.

Tính năng sản phẩm

1. Thiết kế phần cứng đạt tiêu chuẩn quân sự, phạm vi nhiệt độ môi trường hoạt động từ -25°C đến 50°C để thích ứng với nhiều điều kiện làm việc khắc nghiệt. MTBF (Thời gian trung bình giữa các lần hỏng hóc) đạt ≥190.000 giờ theo tiêu chuẩn MIL-HDBK-217F ở 25°C.

2. Điều khiển hoàn toàn bằng kỹ thuật số, màn hình hiển thị kỹ thuật số và giám sát thời gian thực với khả năng chống nhiễu mạnh mẽ.

3. Sử dụng mạch chuyển mạch mềm cầu toàn phần dịch pha TI và mạch hiệu chỉnh hệ số công suất PFC. So với các mạch chuyển mạch cứng tương tự, hiệu suất được cải thiện hơn 10% với thời gian phản hồi dưới 0,1 giây và khả năng chống nhiễu vượt trội.

4. Được trang bị chip ARM thương hiệu ST cho tương tác người-máy trực quan. Nó hỗ trợ giao tiếp gỡ lỗi từ xa mạnh mẽ và tích hợp liền mạch với nhiều kịch bản ứng dụng khác nhau. Phần mềm tự phát triển phân tích thông minh dữ liệu thu thập được theo thời gian thực để vận hành phối hợp và tự động điều chỉnh công suất nhằm duy trì đầu ra ổn định.

5. Hỗ trợ giao tiếp RS-485 và giao diện điều khiển I/O với chức năng giám sát từ xa đa dữ liệu.

6. Sáu chức năng phát hiện thời gian thực: giám sát áp suất không khí, nhiệt độ bo mạch chủ, điện áp hồ quang máy biến áp, dòng điện đỉnh sơ cấp máy biến áp, dòng điện lưới và tốc độ quay của súng phun.

7. Hơn mười loại cảnh báo lỗi, giúp giảm thời gian khắc phục sự cố hơn 80%. Hỗ trợ súng phun tia, súng phun xoay và súng phun tuyến tính khổ rộng với thao tác chuyển đổi chỉ bằng một cú nhấp chuột.

8. Các cơ chế bảo vệ toàn diện bao gồm bảo vệ quá nhiệt, quá tải, ngắn mạch, hở mạch, rò rỉ điện và vận hành sai.

Cấu trúc thiết bị

Hệ thống xử lý bề mặt bằng plasma phun trực tiếp trong khí quyển chủ yếu bao gồm máy phát điện, súng phun tạo plasma và hệ thống điều khiển.

1. Máy phát điện

Thiết bị hỗ trợ tự động điều chỉnh công suất để cung cấp công suất đầu ra ổn định, độ chính xác cao. Công suất đầu ra không bị ảnh hưởng bởi sự dao động áp suất không khí. Các thông số có thể được điều chỉnh theo điều kiện thực tế của phôi để đạt được kết quả gia công tối ưu.

2.Súng plasma xoay

Máy chủ yếu được sử dụng để gia công các chi tiết có diện tích lớn và hình dạng phức tạp với chiều rộng gia công hiệu quả từ 20mm đến 80mm. Tương thích với các dây chuyền lắp ráp sản xuất hiện có, máy cho phép sản xuất tự động hoàn toàn theo dây chuyền và giảm chi phí nhân công một cách hiệu quả.

3. Hệ thống điều khiển

Hệ thống điều khiển được tích hợp bên trong bộ phận chính của máy phát điện. Nó điều khiển hoạt động của thiết bị làm sạch plasma khí quyển và cung cấp khả năng bảo vệ toàn diện cho hệ thống.

Kích thước máy phát plasma

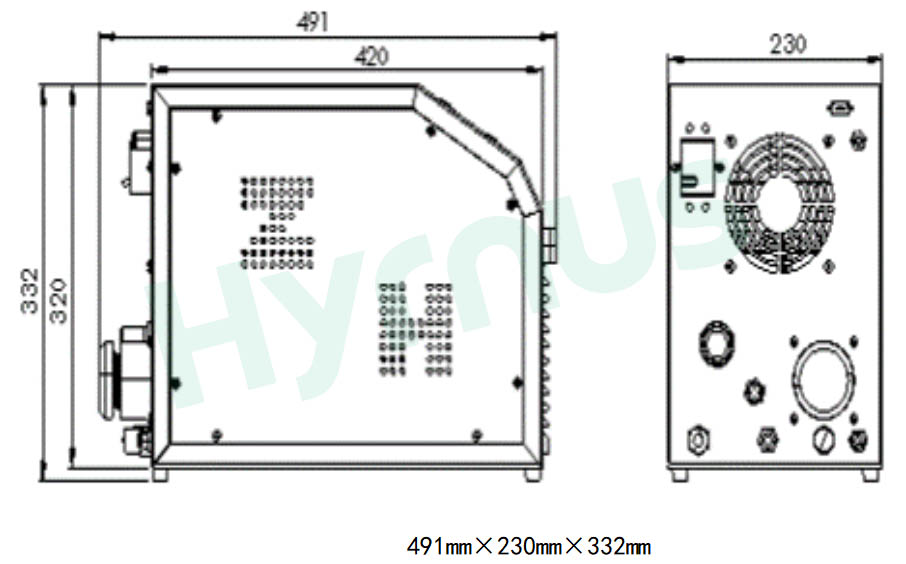

Bản vẽ kích thước tổng thể của đơn vị chính

Plasma pretreatment

Kích thước súng plasma

Bản vẽ phác thảo súng plasma

Plasma cleaning semiconductor

Thông số kỹ thuật: Bộ phận chính của máy phát plasma khí quyển

1. Máy phát plasma khí quyển

(1) Các thông số chính của đơn vị

Mục	Tham số
Người mẫu	HY-DC1000
Kích thước tổng thể	491200332mm (Chiều dài)WH)
Cân nặng	10KG
Nguồn điện đầu vào	AC220V
Tần số nguồn	25kHz
Công suất đầu ra plasma	Công suất 0–1000W, có thể điều chỉnh và hiển thị.
Chế độ điều khiển	RS485 / Điều khiển I/O / Thủ công
Chức năng bảo vệ và báo động	Tốc độ quay, nhiệt độ, điện áp, áp suất không khí, quá tải, rò rỉ điện, không phù hợp công suất, ngắn mạch, hở mạch, bảo vệ quá dòng, v.v.
Chức năng phát hiện	Phát hiện áp suất không khí, phát hiện nguồn điện, phát hiện vòng quay, phát hiện công suất đầu ra, phát hiện nhiệt độ bo mạch chủ, phát hiện dòng điện đỉnh sơ cấp biến áp.

(2) Thông số kỹ thuật súng plasma phun trực tiếp trong khí quyển

Mục	Tham số
Kích thước súng	314,5mm*95mm
Kích thước vòi phun tiêu chuẩn	20mm, 40mm, 60mm, 80mm
Chiều cao làm việc của máy cắt plasma	5–20mm
Chiều rộng điều trị plasma hiệu quả	20–80mm
Phạm vi áp suất không khí	Áp suất tiêu chuẩn 0,2 MPa, có thể điều chỉnh từ 0,08–0,25 MPa.

2. Yêu cầu lắp đặt tại nhà máy

Mục	Yêu cầu
Nguồn điện cần thiết	Điện xoay chiều một pha 220V, 10A; điện trở nối đất nhỏ hơn 4Ω.
Hệ thống xả	Lưu lượng: 5 m³/phút; Vật liệu chống ăn mòn
Yêu cầu về khí nén	Đường kính ống: 8mm
	Vật liệu ống: Ống PU
	Áp suất không khí: 0,4–0,6 MPa
	Tiêu chuẩn chất lượng không khí:
	Kích thước hạt rắn ≤0,1μm, hàm lượng dầu ≤0,01mg/m³, điểm sương áp suất ≤ -40℃

3. Thông số kỹ thuật chung

Mục	Chi tiết
Nhãn cảnh báo nguy hiểm	Nhãn cảnh báo nguy hiểm điện áp cao
Môi trường hoạt động	Nhiệt độ: 15~35℃
Môi trường hoạt động	Độ ẩm: 30~80%
Các biện pháp phòng ngừa khác	Tránh xa khí dễ cháy, khí ăn mòn, bụi dễ nổ và bụi phản ứng.

Chi tiết sản phẩm

Plasma surface treatment of plastics to enhance adhesion

Câu hỏi thường gặp

Sáu chức năng giám sát thời gian thực nào được tích hợp trong thiết bị chính plasma kỹ thuật số HY-DC1000?

Thiết bị được trang bị 6 cảm biến phát hiện thời gian thực độc lập để giám sát áp suất khí nén, nhiệt độ bo mạch chủ, điện áp hồ quang biến áp, dòng điện đỉnh sơ cấp biến áp, dòng điện lưới và tốc độ súng quay. Tất cả dữ liệu vận hành được hiển thị kỹ thuật số, cùng với bộ cảnh báo khóa liên động an toàn đầy đủ để giám sát toàn bộ máy móc suốt ngày đêm.

Thiết bị plasma HY-DC1000 đạt tiêu chuẩn quân sự có thể chịu được phạm vi nhiệt độ rộng nào trong điều kiện làm việc khắc nghiệt?

Sử dụng phần cứng đạt tiêu chuẩn quân sự MIL-HDBK-217F, thiết bị đạt MTBF ≥190.000 giờ ở 25°C. Nó có thể hoạt động ổn định liên tục từ -25°C đến 50°C với khả năng chống nhiễu điện từ mạnh mẽ, phù hợp cho các xưởng sản xuất phức tạp ở nhiệt độ cao/thấp trong ngành điện tử, ô tô và năng lượng mới.

Máy cắt plasma kỹ thuật số HY-DC1000 có những cơ chế bảo vệ an toàn toàn diện nào?

Thiết bị sử dụng hệ thống bảo vệ toàn diện nhiều lớp, bao gồm bảo vệ quá nhiệt, quá tải, ngắn mạch, hở mạch, rò rỉ điện, thao tác sai, áp suất không khí bất thường và mất cân bằng điện áp. Hệ thống cảnh báo bằng âm thanh và ánh sáng kỹ thuật số sẽ được kích hoạt ngay khi xảy ra bất kỳ sự cố nào, giúp giảm thiểu hiệu quả thời gian ngừng hoạt động ngoài dự kiến của các dây chuyền sản xuất tự động.

Công nghệ plasma quay khí quyển HY-DC1000 có thể tạo ra những hiệu ứng xử lý bề mặt nào trên các chi tiết gia công?

Nó cung cấp ba chức năng xử lý khô cốt lõi:

1. Làm sạch chính xác để loại bỏ vết dầu mỡ, các hạt hữu cơ và tĩnh điện;

2. Kích hoạt bề mặt để nâng cao sức căng bề mặt vật liệu và cải thiện đáng kể độ bám dính cho quá trình liên kết, in ấn và phủ;

3. Điều chỉnh bằng phương pháp khắc vi mô để loại bỏ tận gốc các khuyết tật như bong tróc keo, bong tróc mực in và tách lớp bao bì, mà không gây ô nhiễm dung môi hóa học.
