HY-DD600 sử dụng thiết kế vòi phun nhỏ hẹp (chiều rộng hiệu dụng 2–6mm), chuyên dụng cho các linh kiện nhỏ, chính xác và nhạy cảm như chip, mạch in linh hoạt FPC, chất nền BGA thu nhỏ. Tia plasma nhiệt độ thấp không điện thế giúp loại bỏ nguy cơ cháy nhiệt đối với vật liệu PI/ITO siêu mỏng. Súng nhỏ gọn của nó phù hợp với các khe hẹp và cấu trúc vi mô phức tạp, hoàn toàn phù hợp với các dây chuyền hàn và phân phối tự động nhỏ cho đóng gói bán dẫn và xử lý sơ bộ mô-đun camera.
Thương hiệu :
HYRNUSMã số sản phẩm :
HY-DD600Số lượng đặt hàng tối thiểu (MOQ) :
1 SetBảo hành :
One-Year Warranty and Lifetime MaintenanceSự chi trả :
T/TThời gian giao hàng :
7-35 DaysNguồn gốc sản phẩm :
ChinaMáy làm sạch plasma phun trực tiếp nhiệt độ thấp điều chỉnh được, công suất 600W, dùng cho chip bán dẫn.
Giới thiệu sản phẩm
HY-DD600 Máy làm sạch plasma phun trực tiếp nhiệt độ thấp kỹ thuật số Sử dụng hệ thống điều khiển thông minh hoàn toàn bằng kỹ thuật số và vòi phun hẹp với chiều rộng xử lý hiệu quả từ 2–6mm, được thiết kế cho các bộ phận chính xác siêu nhỏ bao gồm chip, FPC và chất nền micro BGA. Tia plasma nhiệt độ thấp, điện thế bằng không, trung tính tỏa ra nhiệt lượng vừa phải để tránh hư hỏng do nhiệt trên các màng mỏng PI & ITO siêu mỏng, và súng nhỏ gọn có thể tiếp cận các khe hở nhỏ và cấu trúc vi mô phức tạp.
Hoạt động dưới áp suất khí quyển, máy mang lại khả năng làm sạch chính xác, kích hoạt bề mặt và khắc vi mô mà không gây hại cho phôi. Được trang bị điều chỉnh công suất hoàn toàn bằng kỹ thuật số, máy hoàn toàn phù hợp với các dây chuyền dán và phân phối nhỏ trong đóng gói bán dẫn và xử lý sơ bộ mô-đun camera, giải quyết các vấn đề về bong tróc, tách lớp và phồng rộp trong các quy trình dán, in ấn và phân phối.
Tính năng sản phẩm
1. Phần cứng đạt tiêu chuẩn quân sự hỗ trợ hoạt động ổn định ở nhiệt độ -25°C~50°C; MTBF ≥190.000 giờ theo MIL-HDBK-217F (25°C).
2. Điều khiển và hiển thị kỹ thuật số hoàn toàn cho phép giám sát thời gian thực và khả năng chống nhiễu mạnh mẽ.
3. Mạch chuyển mạch mềm TI + hiệu chỉnh PFC giúp tăng hiệu suất lên hơn 10%, thời gian phản hồi dưới 0,1 giây với khả năng chống nhiễu tuyệt vời.
4. Chip ST ARM cung cấp giao diện người dùng đơn giản và khả năng gỡ lỗi từ xa. Chương trình tự phát triển giúp tự động điều chỉnh công suất để đảm bảo đầu ra ổn định.
5. Các cổng RS-485 và I/O hỗ trợ giám sát từ xa đa dữ liệu.
6. Sáu mục giám sát thời gian thực: áp suất không khí, nhiệt độ bo mạch chủ, điện áp hồ quang biến áp, dòng điện đỉnh sơ cấp, dòng điện lưới, tốc độ quay của súng hàn.
7. Hơn 10 cảnh báo lỗi giúp giảm thời gian chẩn đoán hơn 80%; chuyển đổi nhanh chóng giữa các đầu phun tia, xoay và thẳng chỉ bằng một cú nhấp chuột.
8. Hệ thống bảo vệ an toàn toàn diện: bảo vệ quá nhiệt, quá tải, ngắn mạch/hở mạch, rò rỉ và vận hành sai.
Ứng dụng sản phẩm
Thiết bị này xử lý các chi tiết gia công có hình dạng cong và không đều với độ chính xác cao để thực hiện làm sạch bề mặt, kích hoạt phân tử và khắc vi mô. Nó giải quyết triệt để các vấn đề thường gặp trong sản xuất bao gồm độ bám dính kém, bong tróc keo và bong mực.
Nó đóng vai trò là thiết bị tiền xử lý thiết yếu cho nhiều lĩnh vực khác nhau: đóng gói chất bán dẫn, điện tử 3C, màn hình cảm ứng, đóng gói LED, linh kiện ô tô, pin lithium năng lượng mới, vật liệu nhựa, kim loại và thủy tinh.
Cấu trúc thiết bị
Hệ thống xử lý bề mặt bằng plasma phun trực tiếp ngoài trời bao gồm ba bộ phận chính: bộ nguồn, súng phun plasma trực tiếp và mô-đun điều khiển.
1. Máy phát điện
Thiết bị hỗ trợ tự động điều chỉnh công suất để cung cấp đầu ra ổn định, độ chính xác cao mà không bị ảnh hưởng bởi sự dao động áp suất không khí. Người vận hành có thể điều chỉnh tất cả các thông số hoạt động theo trạng thái làm việc thực tế của mẫu để đạt hiệu suất xử lý lý tưởng.
2.Súng phun plasma trực tiếp
Được thiết kế cho các chi tiết nhỏ, có hình dạng phức tạp, súng bắn đinh này cho phép xử lý với chiều rộng từ 2mm đến 6mm. Nó có thể được tích hợp với các dây chuyền sản xuất hiện có để cho phép xử lý tự động hoàn toàn và giảm chi phí nhân công.
3. Hệ thống điều khiển
Nằm bên trong bộ nguồn chính, mô-đun này điều khiển toàn bộ hoạt động của máy làm sạch plasma khí quyển và cung cấp khả năng bảo vệ an toàn toàn hệ thống.

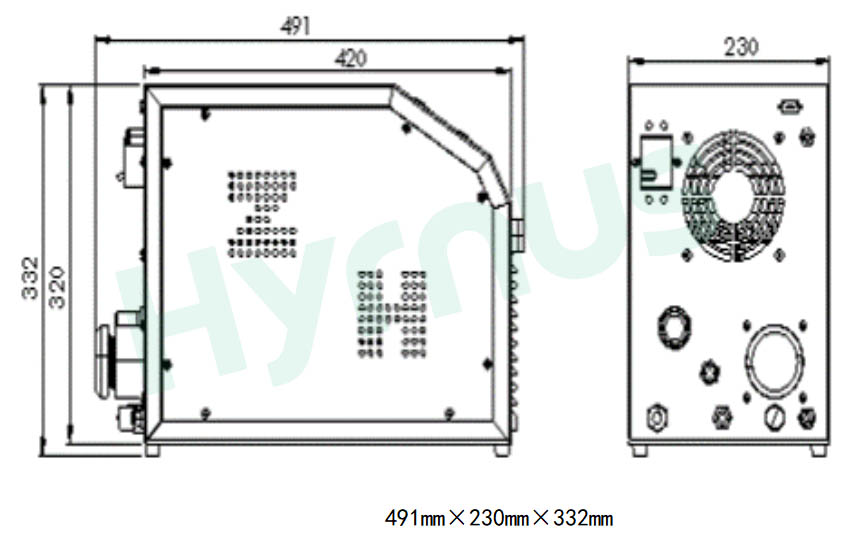

Kích thước máy phát plasmaBản vẽ kích thước tổng thể của đơn vị chính

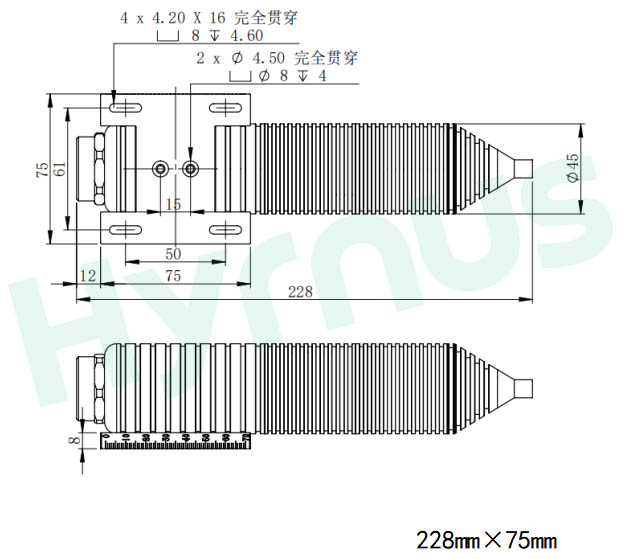

Kích thước súng plasma
Bản vẽ phác thảo súng plasma
Thông số kỹ thuật: Bộ phận chính của máy phát plasma khí quyển
1. Máy phát plasma khí quyển
(1) Các thông số chính của đơn vị
| Mục | Tham số |
| Người mẫu | HY-DD600 |
| Kích thước tổng thể | 491*200*332 mm (Chiều dài * Chiều rộng * Chiều cao) |
| Cân nặng | 10 kg |
| Nguồn điện đầu vào | AC 220V |
| Tần số nguồn | 25 KHz |
| Công suất đầu ra plasma | Công suất 0–600 W, có thể điều chỉnh và hiển thị. |
| Chế độ điều khiển | RS485 / Điều khiển I/O / Thủ công |
| Chức năng bảo vệ và báo động | Tốc độ quay, nhiệt độ, điện áp, áp suất không khí, quá tải, rò rỉ điện, không phù hợp công suất, ngắn mạch, hở mạch, bảo vệ quá dòng |
| Chức năng phát hiện | Phát hiện áp suất không khí, phát hiện nguồn điện, phát hiện vòng quay, phát hiện công suất đầu ra, phát hiện nhiệt độ bo mạch chủ, phát hiện dòng điện đỉnh sơ cấp biến áp. |
(2) Thông số kỹ thuật súng plasma phun trực tiếp trong khí quyển
| Mục | Tham số |
| Kích thước súng | 255,5 mm * 50 mm |
| Kích thước vòi phun | Tiêu chuẩn 2 mm, 4 mm, 6 mm |
| Chiều cao điều trị huyết tương | 3–20 mm |
| Chiều rộng điều trị plasma hiệu quả | 1–8 mm |
| Phạm vi áp suất không khí | Áp suất tiêu chuẩn 0,2 MPa, có thể điều chỉnh từ 0,08–0,25 MPa. |
2. Yêu cầu lắp đặt tại nhà máy
| Mục | Thông số kỹ thuật |
| Yêu cầu về nguồn điện | Điện xoay chiều một pha 220V, 10A; điện trở nối đất nhỏ hơn 4Ω. |
| Hệ thống ống xả của nhà máy | Lưu lượng: 5 m³/phút; Vật liệu: vật liệu chống ăn mòn |
| Yêu cầu về khí nén trong nhà máy | Đường kính ống: 8mm |
| Vật liệu ống: Ống PU | |
| Áp suất: 0,4–0,6 MPa | |
| Tiêu chuẩn chất lượng không khí: | |
| Đường kính hạt rắn ≤0,1μm, | |
| Hàm lượng dầu ≤0,01mg/m³, | |
| Điểm sương ≤ -40°C |
| Mục | Chi tiết |
| Đánh dấu khu vực nguy hiểm | Nhãn cảnh báo điện áp cao |
| Môi trường hoạt động | Nhiệt độ: 15~35°C |
| Độ ẩm: 30~80% | |
| Các biện pháp phòng ngừa khác | Khu vực làm việc phải không có khí dễ cháy, khí ăn mòn, bụi dễ nổ hoặc bụi phản ứng. |
Chi tiết sản phẩm
Có. Sản phẩm hỗ trợ giao tiếp RS485 và điều khiển I/O với công suất kỹ thuật số điều chỉnh được từ 0–600W. Súng phun trực tiếp nhỏ gọn này có thể được tích hợp liền mạch vào các dây chuyền lắp ráp tự động phân phối, đóng gói và phủ sơn.
Không. Được trang bị thiết kế điện thế bằng không, máy làm sạch plasma này tạo ra nhiệt lượng thấp mà không gây bỏng nhiệt, hoàn toàn phù hợp cho việc xử lý sơ bộ chất nền bán dẫn và FPC chính xác.
