Máy kiểm tra độ bền liên kết dây dẫn trong bao bì IC

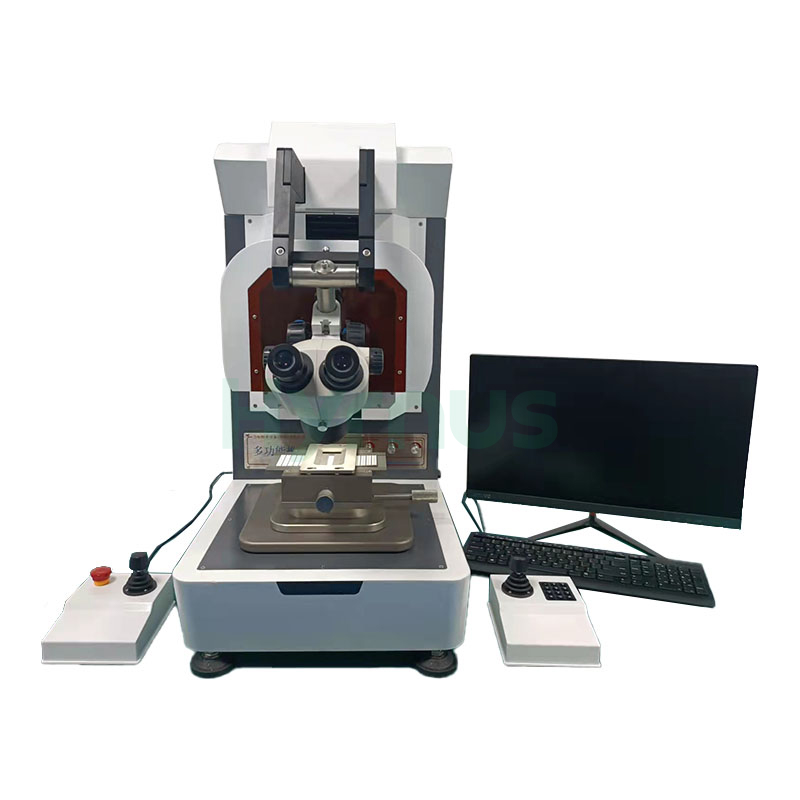

HY-PT8600Máy kiểm tra độ bền kéo mối nối dâyThiết bị này có khả năng thực hiện kiểm tra độ bền mối hàn dây sau khi dán cho vi điện tử, kiểm tra độ bền keo dán giữa các mối hàn và bề mặt chất nền, và kiểm tra độ bền mỏi do lực đẩy lặp lại của các quả cầu hàn. Nó bao gồm kiểm tra độ bền kéo dây dẫn bên trong, kiểm tra lực đẩy mối hàn siêu nhỏ, kiểm tra lực đẩy quả cầu vàng, kiểm tra lực cắt chip, kiểm tra lực đẩy linh kiện SMT và kiểm tra lực đẩy tổng thể ma trận BGA.

Ứng dụng

• Kiểm tra bao bì LED
• kiểm tra bao bì bán dẫn IC
• Kiểm tra gói hàng
• kiểm tra bao bì mô-đun công suất IGBT
• Kiểm tra bao bì linh kiện quang điện tử
• Ngành công nghiệp ô tô
• Ngành công nghiệp hàng không vũ trụ
• Thử nghiệm sản phẩm quân sự
• Đánh giá của viện nghiên cứu
• Các hoạt động thử nghiệm/nghiên cứu tại nhiều cơ sở giáo dục khác nhau.



Chức năng chính

Chức năng chính của thiết bị này là thực hiện kiểm tra độ bền dây dẫn sau khi hàn cho các chân linh kiện vi điện tử, đánh giá độ bền bám dính giữa các mối hàn và bề mặt chất nền, và đánh giá độ bền liên kết giữa các tấm bán dẫn và bề mặt khung.



Tính năng sản phẩm

KHÔNG.	Mục	Sự miêu tả
1	Hệ thống điều khiển định vị	Hệ thống điều khiển định vị năm trục với hành trình trục X/Y 100mm và hành trình trục Z 80mm; thiết kế công thái học với cần điều khiển hiệu ứng Hall giúp điều khiển nền tảng XYZ trực quan, tích hợp đầy đủ các tính năng bảo vệ an toàn.
2	Cấu trúc cơ khí và lực thử nghiệm	Khung gầm chắc chắn chịu tải 200kg, lực thử tối đa trục Y là 100kg, lực thử tối đa trục Z là 20kg.
3	Hệ thống máy trạm	Hệ thống tự động thay đổi mô-đun thông minh giúp loại bỏ việc thay thế mô-đun thủ công, nâng cao hiệu quả và sự tiện lợi trong quá trình kiểm tra.
4	Hiệu suất đo lường	Các cảm biến động có độ chính xác cao được tích hợp với các thuật toán cơ học chuyên dụng đảm bảo độ chính xác đo lường ổn định và đáng tin cậy trong mọi môi trường.
5	Hệ thống chiếu sáng	Hệ thống chiếu sáng LED thông minh: Tự động tắt khi không hoạt động và bật khi vận hành.



Thông số kỹ thuật thiết bị

Mục	Thông số kỹ thuật
Người mẫu	HY-PT8600

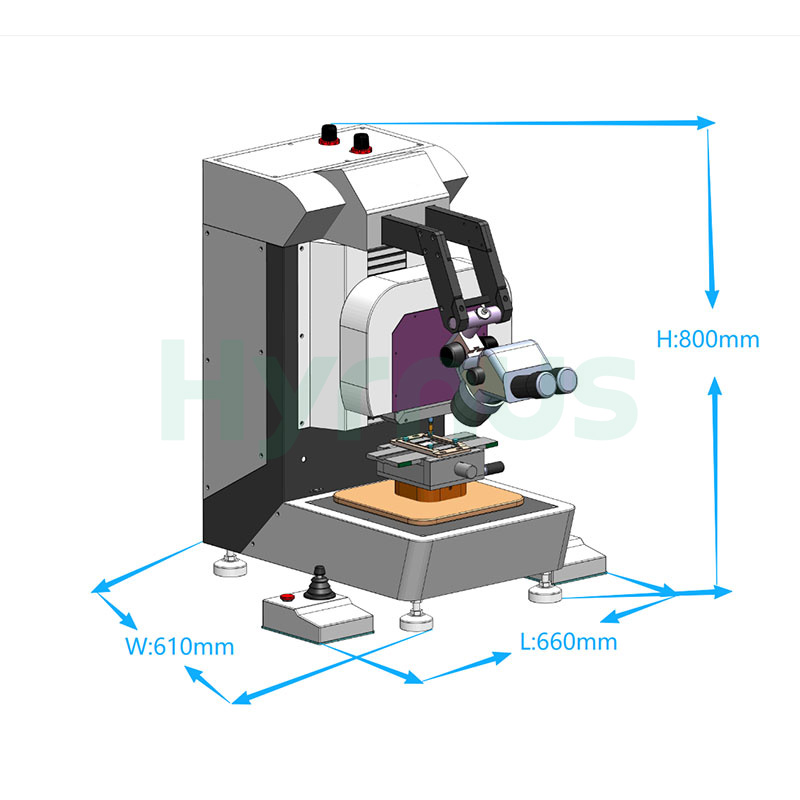

Kích thước	660mm×610mm×800mm (bao gồm cả tay cầm điều khiển bên trái và bên phải)
Cân nặng	Khoảng 95kg
Nguồn điện	110V/220V@3.0A 50/60Hz
Cung cấp không khí	4,5–6 Bar
Máy tính điều khiển	Máy tính Lenovo/HP chính hãng
Hệ điều hành	Windows 10/Windows 11 chính hãng
Kính hiển vi	Kính hiển vi zoom liên tục độ phân giải cao tiêu chuẩn (tùy chọn kính hiển vi ba thị kính kèm camera CCD độ phân giải cao)
Phương pháp thay đổi cảm biến	Chuyển đổi tự động (sau khi chọn các mục kiểm tra trong phần mềm, các cảm biến tương ứng sẽ tự động di chuyển đến các trạm kiểm tra)
Thiết bị cố định trên bệ	Xoay 360 độ; bệ đỡ tương thích với nhiều thiết bị thử nghiệm khác nhau.
Hành trình hiệu dụng của vít me trục XY	100mm×100mm (có thể mở rộng đến 200mm)×200mm (có bệ hút chân không), lực thử tối đa 100kg
Tốc độ di chuyển tối đa theo trục XY	Điều khiển tự do thông qua cần điều khiển cảm biến Hall, tốc độ tối đa 6mm/s
Độ chính xác của vít me trục XY	Khả năng lặp lại±5μm, độ phân giải≤0,125μm; độ chính xác trong vòng 2mm±2μm
Hành trình hiệu dụng của vít me trục Z	Độ phân giải 100mm.≤0,125μm. Lực thử tối đa: 20kg.
Tốc độ di chuyển tối đa theo trục Z	Sử dụng cần điều khiển cảm biến Hall để điều khiển trục Z tự do, tốc độ di chuyển tối đa 8mm/giây.
Độ chính xác của vít me trục Z	±2μĐộ chính xác cắt: Trong phạm vi 2mm, độ chính xác định vị lặp lại±1μm.
Độ chính xác của cảm biến	±0,003%; độ chính xác tổng thể của bài kiểm tra±0,1%
Thiết bị cố định	Các thiết bị chiếu sáng được thiết kế riêng dựa trên mẫu hoặc bản vẽ (một bộ được cung cấp theo tiêu chuẩn).
Hiệu chuẩn thiết bị	Các phụ kiện và quả cân hiệu chuẩn được cung cấp theo tiêu chuẩn.
Đảm bảo chất lượng	Bảo hành 2 năm cho toàn bộ thiết bị; nâng cấp phần mềm miễn phí trọn đời (trừ trường hợp hư hỏng do lỗi người dùng).
Độ chính xác của cảm biến	Độ chính xác của cảm biến:±0,003%; Độ chính xác của bài kiểm tra toàn diện:±0,1%
Độ chính xác của bài kiểm tra	Tự động chuyển đổi phạm vi cho cảm biến thử nghiệm
	Hiệu chuẩn độ chính xác tuyến tính đa điểm, kiểm tra độ lặp lại bằng quả cân chuẩn để đảm bảo độ chính xác của dữ liệu.
Phần mềm	Máy hút bụi 360°Bệ thử nghiệm xoay tự do, phù hợp với nhiều loại vật liệu. Việc thử nghiệm nhiều loại vật liệu có thể dễ dàng thực hiện bằng cách thay thế các phụ kiện hoặc tấm ép tương ứng.
Cài đặt thông số	Các thông số như giá trị lực đạt/không đạt, chiều cao cắt, tốc độ thử nghiệm có thể được điều chỉnh theo các cấp độ cho phép khác nhau.



Chi tiết sản phẩm
