Kính hiển vi đo lường luyện kim bán dẫn dùng để kiểm tra bao bì IC.

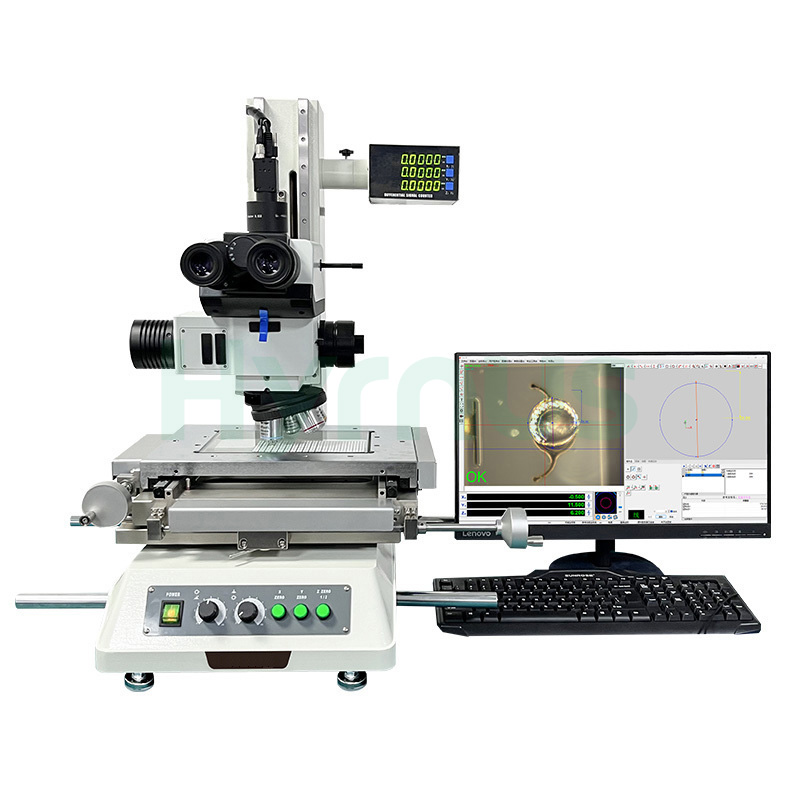

HY-TM200 Kính hiển vi đo lường luyện kim bán dẫn Thiết bị này được thiết kế để kiểm tra chính xác cao và đo kích thước các bao bì bán dẫn, IC, PCB và các linh kiện điện tử. Nó tích hợp các chức năng quan sát quang học, chụp ảnh kỹ thuật số và đo lường vào một hệ thống nhỏ gọn, phù hợp cho các ứng dụng trong phòng thí nghiệm và sản xuất.

Với hệ thống quang học vô cực, chế độ quan sát trường sáng và trường tối, cùng khả năng chụp ảnh CCD công nghiệp độ phân giải cao, kính hiển vi này mang lại hình ảnh rõ nét và kết quả đo chính xác. Với độ chính xác định vị lên đến ±0,1 μm và nhiều chức năng đo lường bao gồm chiều dài, góc, bán kính và chiều cao, nó rất phù hợp cho việc kiểm soát chất lượng bán dẫn, phân tích lỗi và nghiên cứu phát triển. Các phụ kiện tùy chỉnh cũng có sẵn để đáp ứng các yêu cầu kiểm tra khác nhau.

Thông số kỹ thuật sản phẩm

Mục	Chi tiết
Người mẫu	HY-TM200
Kích thước	700 x 800 x 800 mm
Cân nặng	85 kg
Kích thước kính	230 x 160 mm
Kích thước sân khấu	358 x 258 mm
Phạm vi di chuyển	200 x 100 x 150 mm
Độ phân giải thang lưới	Trục Z:±0,1 µm trục XY:±0,5 µm (tùy chọn)±0,1 µm)
Hệ thống quang học	Hệ thống quang học tiêu cự vô hạn
Loại chuyển động	Thủ công
Mục tiêu	5X, 10X, 20X, 50X
Thị kính	10 lần
Góc nhìn	Hình ảnh đảo ngược
Phương pháp quan sát	Chế độ trường sáng và trường tối, có thể chuyển đổi tự do.
Nguồn sáng bề mặt/đáy	Chiếu sáng đồng trục LED 3W
Độ chính xác định vị XYZ	±0,1 µm
Độ lặp lại XYZ	±0,1 µm
Độ chính xác đo XY	(3 + L/100) µm (L = chiều dài đo được)
Độ chính xác đo Z	(3 + L/25) µm (L = chiều cao đo được)
Chức năng hiển thị	Ngõ ra RS232, hiệu chỉnh/căn giữa XYZ, chuyển đổi hệ đo lường Anh/mét, hiệu chuẩn độ chính xác.
Bộ điều khiển trục Z	Bánh xe đồng trục độ chính xác cao để điều khiển chuyển động theo phương thẳng đứng
Độ chính xác định vị trục Z	±0,1 µm
Điện áp hoạt động	AC 220V
Công suất định mức	100W



Chức năng chính

KHÔNG.	Chi tiết
1	Đo đường kính quả cầu vàng (đo chiều dài)
2	Đo độ dày của quả cầu vàng (đo góc)
3	Đo bán kính hồ quang dây vàng



Thuận lợi

Mục	Chi tiết
Các thành phần quang học đa năng	Tương thích với các linh kiện quang học trong nước và nhập khẩu, hỗ trợ các chế độ trường sáng, trường tối, tương phản giao thoa vi sai (DIC), phân cực và huỳnh quang phản xạ.
Tháp pháo mục tiêu	Có thể gắn tối đa 5 ống kính, với độ phóng đại 5X, 10X, 20X, 50X và 100X để đáp ứng các yêu cầu ứng dụng khác nhau.
Hệ thống hình ảnh	Được trang bị camera CCD màu chuyên dụng cho công nghiệp, có khả năng thu nhận hình ảnh chất lượng cao thông qua ống kính zoom, chuyển đổi chúng thành tín hiệu điện tử và truyền đến máy tính để phân tích.
Đơn vị hiển thị dữ liệu tiện dụng	Được thiết kế để hoạt động độc lập với góc điều chỉnh được, cho phép đo lường thoải mái ở tư thế đứng hoặc ngồi. Hỗ trợ các chức năng hiệu chỉnh về 0 và căn giữa để hiệu chuẩn độ chính xác cao.
Bộ truyền động vít me chính xác	Sử dụng vít me và đai ốc dẫn động bằng thép không gỉ, giúp điều chỉnh nhanh và chính xác, nâng cao hiệu quả đo lường. Cấu trúc ổn định giảm rung động của bàn trượt và đảm bảo định vị chính xác hơn.

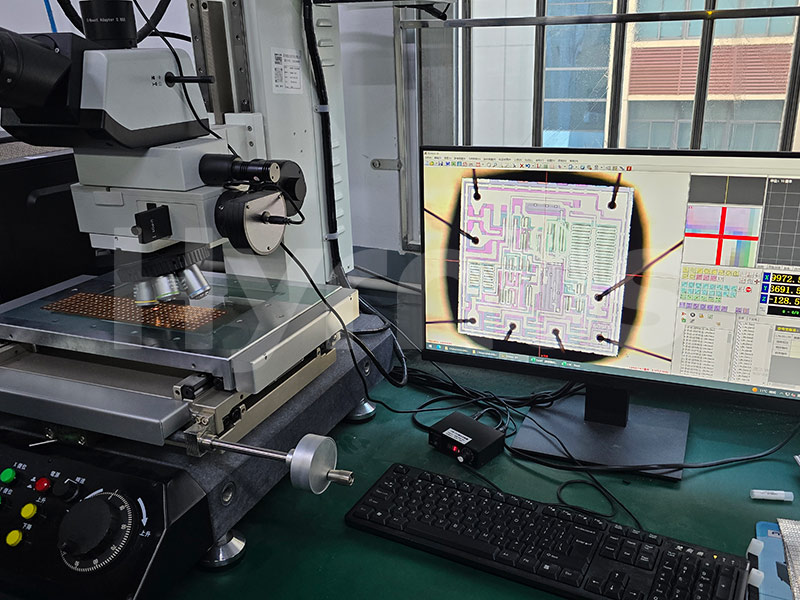

Chi tiết sản phẩm
