Máy kiểm tra lực đẩy-kéo thủ công đa chức năng dành cho nhiều loại thiết bị.

HY-PT8100 Hệ thống hỗ trợ nhiều loại thử nghiệm bao gồm thử nghiệm đẩy (bi/chip vàng), thử nghiệm kéo (dây hàn), thử nghiệm nén và thử nghiệm kéo bằng nhíp, với nhiều mô-đun cảm biến có thể thay thế từ 25g đến 200kg (có thể tùy chỉnh theo yêu cầu). Hệ thống đạt độ chính xác thử nghiệm toàn diện ±0,1% và độ chính xác cảm biến ±0,003%, với bệ xoay 360° có hành trình hiệu dụng trục XY 100×100mm, độ chính xác định vị lặp lại ±5μm và độ chính xác ±2μm trong phạm vi 2mm, cùng với hành trình hiệu dụng trục Z 100mm và độ chính xác cắt ±1μm trong phạm vi 2mm. Được trang bị kính hiển vi zoom liên tục độ nét cao (tùy chọn kính hiển vi ba thị kính với camera CCD), điều khiển bốn chiều bằng cần điều khiển kép, hệ thống thu thập dữ liệu 24BitPlus độ phân giải cao độc quyền, điều khiển ánh sáng thông minh và công nghệ điều khiển tốc độ/giới hạn an toàn, hệ thống hoạt động trên điện áp 110V–220V, 3A, 50/60Hz với nguồn khí nén 4,5–6 Bar. Thiết bị có kích thước 650 × 600 × 760 mm, nặng khoảng 80 kg và bao gồm máy tính Lenovo/HP với hệ điều hành Windows 10/11 chính hãng, cung cấp khả năng bảo vệ thiết bị toàn diện, thiết kế tiện dụng và các phụ kiện có thể tùy chỉnh dựa trên mẫu hoặc bản vẽ. Bảo hành 2 năm. bảo hành, Cung cấp các bản nâng cấp phần mềm miễn phí, cùng với các công cụ và quả cân hiệu chuẩn tiêu chuẩn.

Tính năng và lợi ích của sản phẩm

Danh mục tính năng	Mô tả quyền lợi
Tính linh hoạt của bài kiểm tra	Nhiều mô-đun kiểm thử theo các thông số kỹ thuật khác nhau để đáp ứng các yêu cầu kiểm thử đa dạng.
Kiểm tra độ chính xác	Tất cả các cảm biến đều sử dụng hệ thống cảm biến động tốc độ cao và thu thập dữ liệu nhanh chóng, đảm bảo dữ liệu thử nghiệm chính xác và không có lỗi.
Thu thập dữ liệu	Sản phẩm này sở hữu hệ thống thu thập dữ liệu độ phân giải cao (độ phân giải cực cao 24BitPlus) do công ty tự phát triển.
An toàn vận hành	Tích hợp công nghệ giới hạn an toàn và kiểm soát tốc độ độc quyền giúp vận hành dễ dàng.
Hệ thống chiếu sáng	Sản phẩm sở hữu hệ thống điều khiển và điều chỉnh ánh sáng thông minh độc quyền nhằm giảm thiểu mỏi mắt do nguồn sáng gây ra.
Sự thoải mái khi quan sát	Kính hiển vi quan sát độ phân giải cao tiêu chuẩn giúp giảm mỏi mắt cho người vận hành.
Thuận tiện trong vận hành	Hệ thống điều khiển kép bốn chiều và phần mềm cấu hình thân thiện với người dùng đảm bảo thao tác đơn giản và thuận tiện.
Công thái học	Thiết kế công thái học giúp tăng cường sự thoải mái khi sử dụng.
Bảo vệ thiết bị	Hệ thống bảo vệ thiết bị toàn diện giúp ngăn ngừa hư hỏng do thao tác sai của người vận hành.
Khả năng tùy chỉnh	Năng lực nghiên cứu và phát triển mạnh mẽ cho phép tạo ra các sản phẩm tùy chỉnh phù hợp với yêu cầu của khách hàng.
Hỗ trợ sau bán hàng	Dịch vụ hỗ trợ sau bán hàng toàn diện đảm bảo vận hành không gặp sự cố.

Thông số kỹ thuật thiết bị

Người mẫu	HY-PT8100

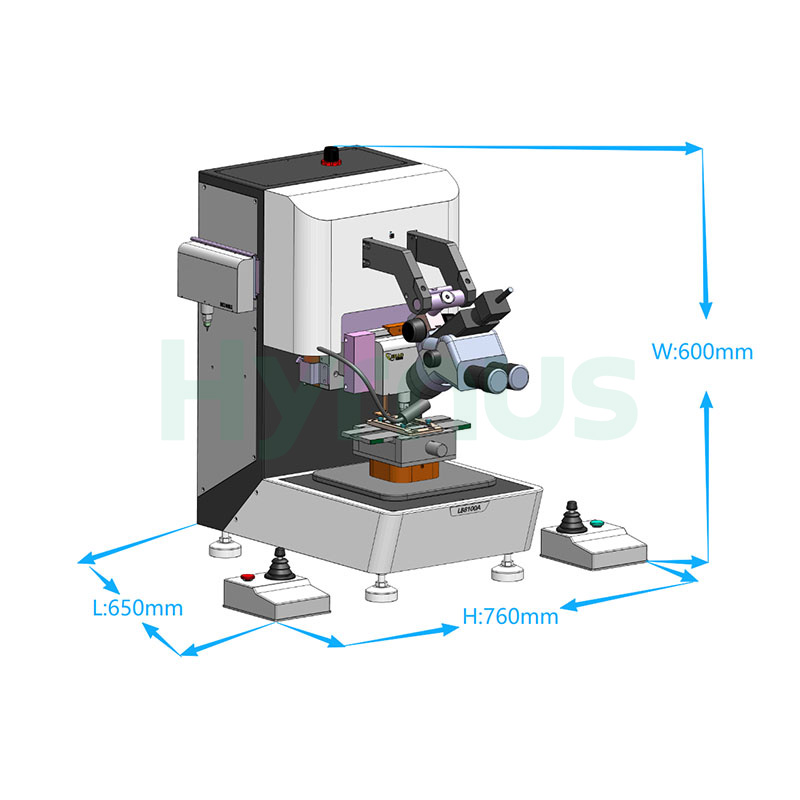

Kích thước	650mm (Dài) × 600mm (Rộng) × 760mm (Cao) (bao gồm cả tay cầm điều khiển trái/phải)
Cân nặng	Khoảng 80KG
Nguồn điện	110V-220V, 3A, 50/60Hz (tương thích điện áp kép)
Cung cấp không khí	4,5-6 Bar
Máy tính điều khiển	Máy tính Lenovo/HP chính hãng
Hệ điều hành	Windows 10/11 chính hãng
Kính hiển vi	Kính hiển vi zoom liên tục độ nét cao; kính hiển vi ba thị kính tùy chọn với camera CCD độ nét cao.
Thay thế cảm biến	Thay thế thủ công; phần mềm tự động nhận diện phạm vi mô-đun; hỗ trợ các mô-đun và trọng số thử nghiệm tùy chỉnh.
Sân khấu & Trang thiết bị	Bệ xoay 360°; tương thích với nhiều loại phụ kiện thử nghiệm; cung cấp 1 bộ phụ kiện tiêu chuẩn (có thể tùy chỉnh theo mẫu/bản vẽ).
Trục XY	Hành trình di chuyển hiệu quả: 100mm×100mm (có thể mở rộng với bệ hút chân không); độ chính xác định vị lặp lại: ±5μm; tốc độ di chuyển: điều khiển bằng cần điều khiển Hall, tối đa 6mm/s; độ chính xác: ±2μm trong phạm vi 2mm
Trục Z	Hành trình hiệu dụng: 100mm; độ phân giải: độ chính xác cao; tốc độ di chuyển: điều khiển bằng cần điều khiển Hall; độ chính xác cắt: ±1μm (trong phạm vi 2mm)
Độ chính xác của cảm biến	Độ chính xác tổng thể của phép thử: ±0,1%; độ chính xác của cảm biến: ±0,003%
Đảm bảo chất lượng	Bảo hành 2 năm (không bao gồm hư hỏng do người dùng gây ra); nâng cấp phần mềm miễn phí; cung cấp dụng cụ và quả cân hiệu chuẩn tiêu chuẩn.
Các loại kiểm thử	Phá hủy và không phá hủy

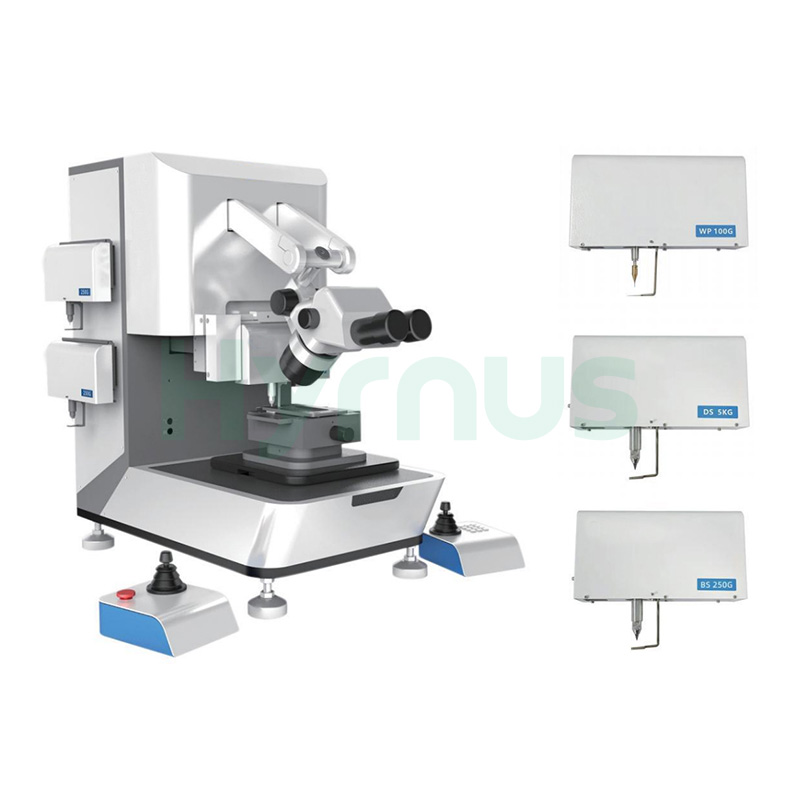

Thông số kỹ thuật mô-đun thử nghiệm

Kiểm tra đẩy - Bi vàng/Chip	Điểm hiệu chuẩn tuyến tính	Kiểm tra kéo - Dây nối	Điểm hiệu chuẩn tuyến tính
BS250G	25g, 50g, 100g, 250g	WP25G	2,5g, 5g, 10g, 25g
BS1KG	100g, 200g, 500g, 1kg	WP50G	5g, 10g, 25g, 50g

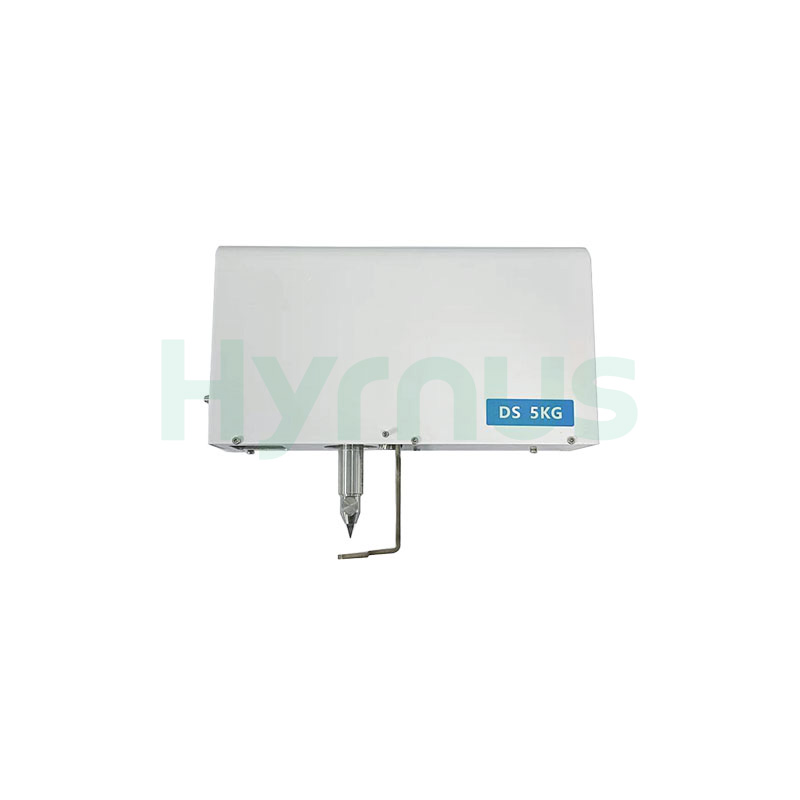

DS5KG	500g, 1kg, 2,5kg, 5kg	WP100G	10g, 25g, 50g, 100g
DS10KG	2,5kg, 5kg, 7,5kg, 10kg	WP200G	25g, 50g, 100g, 200g
DS20KG	2kg, 4kg, 10kg, 20kg	WP1KG	100g, 250g, 500g, 1kg
DS50KG	10kg, 20kg, 40kg, 50kg	WP5KG	500g, 1,25kg, 2,5kg, 5kg
DS100KG	10kg, 20kg, 50kg, 100kg	WP10KG	1kg, 2,5kg, 5kg, 10kg
DS200KG	20kg, 40kg, 100kg, 200kg	WP20KG	2,5kg, 5kg, 10kg, 20kg
Kiểm tra nén	Điểm hiệu chuẩn tuyến tính	Kiểm tra lực kéo bằng nhíp	Điểm hiệu chuẩn tuyến tính
PP100G	10g, 25g, 50g, 100g	TP100G	10g, 25g, 50g, 100g
PP5KG	500g, 1,25kg, 2,5kg, 5kg	TP1KG	100g, 250g, 500g, 1kg
PP50KG	5kg, 10kg, 25kg, 50kg	TP5KG	500g, 1,25kg, 2,5kg, 5kg
Có thể đặt hàng các mô-đun kiểm tra tùy chỉnh với các phạm vi khác nhau theo yêu cầu.

Tùy chỉnh các thiết bị thử nghiệm khác nhau theo yêu cầu của khách hàng.

-
