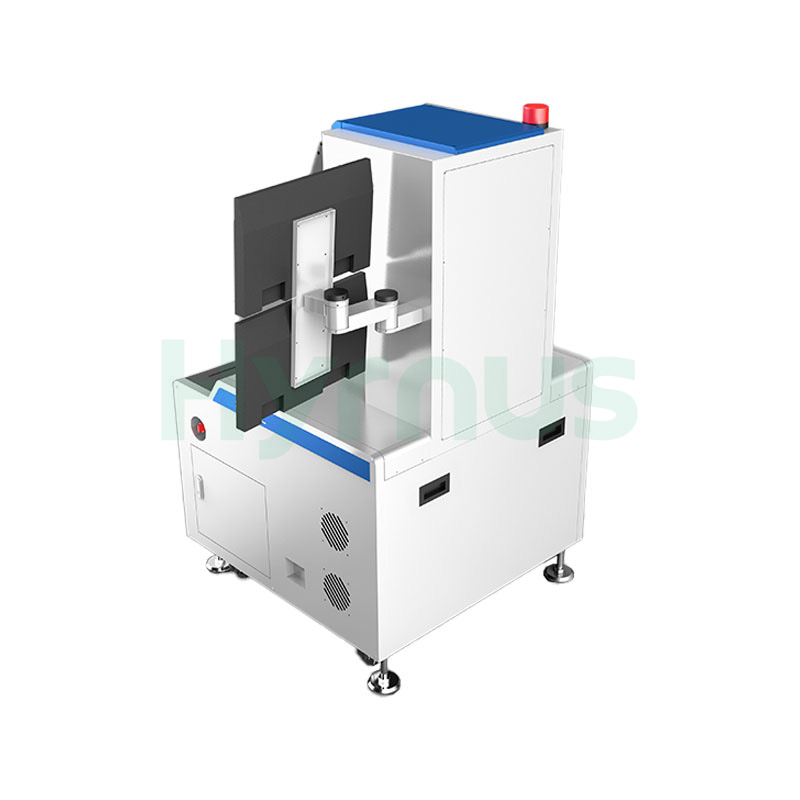

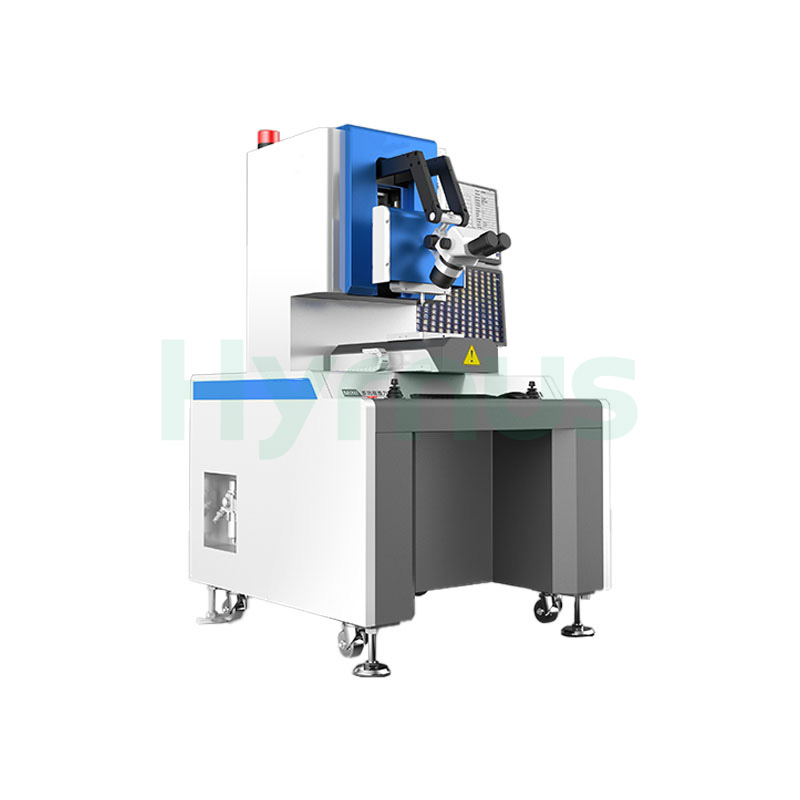

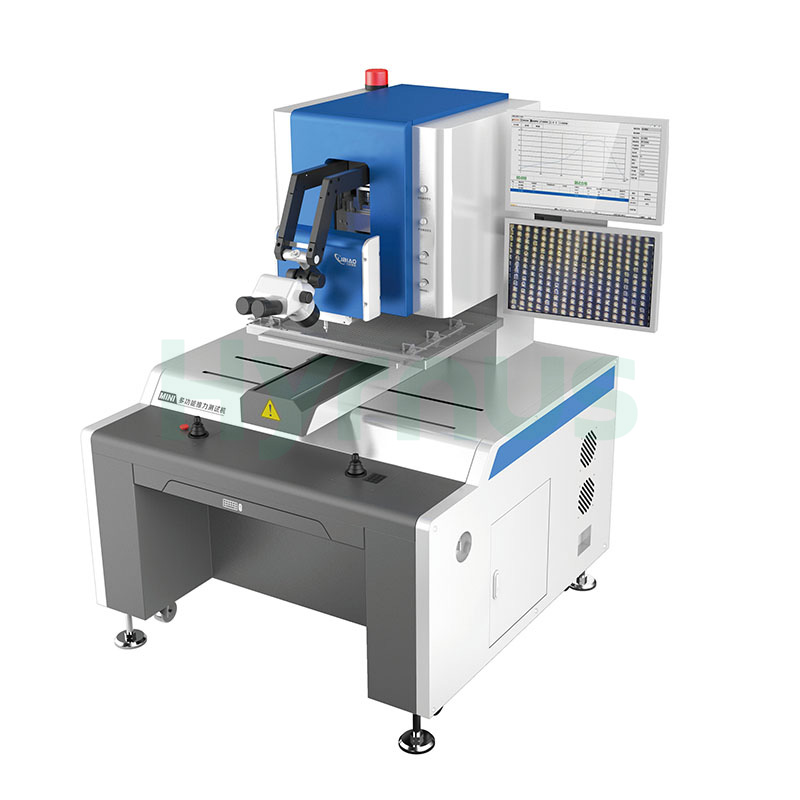

Máy kiểm tra đẩy-kéo đa chức năng hiệu suất cao dùng cho hàn dây dẫn.

HY-PT8500 thiết bị kiểm tra liên kếtHệ thống này có tính năng chuyển mạch xoay tự động 3 trạm với khả năng thu nhận cảm biến độc lập và bảo vệ chống va chạm/quá tải cho từng cảm biến, đảm bảo độ chính xác khi thử nghiệm và an toàn thiết bị. Hệ thống cung cấp hành trình hiệu dụng của vít me bi trục XY là 500mm × 300mm với độ lặp lại ±5μm, độ phân giải ≤0.125μm và độ chính xác ±2μm trong phạm vi 2mm, hỗ trợ lực thử tối đa 100KG; hành trình hiệu dụng của trục Z là 100mm với độ phân giải ≤0.125μm, độ chính xác định vị lặp lại ±1μm trong phạm vi 2mm, hỗ trợ lực thử tối đa 20KG. Được trang bị công nghệ cảm biến động chính xác (độ chính xác cảm biến ±0,003%, độ chính xác kiểm tra toàn diện ±0,1%), các linh kiện truyền động nhập khẩu, cần điều khiển kép Hall cho điều khiển bốn hướng và kính hiển vi ba mắt tiêu chuẩn với khả năng thu phóng liên tục và camera CCD độ nét cao, hệ thống hoạt động ở điện áp 110V/220V @ 5.0A, 50/60Hz với nguồn khí nén 4,5–6 Bar. Thiết bị có kích thước 1500 × 1200 × 1650 mm, nặng khoảng 800 kg và bao gồm máy tính Lenovo/HP với hệ điều hành Windows 10/11 chính hãng, cung cấp khả năng tương thích với hệ thống MES, quản lý dữ liệu thời gian thực và các phụ kiện có thể tùy chỉnh dựa trên mẫu hoặc bản vẽ.

Lĩnh vực ứng dụng

Kiểm tra PCB kích thước lớn

Kiểm tra tấm LED mini

Kiểm tra mẫu quy mô lớn

Lợi ích của sản phẩm

Lợi ích cốt lõi	Sự miêu tả
Trạm kiểm tra tự động	Áp dụng chế độ trạm kiểm tra tự động. Sau khi chọn trạm kiểm tra trong phần mềm, hệ thống sẽ tự động di chuyển đến vị trí làm việc tương ứng.
Thu thập cảm biến độc lập	Ba cảm biến hoạt động được trang bị hệ thống thu thập dữ liệu độc lập để đảm bảo độ chính xác khi thử nghiệm.
Bảo vệ chống va chạm và lực quá mức	Mỗi cảm biến đều được trang bị hệ thống bảo vệ chống va chạm và quá tải độc lập.
Giới hạn an toàn và kiểm soát tốc độ	Mỗi trạm kiểm tra đều có các chức năng giới hạn an toàn và giới hạn tốc độ độc lập.
Giao diện thân thiện với người dùng	Giao diện vận hành thân thiện với người dùng, dễ sử dụng.
Thuật toán lực và độ chính xác cao	Hệ thống cảm biến độ chính xác cao kết hợp với các thuật toán cơ học độc đáo đảm bảo độ chính xác khi thử nghiệm.

Sản phẩm Tính năngs

Sử dụng công nghệ thu thập dữ liệu cảm biến động chính xác để đảm bảo dữ liệu thử nghiệm chính xác và đáng tin cậy.

Được trang bị các linh kiện truyền động nhập khẩu để đảm bảo máy hoạt động ổn định và độ chính xác khi kiểm tra.

Hệ thống chuyển mạch xoay tự động ba trạm giúp tránh hư hỏng thiết bị do thao tác sai của người sử dụng.

Hai cần điều khiển Hall cho phép điều khiển bốn hướng, giúp thao tác đơn giản và thuận tiện.

Hoàn toàn tương thích với hệ thống MES của nhà máy.

Dữ liệu thử nghiệm có thể được lưu và xuất theo thời gian thực, tiện lợi và hiệu quả.

Thông số kỹ thuật thiết bị

Thông số	Thông số kỹ thuật
Mô hình thiết bị	HY-PT8500
Kích thước tổng thể	1500mm × 1200mm × 1650mm
Trọng lượng tịnh	Khoảng 800KG
Nguồn điện	110V/220V @ 5.0A, 50/60Hz
Cung cấp áp suất không khí	4,5-6 Bar
Máy tính điều khiển	Máy tính Lenovo/HP chính hãng
Hệ điều hành	Windows 10 / Windows 11 chính hãng
Kính hiển vi	Kính hiển vi ba thị kính tiêu chuẩn với khả năng thu phóng liên tục + Camera CCD độ phân giải cao
Phương pháp thay thế cảm biến	Thay thế thủ công (Chọn mô-đun kiểm tra tương ứng theo yêu cầu kiểm tra; phần mềm sẽ tự động xác định phạm vi mô-đun)
Thiết bị cố định trên bệ	360° xoay, tương thích với tất cả các loại thiết bị thử nghiệm.
Hành trình hiệu dụng của vít me bi trục XY	500mm × 300mm, Lực thử tối đa: 100KG
Tốc độ di chuyển tối đa của trục XY	Điều khiển trục XY tự do thông qua cần điều khiển Hall, tốc độ tối đa: 10mm/s
Độ chính xác của vít me bi trục XY	Khả năng lặp lại: ±5μm, Độ phân giải: ≤0,125μm; Độ chính xác trong vòng 2mm: ±2μm
Hành trình hiệu dụng của vít me bi trục Z	100mm, Độ phân giải: ≤0,125μm, Lực thử tối đa: 20KG
Tốc độ di chuyển tối đa của trục Z	Điều khiển trục Z tự do thông qua cần điều khiển Hall, tốc độ tối đa: 8mm/s
Độ chính xác của vít me bi trục Z	±2μm; Độ chính xác cắt: Độ chính xác định vị lặp lại ±1μm trong phạm vi 2mm
Độ chính xác của cảm biến	±0,003%; Độ chính xác của bài kiểm tra toàn diện: ±0,1%
Thiết bị cố định	Các thiết bị chiếu sáng được thiết kế theo mẫu hoặc bản vẽ (1 bộ được cung cấp theo tiêu chuẩn).
Hiệu chuẩn thiết bị	Được trang bị các thiết bị hiệu chuẩn và bộ quả cân tương ứng theo tiêu chuẩn.
Đảm bảo chất lượng	Bảo hành toàn bộ máy 2 năm kèm theo nâng cấp phần mềm miễn phí trọn đời (không bao gồm hư hỏng do người dùng gây ra).

Giao diện kiểm thử

Tùy chỉnh các thiết bị thử nghiệm khác nhau theo yêu cầu của khách hàng.
