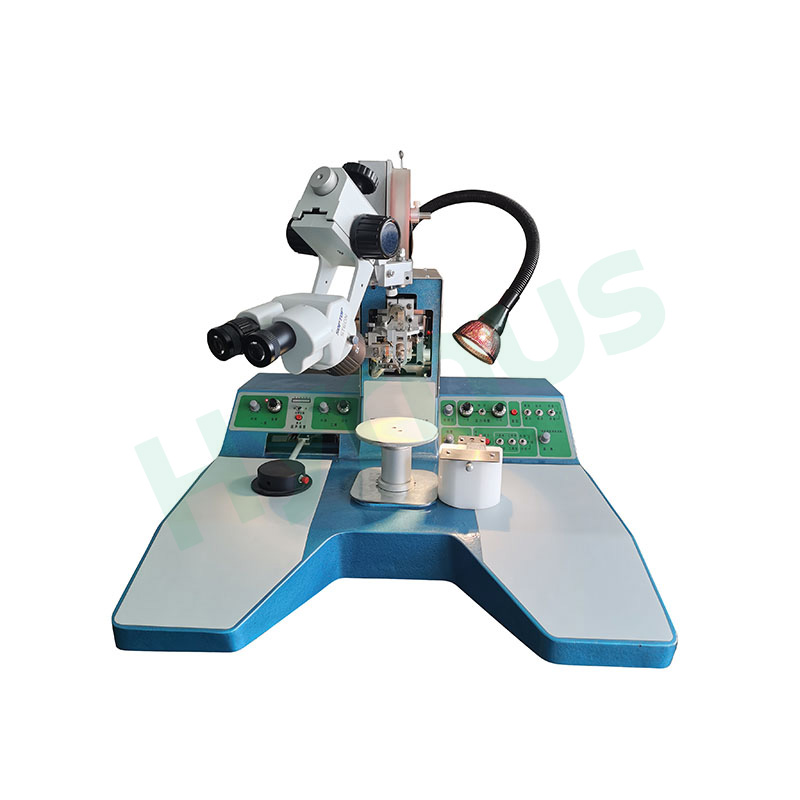

Máy hàn dây siêu âm HY-HW3018 được sử dụng để hàn các chân dẫn bên trong của các bóng bán dẫn công suất trung bình và cao, MOSFET, các mô-đun nguồn khác nhau, điốt phục hồi nhanh dòng điện cao, điốt Schottky, thyristor, IGBT và các thiết bị bán dẫn công suất đặc biệt khác.
Thương hiệu :
HYRNUSMã số sản phẩm :
HY-HW3018Số lượng đặt hàng tối thiểu (MOQ) :
1 SetBảo hành :
One-Year Warranty and Lifetime MaintenanceSự chi trả :
T/TThời gian giao hàng :
7-35 DaysNguồn gốc sản phẩm :

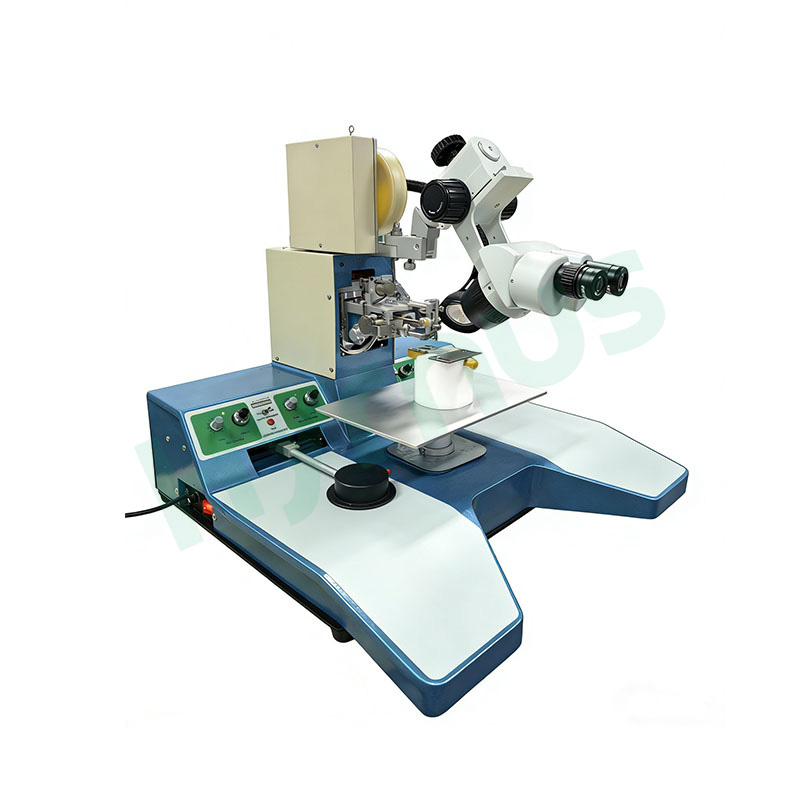

ChinaMáy hàn dây siêu âm công suất lớn, máy hàn ruy băng vàng nhôm.
Giới thiệu sản phẩm

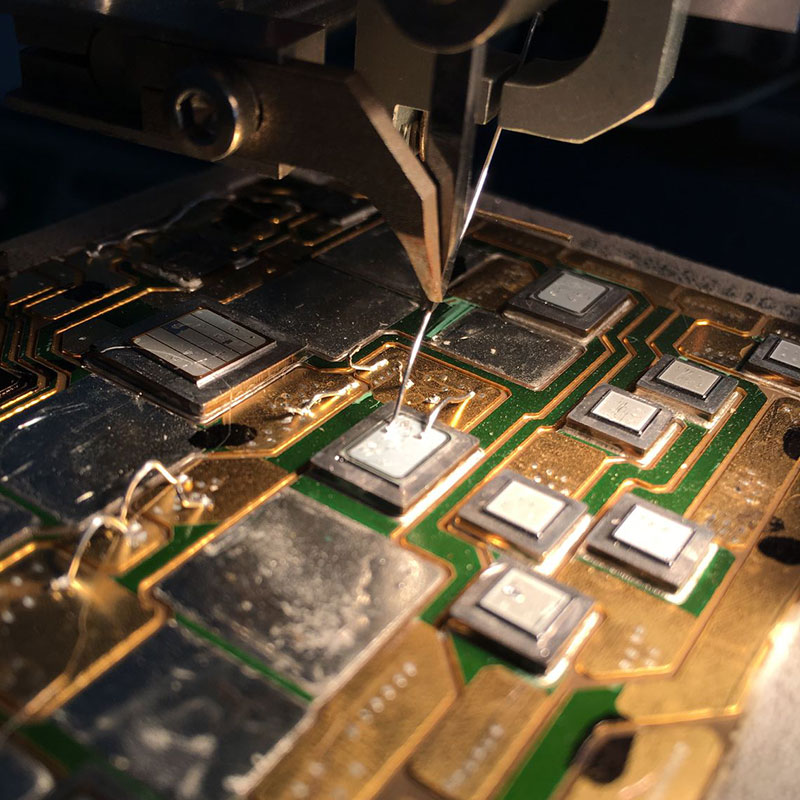

Máy hàn dây nhôm siêu âm HY-HW3018 được thiết kế để hàn các chân dẫn bên trong của các thiết bị bán dẫn công suất trung bình và cao, bao gồm transistor, MOSFET, module nguồn, điốt phục hồi nhanh dòng điện cao, điốt Schottky, thyristor và IGBT.
Sản phẩm này phù hợp với các loại vỏ bọc TO-3, TO-3P, TO-3PF, TO-3PN, TO-3PL, TO-220F, TO-126, TO-12F, TO-66, TO-251, TO-202 và các loại khác. Nó cũng có thể được sử dụng cho các cảm biến ô tô, cảm biến áp suất công suất cao và các thiết bị bán dẫn công suất đặc biệt khác.

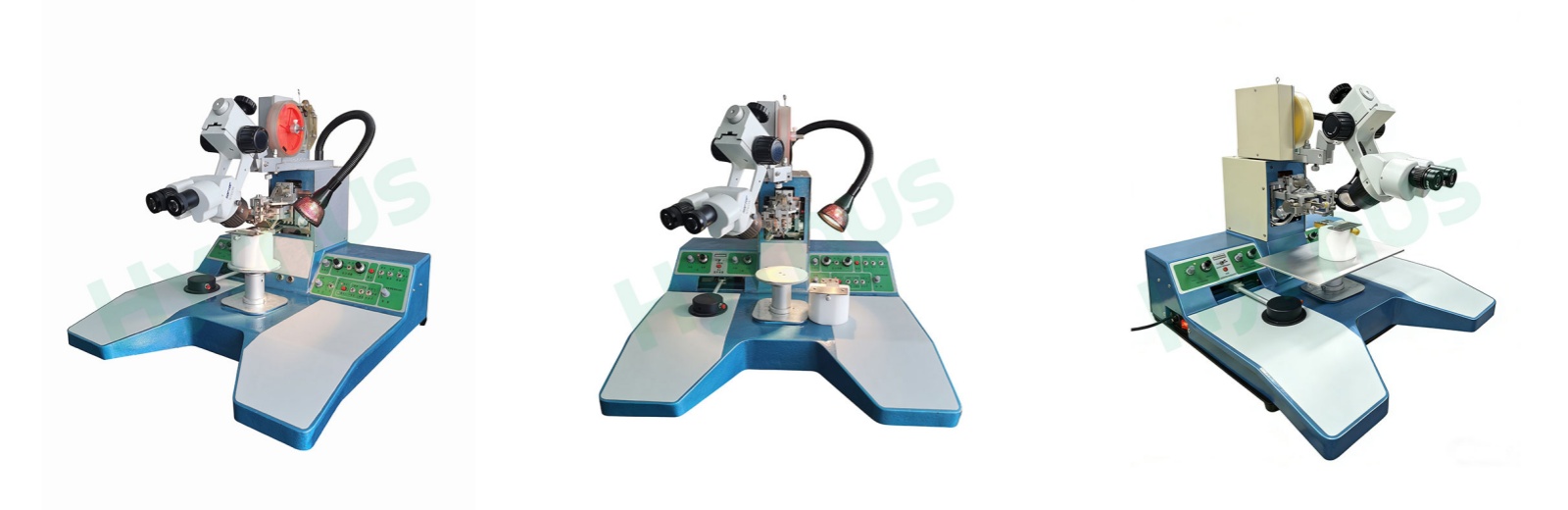

Máy có hiệu suất ổn định, vận hành dễ dàng, bảo trì đơn giản và cấu trúc nhỏ gọn để bàn. Máy đặc biệt thích hợp cho sử dụng trong phòng thí nghiệm, ứng dụng nghiên cứu và phát triển, và sản xuất theo lô nhỏ.
Đặc trưng
*Hệ thống chuyển động trục Y và trục Z được điều khiển bằng động cơ bước với cơ cấu vít chính xác và ray dẫn hướng, đảm bảo chuyển động linh hoạt, định vị chính xác và tốc độ liên kết nhanh.
*Biên độ công suất siêu âm cao và đầu dò được thiết kế mới mang lại hiệu suất ổn định và đáng tin cậy ngay cả khi hoạt động ở công suất cao và trong thời gian dài.
*Chức năng phát hiện lắp đặt mao dẫn giúp kiểm tra xem mao dẫn đã được lắp đặt đúng cách hay chưa, từ đó nâng cao độ tin cậy của quá trình hàn.
*Hệ thống hàn điện từ với điều khiển áp suất tự động đảm bảo áp suất ổn định và chính xác trong suốt quá trình hàn.
*Hệ thống điều khiển siêu âm, áp suất và chuyển động tuyệt vời giúp đạt được các điểm liên kết chắc chắn, chất lượng liên kết nhất quán và hình dạng vòng dây tốt.

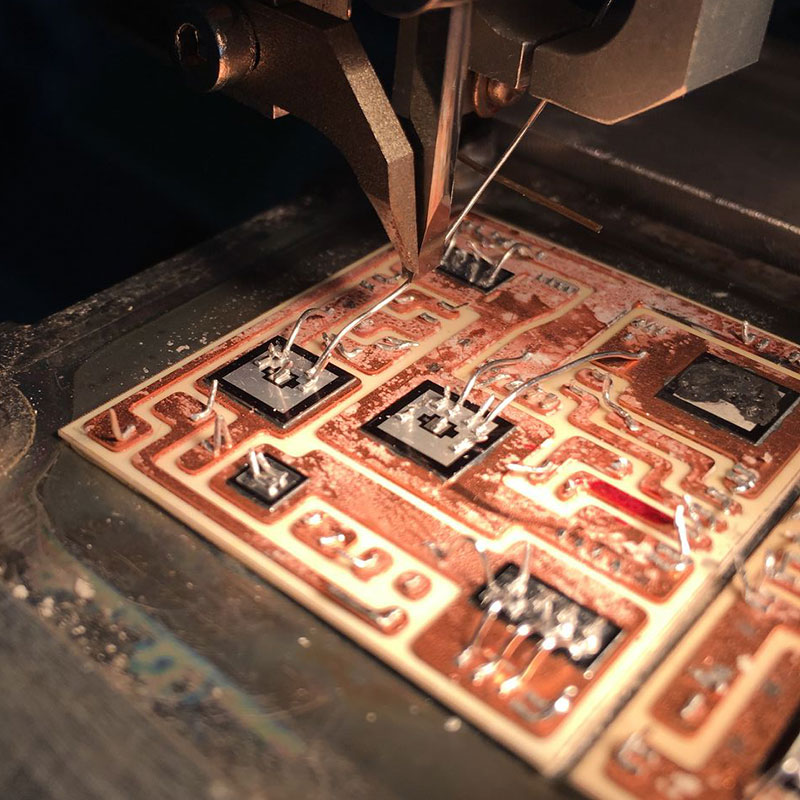

*Hỗ trợ hai điểm liên kết cho mối nối thứ nhất và mối nối thứ hai, giúp giảm điện trở liên kết và cải thiện độ tin cậy cho các thiết bị nguồn có diện tích lớn.
*Có thể lưu trữ dữ liệu về chiều dài dây, chiều cao vòng dây và chiều cao định hướng cho hai dây dẫn, giúp cải thiện hiệu quả hoạt động khi ghép nối thiết bị điện.
*Điều chỉnh thông số thuận tiện cho công suất siêu âm, thời gian hàn, áp suất, chiều cao vòng lặp, khoảng cách giữa các dây, chiều cao định hướng và chiều dài dây đuôi.

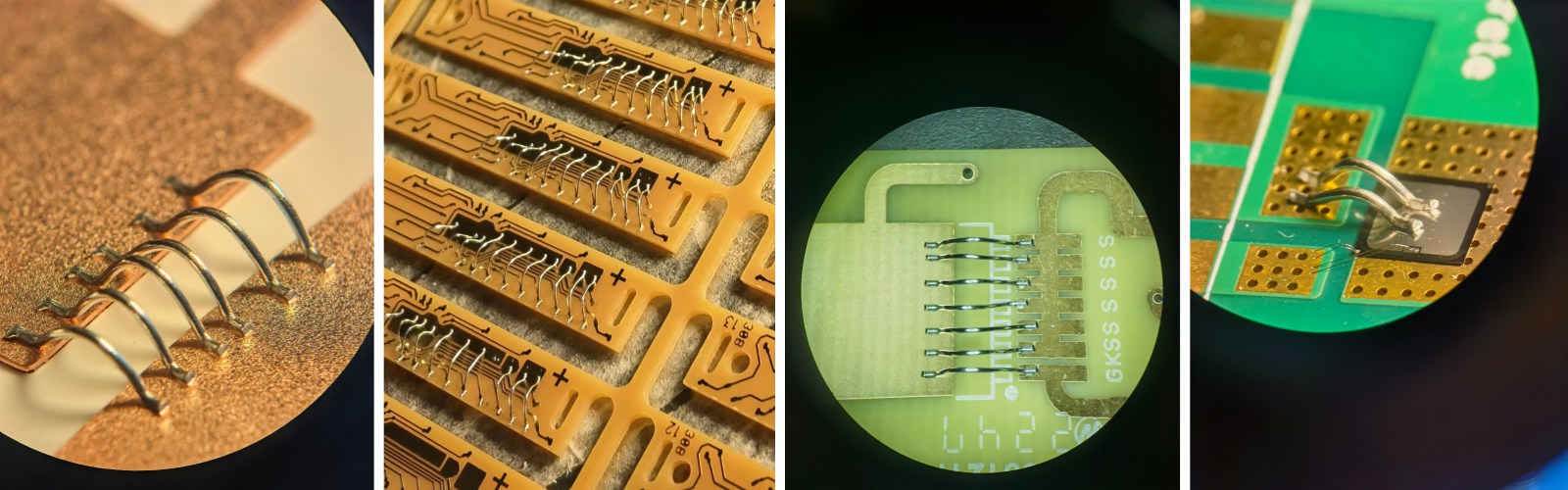

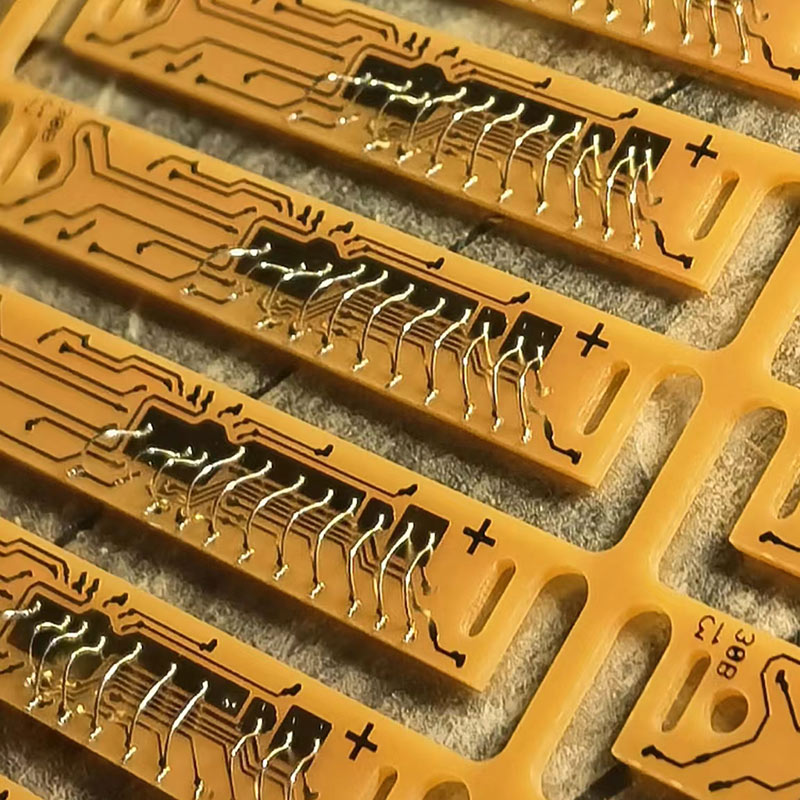

*Có khả năng hàn dải nhôm, dải vàng, dây đồng và các loại dây kim loại khác.
Ứng dụng
*Bóng bán dẫn công suất trung bình và cao
*MOSFET
*IGBTs
*Các mô-đun nguồn bán dẫn khác nhau
* Điốt phục hồi nhanh dòng điện cao
* Điốt Schottky
*Thyristor

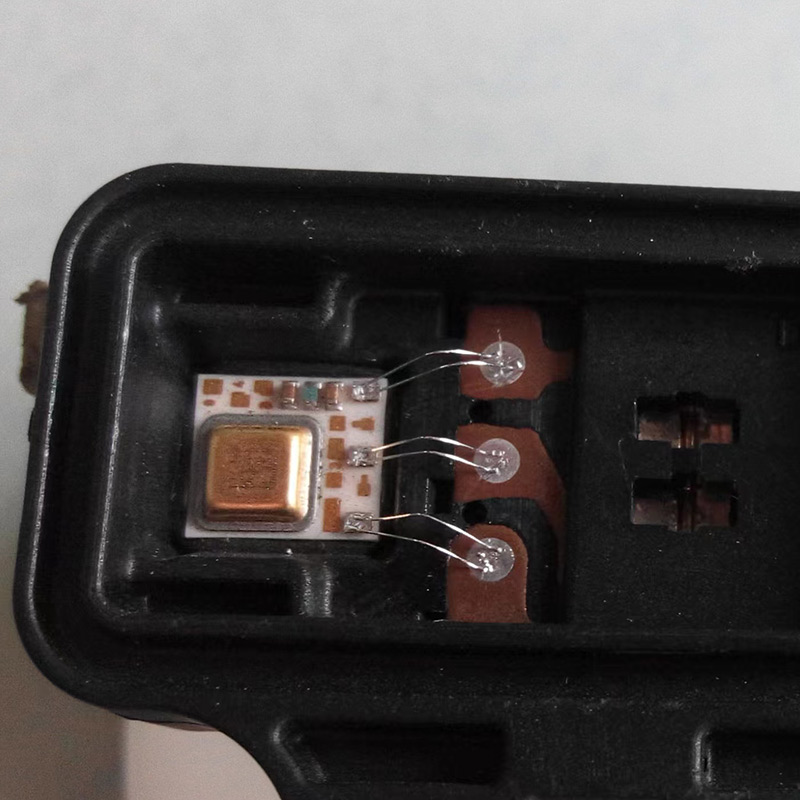

*Cảm biến ô tô
*Cảm biến áp suất công suất cao
*Thiết bị bán dẫn công suất đặc biệt
Ứng dụng với các thiết bị cố định tùy chỉnh
*TO-3, TO-3P, TO-3PF, TO-3PN, TO-3PL, TO-220, TO-220F, TO-126, TO-66, TO-251, TO-202, Các loại gói tùy chỉnh khác
Thông số kỹ thuật
| Mục | Thông số kỹ thuật |
| Nguồn điện | Điện áp 220 V AC ±10%, 50 Hz, yêu cầu nối đất đáng tin cậy. |
| Công suất tiêu thụ tối đa | 200 W |
| Đường kính dây nhôm áp dụng | 100–500 μm / 4–20 mil |
| Công suất siêu âm | 0–30 W, 2 dải công suất, 2 kênh; có thể điều chỉnh riêng biệt mối hàn thứ nhất và thứ hai. |
| Thời gian gắn kết | 10–500 ms, 2 kênh |
| Áp lực liên kết | 30–1200 g, 2 kênh, điều chỉnh chính xác |
| Khoảng cách tự động từ mối nối thứ nhất đến mối nối thứ hai | 0–18 mm |
| Kính hiển vi | Độ phóng đại hai bước 15× / 30× |
| Phạm vi chuyển động của bàn làm việc | Φ25 mm |
| Ánh sáng | Độ sáng có thể điều chỉnh |
| Kích thước tổng thể | 620 × 610 × 560 mm |
| Cân nặng | Khoảng 40 kg |
