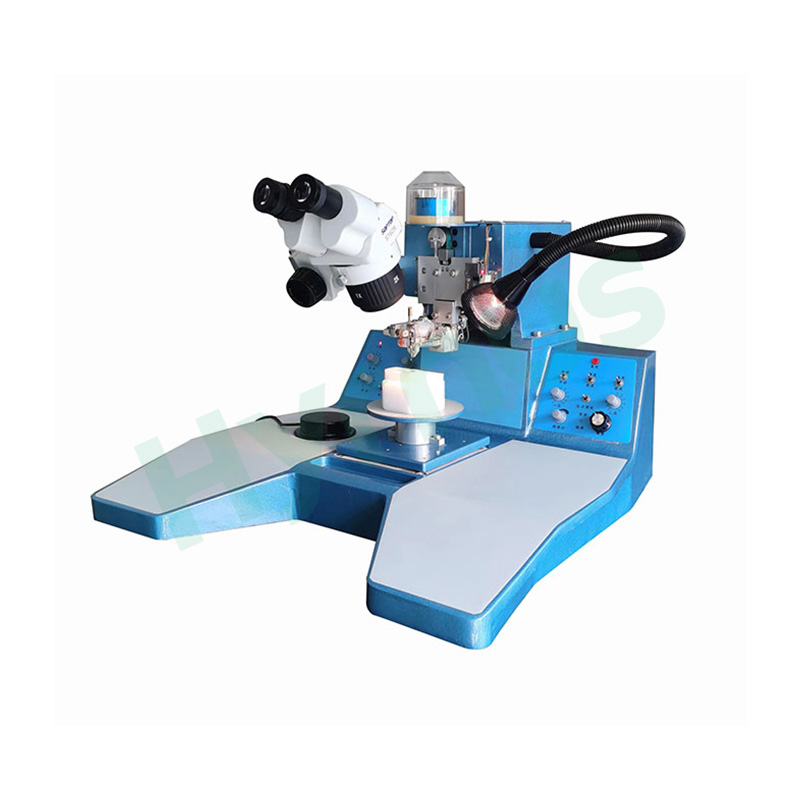

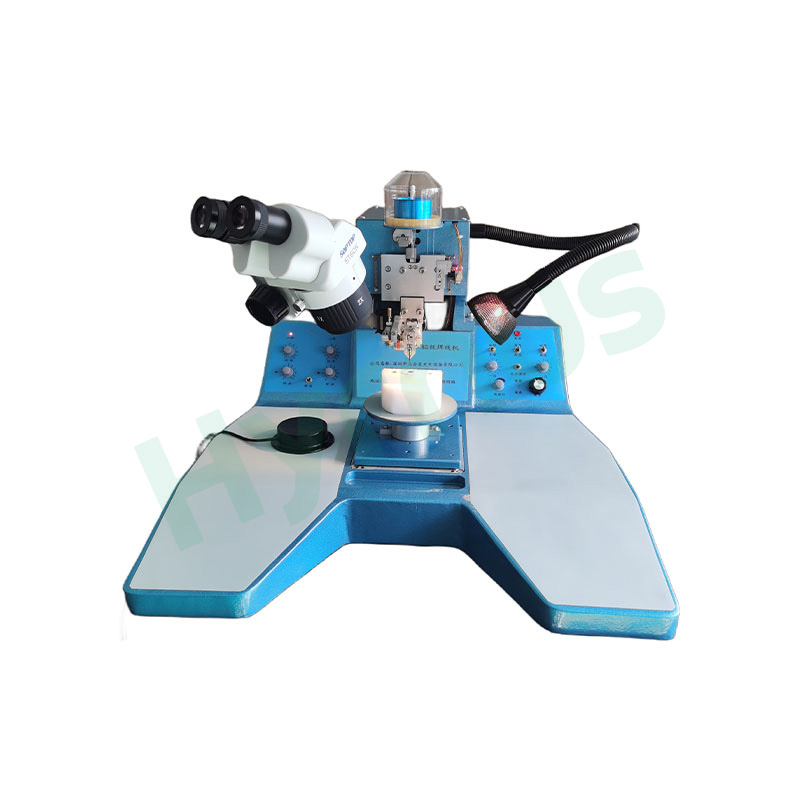

Máy hàn dây siêu âm dùng trong phòng thí nghiệm

Máy hàn dây siêu âm HY-WB2000 sử dụng dây nhôm mảnh, áp suất và năng lượng siêu âm để tạo ra các kết nối điện đáng tin cậy giữa chip và chất nền. Máy phù hợp cho các thiết bị vi sóng, mô-đun RF, mạch lai, MEMS, thiết bị quang điện tử, cảm biến, thiết bị bán dẫn, thiết bị radar, đóng gói COB/SOB và các ứng dụng vi điện tử khác.

Thương hiệu :
HYRNUS
Mã số sản phẩm :
HY-WB2000
Số lượng đặt hàng tối thiểu (MOQ) :
1 Set
Bảo hành :
One-Year Warranty and Lifetime Maintenance
Sự chi trả :
T/T
Thời gian giao hàng :
7-35 Days
Nguồn gốc sản phẩm :
China

LIÊN HỆ NGAY

Máy hàn dây siêu âm dùng trong phòng thí nghiệm

Giới thiệu sản phẩm

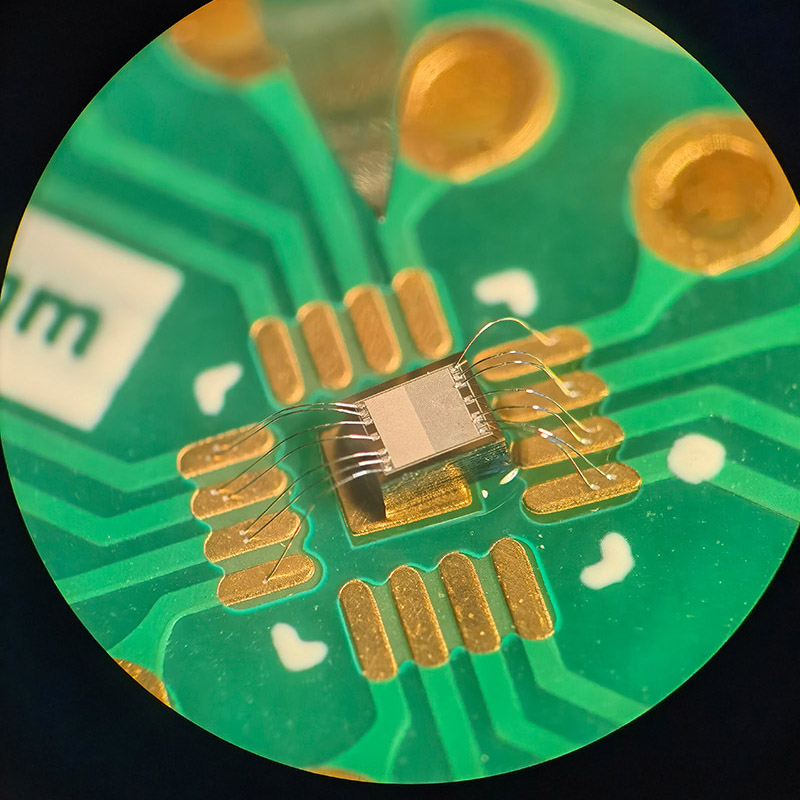

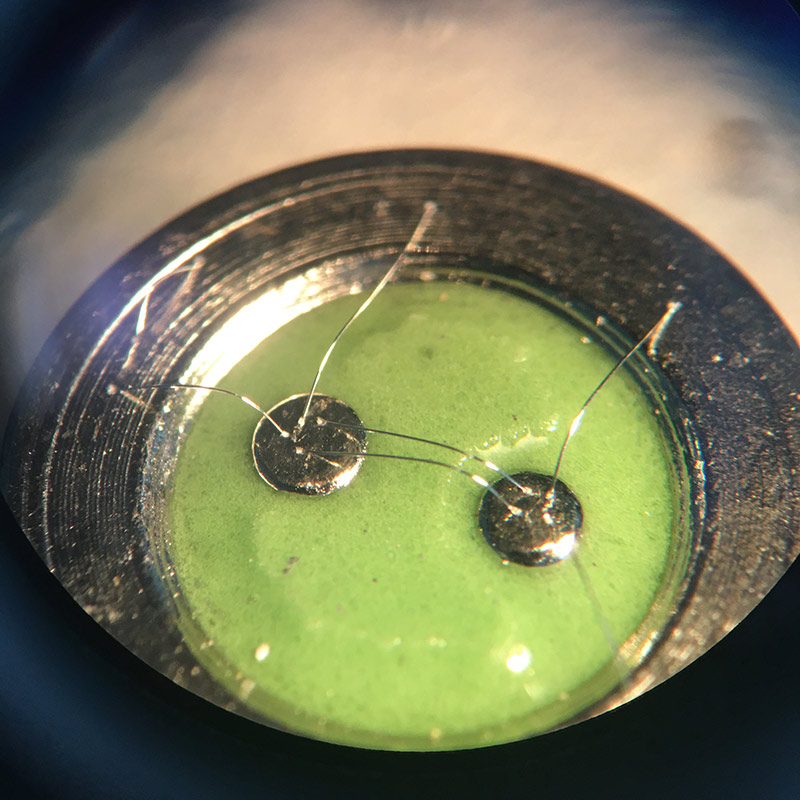

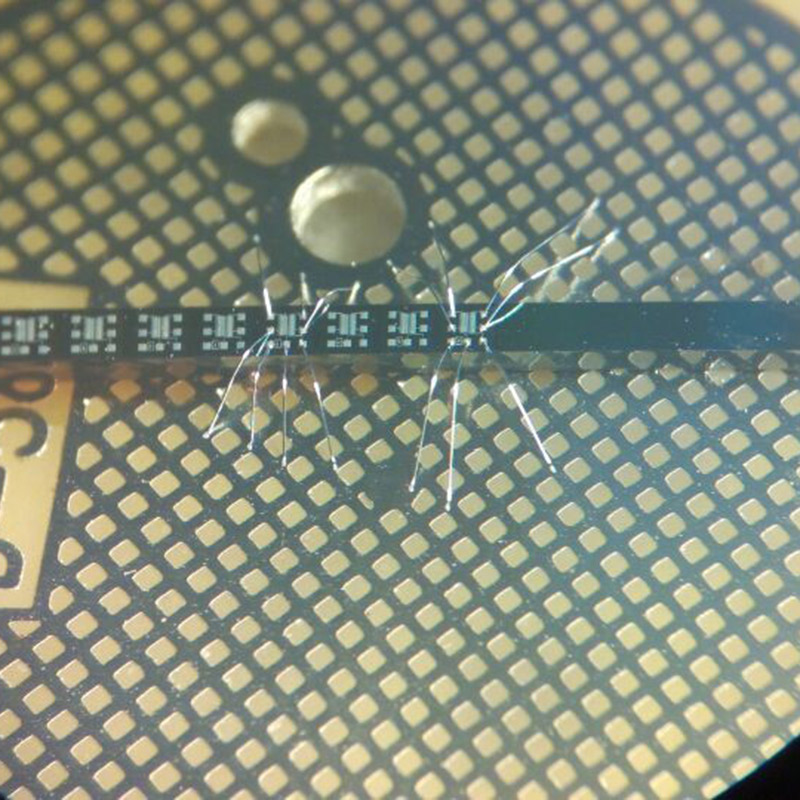

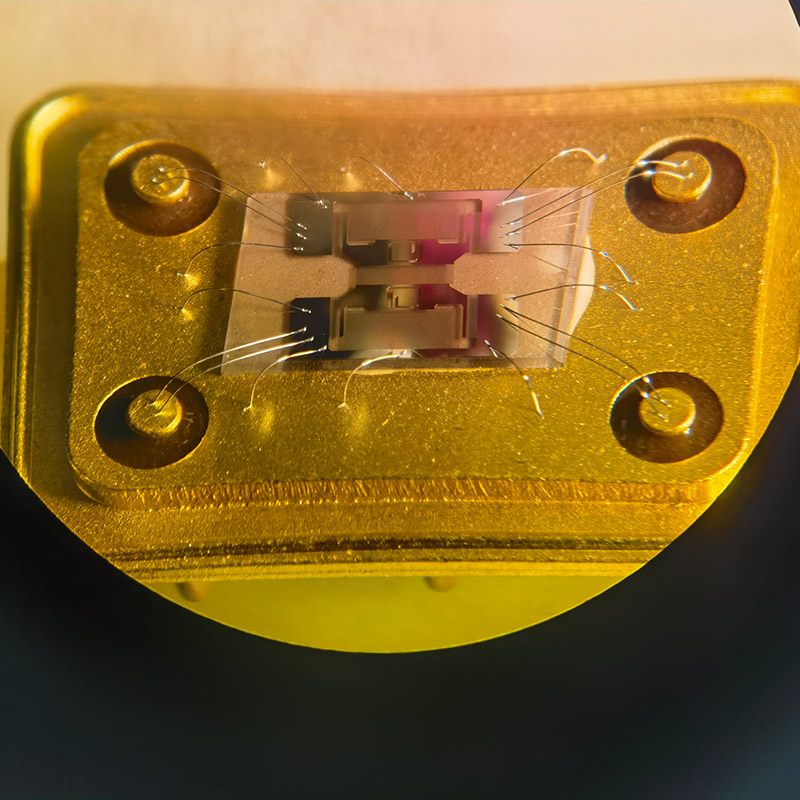

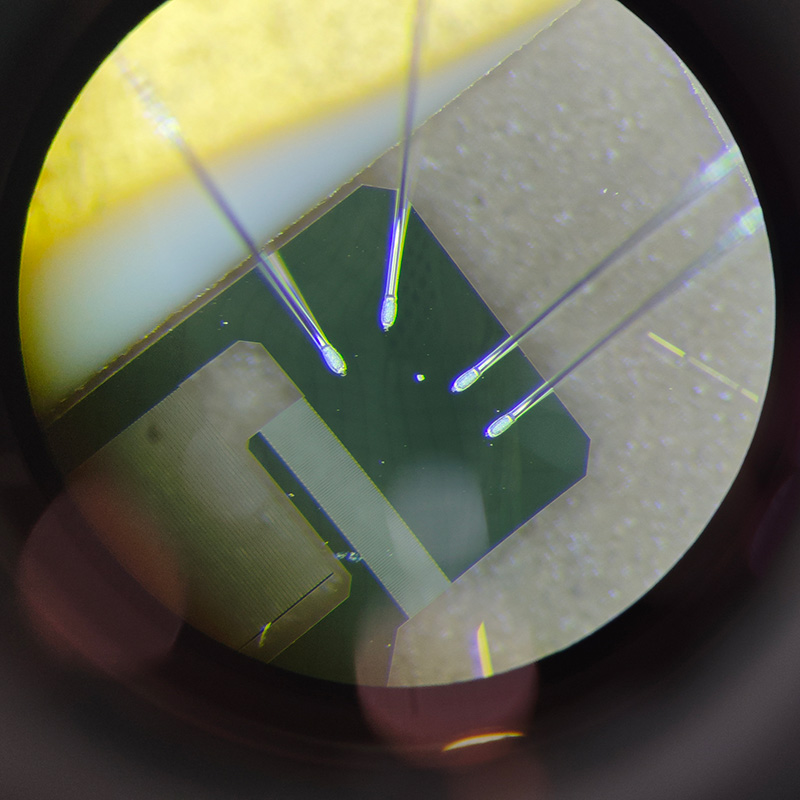

Máy hàn dây siêu âm HY-WB2000 là một máy hàn chính xác cao được thiết kế cho việc đóng gói vi điện tử và kết nối chip. Sử dụng dây nhôm mảnh, áp suất hàn và năng lượng siêu âm, máy tạo ra các kết nối chắc chắn và đáng tin cậy giữa dây nhôm và các điểm tiếp xúc trên chất nền, cho phép kết nối điện giữa các chip và chất nền cũng như truyền tín hiệu giữa các chip. Máy được sử dụng rộng rãi trong các thiết bị vi sóng, mô-đun RF, mạch lai, mạch MEMS, thiết bị quang điện tử, cảm biến, thiết bị nano, thiết bị bán dẫn, thiết bị radar, linh kiện quân sự, mạch chuyên dụng, đóng gói COB/SOB và các ứng dụng điện tử độ tin cậy cao khác.

Tính năng sản phẩm

*Chuyển động trục Z của ray dẫn hướng dọc đảm bảo chuyển động đầu hàn ổn định và kiểm soát quá trình hàn chính xác.

*Ray dẫn hướng ngang trục Y điều khiển khoảng nối thứ hai để định vị dây chính xác.

*Động cơ bước nhập khẩu điều khiển cả chuyển động trục Z và trục Y, đảm bảo hoạt động trơn tru và độ lặp lại cao.

*Chiều cao mối hàn thứ nhất, chiều cao mối hàn thứ hai, chiều cao vòng dây và khoảng cách giữa các dây có thể được điều khiển bằng kỹ thuật số.

*Cung cấp chất lượng liên kết ổn định, kiểm soát điểm liên kết chính xác và độ nhất quán cao trong việc liên kết dây dẫn.

*Chiều cao vòng lặp ổn định giúp đáp ứng các yêu cầu về đóng gói vi mạch điện tử có độ tin cậy cao.

*Điểm kết nối thứ hai hỗ trợ kết nối tự động giúp thao tác dễ dàng hơn.

*Người vận hành có thể hoàn tất quá trình liên kết bằng cách nhấn một nút sau khi thiết lập các thông số.

*Tốc độ liên kết nhanh hơn giúp cải thiện hiệu quả sản xuất và năng suất mỗi ca làm việc.

Lĩnh vực ứng dụng

Các thiết bị vi sóng, mô-đun RF, mạch lai, mạch MEMS, thiết bị quang điện tử, cảm biến, thiết bị nano, thiết bị bán dẫn, thiết bị radar, linh kiện quân sự, mạch chuyên dụng, bao bì COB/SOB, v.v.

Các ngành công nghiệp áp dụng

*Các công ty quang điện tử

*Các nhà sản xuất linh kiện điện tử rời rạc

*Các viện nghiên cứu

*Phòng thí nghiệm của trường đại học

*Các tổ chức nghiên cứu và phát triển và sản xuất

Thông số kỹ thuật

Đầu nối	Đường kính dây nhôm	0,7 mil–3,0 mil / 18 μm–75 μm
	Công cụ nêm tương ứng	Đường kính ngoài Φ1,6 mm, chiều dài 21 mm
	Góc liên kết	45°
	Nhịp dây	0–10 mm, động cơ bước, điều chỉnh kỹ thuật số
	Chiều cao vòng nối	0–6 mm, có thể điều chỉnh kỹ thuật số
Hệ thống siêu âm	Kênh siêu âm	2 kênh
	Công suất siêu âm	0–5 W, có thể điều chỉnh liên tục
	Thời gian gắn kết	5–200 ms ±5% / 20 ms mỗi bước
	Điều chỉnh tần số siêu âm	61 kHz ±1 kHz, tự động theo dõi
	Phạm vi điều chỉnh áp lực liên kết	10–60 g, 2 kênh, điều chỉnh điện từ
Bàn làm việc XYZ	Đường kính bàn làm việc tròn	125 mm
	Khu vực liên kết	20 × 20 mm
	Tay cầm điều khiển kiểu chuột	20 × 20 mm
	Chuyển động tối thiểu XY	0,1 mil, có thể điều chỉnh
	Chuyển động tối thiểu Z	0,1 mil, có thể điều chỉnh
	Kiểm soát độ chính xác	0,1 triệu, trong điều kiện vận hành bình thường có kỹ năng.
Thông số máy	Nguồn điện	Điện áp xoay chiều 220 V ±10%, tần số 50 Hz, công suất 60 W
	Trọng lượng máy	36 kg
	Kích thước tổng thể	600 * 560 * 390 mm, Dài * Rộng * Cao
	Màu máy	Màu xanh da trời
	Độ phóng đại của kính hiển vi	Độ phóng đại hai bước: 15× và 30×, cấu hình tiêu chuẩn

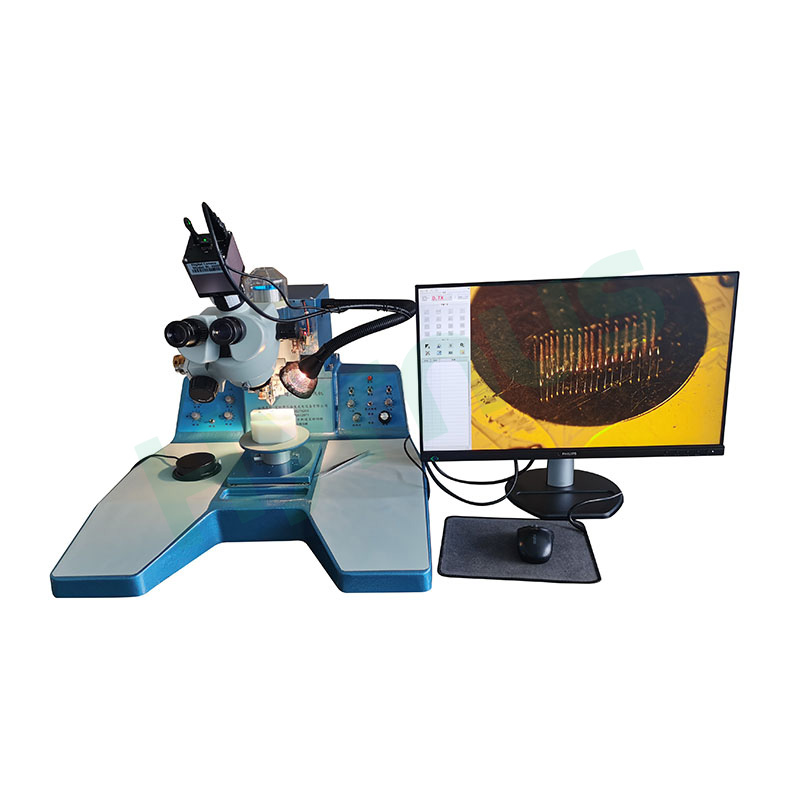

Thông số kỹ thuật tùy chọn của camera HD và màn hình

Hệ thống nhúng với kiến trúc FPGA + ARM, chạy hệ điều hành Linux 3.10.
Bộ xử lý lõi kép Cortex-A9, tần số chính 1 GHz, với bộ nhớ DDR3 lên đến 1 GB.
Được trang bị cảm biến CMOS chiếu sáng ngược 1/2 inch.
Thu nhận hình ảnh tốc độ cao lên đến 2 MP, với độ phân giải 1920 × 1080 @ 60 fps.
Hai cổng USB để kết nối chuột hoặc bàn phím không dây.
Giao diện HDMI HD đảm bảo hiển thị hình ảnh rõ nét và sáng.
Giao diện người dùng mới giúp thao tác trực quan và thuận tiện hơn.
Thiết kế nút phẳng phổ biến, đẹp mắt và dễ sử dụng.
Chức năng giảm nhiễu sáng tiên tiến giúp giảm thiểu hiệu quả hiện tượng phản chiếu mạnh.
Hỗ trợ lựa chọn ngôn ngữ tiếng Trung giản thể, tiếng Trung phồn thể và tiếng Anh.
Kích thước màn hình: 24 inch.
