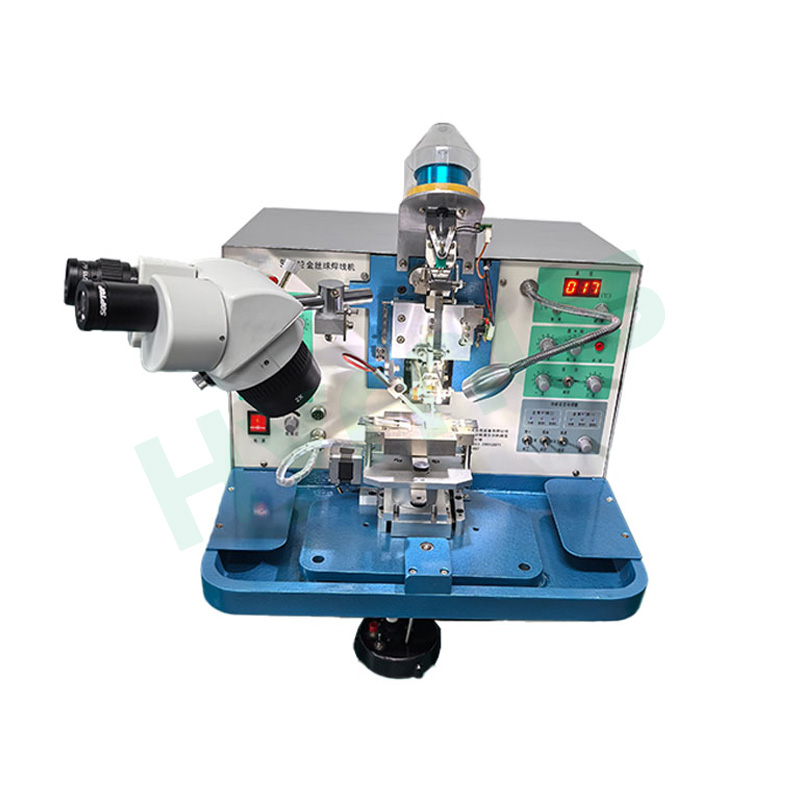

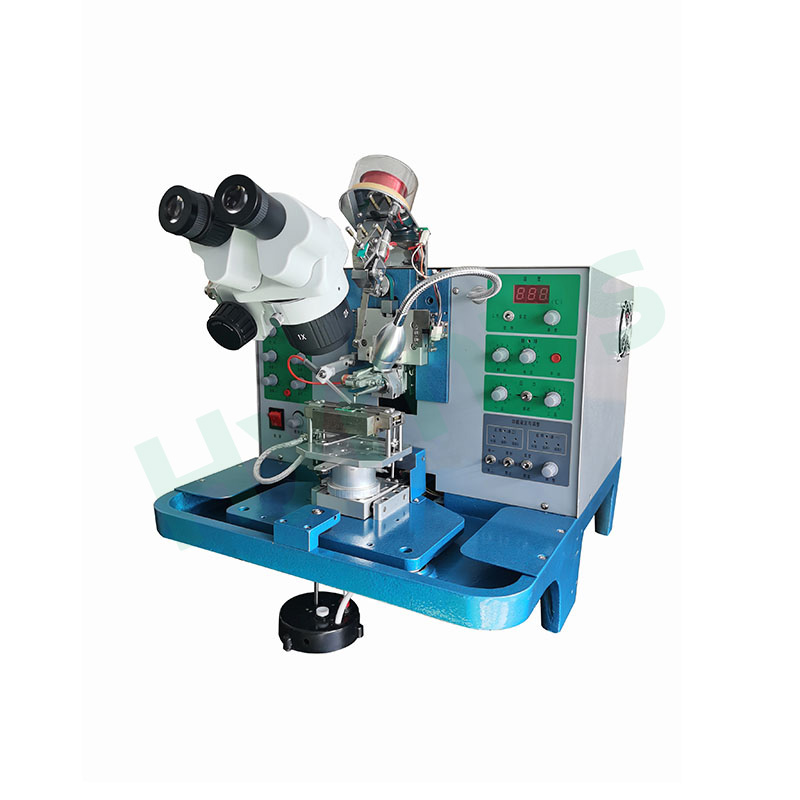

Máy hàn dây vàng, máy hàn bi

Máy hàn dây bi vàng HY-GB2012 chủ yếu được sử dụng để hàn chân bên trong của đèn LED công suất cao, điốt laser, điốt công suất nhỏ và trung bình, bóng bán dẫn, mạch tích hợp, cảm biến và các thiết bị bán dẫn đặc biệt. Nó đặc biệt thích hợp cho việc hàn dây của các thiết bị LED công suất cao.

Thương hiệu :
HYRNUS
Mã số sản phẩm :
HY-GB2012
Số lượng đặt hàng tối thiểu (MOQ) :
1 Set
Bảo hành :
One-Year Warranty and Lifetime Maintenance
Sự chi trả :
T/T
Thời gian giao hàng :
7-35 Days
Nguồn gốc sản phẩm :
China

LIÊN HỆ NGAY

Máy hàn dây vàng, máy hàn bi

Giới thiệu sản phẩm

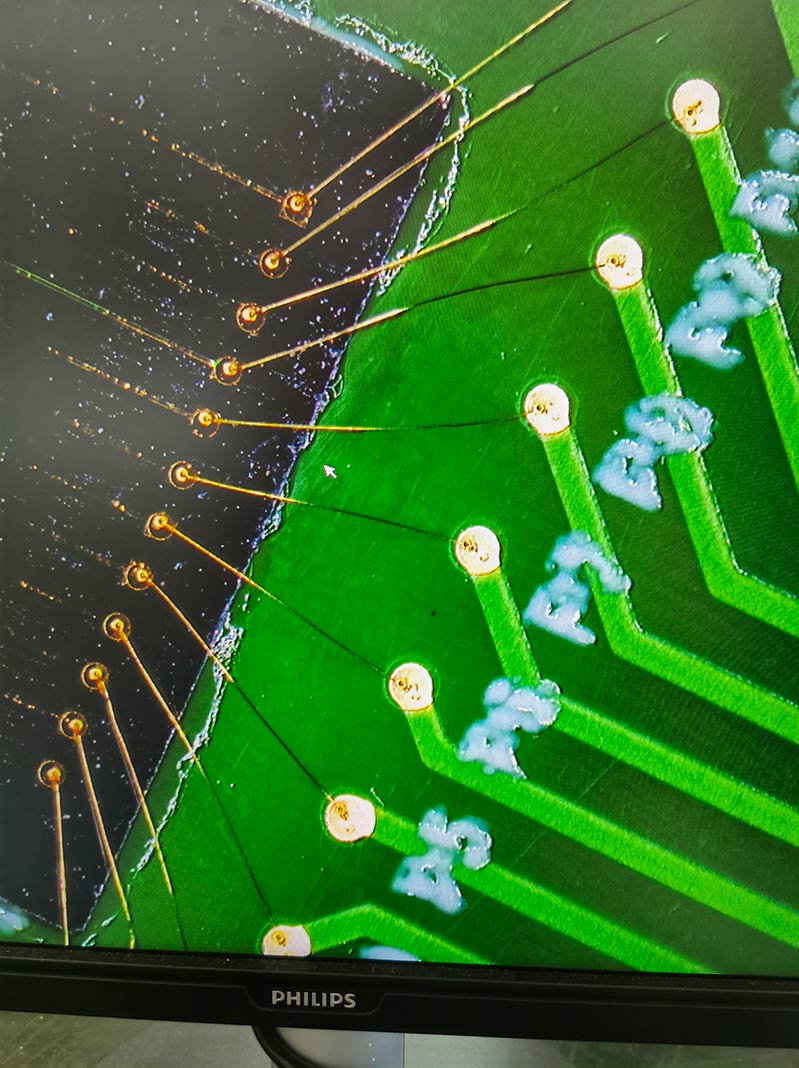

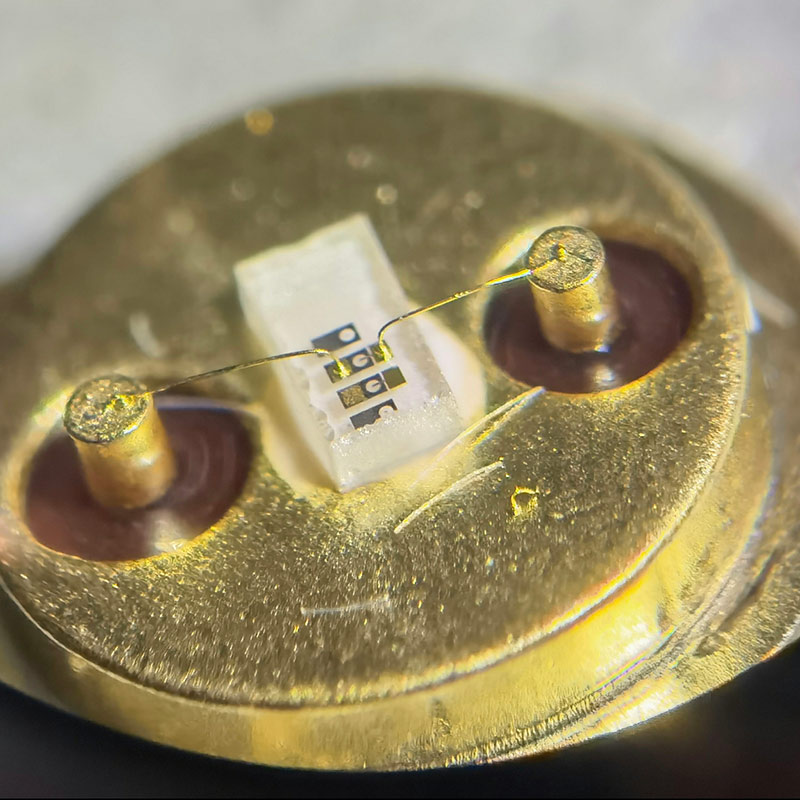

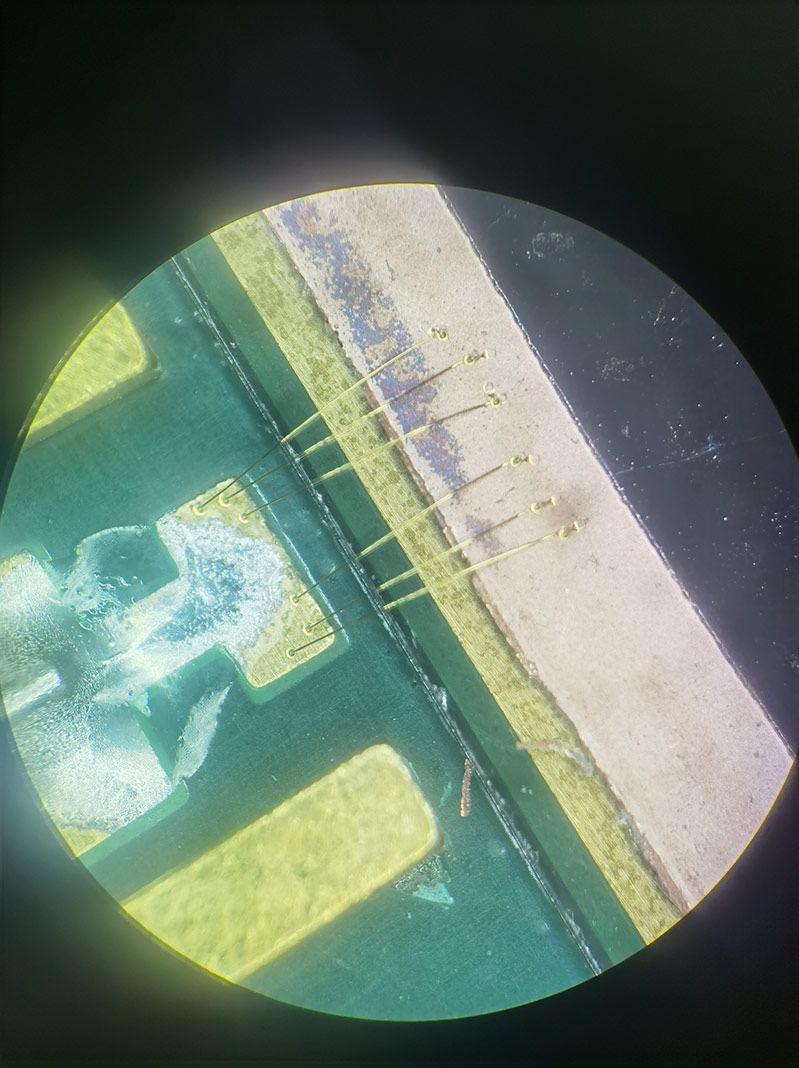

Máy hàn dây vàng HY-GB2012 sử dụng công nghệ hàn siêu âm để kết nối dây vàng với các điểm tiếp xúc trên chip và chất nền, cho phép kết nối điện và truyền tín hiệu đáng tin cậy. Đầu dây vàng được tạo thành hình cầu bằng phương pháp tạo cầu điện áp cao, sau đó được hàn dưới áp suất, thời gian và rung động siêu âm được kiểm soát. Đây là một trong những thiết bị quan trọng được sử dụng trong lắp ráp vi mạch điện tử, mang lại chất lượng hàn ổn định, hiệu suất điện tốt và độ tin cậy cao hơn so với phương pháp hàn dây silicon-nhôm.

Tính năng sản phẩm

*Hỗ trợ liên kết một chiều và hai chiều để vận hành linh hoạt.

*Lưu trữ dữ liệu liên kết hai dây để cải thiện sự tiện lợi và hiệu quả.

*Chiều cao vòng móc và chiều cao mối nối thứ hai có thể điều chỉnh riêng biệt cho các cấu trúc mắc cài khác nhau.

*Nhiều tùy chọn hình dạng vòng lặp, phù hợp với đèn LED công suất cao, đèn LED dạng cốc sâu và đèn LED dạng piranha.

*Việc bù trừ bằng bi liên kết thứ hai giúp cải thiện khả năng liên kết và giảm tỷ lệ hỏng hóc.

*Hệ thống định vị tự động 1 bước hoặc 2 bước giúp cải thiện hiệu quả sản xuất.

*Chức năng lập chỉ mục liên tục phù hợp cho các ứng dụng sửa chữa.

*Phát hiện mao dẫn giúp giảm hiện tượng kết dính sai do lắp đặt không đúng cách.

*Công suất siêu âm bốn kênh đảm bảo chất lượng liên kết đồng nhất hơn.

*Cải thiện khả năng tạo hình cầu giúp tạo ra các liên kết đầu tiên nhỏ hơn và các liên kết thứ hai đáng tin cậy hơn.

Lĩnh vực ứng dụng

*Thiết bị lò vi sóng

* Mô-đun RF

*Mạch lai

*Mạch MEMS

*Thiết bị quang điện tử

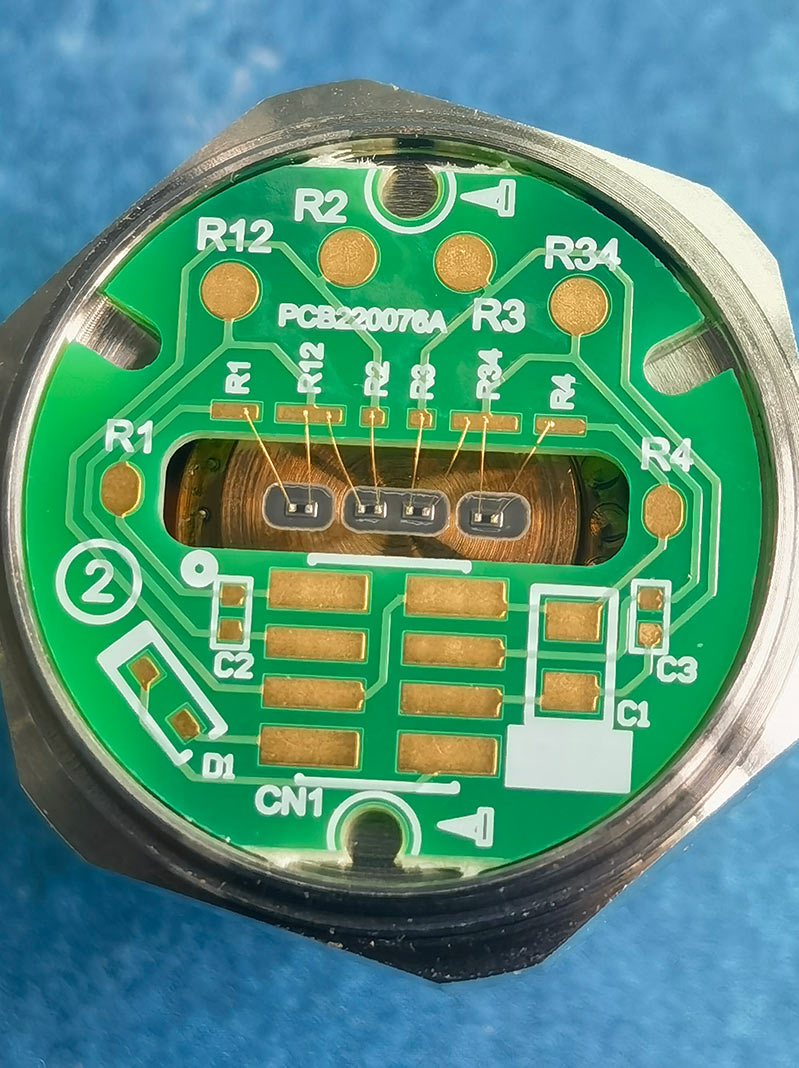

*Cảm biến

*Thiết bị nano

*Thiết bị bán dẫn

*Thiết bị radar

*Các thành phần quân sự

*Mạch điện chuyên dụng

*Đóng gói COB/SOB

Các ngành công nghiệp áp dụng

*Các công ty quang điện tử

*Các nhà sản xuất linh kiện điện tử rời rạc

*Các viện nghiên cứu

*Phòng thí nghiệm của trường đại học

*Các tổ chức nghiên cứu và phát triển và sản xuất

Thông số kỹ thuật

Mục	Thông số kỹ thuật
Nguồn điện	Điện áp 220 VAC ±10%, tần số 50 Hz, công suất 300 W, yêu cầu nối đất đáng tin cậy.
Nguồn điện tùy chọn	AC 110 V có thể tùy chỉnh
Mức tiêu thụ điện năng	Công suất tối đa: 300 W
Đường kính dây vàng áp dụng	16–50 μm / 0,7–2 mil
Nhiệt độ liên kết	Nhiệt độ phòng đến 400°C
Công suất siêu âm	4 kênh, 0–5 W, có thể điều chỉnh liên tục trong hai phạm vi.
Thời gian siêu âm	5–200 ms ±5% / 20 ms mỗi bước
Thời gian gắn kết	2 kênh, 0–200 ms
Áp lực liên kết	2 kênh, 25–180 g
Thời gian liên kết tối thiểu	0,4 giây/dây
Khoảng cách tự động tối đa từ mối nối thứ nhất đến mối nối thứ hai.	≥4 mm theo cả hai hướng
Phạm vi điều chỉnh độ cao vòng lặp	0–6 mm
Chiều dài dây đuôi	0–2 mm
Kích thước quả bóng vàng	Tạo bóng điện tử âm, đường kính có thể điều chỉnh
Phạm vi chuyển động của đồ gá	Φ25 mm
Kính hiển vi	Kính hiển vi hai bước tiêu chuẩn: 15× / 30×
Cấu hình tùy chọn	Camera và màn hình HD
Kích thước tổng thể	520 × 460 × 550 mm, Dài × Rộng × Cao
Cân nặng	Khoảng 28 kg

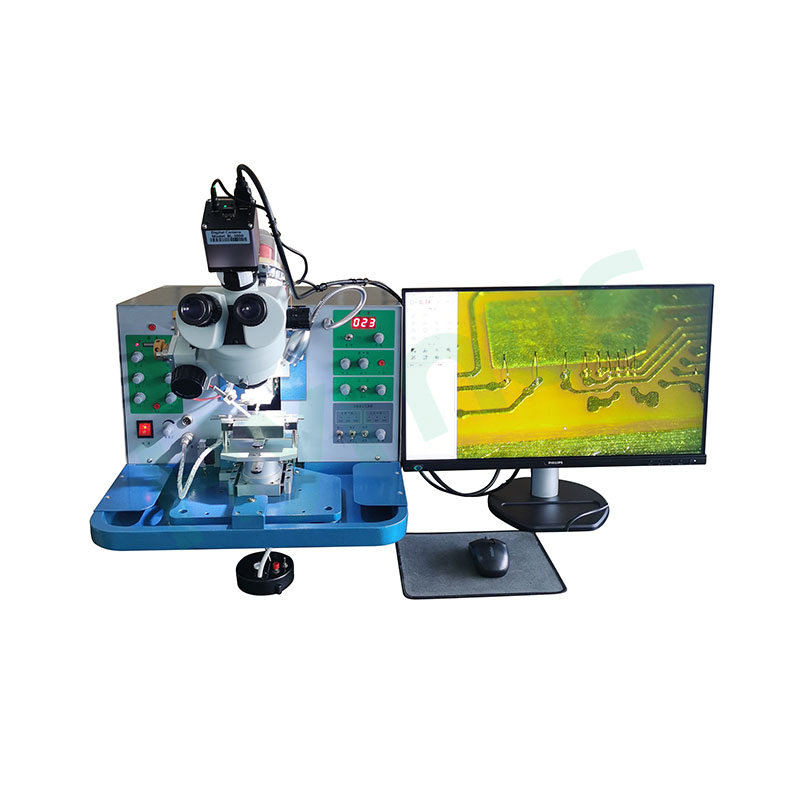

Thông số kỹ thuật tùy chọn của camera HD và màn hình

Hệ thống nhúng với kiến trúc FPGA + ARM, chạy hệ điều hành Linux 3.10.
Bộ xử lý lõi kép Cortex-A9, tần số chính 1 GHz, với bộ nhớ DDR3 lên đến 1 GB.
Được trang bị cảm biến CMOS chiếu sáng ngược 1/2 inch.
Thu nhận hình ảnh tốc độ cao lên đến 2 MP, với độ phân giải 1920 × 1080 @ 60 fps.
Hai cổng USB để kết nối chuột hoặc bàn phím không dây.
Giao diện HDMI HD đảm bảo hiển thị hình ảnh rõ nét và sáng.
Giao diện người dùng mới giúp thao tác trực quan và thuận tiện hơn.
Thiết kế nút phẳng phổ biến, đẹp mắt và dễ sử dụng.
Chức năng giảm nhiễu sáng tiên tiến giúp giảm thiểu hiệu quả hiện tượng phản chiếu mạnh.
Hỗ trợ lựa chọn ngôn ngữ tiếng Trung giản thể, tiếng Trung phồn thể và tiếng Anh.
Kích thước màn hình: 24 inch.
