Máy hàn khuôn eutectic tốc độ cao dành cho các thiết bị công suất thấp

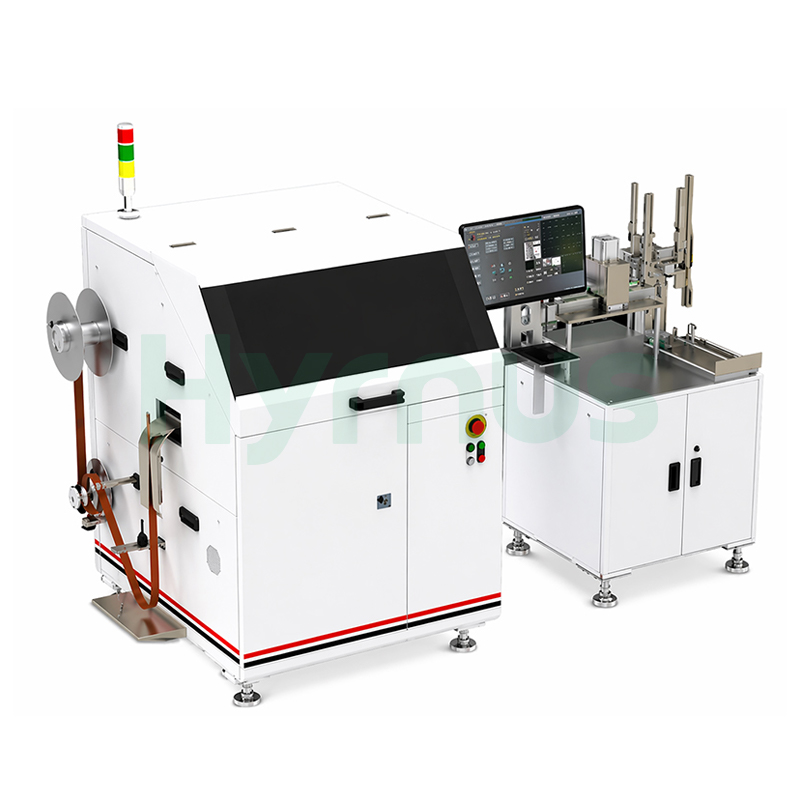

HY-TD8 Die BonderMáy hàn này đạt năng suất hơn 18.000 UPH với đầu hàn tuyến tính tốc độ cao, hệ thống cấp băng chính xác cao và rãnh siêu rộng hỗ trợ khung dẫn lên đến 100 mm. Với động cơ tuyến tính có độ phân giải 0,5 μm trên tất cả các trục, máy đạt độ chính xác định vị ±38 μm @ 3σ trên diện tích hàn 10 × 100 mm, xử lý kích thước chip từ 0,2 × 0,2 mm đến 1 × 1 mm với lực hàn 30–300 g. Được trang bị hệ thống thị giác XK, 8 vùng gia nhiệt và tùy chọn kiểm tra sau hàn và giám sát mài mòn dụng cụ, máy hoạt động trên nguồn điện xoay chiều 180–240V với công suất 3,0 kVA, kích thước 1828 × 1219 × 1676 mm và nặng 800 kg.

Ưu điểm của sản phẩm

Hệ thống cấp băng chính xác cao

Đầu hàn tuyến tính tốc độ cao ổn định, lý tưởng cho các quy trình hàn eutectic.

Thiết kế rãnh siêu rộng hỗ trợ khung dẫn lên đến 100 mm.

UPH lên đến 18.000+ (LF) ≤ 60 mm, Kích thước khuôn 0,3 mm × 0,3 mm)

Hiệu suất sản phẩm

Cấu hình phần cứng được tối ưu hóa

Máy ảnh kỹ thuật số độ phân giải cao

Thiết kế hệ thống quang học được cải tiến cho hình ảnh rõ nét hơn.

Cấu trúc đường ray được cải tiến

Hỗ trợ khung chì có chiều rộng lên đến 100 mm.

Hệ thống điều khiển nhiệt độ ổn định tiên tiến

Không cần thước đo để thay thế dụng cụ.

Thay thế vòi phun nhanh hơn

Căn chỉnh 3 điểm đơn giản

Dễ sử dụng chỉ với một chút đào tạo.

Thông số kỹ thuật

Người mẫu	HY-TD8
Nguồn điện	Điện áp 180–240 VAC, một pha, 50/60 Hz, công suất 3.0 kVA
Khí nén	85 lít/phút, 5,5 bar (không khí sạch, khô)
Kích thước máy	1828 × 1219 × 1676 mm
Cân nặng	800 kg
Trục X/Y	Động cơ tuyến tính, độ phân giải 0,5 μm
Khu vực liên kết	10 mm (X) × 100 mm (Y)
Trục Z	Động cơ tuyến tính, độ phân giải 0,5 μm, hành trình 40 mm
Khí bảo vệ	0,1 MPa (H)₂/N₂ hỗn hợp, 5–10% hydro)
Kích thước khuôn	0,2 × 0,2 mm ~ 1 × 1 mm
Hệ thống thị giác	Hệ thống nhận dạng hình ảnh XK
Chế độ thị giác	Tìm kiếm đặc điểm, PR điểm đơn với góc
Kích thước tạp chí	115–305 × 20–115 × 50–200 mm
Kích thước khung chì	Loại cuộn, chiều rộng 20–100 mm, độ dày 0,1–0,2 mm
Lực lượng liên kết	30 g ~ 300 g
Độ chính xác vị trí	±38 μm @ 3σ
Khu vực sưởi ấm	8 khu vực

Tính năng tùy chọn

Bàn wafer được cải tiến

Đầu hàn tốc độ cực cao với chức năng giám sát áp suất theo thời gian thực.

Giám sát độ mòn của dụng cụ chọn

Kiểm tra sau khi đóng trái phiếu

Phần Tính năng bổ sung

Điều khoản sử dụng

Nhiệt độ:Dưới 28°C

Độ ẩm:30% – 70%

Phòng sạch:Hạng 10.000 trở lên

Điện áp:Điện áp 220V cho tất cả thiết bị ngoại trừ lò hàn chân không (380V).

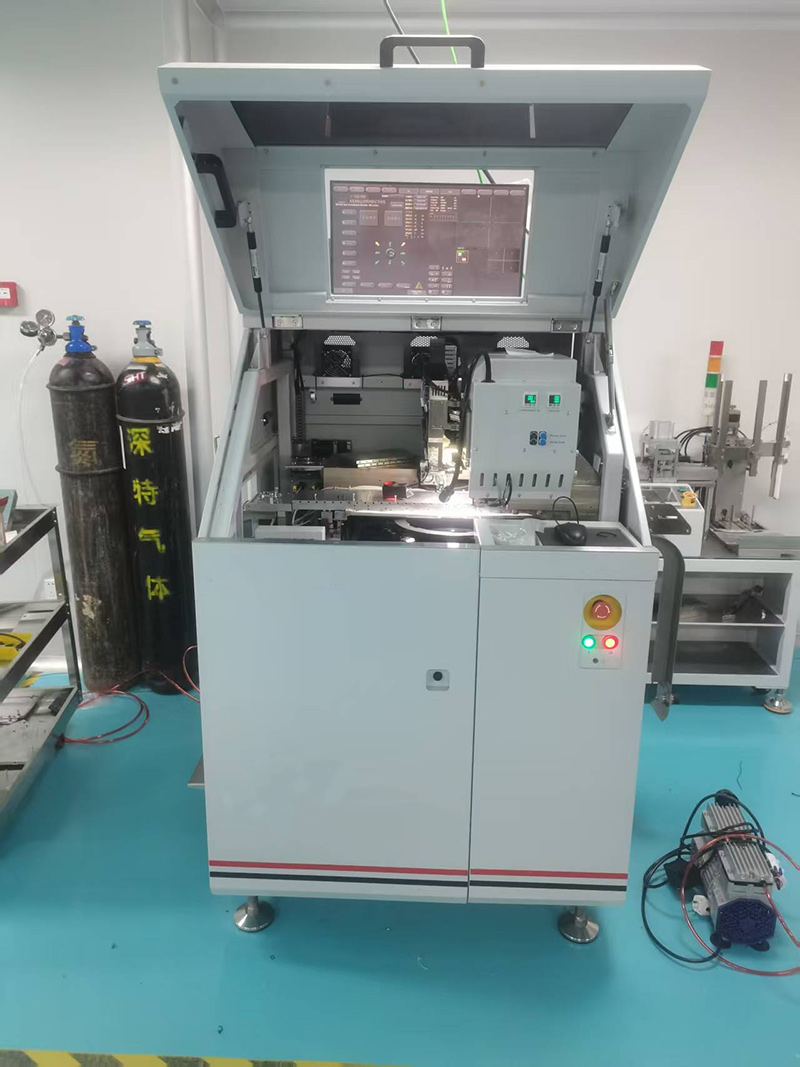

Chi tiết sản phẩm
