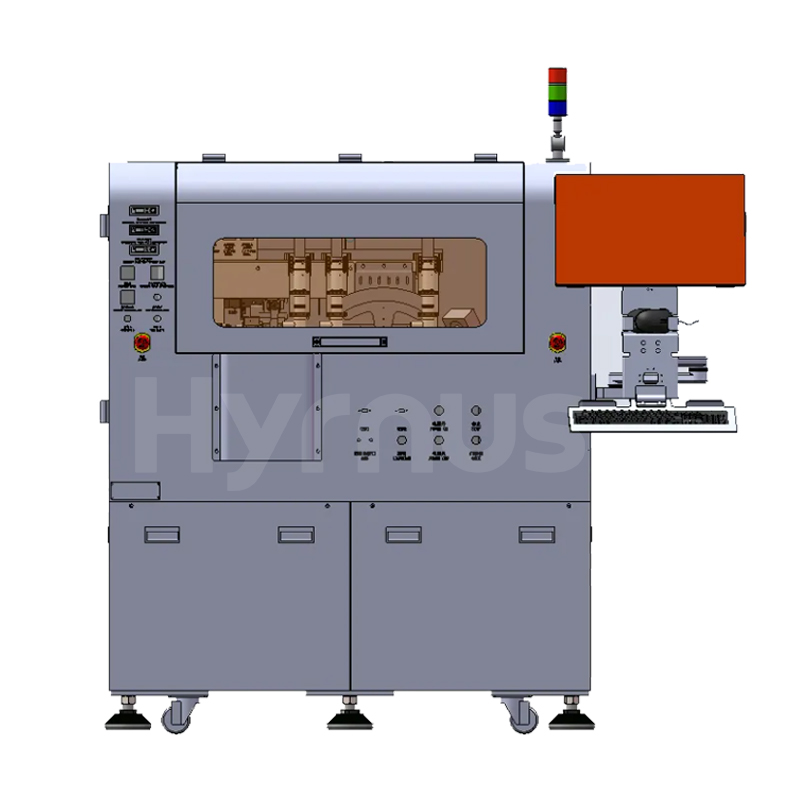

Chất kết dính eutectic dùng cho đèn LED ô tô và chất bán dẫn quang điện tử

Hệ thống hiệu chỉnh góc chip tự động độ chính xác cao

Tự động thay đổi PCB (chất nền)

Tự động thay vòng wafer (chức năng tùy chọn)

Chức năng làm nóng vòi phun: nhiệt độ ổn định lên đến 330°C

Chức năng gia nhiệt ổn định cho giá đỡ phôi/vật liệu: nhiệt độ ổn định lên đến 285°C

Chức năng làm nóng trước và làm nóng sau

Chức năng hệ thống hình ảnh chống trôi nổi

Chức năng phát hiện xúc xắc bị thiếu

Phát hiện tắc nghẽn vòi phun

Đầu hàn tuyến tính cho độ chính xác hàn eutectic cao

Kiểm tra trước khi đạt điểm eutectic: kiểm tra mảnh vụn hoặc khuyết tật nghiêm trọng trên PCB.

Kiểm tra sau khi liên kết: kiểm tra vị trí và góc của mảnh vụn.

Hỗ trợ các vòng wafer có đường kính 6 inch trở xuống (các kích thước khác có thể tùy chỉnh)

Chức năng bảo vệ chống va chạm khi tắt nguồn (công nghệ mới, không cần UPS)

Có nhiều cấu hình khác nhau để đáp ứng nhu cầu thị trường đa dạng; có thể tùy chỉnh theo yêu cầu.

Thông số kỹ thuật

No	Loại	Tham số	Thông số kỹ thuật
1. Thông tin chung		Hệ điều hành	Windows 7
		Ngôn ngữ được hỗ trợ	Tiếng Trung / Tiếng Anh
		UPH	5000 chiếc/giờ (tùy thuộc vào thời gian xử lý eutectic và quy trình sản phẩm của khách hàng)
2. Độ chính xác		Độ chính xác liên kết khuôn X/Y	±10 μm (không bao gồm sai số do mặt nạ quang khắc và nguyên liệu thô)
		Độ chính xác định vị	±7 μm (mặt nạ quang học)
		Độ chính xác góc	±1°
		Loại đầu nối	Đầu hàn khuôn tuyến tính độ chính xác cao
3. Kiểm soát nhiệt độ		Nhiệt độ giai đoạn liên kết chip	285°C (±5°C)
		Nhiệt độ đầu hàn	330°C (±5°C)
4. Tự động hóa (Tùy chọn)		Thay đổi PCB tự động	Đúng
		Thay vòng wafer tự động	Không bắt buộc
5. Hệ thống thị giác		Độ phân giải camera	1280 × 1024 pixel
		Chức năng kiểm tra	Hệ thống thị giác thông minh cao, hỗ trợ kiểm tra tự động hình dạng, vị trí và kiểm tra sau khi liên kết.
6. Khả năng tương thích		Khả năng tương thích hệ thống	Hỗ trợ nhiều định dạng bản đồ
		Tùy chỉnh	Độ mở cao, có thể tùy chỉnh theo yêu cầu khác nhau của khách hàng.
7. Kích thước & Vật liệu		Kích thước PCB (Chiều rộng × Chiều dài, tối đa)	110 mm × 130 mm
		Kích thước vòng wafer	6 inch (các kích thước khác có thể đặt làm theo yêu cầu)
		Kích thước khuôn	6 triệu × 6 triệu ~ 100 triệu × 100 triệu
		Kích thước thiết bị (Dài × Rộng × Cao)	1500 × 1350 × 1600 mm
		Trọng lượng thiết bị	1050 kg (trọng lượng cuối cùng có thể thay đổi tùy thuộc vào sản phẩm thực tế)
8. Tiện ích		Khí nén	5–6 kgf/cm²
