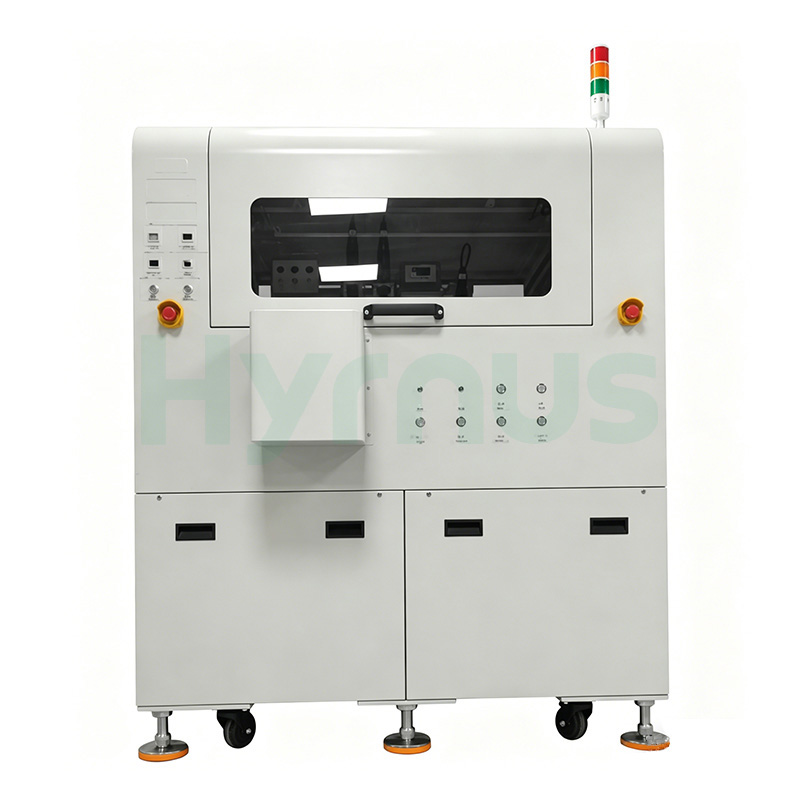

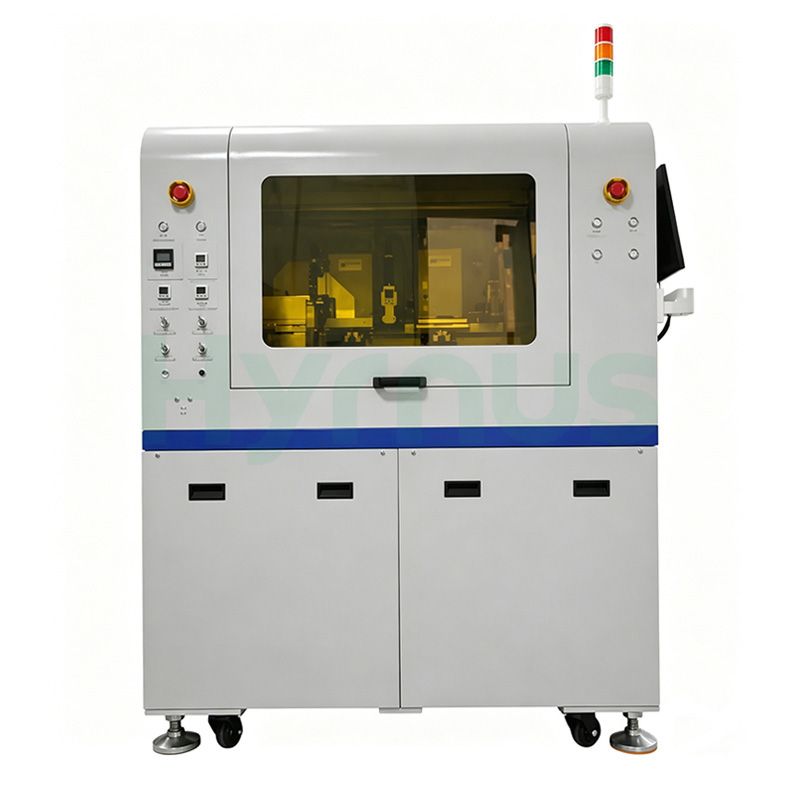

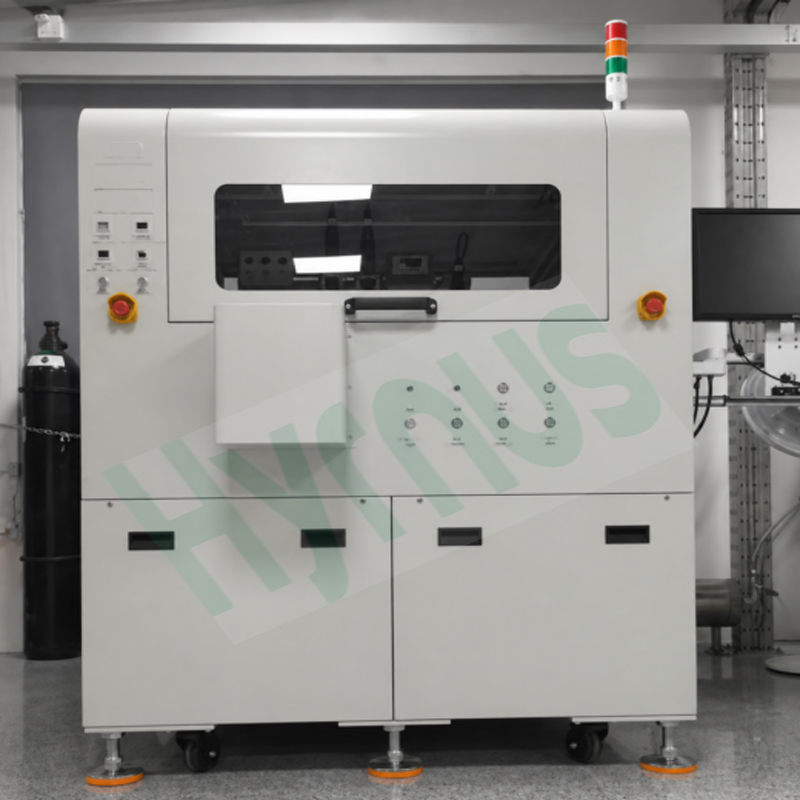

Máy hàn eutectic hiệu suất cao cho chất bán dẫn

Hệ thống hàn chip độ chính xác cao này có đầu hàn tuyến tính với chức năng nhiều vòi phun, bệ hiệu chuẩn góc với cấu hình hai trạm và hệ thống hiệu chỉnh góc chip tự động độ chính xác cao. Hệ thống gia nhiệt xung cho phép gia nhiệt và làm mát nhanh, trong khi bàn eutectic cung cấp khả năng điều chỉnh và hiệu chuẩn tự động trục XY. Bệ đỡ wafer hỗ trợ hai vòng wafer ở mỗi bên với các chốt đẩy để nâng và chuyển đổi giữa các vòng. Động cơ tuyến tính không lõi sắt độ chính xác cao được sử dụng trong toàn bộ giai đoạn hiệu chuẩn, giai đoạn eutectic và giai đoạn chuyển đầu hàn để điều khiển chuyển động vượt trội. Chất lượng được đảm bảo thông qua phát hiện chip bị thiếu, phát hiện tắc nghẽn vòi phun, kiểm tra trước khi eutectic để tìm mảnh vụn hoặc khuyết tật nghiêm trọng và kiểm tra sau khi hàn để xác minh vị trí và góc. Hệ thống hỗ trợ vòng wafer 6 inch và nhỏ hơn, tương thích với khay waffle 2 inch và 4 inch (các kích thước khác có thể tùy chỉnh) và tích hợp tính năng bảo vệ chống va chạm khi tắt nguồn mà không cần UPS.

Thông số kỹ thuật

No	Loại	Tham số	Thông số kỹ thuật
1. Thông tin chung		Hệ điều hành	Windows 7
		Ngôn ngữ được hỗ trợ	Tiếng Trung / Tiếng Anh
		UPH	300 chiếc/giờ (tùy thuộc vào thời gian xử lý eutectic và quy trình sản phẩm của khách hàng)
2. Độ chính xác		Độ chính xác liên kết khuôn X/Y	±5 μm (không bao gồm sai số do mặt nạ quang khắc và nguyên liệu thô)
		Độ chính xác góc	±0,5°
		Loại đầu nối	Đầu hàn khuôn tuyến tính độ chính xác cao
3. Tốc độ		Thời gian chu kỳ đơn (3 chip)	36 giây
4. Hệ thống thị giác		Độ phân giải camera	1280 × 1024 pixel
		Chức năng kiểm tra	Hệ thống thị giác thông minh cao, hỗ trợ kiểm tra tự động hình dạng, vị trí và kiểm tra sau khi liên kết.
5. Khả năng tương thích		Khả năng tương thích hệ thống	Hỗ trợ nhiều định dạng bản đồ
		Tùy chỉnh	Độ mở cao, có thể tùy chỉnh theo yêu cầu khác nhau của khách hàng.
6. Kích thước & Trọng lượng		Kích thước vòng wafer	6 inch (tương thích với khay làm bánh waffle 2" và 4"; các kích thước khác có thể đặt làm riêng)
		Kích thước khuôn	6 triệu × 6 triệu ~ 100 triệu × 100 triệu
		Kích thước thiết bị (Dài × Rộng × Cao)	1700 × 900 × 1850 mm
		Trọng lượng thiết bị	1600 kg (trọng lượng cuối cùng có thể thay đổi tùy thuộc vào sản phẩm thực tế)
7. Tiện ích		Khí nén	5–6 kgf/cm²

Chi tiết sản phẩm

Câu hỏi thường gặp

UPH điển hình của HY-ED003 là bao nhiêu?

Máy HY-ED003 đạt năng suất khoảng 300 đơn vị/giờ. Xin lưu ý rằng năng suất thực tế phụ thuộc vào thời gian xử lý điểm eutectic và các yêu cầu sản phẩm cụ thể của khách hàng.

Độ chính xác liên kết của chất kết dính eutectic này là bao nhiêu?

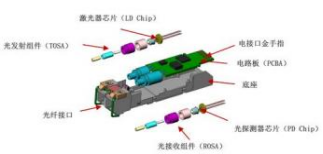

Hệ thống này cung cấp độ chính xác liên kết chip X/Y là ±5 μm (không bao gồm lỗi mặt nạ quang học và vật liệu thô) và độ chính xác góc là ±0,5°, đảm bảo định vị chính xác cao cho các ứng dụng đóng gói quang học, quang điện tử và MCM.

Hệ thống thị giác máy tính cung cấp những khả năng kiểm tra nào?

Hệ thống thị giác thông minh cao hỗ trợ kiểm tra hình dạng và vị trí tự động, cũng như kiểm tra sau khi liên kết. Các bước kiểm tra chất lượng bổ sung bao gồm kiểm tra trước khi hợp kim hóa để phát hiện mảnh vụn hoặc khuyết tật nghiêm trọng, phát hiện thiếu khuôn và phát hiện tắc nghẽn vòi phun.

 Hệ thống hỗ trợ những loại chất nền và kích thước wafer nào?

Hệ thống hỗ trợ vòng wafer 6 inch và nhỏ hơn, tương thích với khay waffle 2 inch và 4 inch. Các kích thước khác cũng có thể được tùy chỉnh. Đầu hàn tuyến tính với chức năng nhiều vòi phun và bệ hiệu chuẩn góc hai trạm mang lại sự linh hoạt cho các yêu cầu đóng gói khác nhau.
