Máy hàn chip tốc độ cao cho ngành quang điện tử và bán dẫn.

HY-DB503Máy hàn khuônĐây là máy hàn chip tự động hoàn toàn tốc độ cao được phát triển cho các ứng dụng đóng gói quang điện tử và bán dẫn.

Thương hiệu :
HYRNUS
Mã số sản phẩm :
HY-DB503
Số lượng đặt hàng tối thiểu (MOQ) :
1 Set
Bảo hành :
One-Year Warranty and Lifetime Maintenance
Sự chi trả :
T/T
Thời gian giao hàng :
7-35 Days
Nguồn gốc sản phẩm :
China

LIÊN HỆ NGAY

Máy hàn chip tốc độ cao cho ngành quang điện tử và bán dẫn.

Giới thiệu sản phẩm

Keo dán HY-DB503máy móc Hệ thống hỗ trợ vòng wafer 10 inch và xử lý kích thước chip từ 6×6 mil đến 100×100 mil trên PCB lên đến 90×280 mm. Tùy chọn sử dụng tia UV để ổn định keo nhanh chóng. Được đặt trong khung nhỏ gọn 1350×1280×1650 mm nặng 1200 kg, hệ thống này mang lại sản lượng mật độ cao với khả năng bảo trì dễ dàng. Hệ điều hành Windows 7 với tùy chọn ngôn ngữ tiếng Anh/tiếng Trung, kết hợp với các thông số tùy chỉnh mở, cho phép thay đổi công thức nhanh chóng và tích hợp liền mạch vào môi trường sản xuất hiện có để mở rộng năng lực lắp ráp quang điện tử.

Các kịch bản ứng dụng

Các thiết bị dòng TO, điốt quang, laser, bộ ghép quang, miniLED, thiết bị quang điện tử tiêu dùng, v.v.

Tính năng sản phẩm

Hệ thống hiệu chỉnh góc chip tự động độ chính xác cao

Tự động thay thế mạch in (có sẵn cấu hình khay đơn hoặc kép)

Thay vòng wafer tự động (tùy chọn)

Chức năng phân phối nhiệt độ ổn định

Phát hiện con xúc xắc bị thiếu

Phát hiện tắc nghẽn vòi phun

Kiểm tra trước khi phân phối: kiểm tra xem có mảnh vụn hoặc khuyết tật nghiêm trọng nào trên bảng mạch in (PCB) hay không.

Phát hiện lượng keo: kiểm tra thể tích và sự hiện diện của keo.

Kiểm tra sau khi liên kết: kiểm tra vị trí và góc của khuôn.

Hỗ trợ các vòng wafer có đường kính 10 inch trở xuống (các kích thước khác có thể tùy chỉnh)

Chức năng sấy khô PCB bằng tia UV và sấy khô nhanh bằng tia UV (tùy chọn)

Chức năng bảo vệ chống va chạm khi tắt nguồn (công nghệ mới, không cần UPS)

Có nhiều cấu hình khác nhau để đáp ứng nhu cầu thị trường đa dạng; có thể tùy chỉnh theo yêu cầu.

Thông số kỹ thuật

No	Loại	Tham số	Thông số kỹ thuật
1. Thông tin chung		Tên thiết bị	HY-DB503
		Hệ điều hành	Windows 7
		Ngôn ngữ được hỗ trợ	Tiếng Trung / Tiếng Anh
		UPH	15K/H (Tối đa) (không bao gồm lỗi mặt nạ quang khắc và nguyên liệu thô)
2. Độ chính xác		Độ chính xác liên kết khuôn X/Y	±15 μm
2. Độ chính xác		Độ chính xác góc	±1°
3. Tốc độ		Thời gian chu kỳ của chip đơn	240 ms (Tối đa)
4. Hệ thống thị giác		Độ phân giải camera	1280 × 1024 pixel
4. Hệ thống thị giác		Chức năng kiểm tra	Hệ thống thị giác thông minh cao, hỗ trợ tự động kiểm tra thể tích, hình dạng, vị trí keo và kiểm tra sau khi dán.
5. Tự động hóa		Thay đổi PCB tự động	Đúng
5. Tự động hóa		Thay vòng wafer tự động	Không bắt buộc
6. Khả năng tương thích		Khả năng tương thích hệ thống	Hỗ trợ nhiều định dạng bản đồ
6. Khả năng tương thích		Tùy chỉnh	Độ mở cao, có thể tùy chỉnh theo yêu cầu khác nhau của khách hàng.
7. Kích thước & Trọng lượng		Kích thước PCB (Chiều rộng × Chiều dài, tối đa)	90 mm × 280 mm
		Kích thước khuôn	6 triệu × 6 triệu ~ 100 triệu × 100 triệu
		Kích thước vòng wafer	10 inch (các kích thước khác có thể đặt làm theo yêu cầu)
		Kích thước thiết bị (Dài × Rộng × Cao)	1350 × 1280 × 1650 mm
		Trọng lượng thiết bị	1200 kg (trọng lượng cuối cùng có thể thay đổi tùy thuộc vào sản phẩm thực tế)
8. Tiện ích		Khí nén	5–6 kgf/cm²

Chi tiết sản phẩm

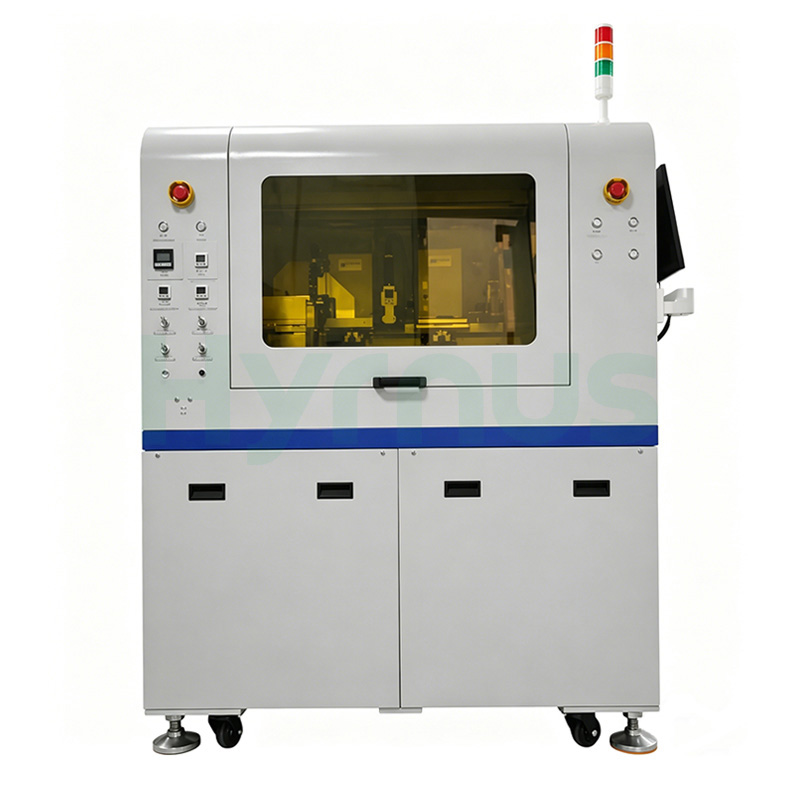

die bonding machine
