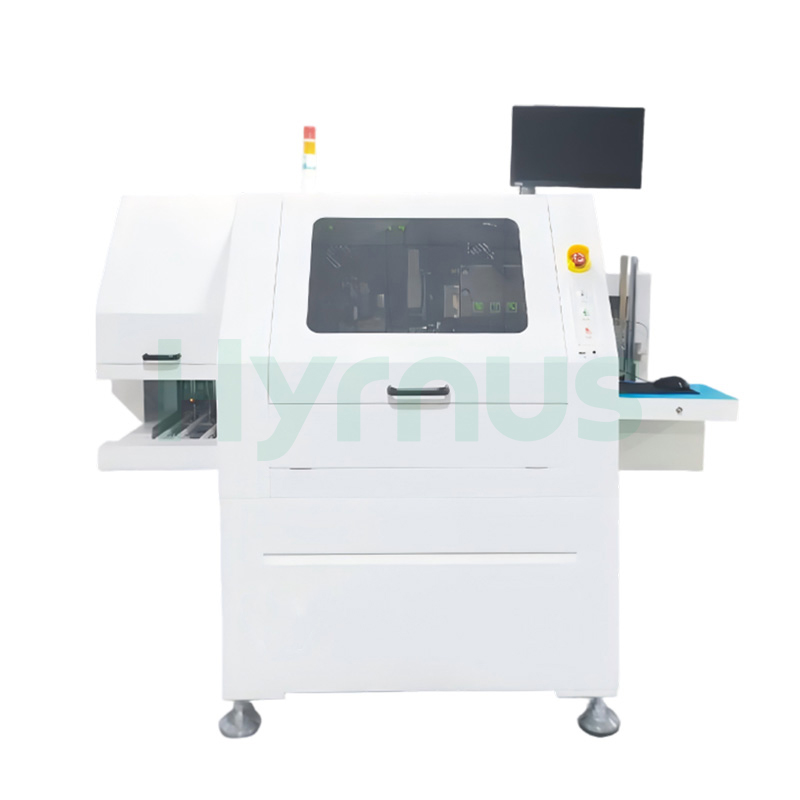

Hệ thống hàn chip tốc độ cao cho chất bán dẫn

HY-DB812 DTức là gắn thiết bịĐây là hệ thống ghép chip tốc độ cao được thiết kế cho việc đóng gói bán dẫn có độ chính xác từ trung bình đến cao, hỗ trợ IC, QFN/DFN/BGA, thiết bị điện (IGBT/SiC) và cảm biến MEMS.

Thương hiệu :
HYRNUS
Mã số sản phẩm :
HY-DB812
Số lượng đặt hàng tối thiểu (MOQ) :
1 Set
Bảo hành :
One-Year Warranty and Lifetime Maintenance
Sự chi trả :
T/T
Thời gian giao hàng :
7-35 Days
Nguồn gốc sản phẩm :
China

LIÊN HỆ NGAY

Hệ thống liên kết chip tốc độ caocho chất bán dẫn

Giới thiệu sản phẩm

HY-DB812 Die Bonder Đạt thông lượng tối đa 17.000 UPH với độ chính xác liên kết X/Y là ±25 μm (độ chính xác góc:

Các kịch bản ứng dụng

Thích hợp cho các ứng dụng đóng gói bán dẫn bao gồm IC, QFN/DFN/BGA, thiết bị điện tử công suất (IGBT/SiC) và cảm biến MEMS.

Tính năng

Khả năng tương thích với wafer kích thước lớn: Hỗ trợ wafer 6", 8" và 12", đáp ứng các quy trình tiên tiến phổ biến và yêu cầu đóng gói kích thước lớn.

Chuyển động tốc độ cao và độ chính xác cao: Được trang bị động cơ tuyến tính độ chính xác cao để xử lý vật liệu, hệ thống hàn khuôn bằng động cơ tuyến tính ba trục tốc độ cao và bàn định vị X/Y dẫn động bằng động cơ tuyến tính, đảm bảo cả tốc độ và độ chính xác định vị lặp lại để cải thiện năng suất và hiệu quả.

Quy trình phân phối kép: Hệ thống phân phối kép tích hợp hỗ trợ quy trình phân phối điểm/phân phối theo mẫu, tương thích với nhiều loại vật liệu khác nhau như epoxy bạc, kem hàn và chất kết dính dẫn điện để đáp ứng các kịch bản đóng gói khác nhau.

Hỗ trợ quy trình thông minh: Sở hữu hệ thống mở rộng wafer hoàn toàn tự động và hệ thống lập bản đồ thông minh để mở rộng wafer, nhận diện nhanh chóng lỗi/vị trí chip và định vị chính xác, giảm thiểu sự can thiệp thủ công.

Giải pháp thay thế trong nước & Độ tin cậy: Là sản phẩm của một doanh nghiệp công nghệ cao quốc gia, sản phẩm đã được kiểm chứng trên dây chuyền sản xuất với độ ổn định vận hành lâu dài, giao hàng nhanh chóng và phản hồi dịch vụ tốt, phù hợp với nhu cầu sản xuất hàng loạt.

Thông số kỹ thuật

Tham số	Thông số kỹ thuật
Phương thức tải	Nạp đạn kiểu băng đạn/tệp xếp chồng
Phương pháp liên kết chip	Loại tuyến tính
Kích thước khuôn	0,20mm × 0,20mm ~ 10mm × 10mm (độ dày ≥75μm)
Kích thước đế/khung dẫn	Chiều dài: 100-300mm, Chiều rộng: 20-105mm, Độ dày: 0.1-1mm (hoặc Dài: 160-300mm × Rộng: 25-100mm)
Độ chính xác của quá trình liên kết chip	X/Y: ±25 μm; Góc: <1mm ±3°, ≥1mm ±1°
UPH	Tối đa 17K (có thể thay đổi tùy thuộc vào kích thước chip, mật độ khung dẫn, v.v.)
Kích thước wafer	12 inch (tương thích với 6/8 inch)
Góc quay đầu liên kết	±180° (hoặc 0~360°)
Góc quay của tấm wafer	0°~360°
Lực liên kết khuôn	30~550 g
Phương pháp phân phối	Phân phối kép
Phân phối theo mẫu	Được hỗ trợ
DAF (Phim gắn khuôn)	Tiêu chuẩn (nhiệt độ 3 vùng)
Chức năng kiểm tra	Phân phối, độ chính xác điểm, tự động điều chỉnh vị trí, tự động điều chỉnh kích thước phân phối, kiểm tra sau khi liên kết, v.v.
Hệ thống thị giác	Thang độ xám: 256 mức; Độ phân giải: 640×480 pixel; Độ chính xác nhận dạng: 0,25 triệu
Hàm ánh xạ	Được hỗ trợ
Các hàm dữ liệu	Hỗ trợ thống kê dữ liệu và ghi dữ liệu.
Truyền thông SECS	Được hỗ trợ
Quét mã vạch và kết nối mạng	Tùy chọn (có sẵn theo yêu cầu của khách hàng)
Nguồn điện	Điện áp: 220V / 50Hz, Công suất: khoảng 1,6 kW
Khí nén	≥0,4 MPa
Kích thước (Dài × Rộng × Cao)	1980 × 1500 × 1600 mm
Cân nặng	Khoảng 1900 kg

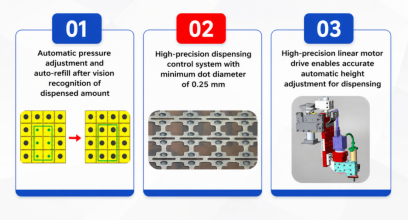

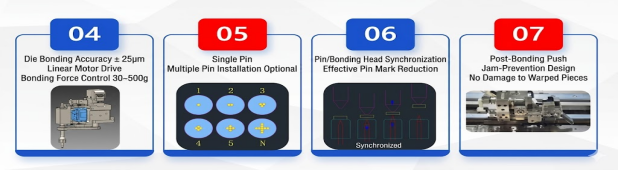

Quá trình

automatic die bonder die bonder equipment

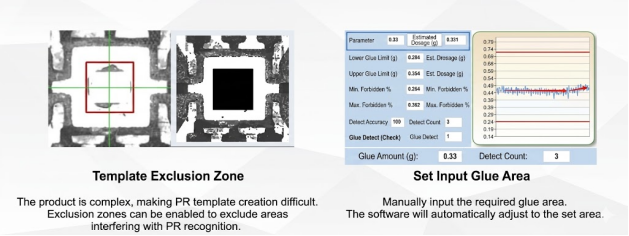

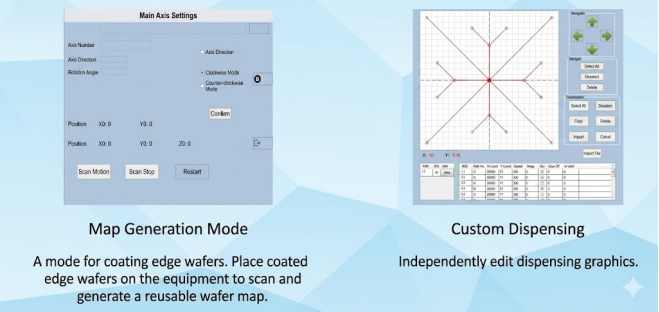

Chức năng phần mềm

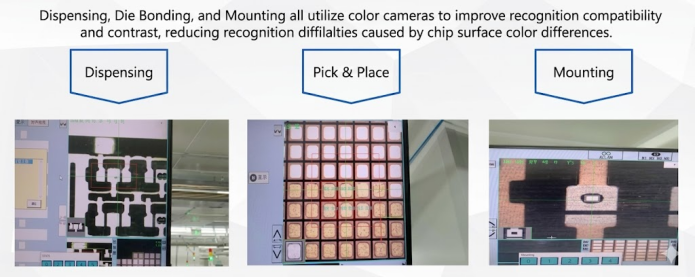

Các công đoạn phân phối, chọn khuôn và đặt khuôn đều sử dụng camera màu để tăng cường khả năng nhận diện và độ tương phản, loại bỏ khó khăn trong việc nhận diện do sự khác biệt về màu sắc trên bề mặt chip.
