Máy hàn khuôn đóng gói cấp bảng độ chính xác cao

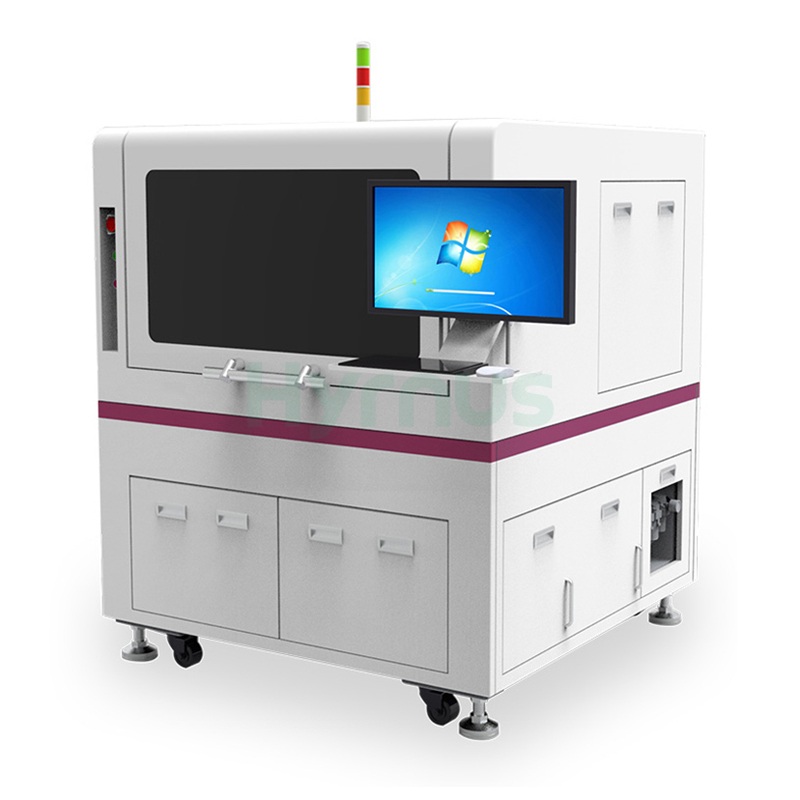

HY-PD12 Máy gắn khuôn Đạt được chu kỳ liên kết 250 ms với thông lượng 14K UPH, cung cấp độ chính xác X/Y là ±25 μm và độ chính xác xoay ≤ ±3°. Hệ thống này xử lý các tấm wafer 12 inch với kích thước chip từ 0,2 × 0,2 mm đến 3 × 3 mm và độ dày chip ≥100 μm, hỗ trợ kích thước đế 340 × 340 mm với độ dày từ 0,2–4 mm. Được trang bị camera 1280 × 1024 pixel với độ chính xác nhận dạng 2,4 μm, hệ thống sử dụng phương pháp gắp bề mặt với lực gắp 30–250 g, hành trình liên kết 350 × 350 mm, và đạt độ chính xác vị trí ±2 μm và độ lặp lại ±1 μm. Hoạt động trên nguồn 220V / 50Hz với công suất định mức 1,0 kW và yêu cầu khí nén 0,6–1,0 MPa, HY-PD12 mang lại hiệu suất đáng tin cậy, độ chính xác cao cho tích hợp không đồng nhất và kết nối mật độ cao trong sản xuất điện tử thế hệ tiếp theo.

Thông số kỹ thuật

Tham số	P8	Trang 12	P8 Pro	P12 Pro	P12 Tối đa
Hệ điều hành	Windows 7
Chu kỳ liên kết (ms)	200	250	500		1000
UPH	18k	14k	6-8 nghìn		3-5 nghìn
Độ chính xác X/Y (μm)	±25		±15
Độ chính xác xoay (°)	≤±3		≤±0,5
Kích thước wafer	8"	12"	8"	12"	12"
Kích thước chip (mm)	0,2x0,2~3x3		1x1~6x6
Độ dày chip (μm)	≥100
Kích thước chất nền (mm)	500x200		340x340		685x650
Độ dày chất nền (mm)	0,2-4		0,2-2
Độ phân giải hình ảnh	1280x1024	2592x1944
Độ chính xác nhận dạng	2,4μm	1,2μm
Phương pháp chọn	Bề mặt		Bề mặt + Căn chỉnh
Lực chọn (g)	30-250		20-250
Hành trình liên kết (mm)	510x210	350x350		700x660
Độ chính xác vị trí (μm)	±2	±1
Độ lặp lại (μm)	±1
Điện áp	220V/50Hz
Áp suất khí nén (MPa)	0,6-1,0
Áp suất chân không đầu vào (KPa)	-0,6~-1,0
Công suất (kW)	0,8	1	1.2	1,35	1,35

Các kịch bản ứng dụng

Máy hàn chip dạng tấm này chuyên dụng cho các quy trình đóng gói tiên tiến FOWLP/PLP. Nó được sử dụng rộng rãi trong việc gắn chip cho các chip điện toán/trí tuệ nhân tạo hiệu năng cao, thiết bị RF 5G/sóng mm, giải pháp SiP/hệ thống trong gói và tấm màn hình Mini/Micro LED, cho phép tích hợp không đồng nhất và kết nối mật độ cao cho các thiết bị điện tử thế hệ tiếp theo.
