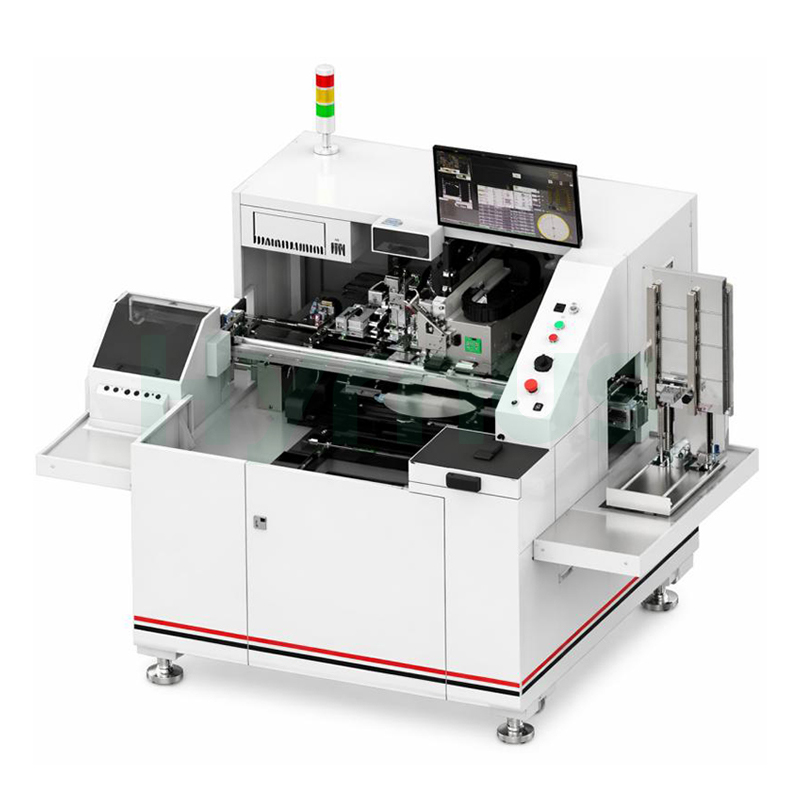

Máy hàn mềm hiệu suất cao dùng để hàn khung dẫn một hàng vào bao bì.

HY-SD8012 DThiết bị liên kết (Bolder Equipment) được trang bịTất cả các hệ thống chuyển động đều sử dụng thiết kế truyền động trực tiếp, đảm bảo độ chính xác và tốc độ đồng thời duy trì khả năng kiểm soát chất lượng cao. Dòng sản phẩm này cung cấp ba mẫu: HY-SD8012 (3–5k UPH, chiều rộng rãnh 70mm, độ chính xác ±70 μm, phù hợp với khung dẫn một hàng như TO263/TO220/TO247/TO3P), HY-SD8012PLUS (5–7k UPH, hỗ trợ ghi hàn kép cho khung nhiều hàng như TO252-4/TOLL-4/PDFN/SOP-8), và HY-SD8012PLUS+ (6–9k UPH, chiều rộng rãnh 105mm với đầu hàn hiệu suất cao cho TO252-6/8/TOLL/PDFN-12/IPM). Tất cả các mẫu máy đều xử lý được kích thước chip từ 0,5 × 0,5 mm đến 14 × 14 mm với tỷ lệ khoảng trống hàn mềm từ 2% (khoảng trống đơn) đến 5% (diện tích toàn chip), độ phủ hàn 100% và độ nghiêng chip ≤2 mil. Các tính năng chính bao gồm kiểm soát nhiệt độ chính xác, đầu hàn chính xác tự phát triển, bộ đẩy dẫn động trực tiếp để xử lý chip siêu mỏng, hệ thống gia nhiệt ẩn theo dõi với TMCS, kiểm soát hàm lượng oxy cực thấp, hỗ trợ chức năng lập bản đồ và khả năng kết nối nhiều máy. Kích thước máy là 1.900 × 1.200 × 1.700 mm với trọng lượng khoảng 1.600 kg.

Thiết bị Tính năng

Công suất UPH cao với hệ thống điều khiển truyền động trực tiếp

Hệ thống kiểm soát nhiệt độ chính xác

Đầu hàn chính xác tự phát triển

Bộ đẩy trực tiếp, xử lý chip siêu mỏng

Theo dõi hệ thống sưởi ẩn bằng TMCS

Theo dõi kiểm soát hàm lượng oxy cực thấp

Phương pháp tải hỗn hợp tùy chọn

Giải pháp kết nối nhiều máy cùng loại

Lớp hàn phủ tuyệt vời

Chức năng bản đồ được hỗ trợ

Nhiều cấu hình vòng wafer

Phương pháp khóa ghi dấu chấm được hỗ trợ

Thông số kỹ thuật

Tham số	HY-SD8012	HY-SD8012PLUS	HY-SD8012PLUS+
Năng suất	3–5k* (hàn điểm, hàn áp lực + khung dẫn một hàng)	5–7k* (hàn kép + khung dẫn ma trận PDFN-10R)	6–9k* (hàn kép + khung dẫn ma trận PDFN-10R)
Độ dày mối hàn	1–3 triệu	1–3 triệu	1–3 triệu
Độ nghiêng của khuôn	≤2 mil (kích thước chip ≤150×150 mil)	≤2 mil (kích thước chip ≤150×150 mil)	≤2 mil (kích thước chip ≤150×150 mil)
Lỗ hổng hàn mềm	2% (khoảng cách đơn) & 5% (tổng diện tích chip)	2% (khoảng cách đơn) & 5% (tổng diện tích chip)	2% (khoảng cách đơn) & 5% (tổng diện tích chip)
Lớp phủ hàn mềm	100%	100%	100%
Độ chính xác vị trí XY	±2,7 mil (70 μm), ±2°	±1,9 mil (50 μm), ±2°	±1,9 mil (50 μm), ±2°
Chiều rộng rãnh	70 mm	70 mm	105 mm
Cấu hình đầu liên kết	Đầu nối tiêu chuẩn	Đầu nối tiêu chuẩn	Đầu hàn hiệu suất cao
Khả năng xử lý vật liệu
Kích thước khuôn	0,5×0,5 – 14×14 mm	0,5×0,5 – 14×14 mm	0,5×0,5 – 14×14 mm
Kích thước chất nền
Chiều dài	110–300 mm	110–300 mm	110–300 mm
Chiều rộng	12–70 mm	12–70 mm	12–105 mm
Độ dày	0,1–1 mm	0,1–1 mm	0,1–1 mm
Kích thước tạp chí
Chiều dài	115–310 mm	115–310 mm	115–310 mm
Chiều rộng	16–120 mm	16–120 mm	16–120 mm
Chiều cao	68–160 mm	68–160 mm	68–160 mm
Kích thước và trọng lượng máy
Chiều rộng × Chiều sâu × Chiều cao	1.900 × 1.200 × 1.700 mm	1.900 × 1.200 × 1.700 mm	1.900 × 1.200 × 1.700 mm
Cân nặng	Khoảng 1.600 kg	Khoảng 1.600 kg	Khoảng 1.600 kg

Ứng dụng

Người mẫu	Ứng dụng chính	Đặc trưng	Chiều rộng rãnh tối đa
HY-SD8012	Bao bì khung dẫn một hàng (ví dụ: TO263, TO220, TO247, TO3P, v.v.)	Hỗ trợ các chức năng phân phối/ghi/ép hàn.	70 mm
HY-SD8012PLUS	Bao bì khung dẫn nhiều hàng (ví dụ: TO252-4, TOLL-4, PDFN, SOP-8, v.v.)	Hỗ trợ chức năng ghi mối hàn kép.	70 mm
HY-SD8012PLUS+	Bao bì khung chì nhiều hàng (ví dụ: TO252-6/8, TOLL, PDFN-12, IPM, v.v.)	Hỗ trợ chức năng ghi mối hàn kép; được trang bị đầu hàn hiệu suất cao.	105 mm

Điều khoản sử dụng

Nhiệt độ:Dưới 28°C

Độ ẩm:30% – 70%

Phòng sạch:Hạng 10.000 trở lên

Điện áp:Điện áp 220V cho tất cả thiết bị ngoại trừ lò hàn chân không (380V).
