Máy hàn mềm đa đầu tự động hoàn toàn cho thiết bị nguồn đa chip

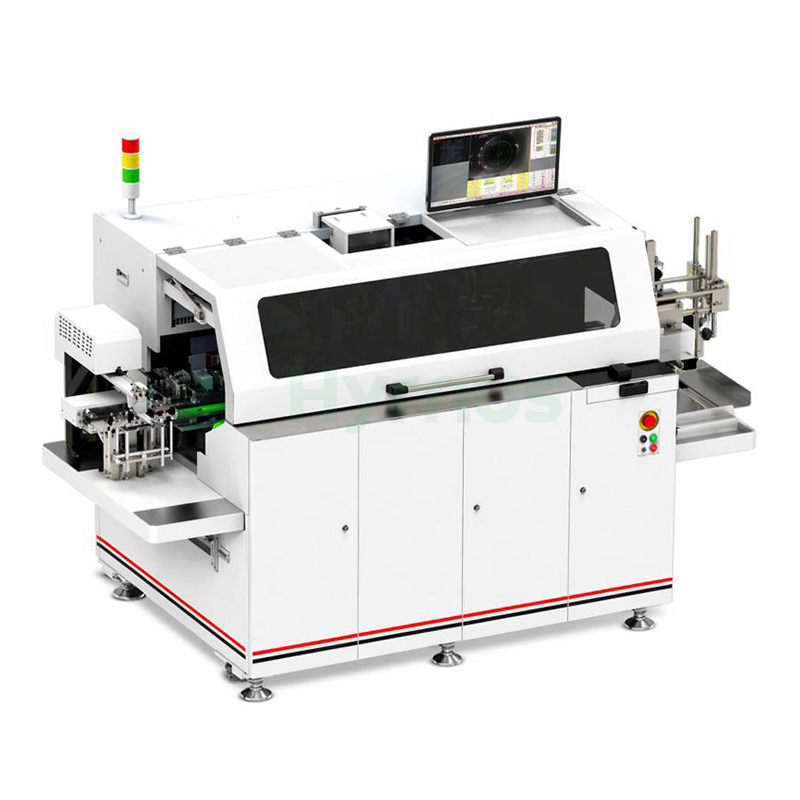

Máy hàn chip HY-MSD08/SD12Máy hàn này mang lại năng suất 3.0–5k UPH (MSD08) hoặc 6.0–8k UPH (SD12), với độ chính xác định vị XY là ±70 μm (MSD08) hoặc ±50 μm (SD12) và tỷ lệ lỗ rỗng hàn mềm từ 2% (khoảng cách đơn) đến 8.5% (tổng diện tích chip). Máy xử lý kích thước chip từ 0.5 × 0.5 mm đến 14 × 14 mm và hỗ trợ chất nền có chiều rộng lên đến 105 mm (SD12), với độ dày từ 0.1–1 mm, và có khả năng xử lý chip siêu mỏng xuống đến 50 μm. Các ưu điểm chính bao gồm tăng năng suất, rút ​​ngắn chu kỳ xử lý, cải thiện độ tin cậy và hiệu suất, đầu hàn chính xác tự phát triển với chức năng LVDT, bộ đẩy dẫn động trực tiếp, hệ thống gia nhiệt ẩn theo dõi với TMCS, kiểm soát hàm lượng oxy cực thấp, hỗ trợ chức năng lập bản đồ và nhiều cấu hình vòng wafer. Kích thước máy là 1.295 × 2.530 × 1.765 mm với trọng lượng khoảng 2.000 kg.

Thiết bị Tính năng

Tăng năng suất

Chu kỳ quy trình được rút ngắn

Đã cải thiện hiệu quả độ tin cậy của sản phẩm.

Cải thiện hiệu quả năng suất và sản lượng sản phẩm.

Đầu hàn chính xác tự phát triển với chức năng LVDT

Bộ đẩy trực tiếp, xử lý chip siêu mỏng

Theo dõi hệ thống sưởi ẩn bằng TMCS

Theo dõi kiểm soát hàm lượng oxy cực thấp

Phương pháp tải hỗn hợp tùy chọn

Chức năng bản đồ được hỗ trợ

Nhiều cấu hình vòng wafer

Phương pháp khóa ghi dấu chấm được hỗ trợ

Thông số kỹ thuật

Tham số	HY-MSD08	HY-SD12
Năng suất	3.0–5k* (hàn điểm, hàn áp lực + khung dẫn một hàng)	6.0–8k* (hàn kép + khung dẫn ma trận PDFN-10R)
Độ dày mối hàn	1 triệu – 3 triệu	1 triệu – 3 triệu
Độ nghiêng của khuôn	≤2 mil (kích thước chip ≤150×150 mil)	≤2 mil (kích thước chip ≤150×150 mil)
Lỗ hổng hàn mềm	2% (khoảng cách đơn) – 8,5% (tổng diện tích chip)	2% (khoảng cách đơn) – 8,5% (tổng diện tích chip)
Lớp phủ hàn mềm	100%	100%
Độ chính xác vị trí XY	±2,7 mil (70 μm), ±2°	±1,9 mil (50 μm), ±2°
Chiều rộng rãnh	70 mm	105 mm
Cấu hình đầu liên kết	Đầu nối tiêu chuẩn	Đầu hàn hiệu suất cao
Khả năng xử lý vật liệu
Kích thước khuôn	0,5×0,5 – 14×14 mm	0,5×0,5 – 14×14 mm
Kích thước chất nền		Khả năng xử lý chip siêu mỏng xuống đến 50 μm (tùy chọn)
Chiều dài	115 – 310 mm	115 – 310 mm
Chiều rộng	12 – 70 mm	12 – 105 mm
Độ dày	0,1 – 1 mm	0,1 – 1 mm
Kích thước tạp chí
Chiều dài	115 – 310 mm	115 – 310 mm
Chiều rộng	16 – 120 mm	16 – 120 mm
Chiều cao	68 – 160 mm	68 – 160 mm
Kích thước và trọng lượng máy
Chiều rộng × Chiều dài × Chiều cao	1.295 × 2.530 × 1.765 mm³	1.295 × 2.530 × 1.765 mm³
Cân nặng	Khoảng 2.000 kg	Khoảng 2.000 kg

Điều khoản sử dụng

Nhiệt độ:Dưới 28°C

Độ ẩm:30% – 70%

Phòng sạch:Hạng 10.000 trở lên

Điện áp:Điện áp 220V cho tất cả thiết bị ngoại trừ lò hàn chân không (380V).

Màn hình hàn mềm
